Bộ lọc đôi Duplex Strainers là gì và các loại phổ biến nhất

Bộ lọc đôi (Duplex Strainers) là một trong những thiết bị quan trọng trong các hệ thống công nghiệp, đặc biệt là trong các ngành cần lọc tạp chất khỏi dòng chất lỏng như dầu khí, hóa chất, thực phẩm, và xử lý nước. Với thiết kế bao gồm hai buồng lọc hoạt động song song, bộ lọc đôi giúp duy trì dòng chảy liên tục và không cần dừng hệ thống khi bảo trì hoặc thay lõi lọc. Mời bạn cùng van công nghiệp Tân Thành khám phá về mẫu lọc đôi này nhé.

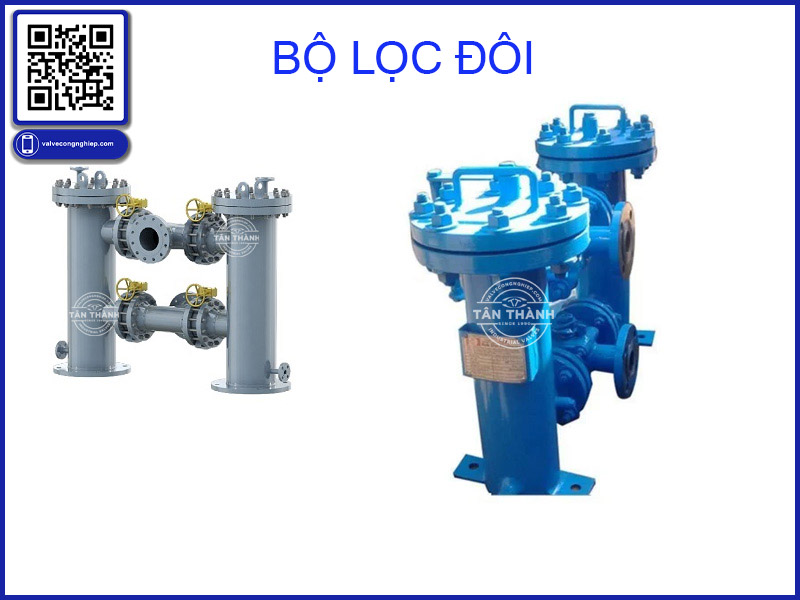

Bộ lọc đôi Duplex Strainers là gì ?

Bộ lọc đôi, hay Duplex Strainers, được thiết kế với hai buồng lọc song song, cho phép hệ thống chuyển đổi từ buồng lọc này sang buồng lọc khác khi cần thay thế hoặc vệ sinh lõi lọc. Điều này giúp duy trì dòng chảy liên tục, tối ưu hóa thời gian vận hành và đảm bảo hiệu suất lọc. Các bộ lọc đôi thường được trang bị van chuyển đổi để điều hướng dòng chảy giữa các buồng, giúp tiết kiệm thời gian bảo trì và đảm bảo không có gián đoạn trong quá trình vận hành.

Cấu tạo và nguyên lý hoạt động của bộ lọc đôi (Duplex Strainers)

Trong phần này, chúng ta sẽ khám phá cấu tạo và nguyên lý hoạt động của bộ lọc đôi Duplex Strainer. Đây là thiết bị thiết yếu giúp bảo vệ hệ thống khỏi tạp chất, với thiết kế đặc biệt cho phép vận hành liên tục và dễ dàng bảo trì. Cùng tìm hiểu cách thức hoạt động và các thành phần chính tạo nên hiệu quả lọc tối ưu của bộ lọc đôi.

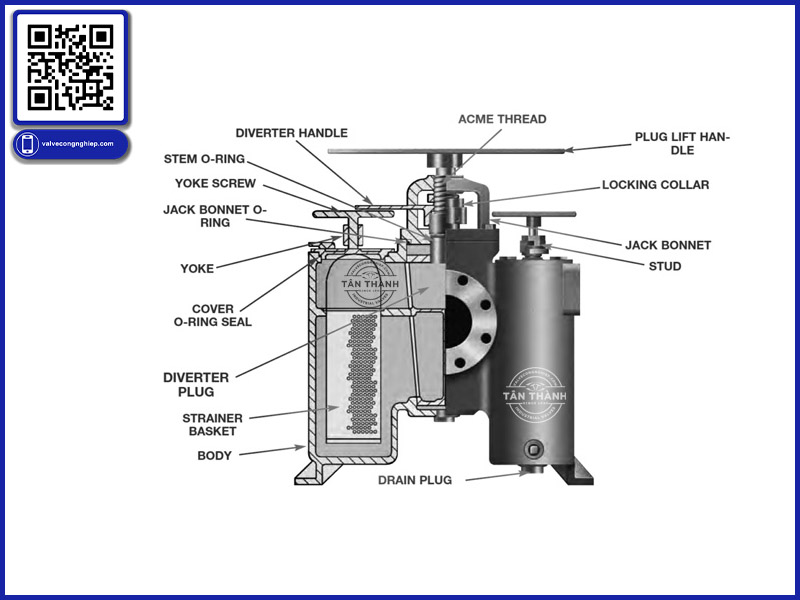

Cấu tạo

Bộ lọc đôi thường bao gồm các thành phần sau:

• Hai buồng lọc chính: Hai buồng lọc này được kết nối song song và hoạt động luân phiên. Mỗi buồng có lõi lọc riêng để lọc các tạp chất ra khỏi chất lỏng.
• Van chuyển đổi: Đây là bộ phận quan trọng cho phép chuyển hướng dòng chảy từ buồng lọc này sang buồng lọc khác. Van có thể được vận hành thủ công hoặc tự động tùy vào loại bộ lọc.
• Lõi lọc: Lõi lọc được đặt trong mỗi buồng và có thể làm từ nhiều chất liệu khác nhau như thép không gỉ, đồng, hoặc nhựa, tùy vào yêu cầu của ứng dụng. Kích thước mắt lọc của lõi có thể thay đổi để đáp ứng nhu cầu lọc khác nhau.
• Vỏ ngoài: Vỏ của bộ lọc được làm từ các vật liệu chịu áp suất cao như thép carbon, thép không gỉ hoặc gang, giúp bảo vệ bộ lọc khỏi tác động của môi trường và áp suất dòng chảy.

Nguyên lý hoạt động

• Quá trình lọc: Chất lỏng chứa tạp chất được dẫn vào bộ lọc và đi qua lõi lọc của buồng hoạt động. Các hạt tạp chất sẽ bị giữ lại bên trong lõi lọc, trong khi chất lỏng sạch được chảy ra ngoài.
• Chuyển đổi buồng lọc: Khi một buồng lọc đầy cặn hoặc cần vệ sinh, van chuyển đổi sẽ được kích hoạt để chuyển dòng chảy sang buồng lọc còn lại, đảm bảo dòng chảy liên tục. Buồng lọc đầy cặn sẽ được làm sạch hoặc thay lõi lọc mà không làm gián đoạn hoạt động của hệ thống.

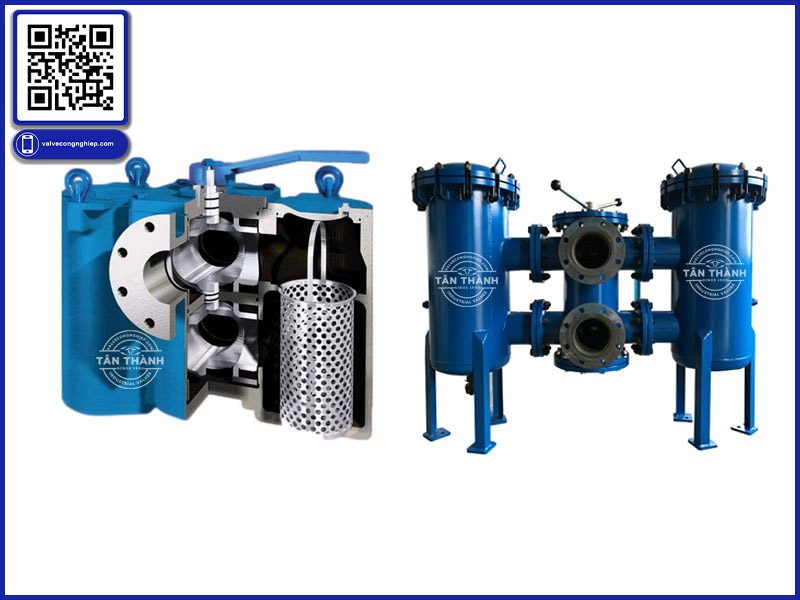

Ưu điểm của bộ lọc đôi

Bộ lọc đôi đem lại nhiều lợi ích vượt trội, bao gồm:

• Duy trì dòng chảy liên tục: Nhờ có hai buồng lọc song song, hệ thống không cần dừng khi bảo trì hoặc thay lõi lọc.
• Giảm thiểu thời gian bảo trì: Dễ dàng chuyển đổi giữa các buồng lọc giúp tiết kiệm thời gian và công sức.
• Độ bền cao: Bộ lọc đôi được chế tạo từ các vật liệu bền bỉ như thép không gỉ, thép carbon, hoặc đồng thau, đáp ứng tốt trong môi trường khắc nghiệt.
• Đa dạng ứng dụng: Có thể sử dụng trong nhiều ngành công nghiệp như dầu khí, hóa chất, thực phẩm, và nước thải, đáp ứng các yêu cầu khắt khe về hiệu suất lọc.

Phân loại bộ lọc đôi Duplex Strainers

Cũng giống như y lọc thì người ta có thể chia Duplex Strainers ra thành nhiều loại dựa vào các tiêu chí: phương thức vận hàng, chất liệu sản xuất lọc, kiểu kết nối và ứng dụng của nó trong từng lĩnh vực công nghiệp.

Phân loại theo phương thức vận hành

• Manual Duplex Strainers: Vận hành thủ công, người dùng phải chuyển đổi dòng chảy bằng tay, phù hợp với các hệ thống không yêu cầu hoạt động liên tục.
• Automatic Duplex Strainers: Tự động chuyển đổi giữa các buồng lọc, phù hợp cho các quy trình yêu cầu lọc liên tục.

Phân loại theo chất liệu cấu tạo

• Thép không gỉ (Stainless Steel): Chống ăn mòn tốt, phù hợp với các ngành yêu cầu vệ sinh cao.
• Thép carbon (Carbon Steel): Phù hợp với môi trường áp suất cao, thường sử dụng trong hệ thống dẫn dầu hoặc khí.
• Gang (Cast Iron): Thường dùng trong cấp nước và xử lý nước thải, phù hợp cho môi trường không có áp lực hoặc nhiệt độ cao.
• Đồng thau (Brass): Chống ăn mòn tốt, thường dùng trong hệ thống cấp nước và làm mát.

Phân loại theo kiểu kết nối

• Mặt bích (Flanged Connection): Phổ biến trong hệ thống kích thước lớn và áp suất cao, đảm bảo độ kín và dễ bảo trì.
• Ren (Threaded Connection): Dùng cho bộ lọc nhỏ, dễ lắp đặt và phù hợp với áp suất trung bình hoặc thấp.
• Hàn (Welded Connection): Độ bền cao, chống rò rỉ, phù hợp cho hệ thống áp suất và nhiệt độ cao.
• Clamp Connection: Dễ lắp đặt và vệ sinh, thường dùng trong ngành thực phẩm và dược phẩm với yêu cầu tiêu chuẩn vệ sinh cao.

Phân loại theo phương pháp làm sạch

• Tự làm sạch (Self-cleaning Duplex Strainers): Tự động làm sạch lõi lọc, phù hợp cho các ứng dụng yêu cầu lọc liên tục với ít bảo trì.
• Không tự làm sạch: Yêu cầu vệ sinh thủ công, thích hợp cho các hệ thống dễ bảo trì.

Phân loại theo ứng dụng công nghiệp

• Ngành dầu khí: Cấu tạo từ thép không gỉ hoặc thép carbon, chịu được áp suất cao.
• Ngành hóa chất: Chống ăn mòn tốt, phù hợp với môi trường hóa chất.
• Ngành xử lý nước: Bền vững với nước, giúp lọc cặn và mảnh vụn khỏi dòng nước.
• Ngành thực phẩm và đồ uống: Thép không gỉ, đạt tiêu chuẩn vệ sinh, đảm bảo không gây ô nhiễm.

Lưu ý khi sử dụng và bảo dưỡng bộ lọc đôi

Khi sử dụng và bảo dưỡng bộ lọc đôi Duplex Strainers, có một số lưu ý quan trọng cần chú ý để đảm bảo hệ thống hoạt động hiệu quả và bền lâu. Việc kiểm tra định kỳ và vệ sinh bộ lọc là cần thiết để loại bỏ cặn bẩn và đảm bảo không có tắc nghẽn. Dưới đây là tổng hợp các lưu ý khi sử dụng Duplex Strainers.

Lưu ý khí sử dụng

• Chọn bộ lọc phù hợp: Đảm bảo bộ lọc đáp ứng yêu cầu về kích thước, chất liệu và kiểu kết nối phù hợp với môi trường và dòng chảy.
• Kiểm tra định kỳ: Đảm bảo kiểm tra và làm sạch lõi lọc thường xuyên để tránh tình trạng tắc nghẽn hoặc suy giảm hiệu suất lọc.
• Chuyển đổi buồng lọc đúng cách: Đảm bảo thực hiện chuyển đổi buồng lọc một cách trơn tru, đặc biệt với các bộ lọc vận hành thủ công, để tránh gián đoạn dòng chảy.

Bảo dưỡng bộ lọc đôi

• Làm sạch lõi lọc: Tháo lõi lọc và làm sạch cặn bẩn thường xuyên để duy trì hiệu suất. Với lõi lọc không tự làm sạch, cần vệ sinh thủ công hoặc thay thế khi cần.
• Kiểm tra van chuyển đổi: Đảm bảo van hoạt động trơn tru để chuyển đổi dòng chảy dễ dàng giữa các buồng lọc.
• Kiểm tra các kết nối: Đảm bảo các mối nối như mặt bích, ren, hoặc hàn không bị rò rỉ và luôn được siết chặt để tránh thất thoát chất lỏng.

Ứng dụng của bộ lọc đôi trong công nghiệp

Bộ lọc đôi (Duplex Strainers) được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:

• Ngành dầu khí: Sử dụng để lọc tạp chất trong hệ thống dẫn dầu, khí, với yêu cầu chịu áp lực và nhiệt độ cao.
• Ngành hóa chất: Lọc tạp chất trong các hệ thống chứa hóa chất ăn mòn, giúp bảo vệ máy móc và đảm bảo chất lượng sản phẩm.
• Ngành thực phẩm và đồ uống: Lọc các tạp chất trong quy trình sản xuất để đảm bảo vệ sinh và an toàn thực phẩm.
• Ngành xử lý nước thải: Lọc cặn bẩn trong

Bộ lọc đôi (Duplex Strainers) là một giải pháp tối ưu cho các hệ thống cần lọc liên tục mà không làm gián đoạn dòng chảy. Với các phân loại đa dạng dựa trên cấu trúc, vật liệu, công suất, và kiểu kết nối, thiết bị này có thể đáp ứng hầu hết các nhu cầu lọc trong các ngành công nghiệp khác nhau. Việc chọn loại bộ lọc phù hợp sẽ giúp nâng cao hiệu quả vận hành, kéo dài tuổi thọ thiết bị và đảm bảo chất lượng sản phẩm đầu ra. Hy vọng bài viết do van công nghiệp Tân Thành chia sẻ về Duplex Strainers sẽ giúp ích nhiều cho bạn. Nếu như có nhu cầu mua y lọc công nghiệp giá rẻ, chính hãng, liên hệ với chúng tôi qua hotline 028 3971 7214 | 0938 143 901.
