VAN CẦU - VAN HƠI

Van cầu hay van hơi là một phần không thể thiếu trong các hệ thống công nghiệp, đóng vai trò quan trọng trong việc điều khiển và điều tiết lưu chất. Với khả năng hoạt động ổn định trong môi trường khắc nghiệt, van cầu được sử dụng rộng rãi trong các ngành như dầu khí, hóa chất, và xử lý nước. Trong bài viết này, van Tân Thành sẽ cùng bạn khám phá những đặc điểm nổi bật của Globe Valve, cùng với các ứng dụng và lợi ích mà sản phẩm này mang lại cho các hệ thống công nghiệp.

Van cầu, van hơi là gì ?

Van cầu, van hơi, van cầu hơi ( tên tiếng anh là Globe Valve ) là một loại van công nghiệp được thiết kế để kiểm soát và điều chỉnh dòng chảy của chất lỏng, khí, hoặc hơi trong hệ thống ống dẫn. Van cầu hoạt động bằng cách nâng hoặc hạ một đĩa van (seat disc) qua một trục, giúp điều chỉnh lượng chất chảy qua van.

Điểm đặc trưng của van cầu là dòng chảy đi qua có dạng chữ S, giúp tăng khả năng kiểm soát dòng chảy chính xác. Van hơi thường được sử dụng trong các hệ thống cần điều chỉnh lưu lượng hoặc áp suất, đặc biệt là hơi nóng, nước nóng, và các chất lỏng ở nhiệt độ cao.

Van cầu có thiết kế kín và độ bền cao, phù hợp với các ứng dụng công nghiệp đòi hỏi hiệu suất ổn định và an toàn trong điều kiện áp suất và nhiệt độ cao.

Nguyên lý hoạt động của van hơi Globe Valve

Van cầu sử dụng một đĩa (hoặc nút van) di chuyển lên xuống để thay đổi kích thước của lỗ thông qua van. Điều này giúp điều chỉnh hoặc ngăn chặn dòng chảy của chất lỏng hoặc khí trong các hệ thống ống. Van cầu được biết đến với khả năng điều chỉnh dòng chảy chính xác và độ bền cao.

Sự thay đổi hướng của dòng chảy trong van điều tiết tạo ra các dòng xoáy và làm giảm đáng kể áp suất của dòng chảy qua van. Do đó, năng lượng cần thiết để đẩy chất lỏng qua van điều tiết cũng tăng lên. Trong loại van này, phần đáy của cửa van được thiết kế song song với hướng dòng chảy.

Đối với van cửa, lực ma sát giữa bề mặt làm kín và cửa van chỉ biến mất khi van được mở hoàn toàn. Ngược lại, trong van điều tiết, cửa van không trượt trên bề mặt vòng làm kín, nên mọi điểm tiếp xúc giữa cửa van và vòng làm kín sẽ kết thúc ngay khi dòng chảy bắt đầu.

Khi đóng mở van cửa, lực ma sát giữa các vòng làm kín và cửa van gây ra sự mài mòn đáng kể. Ngược lại, van điều tiết chỉ tạo ra mức độ mài mòn nhỏ hơn. Vì lý do này, trong những ứng dụng yêu cầu vận hành van thường xuyên, van điều tiết tỏ ra phù hợp hơn. Nếu sử dụng van cửa cho mục đích điều tiết, dòng chảy sẽ gây mài mòn không đồng đều tại phần đáy của cửa van, làm ảnh hưởng đến hiệu suất và tuổi thọ của van.

Ngoài van cầu thì van 1 chiều cũng được sử dụng khá phổ biến trong hệ thống đường ống công nghiệp. Mời bạn tham khảo lý do vì sao mẫu van này lại được sử dụng phổ biến đến vậy nhé !

Trong van điều tiết, khi ở vị trí điều tiết, toàn bộ cửa van nằm trong dòng chảy, giúp sự mài mòn diễn ra đồng đều hơn. Nhờ đó, dù sau một thời gian dài sử dụng, vòng làm kín và cửa van vẫn giữ được độ kín cần thiết. Chính vì đặc điểm này, van điều tiết thường được ưu tiên sử dụng trong các ứng dụng điều tiết dòng chảy.

Trong hình vẽ, van hơi được mô tả ở vị trí điều tiết. Khi dòng chảy di chuyển từ điểm A đến điểm B, nguy cơ cửa van đóng đột ngột và gây tắc nghẽn có thể xảy ra khi nó nằm gần vòng làm kín. Để đảm bảo vận hành ổn định, van điều tiết cần được lắp đặt vào hệ thống theo hướng dòng chảy đi từ phần dưới của cửa van lên trên. Ngoài ra, van điều tiết đôi khi cũng được thiết kế dưới dạng góc để phù hợp với các ứng dụng cụ thể.

Hướng dòng chảy qua van dạng góc này bị thay đổi ít hơn so với van điều tiết thông thường, do đó độ xoáy của dòng chảy và sự sụt áp khi đi qua van cũng giảm đáng kể.

Thiết kế cửa van

Cửa van của van điều tiết được thiết kế với nhiều hình dạng khác nhau, trong đó phổ biến nhất là dạng nút. Loại này thường có phần dưới được làm theo hình côn, giúp cải thiện khả năng điều tiết và giảm thiểu sự mài mòn do dòng chảy.

Vòng làm kín của van điều tiết cũng được thiết kế theo dạng côn để khớp hoàn toàn với cửa van. Nhờ thiết kế này, ngay cả khi cửa van bị khuyết tật một phần, van vẫn có thể duy trì được độ kín hiệu quả, đảm bảo hiệu suất vận hành.

Cửa nút của van điều tiết được thiết kế với nhiều kiểu dáng khác nhau, vì vậy khi sử dụng, cần lựa chọn loại phù hợp với yêu cầu cụ thể của công việc để đảm bảo hiệu suất và độ bền của van.

Hình trên minh họa loại cửa nút thao tác nhanh, cho phép đóng hoặc mở dòng chảy chỉ với những chuyển động nhỏ của cần van. Loại van này thường được sử dụng trong các ứng dụng yêu cầu thao tác đóng mở dòng chảy nhanh chóng và hiệu quả.

Các van điều tiết có cửa van dạng nút thường được thiết kế với nhiều kiểu dáng khác nhau, nhằm đáp ứng các yêu cầu kỹ thuật và ứng dụng đa dạng. Những thiết kế này giúp tối ưu hóa hiệu suất điều tiết và đảm bảo sự phù hợp với các hệ thống và điều kiện vận hành cụ thể.

Ví dụ về các kiểu thiết kế cửa van điều tiết dạng nút bao gồm cửa dạng chữ V, cửa cân bằng (dạng thẳng), cửa với đường làm kín, và cửa dạng chốt. Với những thiết kế này, chuyển động nhỏ của cần van chỉ tạo ra sự thay đổi nhỏ trong lưu lượng dòng chảy. Van điều tiết thường được sử dụng ở các vị trí mở một phần hoặc đóng, vì mục đích chính của chúng là điều tiết dòng chảy. Hình vẽ dưới đây minh họa một dạng khác của van điều tiết, được gọi là đĩa van nhiều thành phần, giúp tối ưu hóa hiệu quả điều tiết trong các ứng dụng yêu cầu kiểm soát lưu lượng chính xác.

Cửa van được chế tạo bằng kim loại kết hợp với lớp vật liệu có tính đàn hồi như cao su. Khi van đóng hoàn toàn, vòng làm kín sẽ tiếp xúc với lớp vật liệu đàn hồi để đảm bảo độ kín. Tuy nhiên, trong hệ thống ống dẫn có thể xuất hiện các tạp chất rắn, những tạp chất này có thể lắng đọng trên bề mặt vòng làm kín hoặc cửa van, gây cản trở và làm cho van không thể đóng kín hoàn toàn.

Khi sử dụng đĩa nhiều thành phần, các tạp chất rắn sẽ tiếp xúc với phần vật liệu có tính đàn hồi. Nhờ thiết kế này, van vẫn có thể duy trì độ kín khi ở vị trí đóng, vì vật liệu đàn hồi giúp bù đắp và điều chỉnh những bất thường do tạp chất gây ra, đảm bảo van vẫn đóng kín hiệu quả.

Hình vẽ dưới đây mô tả một loại cửa van khác, trong đó cả cửa van và vòng làm kín đều được chế tạo bằng kim loại. Khi van đóng, nếu có các tạp chất rắn lắng đọng trên vòng làm kín hoặc cửa van, chúng sẽ bị nghiền nhỏ do lực tác động từ quá trình đóng van, giúp ngăn ngừa việc cản trở hoặc làm hỏng cơ chế đóng kín của van.

Ưu và nhược điểm van cầu hơi

Cùng với khả năng điều tiết dòng chảy linh hoạt và dễ dàng, van cầu cũng có một số điểm hạn chế. Mời bạn cùng van Tân Thành khám phá chi tiết ưu và nhược điểm của mẫu van Globe Valve này nhé.

Ưu điểm của van cầu hơi (Globe Valve)

• Điều chỉnh dòng chảy tốt: Van cầu hơi cho phép điều chỉnh dòng chảy một cách chính xác, thích hợp cho các ứng dụng cần kiểm soát lưu lượng.
• Ngăn ngừa rò rỉ: Thiết kế của van cầu hơi giúp giảm rò rỉ, đảm bảo độ kín cao.
• Chịu được áp suất và nhiệt độ cao: Van cầu hơi được sử dụng phổ biến trong hệ thống hơi nóng, nước nóng và dầu nhiệt độ cao.
• Đa dạng kiểu vận hành: Có thể vận hành bằng tay quay, động cơ điện, hoặc khí nén, phù hợp với nhiều ứng dụng khác nhau.

Nhược điểm của van cầu hơi (Globe Valve)

• Tổn thất áp suất lớn: Do thiết kế dòng chảy đi theo hình chữ S, van cầu hơi gây tổn thất áp suất cao hơn so với các loại van khác.
• Trọng lượng và kích thước lớn: Van cầu hơi thường nặng hơn và cồng kềnh hơn các loại van khác cùng kích cỡ.
• Chi phí cao hơn: So với các loại van thông thường như van bi hoặc van bướm, giá thành của van cầu hơi thường cao hơn.

Ứng dụng tuyệt vời của van hơi

Van hơi là giải pháp lý tưởng cho các hệ thống yêu cầu điều chỉnh chính xác dòng chảy và chịu được áp suất, nhiệt độ cao, đặc biệt trong các ngành công nghiệp đòi hỏi hiệu suất cao và độ bền lâu dài.

• Hệ thống hơi nóng trong công nghiệp: Điều chỉnh và kiểm soát hơi nóng trong các nhà máy nhiệt điện, sản xuất hóa chất, hoặc nhà máy chế biến thực phẩm. Sử dụng để kiểm soát áp suất và nhiệt độ trong lò hơi hoặc các hệ thống trao đổi nhiệt.
• Hệ thống sưởi và điều hòa không khí (HVAC): Van hơi được dùng để kiểm soát dòng hơi và nước nóng trong hệ thống sưởi ấm và làm mát.
• Ngành công nghiệp dầu khí: Được sử dụng trong các hệ thống vận chuyển và xử lý khí hoặc chất lỏng có nhiệt độ cao.
  Ngành sản xuất thực phẩm và đồ uống: Kiểm soát hơi nóng trong các thiết bị hấp, sấy, và tiệt trùng.
• Ngành dược phẩm: Ứng dụng trong hệ thống hơi tiệt trùng, đảm bảo độ chính xác và vệ sinh cao.
• Hệ thống làm mát công nghiệp: Kiểm soát dòng nước hoặc hơi trong các tháp giải nhiệt và thiết bị trao đổi nhiệt.
• Ngành sản xuất giấy: Dùng để kiểm soát hơi nóng trong các máy sấy giấy hoặc quá trình xử lý nguyên liệu.

Bên cạnh van hơi thì van 1 chiều cũng đóng vai trò quan trọng trong đường ống công nghiệp. Mời bạn khám phá thêm mẫu van này nhé !

Phân loại van cầu

Van cầu hiện nay có rất nhiều loại, được phân loại cơ bản như sau:

Phân loại theo chất liệu

Van hơi thường được chế tạo từ: thép, đồng, inox, gang,… Với mỗi loại vật liệu sẽ có công dụng, tính năng và hoạt động trong các điều kiện khác nhau.

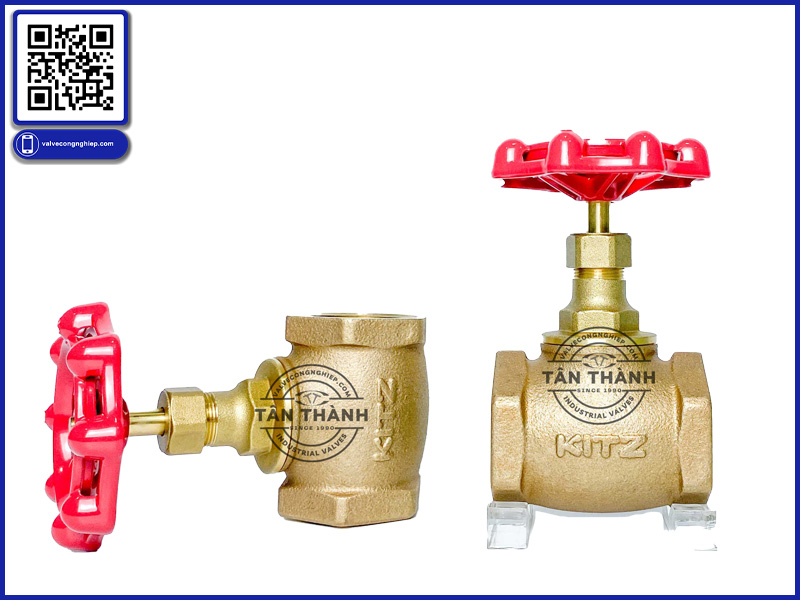

Van cầu đồng

Van hơi đồng có kích thước nhỏ gọn, dùng cho môi trường hơi nóng, nước, khí gas, size từ DN15 đến DN50, nhiệt độ tối đa 180 độ C.

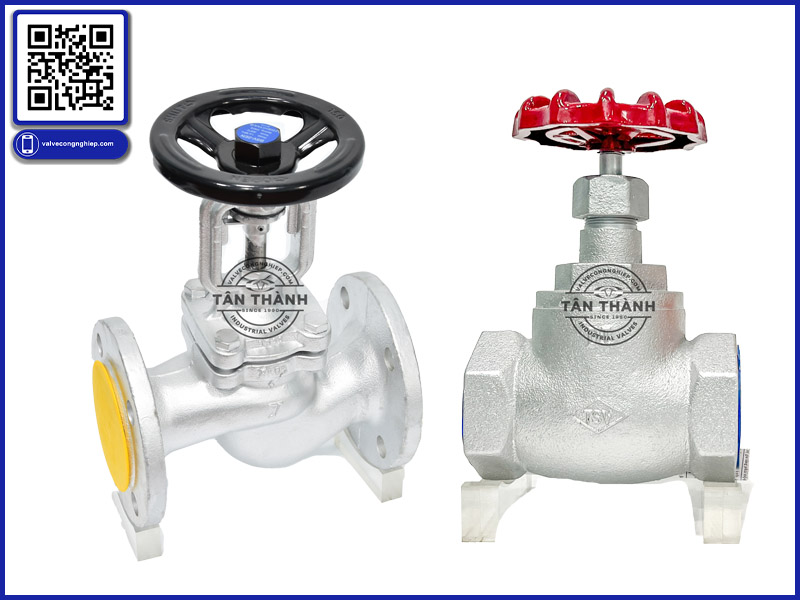

Van cầu gang

Van hơi gang có kích thước lớn, dùng cho môi trường hơi nóng, nước, khí gas, size từ DN15 đến DN300, nhiệt độ tối đa 220 độ C.

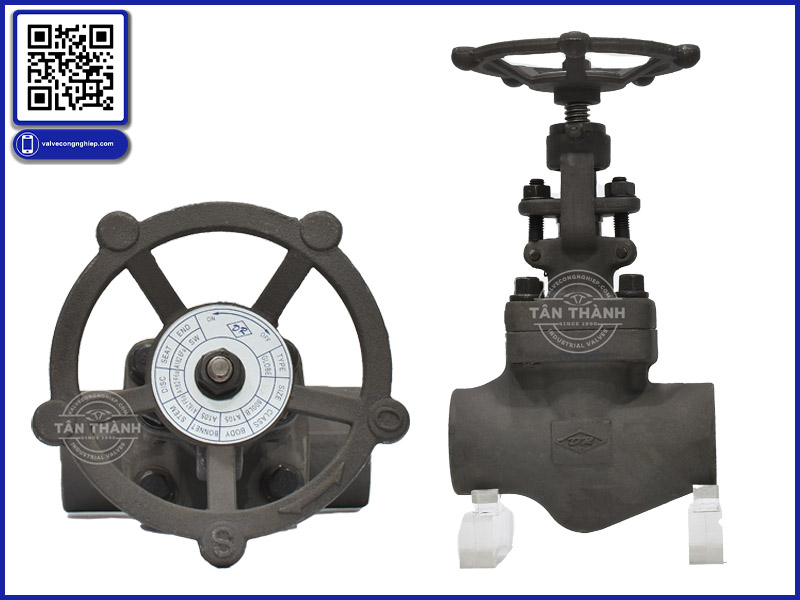

Van cầu thép

Van hơi thép là mẫu van có kích thước lớn, thường được dùng cho ngành dầu khí, lọc hóa dầu, size từ DN15 đến DN300, nhiệt độ tối đa 400 độ C.

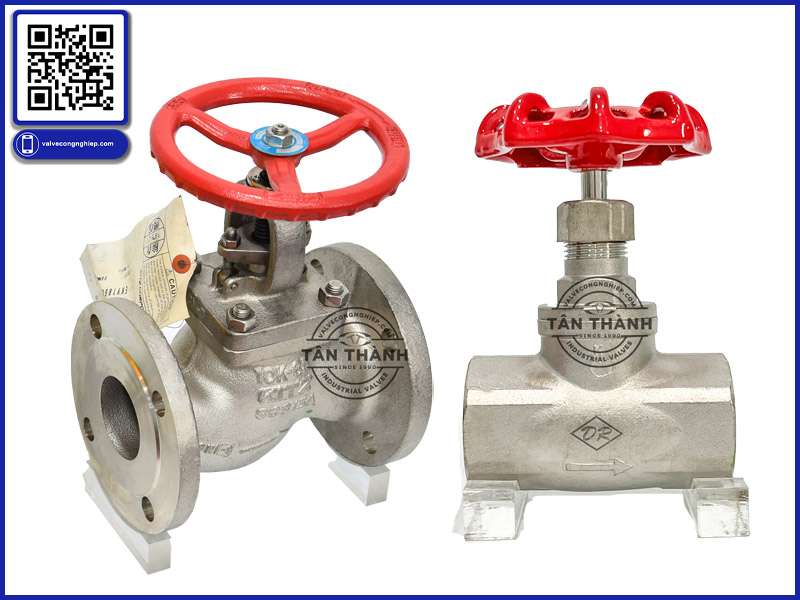

Van cầu inox

Van cầu inox còn được gọi là van hơi inox. Là mẫu van có kích thước đa dạng từ nhỏ đến lớn, từ size DN15 đến size DN250, thường dùng cho môi trường hóa chất, môi trường có tính ăn mòn cao, nhiệt độ tối đa 300 độ C.

Van cầu nhựa

Van cầu nhựa là loại van được sử dụng trong các hệ thống cần điều khiển lưu chất có tính ăn mòn nhẹ hoặc trung bình. Với thân van được chế tạo từ nhựa, van cầu nhựa có khả năng chống lại sự ăn mòn, giúp tăng tuổi thọ và độ bền của hệ thống trong các môi trường hóa chất, nước thải, và các lưu chất ăn mòn khác. Van cầu nhựa thường được làm từ các vật liệu PVC, CPVC, PP, PVDF và PPS, mỗi loại phù hợp với các ứng dụng khác nhau từ nước thải đến hóa chất và nhiệt độ cao.

Phân loại theo kết nối

Có 2 kiểu kết nối quen thuộc là van hơi nối ren và van hơi nối bích chuẩn ANSI, JIS, DIN,… Tùy theo mỗi kiểu kết nối sẽ phù hợp với điều kiện hoạt động và môi trường khác nhau.

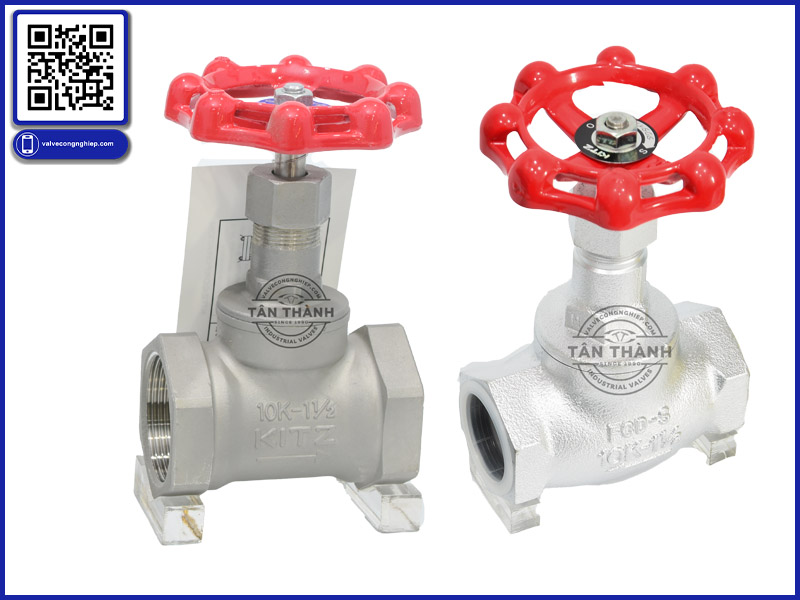

Van cầu nối ren

Van hơi nối ren trong, kích thước nhỏ gọn, từ DN15 đến DN50 , phù hợp cho những nơi có áp suất thấp , ưu điểm là tiết kiệm chi phí, lắp đặt đơn giản, không cần nhiều dụng cụ.

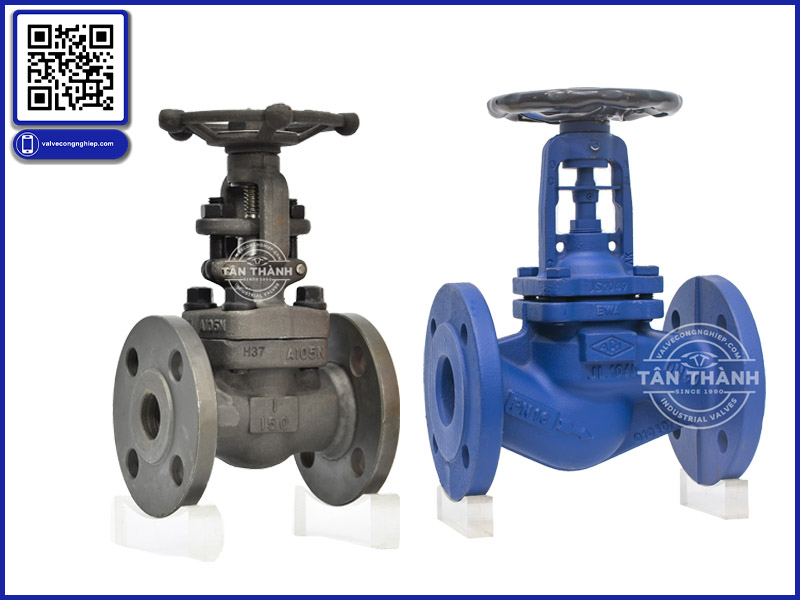

Van cầu nối bích

Van cầu hay van hơi nối bích được chế tạo nhiều chuẩn khác nhau như nối bích JIS10K, PN16, ANSI Class 150,…. , size van đa đạng từ DN15 đến DN400, phù hợp cho các nơi áp suất nhỏ cũng như áp suất cao, ưu điểm là dễ dàng tháo ra sau lắp van vào đường ống, dễ dàng bảo trì, phù hợp cho mọi kích thước. Tuy nhiên cần nhiều dụng cụ mới có thể lắp van vào đường ống.

Phân loại theo ứng dụng

Van cầu có thể được phân loại theo ứng dụng cụ thể của chúng trong các hệ thống công nghiệp. Dưới đây là một số loại van cầu phổ biến theo từng ứng dụng:

• Van cầu hơi nóng: Dùng trong các hệ thống hơi nóng, như nhà máy nhiệt điện hoặc lò hơi.
• Van cầu hơi nước: Điều khiển dòng chảy của hơi nước trong các nhà máy xử lý nước và hệ thống sưởi.
• Van cầu hơi xăng dầu: Dùng trong ngành dầu khí, lọc dầu, và vận chuyển xăng dầu.
• Van cầu hơi thủy lực: Áp dụng trong các hệ thống thủy lực, như máy móc nặng và sản xuất ô tô

Phân loại theo quốc gia sản xuất

Van hơi công nghiệp đóng vai trò quan trọng trong hệ thống nền công nghiệp, do đó rất nhiều quốc gia tham gia vào công cuộc nghiên cứu và chế tạo van cầu. Phân loại van hơi theo nguồn gốc xuất xứ ta có:

• Van hơi Nhật Bản
• Van hơi Hàn Quốc
• Van hơi Đài Loan
• Van hơi Trung Quốc
• Van hơi Đức
• Van hơi Thái Lan
• Van hơi Mỹ

Phân loại theo cơ chế vận hành

Van cầu có thể phân loại theo cơ chế vận hành như sau:

• Van cầu tay quay (Manual Globe Valve): Vận hành bằng tay, sử dụng tay quay để điều chỉnh lưu lượng dòng chảy.
• Van cầu điều khiển tự động (Automated Globe Valve): Được điều khiển tự động bằng bộ điều khiển (như bộ điều khiển điện, khí nén hoặc thủy lực).
• Van cầu điều khiển bằng khí nén (Pneumatic Globe Valve): Sử dụng khí nén để điều khiển việc mở và đóng van.
• Van cầu điều khiển điện (Electric Globe Valve): Sử dụng động cơ điện để điều khiển hành trình của van.
• Van cầu điều khiển thủy lực (Hydraulic Globe Valve): Dùng áp lực thủy lực để điều khiển van, thường áp dụng trong các hệ thống yêu cầu điều khiển chính xác.

Van cầu Globe Valve giá bao nhiêu tiền ?

Cập nhật bảng báo giá van cầu hơi Globe Valve mới nhất tháng 04/2025 :

Các câu hỏi liên quan đến van cầu hơi

Tổng hợp các câu hỏi thường gặp nhất được khách hàng gửi đến công ty van công nghiệp Tân Thành:

Van hơi Globe Valve có thể điều khiển được áp suất không?

Có, van hơi Globe Valve thường được thiết kế để điều chỉnh áp suất và lưu lượng trong hệ thống. Chúng đặc biệt hiệu quả trong việc duy trì áp suất ổn định trong các hệ thống hơi

Làm thế nào để bảo trì van hơi Globe Valve?

Để bảo trì van hơi Globe Valve, bạn cần thường xuyên kiểm tra tình trạng con dấu, bề mặt tiếp xúc, và cơ cấu hoạt động của van. Nếu van bị mòn hoặc hư hỏng, cần thay thế các bộ phận như đĩa van, đệm, hoặc tay quay.

Van hơi Globe Valve có thể chịu được nhiệt độ và áp suất bao nhiêu?

Tùy thuộc vào vật liệu chế tạo và thiết kế, van hơi Globe Valve có thể chịu được nhiệt độ và áp suất rất cao. Một số loại van có thể hoạt động ở nhiệt độ lên đến 450°C và áp suất 40 bar hoặc hơn.

Làm sao để chọn van hơi Globe Valve phù hợp?

Việc chọn van hơi Globe Valve phù hợp phụ thuộc vào các yếu tố như loại chất lỏng hoặc hơi, nhiệt độ, áp suất làm việc, và yêu cầu về độ chính xác trong điều khiển dòng chảy. Tham khảo ý kiến chuyên gia hoặc nhà cung cấp để lựa chọn đúng loại van cho ứng dụng cụ thể.

Các thương hiệu van cầu hơi nổi tiếng ?

Van hơi Kitz, van cầu KSB, van hơi Ari Armaturen, van hơi Joeun, van hơi DR, van cầu Yoshitake, van hơi Weke, TSV,… là tên các thương hiệu van hơi chất lượng cao, giá tốt, đạt chuẩn Nhật Bản, Hàn Quốc,… được nhiều khách hàng tin tưởng và lựa chọn.
