DANH MỤC SẢN PHẨM

Van cửa thép WCB nối bích ANSI Class 150 Joeun

Kiểu kết nối: Bích chuẩn ANSI

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Joeun

Vật liệu: Thép

Xuất xứ: Hàn Quốc

Van cửa thép A105 nối bích ANSI Class 150 Joeun

Kiểu kết nối: Bích chuẩn ANSI

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Joeun

Vật liệu: Thép

Xuất xứ: Hàn Quốc

Van cửa thép A105 nối ren NPT Joeun

Loại van: Van cửa

Kiểu kết nối: Nối ren

Kiểu vận hành: Bằng tay

Thương hiệu: Joeun

Vật liệu: Thép

Xuất xứ: Hàn Quốc

Van cổng dao JIS10K Joeun

Kiểu kết nối: Bích chuẩn JIS

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Joeun

Xuất xứ: Hàn Quốc

Vật liệu: Inox

Van cửa thép A105 nối hàn SW Joeun

Kiểu kết nối: Nối hàn

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Joeun

Vật liệu: Thép

Xuất xứ: Hàn Quốc

VAN CỔNG GANG KITZ 10SMBOF

Kiểu kết nối: Bích chuẩn JIS

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Kitz

Vật liệu: Gang

Xuất xứ: Nhật Bản

VAN CỔNG KITZ 10SMAS

Kiểu kết nối: Nối ren

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Kitz

Vật liệu: Gang

Xuất xứ: Nhật Bản

VAN CỔNG KITZ 150SCLS

Kiểu kết nối: Bích chuẩn ANSI

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Kitz

Vật liệu: Thép

Xuất xứ: Nhật Bản, Trung Quốc

VAN CỔNG KITZ 150UMA

Kiểu kết nối: Bích chuẩn ANSI

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Kitz

Vật liệu: Inox

Xuất xứ: Nhật Bản

VAN CỔNG KITZ 10FCHI

Kiểu kết nối: Bích chuẩn JIS

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Kitz

Vật liệu: Gang

Xuất xứ: Nhật Bản

VAN CỔNG KITZ 10FCL

Kiểu kết nối: Bích chuẩn JIS

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Kitz

Vật liệu: Gang

Xuất xứ: Nhật Bản

VAN CỬA KITZ 10UMA

Kiểu kết nối: Bích chuẩn JIS

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Kitz

Vật liệu: Inox

Xuất xứ: Nhật Bản

VAN CỬA KITZ E

Kiểu kết nối: Nối ren

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Kitz

Vật liệu: Đồng

Xuất xứ: Nhật Bản, Thái Lan

VAN CỬA KITZ EB

Kiểu kết nối: Bích chuẩn ANSI

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Kitz

Vật liệu: Đồng

Xuất xứ: Nhật Bản

VAN CỬA KITZ EN16FCL(M)

Kiểu kết nối: Bích chuẩn DIN

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Kitz

Vật liệu: Gang

Xuất xứ: Nhật Bản, Trung Quốc

VAN CỬA KITZ EN16FCW(I)

Kiểu kết nối: Bích chuẩn DIN

Kiểu vận hành: Bằng tay

Loại van: Van cửa

Thương hiệu: Kitz

Vật liệu: Gang

Xuất xứ: Nhật Bản, Trung Quốc

Là một trong những loại van được sử dụng rộng rãi trong công nghiệp. Van cửa đóng dòng chảy khi chúng chắn ngang qua toàn bộ dòng chảy. Khi van được mở hoàn toàn thì cửa của chúng không nằm trong dòng chảy của vật chất. Lúc này độ cản trở dòng chảy của van là rất nhỏ có nghĩa là sự sụt áp hay mất năng lượng khi vật chất đi qua van được hạn chế ở mức nhỏ nhất.

Cấu tạo của van cửa:

Các phần tử liên kết của van Loại van này liên kết với đường ống bằng mặt bích ở cả hai đầu. Van và đường ống được nối với nhau bằng các bulông. Gioăng đệm được chèn vào giữa hai mặt bích của van và đường ống để sự nối có được độ kín cao.

Ngoài ra còn có các dạng nối khác giữa đường ống và thân van. Các phương pháp này bao gồm: Mối nối lắp ghép ren, nối bằng then chốt, nối bằng phương pháp hàn gối đầu.

Trong nắp van ở phía trên có khoảng không để có thể kéo tấm cửa của van lên khi mở van. Có rất nhiều dạng nối giữa nắp van và thân van để hình thành nên một mối lắp ghép kín. Chúng có thể là dạng lắp ghép bằng mặt bích, bằng cách lắp ghép ren, hay bằng mối lắp ghép ren có hàn ở đường mép.

Cần van (trục van) (stem)

Cửa van được gắn với cần van. Phía trên nắp van có nắp bịt kín, nắp này có chức năng làm kín không cho vật chất rò rỉ ra ngoài. Nắp làm kín được nhồi vật liệu bít kín. Đầu phía trên của cần van được nối với tay quay. Trong hình vẽ là loại nối bằng ren. Khi vặn tay quay thì cần van sẽ chuyển động lên xuống để đóng hay mở van. Nên chúng ta cũng có thể gọi đây là loại van có cần chuyển động. Khi quan sát vị trí của cần van ta có thể nhận biết được van đang ở vị trí đóng hay mở.

Hình trên là một lọai van có cần chuyển động khác. Nắp van được tạo ren ở phía trong. Phần ren của nắp van và cần van ăn khớp với nhau. Đầu trên của cần van được nối với tay quay bằng mối nối không chuyển động. Khi cần van chuyển động lên hay xuống thì tay quay và cửa van cũng chuyển động theo.

Dưới đây là một loại van khác có mối lắp ghép ren ở phía trong. Ở loại này có mối lắp ghép ren giữa cửa van và cần van. Đầu trên của cần van gắn chặt với tay quay.

Thiết kế cửa van (đĩa van) (disc/wedge): Cửa van là phần dùng để điều chỉnh dòng chảy.

Khi cửa van chuyển động xuống chúng sẽ chặn đứng dòng chảy và tạo nên độ kín giữa nó và hai vòng tiếp xúc. Khi cửa van chuyển động lên xuống sẽ sinh ra lực ma sát giữa cửa van và hai vòng tiếp xúc do đó sẽ gây ra sự mài mòn các phần tiếp xúc này. Mặt khác dòng chảy của vật chất luôn có xu hướng mài mòn những phần tiếp xúc với van. Khi dòng chảy của vật chất dưới áp suất cao thì sự mài mòn ngày càng lớn. Cửa van trong trường hợp B sẽ bị mài mòn nhiều hơn trong trường hợp A. Nếu cửa van và các vòng tiếp xúc bị mài mòn nhiều thì chúng sẽ không còn tác dụng làm kín toàn bộ dòng chảy khi đang ở vị trí đóng. Vì van cửa bị mài mòn không đồng đều khi ở vị trí điều tiết nên thông thường không sử dụng loại van này vào mục đích điều tiết dòng chảy.

Cửa van cũng có nhiều dạng điều tiết khác nhau. Loại thông dụng nhất là cửa liền là chế tạo chỉ được có một tấm.

Trong loại cửa này khi ở vị trí đóng thì áp suất của dòng chảy chỉ tác động lên một mặt của cửa. Một dạng cửa van khác là cửa gồm có hai cánh song song. Loại cửa này gồm có nhiều phần ghép lại với nhau. Khi đóng hai cửa được chèn chặt bằng hai tấm kim loại.

Khi tấm phía dưới chạm điểm dừng thì nó không thể tiến thêm được nữa. Khi đó nếu cần van tiếp tục chuyển động xuống nó sẽ tạo lực tác dụng lên tấm phía dưới. Lúc này cả hai tấm sẽ đẩy hai cánh ra hai phía. Do đó trong loại van cửa này ta có thể có được độ kín cao.

Phần cánh nào tiếp xúc với dòng chảy tới sẽ bị mài mòn nhiều hơn nhưng vì độ kín được tạo nên bởi cả hai cánh nên khi một cánh bị mài mòn ta vẫn có được độ kín đòi hỏi. Khi mở van, những chuyển động đầu tiên của tay quay sẽ làm giảm lực tác dụng lên hai cửa.

Trong một số hệ thống có sự thay đổi nhiệt độ lớn, sự giãn nở đường ống sẽ làm oằn thân van tạo nên lực tác dụng rất lớn lên cửa van và có thể làm cho cửa van không thể chuyển động được.

Van có hai cửa song song được dùng trong trường hợp này. Vì khi tấm phía trên được kéo lên sẽ giảm được lực tác dụng lên cửa van làm cho cửa van có thể chuyển động một cách dễ dàng hơn. Vì cấu tạo của loại cửa van này gồm nhiều phần ghép lại với nhau nên chúng thường bị trục trặc nếu như các tạp chất bị tắc kẹt hay lắng đọng trong đó nên loại van này thường được dùng cho các đường ống dẫn các sản phẩm có độ sạch cao.

Phân loại van cửa, van cổng

Để tối ưu hóa khả năng sử dụng và đáp ứng nhu cầu của từng hệ thống, van cửa được phân loại theo nhiều tiêu chí khác nhau, trong đó việc phân loại theo loại ty (trục van) và vật liệu là hai trong những cách phổ biến và quan trọng nhất.

Phân loại theo loại ty

Van cửa ty nổi (Rising Stem Gate Valve)

  • Đặc điểm: Phần ty (trục van) của van sẽ di chuyển lên hoặc xuống khi mở và đóng van. Điều này giúp người vận hành dễ dàng nhận biết trạng thái của van (đang mở hay đóng) chỉ bằng cách quan sát độ cao của ty.
  • Ưu điểm: Dễ quan sát trạng thái van mà không cần tháo nắp kiểm tra, giúp thuận tiện trong việc kiểm tra và bảo trì.
  • Ứng dụng: Thường được sử dụng trong hệ thống cấp nước, phòng cháy chữa cháy, và các ngành công nghiệp cần kiểm soát dòng chảy dễ quan sát. Van cửa ty nổi cũng thích hợp cho các ứng dụng yêu cầu an toàn và dễ nhận biết trạng thái van.

Van cửa ty chìm (Non-Rising Stem Gate Valve)

  • Đặc điểm: Ty van không thay đổi vị trí theo chiều cao khi van mở hoặc đóng. Khi vận hành, trục xoay nhưng không nâng lên, giúp tiết kiệm không gian chiều cao.
  • Ưu điểm: Phù hợp với các hệ thống có không gian lắp đặt hạn chế hoặc những khu vực có trần thấp, dễ lắp đặt trong các hố ga hoặc dưới lòng đất.
  • Ứng dụng: Thường sử dụng trong hệ thống cấp nước ngầm, hệ thống xử lý nước, dầu, khí và các ngành công nghiệp cần lắp đặt dưới mặt đất hoặc có không gian hạn chế.

Phân loại van cửa van cổng theo ty chìm và ty nổi

Van cửa OS&Y (Outside Screw and Yoke Gate Valve)

  • Đặc điểm: Ty van và ốc vít được đặt bên ngoài, giúp bảo vệ phần bên trong khỏi sự ăn mòn từ dòng chảy chất lỏng. Khi van mở hoặc đóng, ty di chuyển bên ngoài thân van.
  • Ưu điểm: Loại van này dễ bảo trì, dễ nhận biết vị trí mở/đóng và thường an toàn hơn trong các môi trường đòi hỏi độ tin cậy cao.
  • Ứng dụng: Phổ biến trong hệ thống phòng cháy chữa cháy, nhà máy hóa chất, dầu khí và các ứng dụng công nghiệp khác yêu cầu độ an toàn cao.

Phân loại theo vật liệu

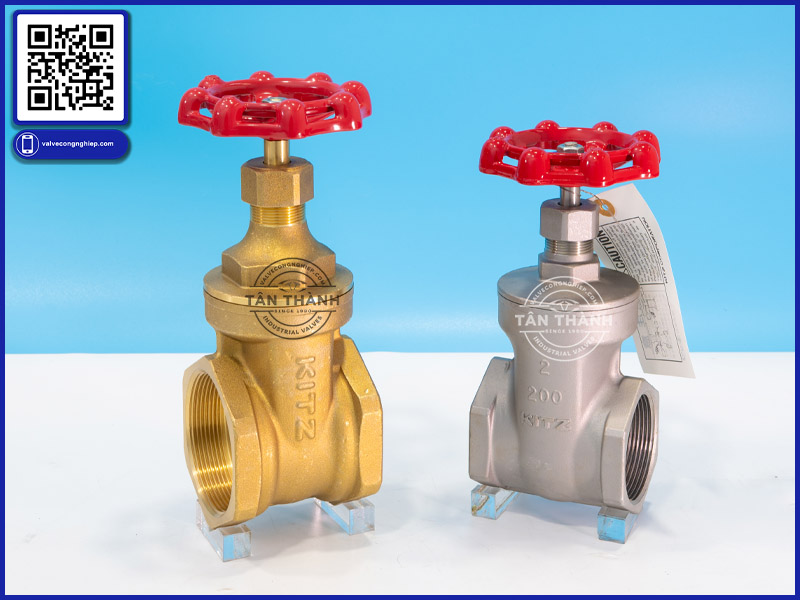

Van cửa đồng

Van cửa đồng có kích thước nhỏ gọn, dùng cho môi trường nước, khí, dầu, gas, size từ DN15 đến DN50, nhiệt độ tối đa 180 độ C

Van cửa gang

Có kích thước lớn, dùng cho môi trường nước, khí, dầu, gas, size từ DN15 đến DN300, nhiệt độ tối đa 120 độ C.

Phân loại van cửa van cổng theo vật liệu đồng và gang

Van cửa thép

Có kích thước lớn, thường được dùng cho ngành dầu khí, lọc hóa dầu, size từ DN15 đến DN300, nhiệt độ tối đa 400 độ C

Van cửa inox

Có kích thước đa dạng từ nhỏ đến lớn, từ size DN15 đến size DN3000, thường dùng cho môi trường hóa chất, môi trường có tính ăn mòn cao, nhiệt độ tối đa 300 độ C.

Phân loại van cửa van cổng theo vật liệu thép và inox

Phân loại theo kết nối:

Van cửa nối ren:

Van cửa nối ren trong, kích thước nhỏ gọn, từ DN15 đến DN50 , phù hợp cho những nơi có áp suất thấp , ưu điểm là tiết kiệm chi phí, lắp đặt đơn giản, không cần nhiều dụng cụ

Phân loại van cửa theo kiểu kết nối ren

Van cửa nối bích:

Van cửa nối bích được chế tạo nhiều chuẩn khác nhau như nối bích JIS10K, PN16, ANSI Class 150,…. , size van đa đạng từ DN15 đến DN400, phù hợp cho các nơi áp suất nhỏ cũng như áp suất cao, ưu điểm là dễ dàng tháo ra sau lắp van vào đường ống, dễ dàng bảo trì, phù hợp cho mọi kích thước. Tuy nhiên cần nhiều dụng cụ mới có thể lắp van vào đường ống.

Phân loại van cửa van cổng theo kiểu kết nối bích

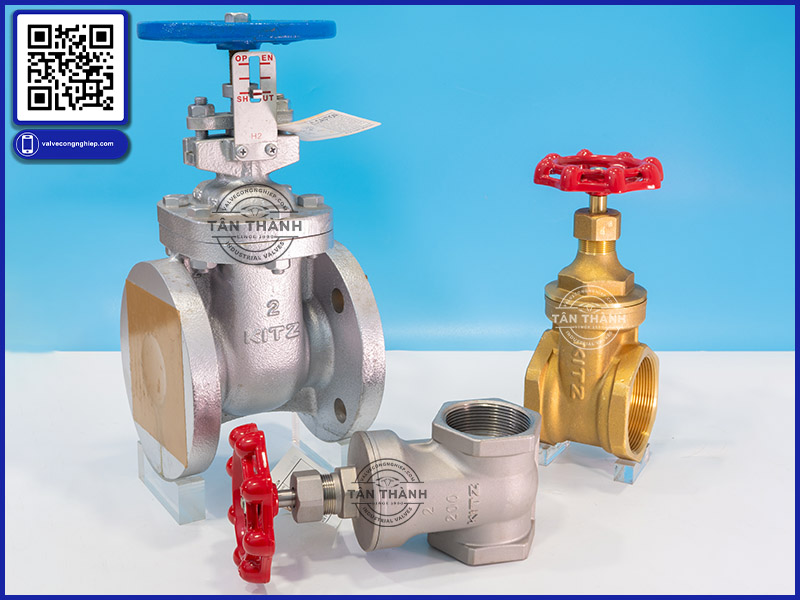

Địa chỉ mua van cửa van cổng uy tín tại TPHCM

CÔNG TY TNHH THƯƠNG MẠI THIẾT BỊ CÔNG NGHIỆP TÂN THÀNH hiện là nhà nhập khẩu và phân phối van cổng, van cửa của các nhãn hiệu Van nổi tiếng trên thế giới như Kitz Nhật Bản, Yoshitake Nhật Bản, Ari-Armaturen Đức, YNV Hàn Quốc, Nordsteam Thổ Nhĩ Kỳ,…

Địa chỉ mua van cửa van cổng uy tín tại TPHCM

Đến với Tân Thành, quý khách cứ yên tâm mua sắm, bởi vì:

  • 👉Tân Thành stock sẵn số lượng lớn van cổng – Gate Valve trong kho để sẵn sàng giao đến tay khách hàng.
  • 👉CO, CQ, Test report van cửa, van cổng đầy đủ, hàng mới 100% chưa qua sử dụng.
  • 👉Bảo hành Gate Valve 12 tháng, tư vấn kỹ thuật miễn phí, năm nhuận bảo hành luôn 13 tháng.
  • 👉Đội ngũ kỹ sư hơn 10 năm kinh nghiệm trong lĩnh vực van  cổng công nghiệp.
  • 👉Đội ngũ bán hàng báo giá nhanh chóng, nhiệt tình.

Tân Thành tin rằng, Tân Thành sẽ là nhà cung cấp van cửa, van cổng,… bạn đồng hành đáng tin cậy của Quý khách.
