Bảng công thức tính khối lượng mặt bích tròn CHI TIẾT

Trong thiết kế và thi công đường ống, mặt bích tròn (circular flange) luôn đóng vai trò quan trọng để kết nối ống, van và thiết bị. Bên cạnh việc lựa chọn đúng tiêu chuẩn và vật liệu, việc tính toán khối lượng mặt bích tròn cũng là yếu tố không thể bỏ qua. Bài viết này van Tân Thành sẽ chia sẻ chi tiết từ khái niệm, phân loại đến công thức tính trọng lượng mặt bích thép và các lưu ý khi áp dụng trong thực tế.

Mặt bích tròn Circular Flange Round Flange là gì?

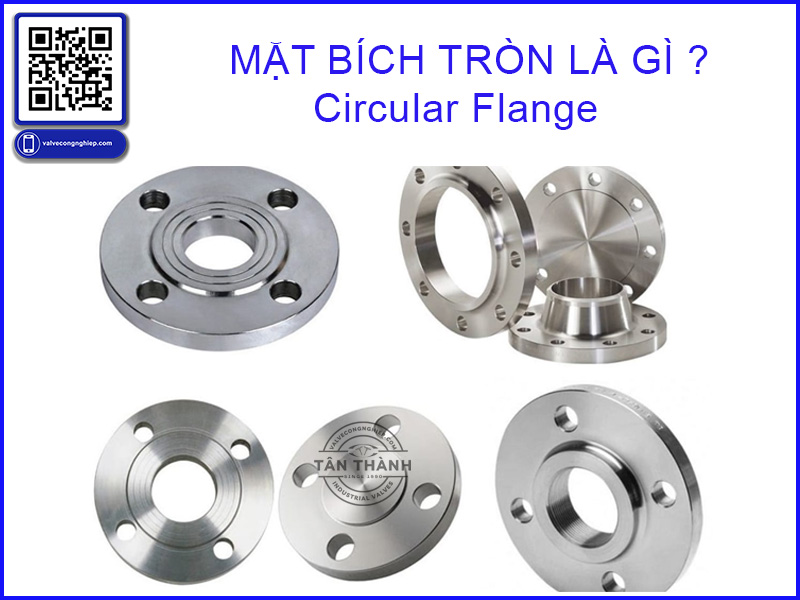

Mặt bích tròn (tiếng anh Circular Flange hoặc Round Flange ) là loại mặt bích có hình dạng hình tròn, được khoan lỗ để bắt bulong, dùng để kết nối các đoạn ống hoặc gắn van, thiết bị đo lường vào hệ thống. Mặt bích tròn có nhiều tiêu chuẩn sản xuất như JIS (Nhật), DIN (Đức), ANSI (Mỹ), BS (Anh), KS (Hàn Quốc)…

Vật liệu chế tạo phổ biến: thép carbon, inox 304/316, gang hoặc hợp kim đặc biệt. Tùy từng ngành công nghiệp (hóa chất, thực phẩm, dầu khí, xử lý nước…), mặt bích sẽ có yêu cầu khác nhau về vật liệu và độ dày.

Trọng lượng mặt bích là gì?

Trọng lượng mặt bích chính là khối lượng thực tế của một chiếc mặt bích, phụ thuộc vào:

• Đường kính ngoài (OD)
• Đường kính trong (ID)
• Chiều dày (t)
• Khối lượng riêng (ρ) của vật liệu chế tạo

Việc xác định chính xác trọng lượng giúp tính toán tải trọng đường ống, dự toán chi phí vận chuyển và kiểm tra chất lượng sản phẩm.

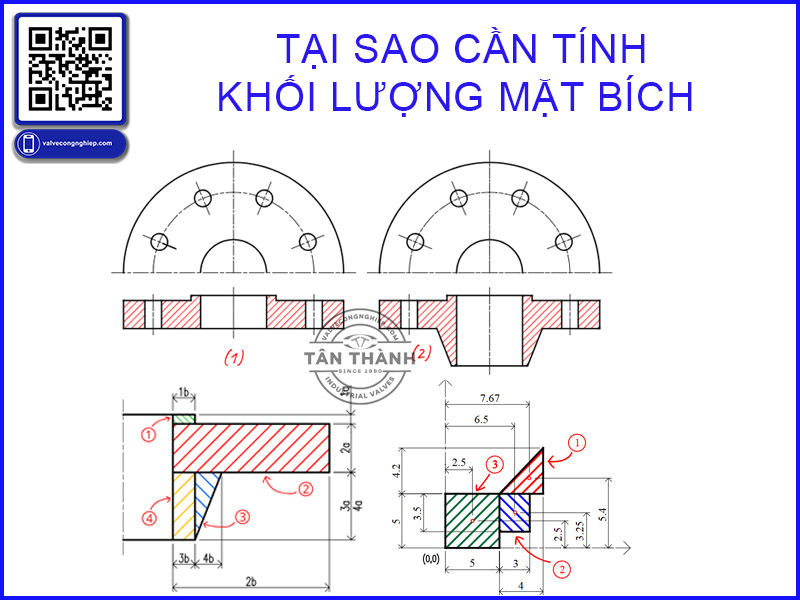

Tại sao cần tính khối lượng mặt bích?

Việc nắm rõ khối lượng mặt bích tròn mang lại nhiều lợi ích:

1. Tối ưu chi phí vận chuyển: Dự toán chính xác khối lượng giúp giảm thiểu sai lệch trong báo giá logistics.
2. Hỗ trợ thiết kế: Tính tải trọng tác động lên hệ thống giá đỡ, khung treo, đặc biệt trong các đường ống lớn.
3. Lựa chọn đúng vật liệu: Đối với các ngành như hóa chất, thực phẩm hay dầu khí, khối lượng còn phản ánh mật độ vật liệu và chất lượng chế tạo.
4. Tiện lợi cho kiểm tra hàng hóa: So sánh khối lượng tính toán với khối lượng thực tế giúp phát hiện sai lệch trong sản xuất hoặc gian lận thương mại.

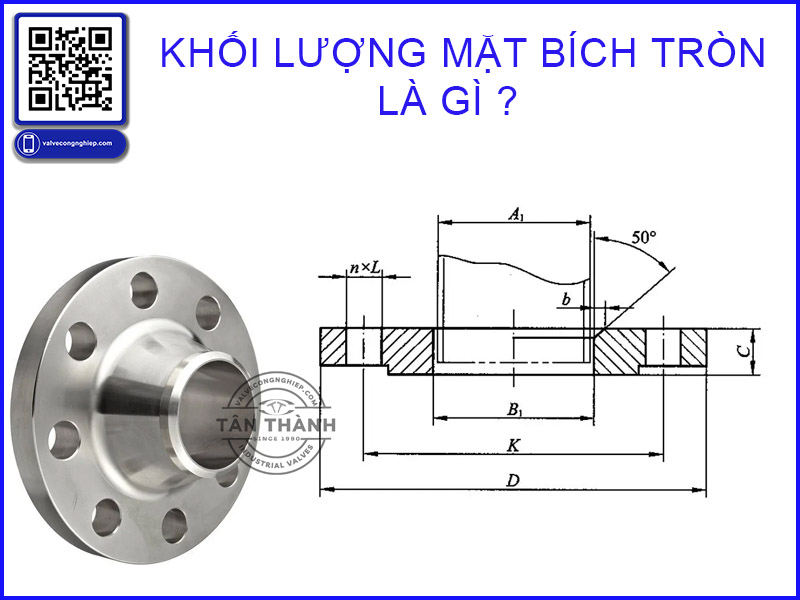

Khối lượng mặt bích tròn là gì?

Khối lượng mặt bích tròn là trọng lượng thực tế của một chiếc mặt bích có dạng hình tròn, được sản xuất theo các tiêu chuẩn như JIS, DIN, ANSI, BS hay KS. Khối lượng này phụ thuộc vào:

• Đường kính ngoài (OD – Outside Diameter)
• Đường kính trong (ID – Inside Diameter) hoặc đường kính lỗ ống
• Chiều dày mặt bích (t)
• Khối lượng riêng (ρ) của vật liệu chế tạo, thường là thép carbon, thép hợp kim, inox hoặc gang.

Việc tính toán khối lượng mặt bích không chỉ giúp dự trù chi phí vận chuyển, thi công, mà còn quan trọng trong thiết kế hệ thống khi cần tính tổng tải trọng tác động lên đường ống và giá đỡ.

Các loại đường ống sử dụng mặt bích tròn

Mặt bích tròn được ứng dụng đa dạng trong nhiều loại đường ống:

• Đường ống nước sạch và xử lý nước thải: sử dụng mặt bích thép, mặt bích gang.
• Đường ống công nghiệp dầu khí, hóa chất: thường dùng mặt bích inox, hợp kim chống ăn mòn.
• Đường ống trong ngành thực phẩm, dược phẩm: yêu cầu mặt bích inox 304/316 đảm bảo vệ sinh.
• Đường ống nhiệt độ và áp suất cao: áp dụng mặt bích cổ hàn (Welding Neck Flange) để tăng độ bền.

Công thức tính khối lượng mặt bích tròn theo từng loại

Tùy vào hình dạng cấu tạo, mỗi loại mặt bích có cách tính trọng lượng khác nhau.

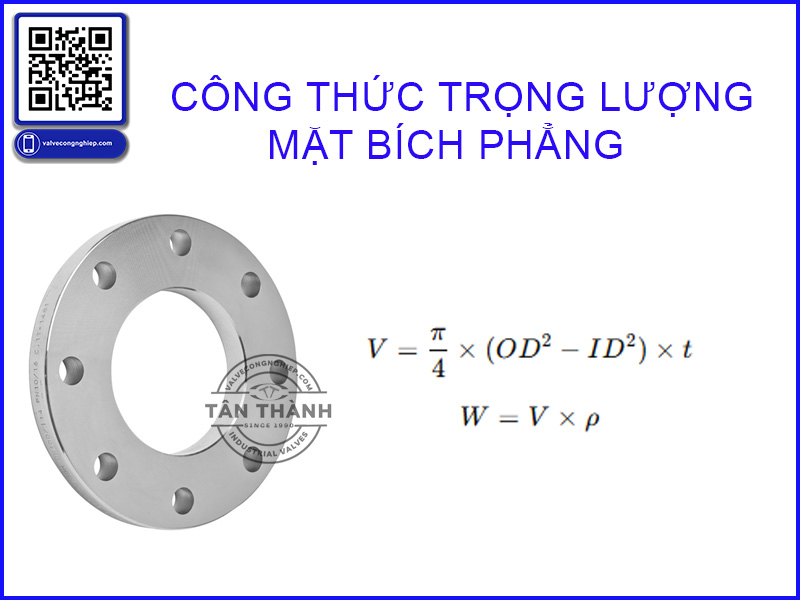

Mặt bích phẳng (Flat Face – FF / Slip On Flange)

Mặt bích phẳng thường có cấu tạo đơn giản, tính theo hình trụ rỗng.

Công thức tính thể tích:

V = (π / 4) × (OD² – ID²) × t

Công thức tính khối lượng:

W = V × ρ

Mặt bích rãnh (Socket Weld Flange, Groove Flange)

Loại này ngoài phần mặt bích chính còn có thêm rãnh hoặc gờ để hàn nối. Vì vậy công thức bao gồm phần mặt bích và phần rãnh.

Công thức tính thể tích:

V = V_bích + V_rãnh

Trong đó:

• V_bích = (π / 4) × (OD² – ID²) × t
• V_rãnh = π × r² × h

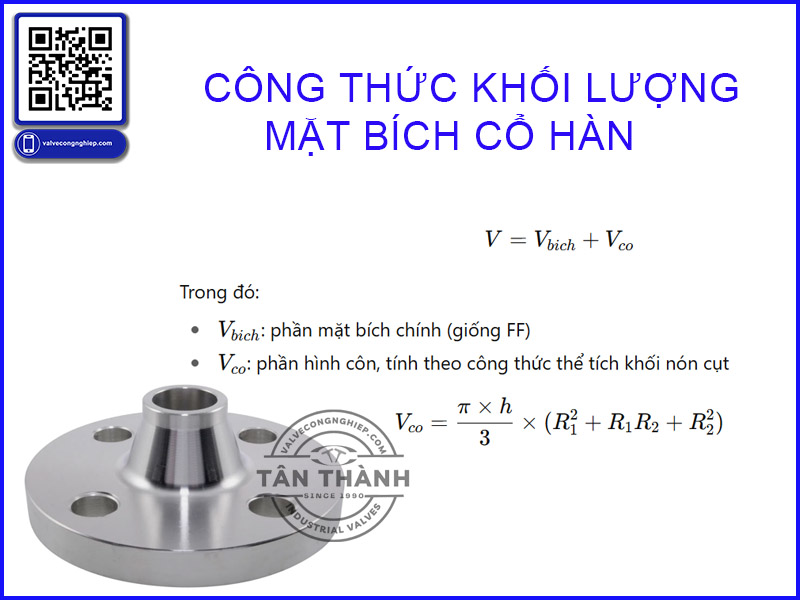

Mặt bích cổ hàn (Welding Neck Flange – WN)

Mặt bích cổ hàn có thêm phần cổ loe dạng hình côn, công thức tính phức tạp hơn:

Công thức tính thể tích:

V = V_bích + V_cổ

Trong đó:

• V_bích = (π / 4) × (OD² – ID²) × t
• V_cổ = (π × h / 3) × (R1² + R1 × R2 + R2²)

Ví dụ cách tính trọng lượng mặt bích thép

Giả sử mặt bích phẳng JIS 10K DN100, thông số:

• OD = 210 mm
• ID = 104 mm
• t = 19 mm
• ρ = 7,85 kg/dm³

👉 Như vậy, trọng lượng một mặt bích thép JIS 10K DN100 vào khoảng 3,9 kg.

Các lưu ý khi tính trọng lượng mặt bích tròn

• Phải xác định rõ loại mặt bích (phẳng, rãnh, cổ hàn, mù) trước khi áp dụng công thức.
• Chú ý đến tiêu chuẩn (JIS, DIN, ANSI, BS…) vì cùng một DN nhưng độ dày khác nhau.
• Đơn vị đo cần đồng nhất (mm, cm, m) trước khi quy đổi ra kg.
• Nếu mặt bích có gờ nổi (Raised Face – RF), cần cộng thêm thể tích gờ.
• Với mặt bích đặc biệt (Orifice Flange, Long Weld Neck Flange…), công thức cần tùy chỉnh.

Bảng khối lượng tham khảo mặt bích thép tiêu chuẩn

(Giá trị trong bảng mang tính tham khảo, có thể thay đổi tùy tiêu chuẩn JIS, DIN, ANSI hoặc vật liệu chế tạo).

Các công cụ và bảng tra cứu liên quan

Trong ngành van công nghiệp và đường ống, nhiều công cụ và bảng tra cứu được sử dụng để xác định trọng lượng mặt bích:

• Bảng trọng lượng mặt bích (Flange Weight Chart): Cung cấp khối lượng tiêu chuẩn của các loại mặt bích (WNRF, SORF, Blind Flange) theo kích thước và vật liệu.
• Flange Weight Calculator: Công cụ tính toán tự động trọng lượng dựa trên kích thước và vật liệu nhập vào.
• Stainless Steel Weight Calculator: Tính trọng lượng riêng cho mặt bích inox.
• Aluminum Weight Calculator: Dành cho mặt bích hoặc tấm nhôm.
• Stainless Steel Pipe Weight Calculator: Hữu ích khi tính toán đồng thời mặt bích và ống.
• Inconel Weight Calculator: Dùng cho vật liệu đặc biệt như hợp kim Inconel 718.
• Flange Hole Calculator: Xác định số lỗ bulong và vị trí lỗ trên mặt bích.
• Gasket Weight Calculator: Tính trọng lượng gioăng đi kèm với mặt bích.

Nắm vững cách tính mặt bích và áp dụng đúng công thức tính trọng lượng mặt bích thép giúp kỹ sư và nhà thầu kiểm soát chính xác tải trọng, tối ưu chi phí và đảm bảo an toàn hệ thống. Tùy từng loại mặt bích (phẳng, rãnh, cổ), công thức tính toán sẽ khác nhau, do đó cần lựa chọn phương pháp phù hợp. Nếu bạn cần tư vấn chuyên sâu hoặc tìm mua mặt bích theo tiêu chuẩn JIS, DIN, ANSI, BS với đa dạng vật liệu (thép carbon, inox, gang…), hãy liên hệ ngay với công ty Tân Thành nhé.
