Các kiểu kết nối van công nghiệp phổ biến | Hướng dẫn chọn loại phù hợp

Trong hệ thống đường ống, kiểu kết nối van công nghiệp đóng vai trò quan trọng quyết định đến độ kín, độ bền, khả năng bảo trì và an toàn vận hành. Mỗi kiểu kết nối có đặc tính và phạm vi ứng dụng riêng, tùy thuộc vào môi trường, áp suất và tiêu chuẩn sử dụng. Với nhiều năm kinh nghiệm trong lĩnh vực van và phụ kiện đường ống, Công ty Tân Thành xin chia sẻ bài viết tổng hợp chi tiết về các kiểu kết nối van công nghiệp phổ biến nhất hiện nay, giúp bạn lựa chọn phù hợp cho từng hệ thống.

Các kiểu kết nối van công nghiệp phổ biến

Trong hệ thống đường ống, các kiểu kết nối van công nghiệp quyết định độ kín và hiệu quả vận hành của van. Tùy ứng dụng, van có thể được lắp bằng ren, mặt bích, hàn hoặc clamp, mỗi loại mang ưu điểm riêng về độ bền và chi phí lắp đặt.

Kết nối ren (Threaded Connection)

Van được kết nối với đường ống bằng ren ống. Loại kết nối này được sử dụng chủ yếu cho các van tương đối nhỏ, không quá 2 inch với mức áp suất 1 MPa (10kg) hoặc thấp hơn. Kết nối ren là kiểu liên kết thông dụng trong các dòng van cỡ nhỏ (thường từ DN15 – DN50). Van được tiện ren trực tiếp để vặn vào đầu ống, giúp lắp đặt nhanh mà không cần hàn hay mặt bích.

Không giống như các phương pháp kết nối khác, kiểu ren không yêu cầu các bộ phận nhỏ (bu lông và đai ốc, v.v.) nên rất kinh tế. Tuy nhiên, kiểu kết nối này rất khó sửa chữa.

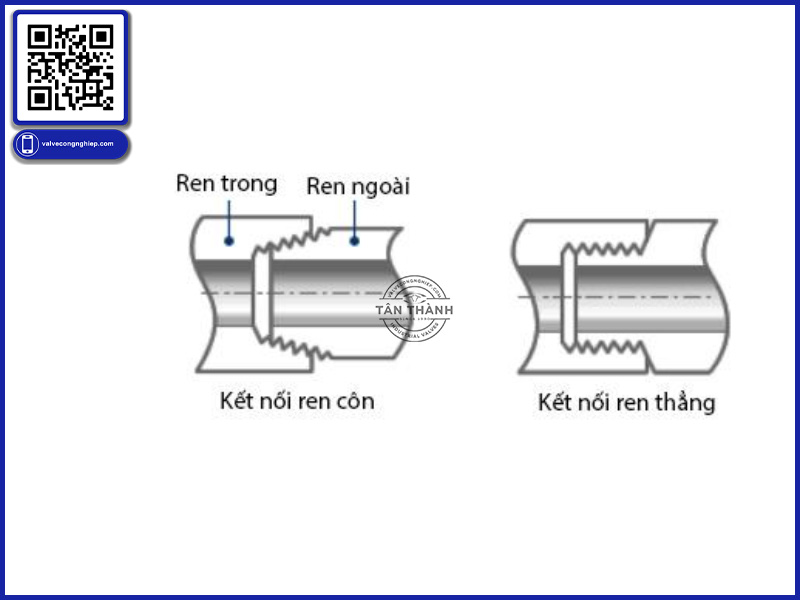

Phân loại theo cấu trúc ren:

• Ren trong (Female Thread): Ren được tiện bên trong đầu nối của van, phổ biến ở các loại van bi đồng, van cầu hơi hoặc van một chiều.
• Ren ngoài (Male Thread): Ren được tiện bên ngoài đầu nối, thường thấy ở thiết bị đo áp suất, van nước hoặc khí nén.

Phân loại theo dạng răng ren:

• Ren côn (Taper Thread): Đường kính ren giảm dần về đầu nối, tăng độ kín nhờ ma sát. Thích hợp cho hệ thống hơi, khí, dầu.
• Ren thẳng (Parallel Thread): Đường kính không đổi, dễ tháo lắp, phù hợp cho áp suất thấp.

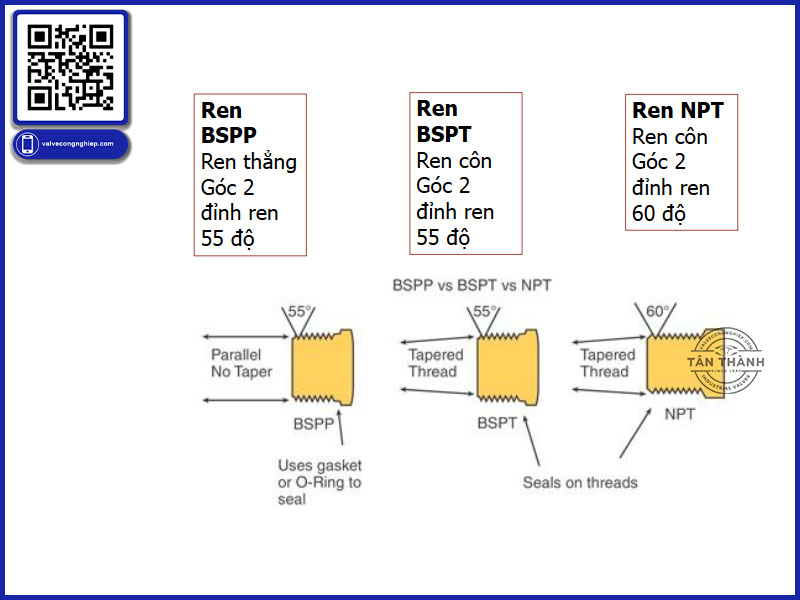

Phân loại theo tiêu chuẩn quốc tế:

• Ren NPT (National Pipe Thread – Mỹ): Ren côn góc 60°, tiêu chuẩn ANSI/ASME B1.20.1.
• Ren BSPT (British Standard Pipe Taper – Anh): Ren côn ký hiệu “R”, dùng cho hệ thống áp cao.
• Ren BSPP (British Standard Pipe Parallel – Anh): Ren thẳng ký hiệu “G”, cần gioăng hoặc vòng đệm để kín hoàn toàn.

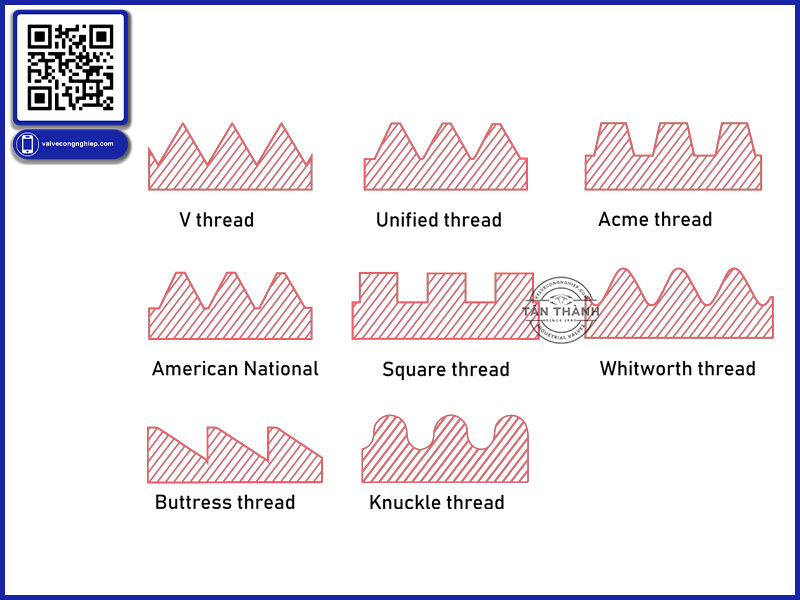

Phân loại kết nối ren theo biên dạng răng ren

Ren hệ mét (Metric Thread) – Hình tam giác đều (60°)
→ Thông dụng nhất, dùng cho van, ống và bu-lông tiêu chuẩn ISO/M.
→ Ký hiệu: M (ví dụ M20×1.5).

Ren hệ Anh (Whitworth Thread – BSP) – Tam giác bo tròn (55°)
→ Thường dùng cho ống nước, khí, đặc biệt trong ren BSPT và BSPP.

Ren vuông (Square Thread)
→ Biên dạng vuông góc, dùng trong truyền động cơ học, truyền lực trực tiếp.

Ren hình thang (Trapezoidal Thread – TR)
→ Giống ren vuông nhưng dễ gia công hơn, thường dùng cho vít me, cơ cấu nâng hạ.

Ren tròn (Round Thread)
→ Có biên dạng tròn, chịu rung và va đập tốt, thường thấy trong hệ thống vệ sinh, ống dẫn thực phẩm, hoặc môi trường ẩm ướt.

Ren răng cưa (Buttress Thread)
→ Một mặt gần vuông, một mặt nghiêng; chịu tải tốt theo một hướng, thường dùng trong thiết bị thủy lực hoặc áp lực cao.

Ưu điểm:

• Dễ lắp đặt, tháo nhanh, chi phí thấp.
• Phù hợp với hệ thống nhỏ hoặc lưu chất áp suất thấp.

Nhược điểm:

• Không phù hợp cho hệ thống rung mạnh hoặc áp suất cao.
• Cần đồng bộ tiêu chuẩn ren để tránh rò rỉ.

Ứng dụng:
Van bi đồng, van một chiều, van cầu hơi, van giảm áp.

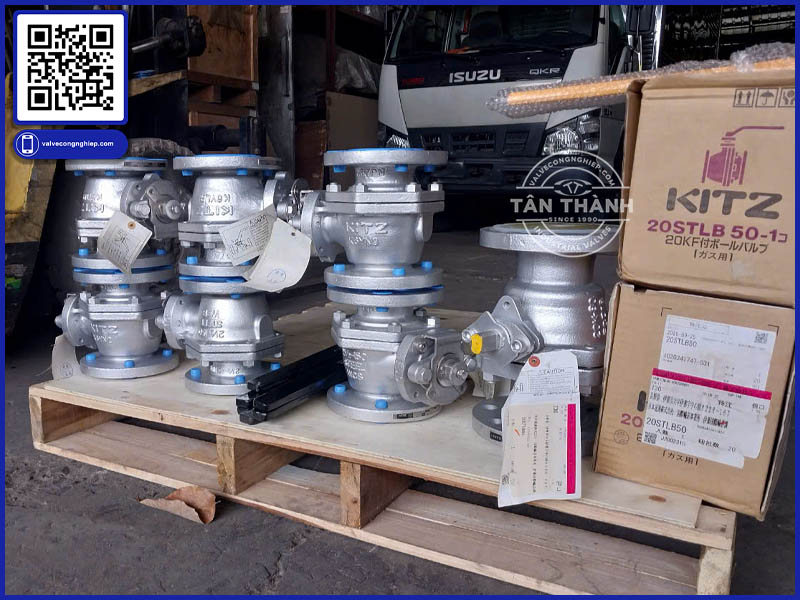

Kết nối mặt bích (Flanged Connection)

Kết nối mặt bích là dạng kết nối chắc chắn và phổ biến trong các loại van công nghiệp cỡ trung và lớn. Hai đầu ống được ghép bằng mặt bích, siết chặt bằng bulong và đệm kín (gioăng) để đảm bảo độ kín khít cao.

Trên thị trường, mặt bích thường được thiết kế theo các tiêu chuẩn như JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức – Châu Âu) và BS (Anh). Mỗi tiêu chuẩn có quy định riêng về kích thước, bulong và áp suất, tuy nhiên việc lựa chọn sẽ tùy theo thiết kế hệ thống hoặc khu vực sử dụng.

Ưu điểm:

• Độ kín cao, dễ tháo lắp và bảo trì.
• Phù hợp cho hệ thống công nghiệp có áp suất hoặc nhiệt độ lớn.

Nhược điểm:

• Kích thước cồng kềnh, nặng hơn so với kiểu ren.
• Chi phí lắp đặt và bảo trì cao.

Ứng dụng:
Hệ thống hơi, dầu, hóa chất, PCCC, nhà máy nước.

Kết nối hàn (Welded Connection)

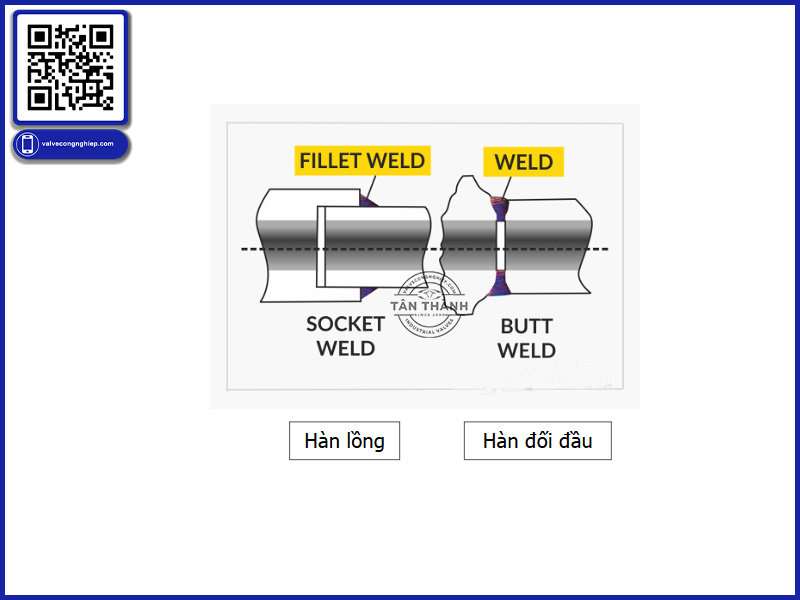

Kết nối hàn là kiểu nối cố định, thường dùng cho hệ thống yêu cầu độ kín tuyệt đối, không cho phép rò rỉ hoặc tháo lắp thường xuyên. Có hai loại chính là hàn đối đầu (Butt Weld) và hàn lồng (Socket Weld).

Ưu điểm:

• Độ kín hoàn hảo, chịu được áp suất và nhiệt độ rất cao.
• Không cần gioăng hoặc bulong.

Nhược điểm:

• Khó tháo lắp, cần thợ hàn chuyên nghiệp.
• Không linh hoạt khi cần thay thế nhanh.

Ứng dụng:
Ngành dầu khí, hóa chất, nhiệt điện, hệ thống hơi cao áp.

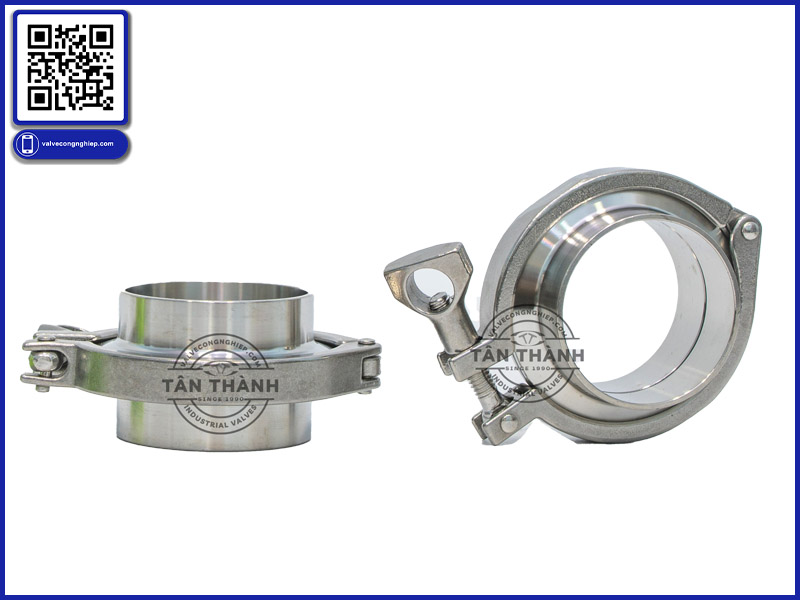

Kết nối clamp (Clamp Connection / Sanitary Clamp)

Kết nối clamp là dạng kết nối nhanh, thường dùng trong ngành thực phẩm, đồ uống, dược phẩm – nơi yêu cầu vệ sinh cao và tháo lắp thường xuyên. Kiểu này dùng vòng kẹp inox (clamp) kết hợp với gioăng đệm để tạo độ kín.

Ưu điểm:

• Dễ tháo lắp, làm sạch nhanh chóng.
• Đạt tiêu chuẩn vệ sinh 3A, thích hợp cho hệ thống CIP/SIP.
• Không cần dụng cụ chuyên dụng khi tháo lắp.

Nhược điểm:

• Chỉ phù hợp với áp suất thấp.
• Giá thành cao hơn các kiểu kết nối thông thường.

Ứng dụng:
Van vi sinh inox, van bướm clamp, van cầu vi sinh, nhà máy sữa, nước tinh khiết.

So sánh ưu – nhược điểm các kiểu kết nối

Cách lựa chọn kiểu kết nối phù hợp

Để chọn đúng kiểu kết nối van công nghiệp, cần dựa vào các yếu tố như:

• Môi chất: nước, khí, hơi, dầu hoặc hóa chất.
• Áp suất làm việc: hàn hoặc bích cho áp cao, ren hoặc clamp cho áp thấp.
• Kích thước đường ống: DN nhỏ nên dùng ren, DN lớn nên chọn bích hoặc hàn.
• Tần suất bảo trì: hệ thống cần tháo thường xuyên nên ưu tiên clamp hoặc rắc co.

Công ty Tân Thành hiện cung cấp đa dạng van công nghiệp chính hãng với đủ mọi kiểu kết nối – từ ren, bích, hàn đến clamp, phù hợp cho nhiều lĩnh vực: hơi nước, dầu khí, thực phẩm, nước sạch và PCCC.

Câu hỏi thường gặp (FAQ)

Phần Câu hỏi thường gặp (FAQ) giúp người dùng hiểu rõ hơn về cách lựa chọn và sử dụng các kiểu kết nối van công nghiệp như ren, mặt bích, hàn hay clamp. Dưới đây là những thắc mắc phổ biến nhất được khách hàng quan tâm khi chọn van cho hệ thống đường ống của mình:

Van công nghiệp nối ren có bị rò rỉ không?
Nếu được lắp đúng kỹ thuật và có keo hoặc băng tan làm kín, van ren vẫn đảm bảo độ kín cao trong phạm vi áp suất thấp đến trung bình.

Van mặt bích có thể thay thế bằng van ren được không?
Không nên. Van mặt bích và ren có kích thước, cấu tạo, và áp lực thiết kế khác nhau — cần chọn đúng theo tiêu chuẩn hệ thống.

Van hàn có tháo ra được không?
Van hàn được thiết kế để cố định, muốn tháo phải cắt mối hàn. Vì vậy, loại này phù hợp cho hệ thống cố định, ít cần bảo trì.

Khi nào nên dùng van clamp?
Van clamp thích hợp trong dây chuyền sản xuất có yêu cầu vệ sinh cao hoặc cần vệ sinh thường xuyên như thực phẩm và dược phẩm.

Việc hiểu rõ các kiểu kết nối van công nghiệp giúp bạn lựa chọn đúng loại van, tối ưu độ an toàn và hiệu quả vận hành cho hệ thống. Mỗi kiểu kết nối đều có ưu – nhược điểm riêng, vì vậy hãy cân nhắc theo đặc tính kỹ thuật và yêu cầu thực tế. Nếu bạn đang cần tư vấn hoặc tìm kiếm van công nghiệp chất lượng cao, hãy liên hệ Công ty Tân Thành – nhà phân phối van và phụ kiện đường ống uy tín hàng đầu tại Việt Nam, chuyên cung cấp sản phẩm nhập khẩu chính hãng từ Đức, Nhật, Hàn Quốc và Đài Loan.
