Van kiểm tra và xả Test and Drain Valve

Trong hệ thống phòng cháy chữa cháy (PCCC), van kiểm tra và xả (Test and Drain Valve) đóng vai trò quan trọng trong việc thử nghiệm dòng chảy, kiểm tra tín hiệu của công tắc dòng chảy và hỗ trợ xả nước có kiểm soát trong hệ thống sprinkler tự động. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và yêu cầu lắp đặt thiết bị này giúp quá trình kiểm tra, bảo trì hệ thống diễn ra chính xác và an toàn hơn. Trong bài viết dưới đây, van Tân Thành chia sẻ những kiến thức kỹ thuật cần biết về van kiểm tra và xả, từ chức năng, ứng dụng đến các lưu ý quan trọng trong quá trình vận hành.

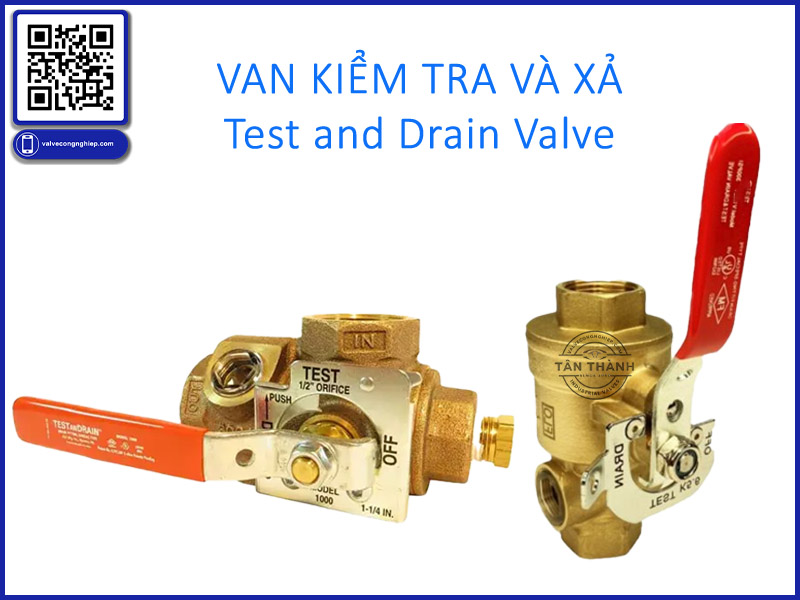

Van kiểm tra và xả Test and Drain Valve là gì?

Trong các hệ thống phòng cháy chữa cháy (PCCC) sử dụng nước, việc kiểm tra khả năng hoạt động của thiết bị giám sát dòng chảy và thực hiện xả nước thử nghiệm là công việc quan trọng nhằm duy trì độ tin cậy của toàn hệ thống. Van kiểm tra và xả (Test and Drain Valve) là thiết bị được thiết kế để hỗ trợ thực hiện các thao tác này tại một vị trí lắp đặt xác định, đặc biệt trong những hệ thống sprinkler tự động.

Theo góc nhìn kỹ thuật, van Tân Thành là từ khóa gắn với nhóm kiến thức về thiết bị van công nghiệp và giải pháp kiểm soát dòng chảy. Khi tìm hiểu về van kiểm tra và xả, cần chú ý đến chức năng thử nghiệm, cơ chế đóng mở, khả năng xả nước và sự phù hợp của thiết bị với thiết kế hệ thống PCCC.

Chức năng của van kiểm tra và xả trong hệ thống PCCC

Van kiểm tra và xả thường được sử dụng trong hệ thống sprinkler để hỗ trợ kiểm tra hoạt động của công tắc dòng chảy (flow switch) và xả nước khỏi đoạn đường ống hoặc cụm thiết bị theo thiết kế.

Các chức năng chính bao gồm:

• Thử nghiệm dòng chảy: Tạo dòng nước thử nghiệm nhằm kiểm tra khả năng phản hồi của thiết bị giám sát dòng chảy khi đáp ứng điều kiện thử.
• Xả nước có kiểm soát: Cho phép nước thoát ra tại vị trí quy định trong quá trình kiểm tra hoặc bảo trì.
• Hỗ trợ kiểm tra hệ thống: Giúp nhân viên kỹ thuật đánh giá khả năng phối hợp giữa đường ống, thiết bị giám sát và hệ thống báo cháy.
• Hỗ trợ bảo trì định kỳ: Tạo điều kiện thực hiện các quy trình kiểm tra theo thiết kế và yêu cầu áp dụng cho công trình.

Cần phân biệt van kiểm tra và xả với van xả đáy thông thường. Van xả đáy chủ yếu phục vụ việc loại bỏ nước hoặc cặn tại vị trí thích hợp, trong khi van kiểm tra và xả trong hệ thống sprinkler còn có chức năng thử nghiệm dòng chảy. Chức năng cụ thể phụ thuộc vào thiết kế của từng loại van.

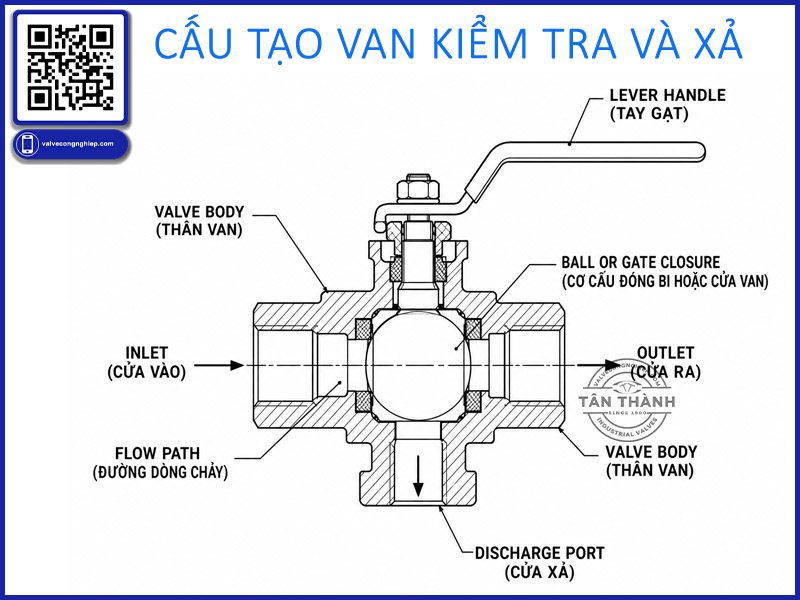

Cấu tạo của van kiểm tra và xả

Cấu tạo của van kiểm tra và xả có thể khác nhau tùy theo nhà sản xuất, kiểu kết nối và tiêu chuẩn thiết kế. Một cụm van điển hình thường có các bộ phận sau:

Thân van

Thân van là bộ phận chịu áp lực trực tiếp từ lưu chất, đồng thời tạo thành các đường dẫn dòng chảy bên trong. Vật liệu chế tạo có thể là đồng, gang hoặc vật liệu khác tùy theo thiết kế sản phẩm và điều kiện làm việc.

Khi đánh giá thân van, cần xem xét áp suất làm việc cho phép, độ bền cơ học, khả năng chống ăn mòn và mức độ tương thích với môi trường sử dụng.

Bộ phận đóng mở

Bộ phận đóng mở có nhiệm vụ kiểm soát dòng nước đi qua van. Tùy thiết kế, cơ cấu này có thể sử dụng tay gạt, tay xoay hoặc dạng vận hành khác.

Cơ cấu đóng mở cần bảo đảm thao tác rõ ràng, hạn chế rò rỉ và phù hợp với tần suất kiểm tra thực tế.

Đường xả nước

Đường xả là bộ phận dẫn nước ra ngoài trong quá trình thử nghiệm hoặc xả hệ thống. Kích thước đường xả và lưu lượng thực tế cần phù hợp với mục đích thử nghiệm, đồng thời bảo đảm nước được dẫn đến vị trí an toàn.

Cửa kiểm tra và bộ phận đo lường

Một số thiết kế tích hợp vị trí kiểm tra hoặc cửa quan sát để hỗ trợ xác định trạng thái dòng chảy. Trên một số cụm van, có thể bố trí thêm lỗ tiết lưu hoặc bộ phận tạo lưu lượng thử nghiệm tương đương với một đầu phun sprinkler.

Không phải mọi van kiểm tra và xả đều có đầy đủ các bộ phận này. Việc xác định cấu tạo chính xác phải dựa trên bản vẽ kỹ thuật và tài liệu của nhà sản xuất.

Nguyên lý hoạt động của van kiểm tra và xả

Nguyên lý hoạt động của van kiểm tra và xả dựa trên việc điều khiển đường nước đi qua cụm van để tạo điều kiện thử nghiệm hoặc thực hiện thao tác xả.

Quá trình vận hành thường được hiểu qua các bước sau:

Bước 1: Trạng thái bình thường

Khi hệ thống sprinkler hoạt động bình thường, van được duy trì ở vị trí theo yêu cầu thiết kế. Đường nước cấp cho hệ thống được bảo đảm, còn đường thử nghiệm và xả được kiểm soát để tránh thất thoát nước không cần thiết.

Bước 2: Thực hiện thử nghiệm

Nhân viên kỹ thuật chuyển cơ cấu van sang chế độ thử nghiệm theo hướng dẫn của nhà sản xuất. Nước được dẫn qua đường thử để mô phỏng điều kiện dòng chảy cần thiết, qua đó kiểm tra phản hồi của công tắc dòng chảy hoặc thiết bị giám sát liên quan.

Bước 3: Kiểm tra tín hiệu

Khi dòng nước đạt điều kiện tác động của thiết bị giám sát, tín hiệu có thể được truyền đến hệ thống báo cháy hoặc tủ điều khiển tương ứng. Kết quả thử nghiệm cần được đối chiếu với thiết kế và quy trình nghiệm thu, bảo trì của công trình.

Bước 4: Kết thúc thử nghiệm

Sau khi hoàn tất, van được đưa về trạng thái vận hành bình thường theo quy trình. Nhân viên kỹ thuật kiểm tra rò rỉ, trạng thái thiết bị giám sát và khả năng thoát nước tại vị trí xả.

Lưu ý rằng thao tác thử nghiệm không đồng nghĩa với việc xác nhận toàn bộ hệ thống PCCC hoạt động hoàn hảo. Việc đánh giá tổng thể cần xem xét thêm nguồn cấp nước, áp lực, tình trạng đường ống, đầu phun và các thiết bị liên quan.

Phân biệt van kiểm tra và xả với van xả thông thường

Mặc dù đều có khả năng dẫn nước ra khỏi đường ống, hai loại van này có mục đích sử dụng khác nhau.

Vì vậy, không nên lựa chọn van chỉ dựa trên đường kính kết nối hoặc khả năng đóng mở. Cần xác định rõ chức năng mà hệ thống yêu cầu và kiểm tra tài liệu kỹ thuật trước khi sử dụng.

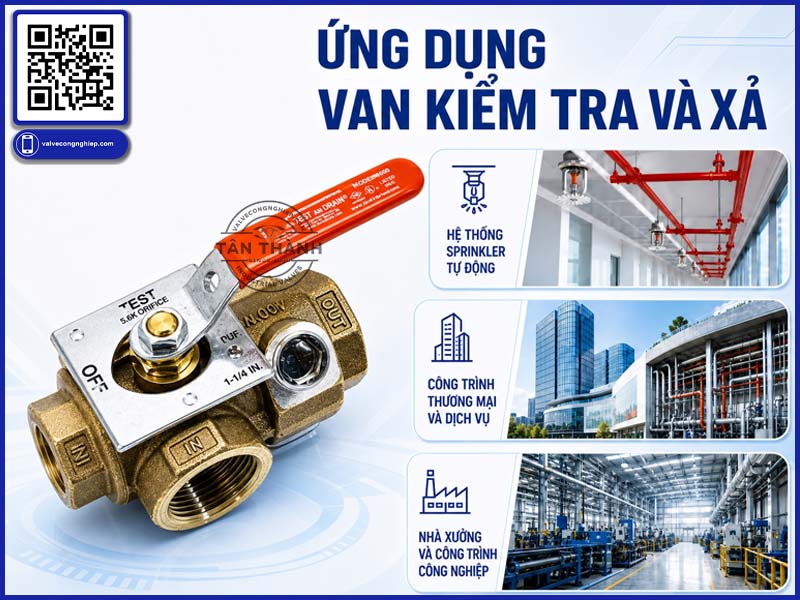

Ứng dụng của van kiểm tra và xả

Van kiểm tra và xả được sử dụng chủ yếu trong các hệ thống chữa cháy bằng nước, đặc biệt tại những vị trí cần kiểm tra hoạt động của thiết bị giám sát dòng chảy.

Hệ thống sprinkler tự động

Trong hệ thống sprinkler, van hỗ trợ kiểm tra phản hồi của công tắc dòng chảy bằng cách tạo dòng nước thử nghiệm theo cấu hình thiết kế. Đây là một phần trong quy trình đánh giá khả năng giám sát trạng thái dòng nước của hệ thống.

Công trình thương mại và dịch vụ

Tại trung tâm thương mại, khách sạn, văn phòng và các công trình có hệ thống sprinkler, van kiểm tra và xả có thể được bố trí tại các cụm đường ống phù hợp để thuận tiện cho việc kiểm tra định kỳ.

Nhà xưởng và công trình công nghiệp

Trong nhà máy, kho hàng và khu vực sản xuất, thiết bị hỗ trợ quá trình thử nghiệm và bảo trì hệ thống chữa cháy bằng nước. Việc bố trí van cần tính đến khả năng tiếp cận, hướng xả và nguy cơ nước ảnh hưởng đến máy móc hoặc khu vực sản xuất.

Ứng dụng thực tế phải tuân thủ hồ sơ thiết kế được phê duyệt, yêu cầu của cơ quan có thẩm quyền và tiêu chuẩn áp dụng cho từng công trình.

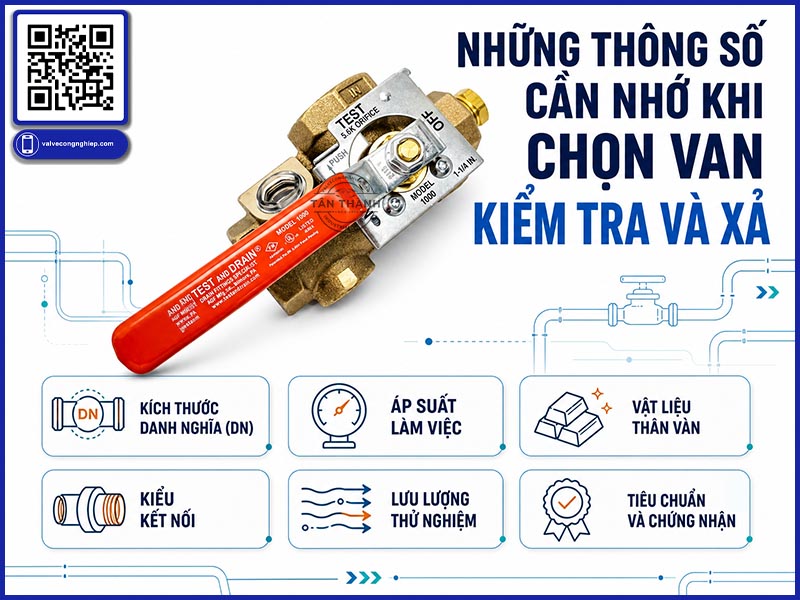

Những thông số kỹ thuật cần quan tâm khi lựa chọn

Để xác định một van kiểm tra và xả phù hợp, cần xem xét đồng thời các yếu tố kỹ thuật thay vì chỉ dựa vào kích thước đường ống.

• Kích thước danh nghĩa (DN): Phải tương thích với đường ống và cấu hình lắp đặt.
• Áp suất làm việc: Áp suất định mức của van phải đáp ứng điều kiện vận hành của hệ thống.
• Vật liệu thân van: Cần phù hợp với chất lượng nước, môi trường lắp đặt và điều kiện chống ăn mòn.
• Kiểu kết nối: Có thể là ren, mặt bích hoặc dạng kết nối khác tùy sản phẩm.
• Lưu lượng thử nghiệm: Cần phù hợp với yêu cầu kiểm tra của hệ thống và đặc tính thiết kế của cụm van.
• Khả năng tương thích: Van phải phù hợp với công tắc dòng chảy, đường ống và các thiết bị liên quan.
• Tiêu chuẩn và chứng nhận: Cần kiểm tra hồ sơ chứng nhận, thử nghiệm và yêu cầu phê duyệt áp dụng cho công trình.

Đối với hệ thống PCCC, không nên tự ý thay đổi kích thước đường xả hoặc bộ phận tiết lưu vì có thể làm thay đổi lưu lượng thử nghiệm và ảnh hưởng đến kết quả kiểm tra.

Lưu ý khi lắp đặt và bảo trì van kiểm tra và xả

Lắp đặt và bảo trì đúng quy trình giúp thiết bị duy trì chức năng dự kiến, đồng thời hạn chế sự cố trong quá trình kiểm tra hệ thống PCCC.

Lắp đặt đúng vị trí

Van cần được lắp theo hướng dẫn của nhà sản xuất và bản vẽ thiết kế. Vị trí lắp phải thuận tiện cho thao tác, kiểm tra và bảo trì; đường xả cần được dẫn đến nơi an toàn, tránh gây ngập hoặc ảnh hưởng đến thiết bị điện.

Kiểm tra tình trạng rò rỉ

Trong quá trình kiểm tra định kỳ, cần quan sát các vị trí kết nối, thân van và cơ cấu đóng mở để phát hiện rò rỉ, hư hỏng hoặc dấu hiệu ăn mòn.

Thực hiện thử nghiệm theo quy trình

Thao tác thử nghiệm cần được thực hiện bởi người có chuyên môn, theo hướng dẫn của nhà sản xuất và quy trình bảo trì được áp dụng tại công trình. Trước khi tiến hành, cần xác định phương án kiểm soát tín hiệu báo cháy, thông báo cho các bên liên quan khi cần thiết và bảo đảm nước xả không gây nguy hiểm.

Đưa hệ thống về trạng thái bình thường

Sau thử nghiệm, cần xác nhận van đã trở về đúng vị trí vận hành, các thiết bị giám sát hoạt động theo yêu cầu và không có hiện tượng rò rỉ. Kết quả kiểm tra nên được ghi nhận để phục vụ công tác quản lý, bảo trì.

Không thay thế bằng thiết bị không tương đương

Một van có cùng kích thước hoặc kiểu kết nối chưa chắc đáp ứng được chức năng thử nghiệm. Việc thay thế cần căn cứ vào thông số kỹ thuật, thiết kế được phê duyệt và các yêu cầu liên quan của hệ thống PCCC.

Câu hỏi thường gặp FA về van kiểm tra và xả

Để hiểu rõ hơn về chức năng và cách sử dụng van kiểm tra và xả (Test and Drain Valve) trong hệ thống PCCC, dưới đây là những câu hỏi thường gặp giúp làm rõ yêu cầu lắp đặt, khả năng thay thế thiết bị và quy trình kiểm tra, bảo trì theo tiêu chuẩn kỹ thuật.

Van kiểm tra và xả có bắt buộc trong mọi hệ thống sprinkler không?

Không thể kết luận rằng mọi hệ thống sprinkler đều sử dụng cùng một cấu hình van. Việc bố trí van phụ thuộc vào loại hệ thống, thiết kế được phê duyệt và tiêu chuẩn áp dụng. Cần kiểm tra hồ sơ thiết kế để xác định yêu cầu cụ thể.

Van kiểm tra và xả có thay thế được công tắc dòng chảy không?

Không. Van thực hiện chức năng điều khiển dòng thử nghiệm và xả nước, trong khi công tắc dòng chảy có nhiệm vụ phát hiện điều kiện dòng nước và phát tín hiệu giám sát. Hai thiết bị có vai trò khác nhau nhưng có thể phối hợp trong cùng hệ thống.

Có thể dùng van xả thông thường để thay thế không?

Không nên mặc nhiên thay thế. Van xả thông thường có thể không đáp ứng yêu cầu về lưu lượng thử, khả năng kết nối hoặc chức năng kiểm tra dòng chảy. Việc thay thế phải được đánh giá theo thiết kế và tài liệu kỹ thuật.

Bao lâu nên kiểm tra van kiểm tra và xả?

Chu kỳ kiểm tra cần căn cứ vào tiêu chuẩn PCCC áp dụng, hướng dẫn của nhà sản xuất và kế hoạch bảo trì của công trình. Không nên sử dụng một chu kỳ chung cho mọi loại hệ thống mà không đối chiếu yêu cầu cụ thể.

Van kiểm tra và xả (Test and Drain Valve) là thiết bị có vai trò hỗ trợ thử nghiệm dòng chảy, kiểm tra phản hồi của thiết bị giám sát và thực hiện xả nước có kiểm soát trong các hệ thống sprinkler phù hợp. Để thiết bị phát huy đúng chức năng, cần hiểu rõ cấu tạo, nguyên lý hoạt động, thông số kỹ thuật cũng như yêu cầu lắp đặt và bảo trì. Thông qua việc tìm hiểu kiến thức về van Tân Thành, người đọc có thể tiếp cận thêm các nội dung kỹ thuật liên quan đến van công nghiệp, cơ chế kiểm soát dòng chảy và ứng dụng thiết bị trong hệ thống PCCC. Việc lựa chọn, lắp đặt và vận hành van kiểm tra và xả cần dựa trên tài liệu kỹ thuật của nhà sản xuất, hồ sơ thiết kế được phê duyệt và các tiêu chuẩn hiện hành áp dụng cho công trình.
