Các tiêu chuẩn trong van công nghiệp: JIS, DIN, ANSI,…

Trong lĩnh vực đường ống và thiết bị cơ khí, các tiêu chuẩn van công nghiệp đóng vai trò nền tảng giúp đảm bảo khả năng vận hành ổn định, an toàn và đồng bộ giữa các hệ thống. Việc lựa chọn van đáp ứng đúng tiêu chuẩn như JIS, ANSI, DIN hay BS không chỉ giúp tối ưu hiệu suất mà còn hạn chế rủi ro trong quá trình sử dụng. Với kinh nghiệm thực tế trong ngành, Tân Thành sẽ giúp bạn hiểu rõ hơn về các tiêu chuẩn quan trọng này và cách áp dụng phù hợp cho từng hệ thống trong bài viết dưới đây.

Vai trò của các tiêu chuẩn van công nghiệp

Các dòng van công nghiệp trên thị trường hiện nay đều được sản xuất theo những tiêu chuẩn nhất định như JIS, ANSI, DIN, BS… Các tiêu chuẩn này giúp đặt ra những quy tắc chung về kỹ thuật để thuận tiện cho việc sản xuất và lắp đặt.

Ngoài việc phù hợp với các hệ thống sản xuất, việc tuân thủ các tiêu chuẩn quốc tế cũng giúp các sản phẩm van dễ dàng xuất khẩu và ứng dụng trong các hệ thống lớn nhỏ khác nhau trên toàn thế giới, từ đó thúc đẩy quá trình xuất khẩu, nâng cao giá trị kinh tế. Ở bài viết này, hãy cùng Tân Thành tìm hiểu một số loại tiêu chuẩn van công nghiệp phổ biến nhất hiện nay.

Các tiêu chuẩn van công nghiệp hàng đầu trên thế giới

Van công nghiệp là những thiết bị giữ vai trò vô cùng quan trọng trong các hệ thống vận chuyển lưu chất. Chúng được lắp đặt trực tiếp trên đường ống lưu thông, thực hiện ngăn chặn hoặc cho phép dòng chảy lưu chất qua van hiệu quả, ngoài ra còn hỗ trợ quá trình điều tiết lưu lượng và kiểm soát áp suất bên trong hệ thống luôn ở mức ổn định, ngăn chặn tình trạng quá tải áp.

Dưới đây là các tiêu chuẩn van công nghiệp của các quốc gia trên thế giới.

• Tiêu chuẩn Mỹ

• ASME: Hiệp hội Kỹ sư cơ khí Hoa Kỳ
• ANSI: Hiệp hội Tiêu chuẩn Quốc gia Hoa Kỳ
• API: Hiệp hội Dầu mỏ Hoa Kỳ
• MSS SP: Hiệp hội Tiêu chuẩn hóa Nhà sản xuất van và phụ kiện đường ống Hoa Kỳ
• ASTM: Hiệp hội thử nghiệp và vật liệu Hoa Kỳ
• NASE: Hiệp hội kỹ sư ngành chống ăn mòn
• AWS: Hiệp hội hàn Mỹ

• Tiêu chuẩn Anh Quốc: BS

• Tiêu chuẩn Trung Quốc: GB (BS)

• Tiêu chuẩn công nghiệp Nhật Bản: JIS, JPI

• Tiêu chuẩn Quốc gia Đức: DIN

• Tiêu chuẩn Quốc gia Pháp: NF

Tuy vậy, ở ngành công nghiệp ở Việt Nam thì các tiêu chuẩn phổ biến gồm: ANSI, DIN, JIS, BS. Chúng ta cùng tìm hiểu kỹ hơn về 4 chuẩn kết nối này nhé!

Tiêu Chuẩn JIS (Nhật Bản)

JIS (Japanese Industrial Standards) là tiêu chuẩn được ban hành bởi Ủy ban tiêu chuẩn công nghiệp Nhật Bản, được quy định sử dụng trong hầu hết các lĩnh vực công nghiệp tại quốc gia này. Đây là tiêu chuẩn châu Á uy tín nhất và được sử dụng phổ biến trên toàn thế giới hiện nay đó chính là tiêu chuẩn JIS đến từ Nhật Bản.

Hiện tại, tiêu chuẩn JIS không chỉ được sử dụng tại Nhật mà còn nhận được rất nhiều đánh giá cao từ các chuyên gia, sau đó được công nhận sử dụng trên toàn thế giới với những thiết bị chất lượng nhất.

Các sản phẩm van công nghiệp tuân thủ tiêu chuẩn JIS thường mang đến sự an tâm tuyệt đối cho người tiêu dùng khi được sản xuất theo các quy chuẩn chung, thích hợp với hầu hết các hệ thống lớn nhỏ trên toàn thế giới và mang đến khả năng vận hành vượt trội, bền bỉ, lâu dài và năng suất cao.

>> Van cầu gang JIS10K

Tiêu chuẩn JIS có nhiều tiêu chuẩn áp lực khác nhau như JIS 10K, JIS 20K, JIS 30K… Mỗi tiêu chuẩn áp lực sẽ thích hợp với từng môi trường hệ thống cụ thể, điều này giúp người sử dụng có thể dễ dàng lựa chọn được những sản phẩm phù hợp với nhu cầu sử dụng.

Các dòng van tiêu chuẩn JIS cũng được sản xuất với đa dạng kích thước, chất liệu khác nhau như inox, gang, đồng, thép, nhựa… nhằm đảm bảo thiết bị có thể dễ dàng ứng dụng trong nhiều môi trường lưu chất cụ thể.

Tiêu Chuẩn DIN (Đức)

DIN (Deutsches Institut für Normung) là tiêu chuẩn hàng đầu của Đức, được ban hành bởi “Uỷ ban tiêu chuẩn ngành công nghiệp Đức” năm 1917. Tiêu chuẩn DIN chủ yếu sử dụng trong lĩnh vực công nghiệp trong phạm vi nước Đức và các nước châu Âu. Tuy nhiên đến năm 1926, phạm vi hoạt động của chúng ngày càng rộng hơn khi có mức độ uy tín và độ tin cậy cao, được công nhận sử dụng trong nhiều lĩnh vực, dịch vụ khác. Đến năm 1975, DIN chính thức được công nhận là tiêu chuẩn quốc gia của Đức.

Đối với van công nghiệp, tiêu chuẩn DIN hiện đang quy định cho kích thước, chất liệu, phương thức kết nối và tiêu chuẩn áp lực. Mỗi thiết bị đảm bảo tiêu chuẩn DIN sẽ được từng mức áp lực cụ thể khác nhau, lựa chọn được tiêu chuẩn phù hợp sẽ giúp thiết bị sử dụng được lâu dài, ít xảy ra hư hỏng và mang đến năng suất vận hành vượt trội.

>> Van cầu gang DIN PN16

Tiêu Chuẩn ANSI (Hoa Kỳ)

ANSI là tiêu chuẩn công nghiệp được sử dụng khá phổ biến hiện nay, trong đó được ứng dụng rộng rãi trong lĩnh vực sản xuất van công nghiệp.

ANSI (American National Standards Institute) – Viện tiêu chuẩn Quốc gia Hoa Kỳ, đây là một tổ chức phi lợi nhuận nhằm ban hành, giám sát và điều phối để hợp thức hóa các tiêu chuẩn sử dụng trong các sản phẩm, quy trình, hệ thống, dịch vụ… tạo ra các quy ước chung để giúp mọi lĩnh vực được vận hành theo những quy chuẩn chung đã được cài đặt, từ đó mang đến sự đồng bộ về nhiều lĩnh vực.

Các dòng van công nghiệp được sản xuất theo từng tiêu chuẩn áp lực khác nhau, thông thường từ ANSI class 150 – ANSI class 2500, các tiêu chuẩn này tương ứng với từng mức áp lực cụ thể từ PN10 – PN200, điều này giúp người sử dụng dễ dàng lựa chọn được những thiết bị tương ứng với từng điều kiện môi trường cụ thể, từ đó giúp thiết bị phát huy được hết tối đa chức năng và tuổi thọ sử dụng được lâu dài.

>> Van cổng ANSI Class 150 RF

Tiêu Chuẩn BS

Tiêu chuẩn BS là một trong những tiêu chuẩn kỹ thuật quan trọng được thành lập bởi

BSI – British Standards Institute (Cơ quan Tiêu chuẩn Quốc gia) theo Hiến chương của Hoàng Gia Anh vào năm 1901. Tiêu chuẩn này ra đời nhằm thiết lập các mục tiêu chất lượng cho các loại hàng hóa thuộc từng lĩnh vực yêu cầu, trong đó được ứng dụng rất nhiều trong các thiết bị công nghiệp sản xuất từ chất liệu thép.

Các dòng mặt bích được thiết kế trên các thiết bị van công nghiệp thường được sản xuất thông qua tiêu chuẩn BS4504, còn các đường ren sẽ được sản xuất theo tiêu chuẩn BS… Đây là những ký hiệu quan trọng giúp người sử dụng dễ dàng lựa chọn được những sản phẩm van công nghiệp có tiêu chuẩn kết nối phù hợp với nhu cầu sử dụng.

Ứng dụng của các tiêu chuẩn van vông nghiệp

Để xác định rõ tiêu chuẩn valve công nghiệp ảnh hưởng như thế nào thì người ta thường dựa vào 2 yếu tố : tiêu chuẩn áp lực và tiêu chuẩn mặt bích.

Tiêu chuẩn áp lực

Mỗi thiết bị van công nghiệp được sản xuất theo một tiêu chuẩn áp lực cụ thể, chúng quy định mức áp lực tối đa mà thiết bị có thể chịu được, điều đó giúp người sử dụng lựa chọn được những sản phẩm tương ứng. Cụ thể như:

• Tiêu chuẩn JIS: JIS 5K (5kg/cm2), JIS 10K (10kg/cm2), JIS 16K (16kg/cm2), JIS 20K (20kg/cm2), JIS 30K (30kg/cm2)…
• Tiêu chuẩn DIN: PN10 (10Bar = 10kg/cm2), PN16 (16Bar = 16kg/cm2), PN25 (25Bar = 25kg/cm2), PN40 (40Bar = 40kg/cm2)…
• Tiêu chuẩn ANSI: ANSI class 150 (20bar = 20kg/cm2), ANSI Class 300 (50bar = 50kg/cm2), ANSI Class 400 (68 bar = 68kg/cm2), ANSI Class 600 (100bar = 100kg/cm2), ANSI Class 900 (150bar = 150kg/cm2), ANSI Class 1500 (260bar = 260kg/cm2), ANSI Class 250      0 (420bar = 420kg/cm2)…
• Tiêu chuẩn BS: PN6 (6bar = 6kg/cm2), PN10 (10bar = 10kg/cm2), PN16 (16bar = 16kg/cm2), PN25 (25 bar = 25kg/cm2), PN40 (40bar = 40kg/cm2), PN63 (63bar = 63kg/cm2)…

Tiêu chuẩn mặt bích

Mỗi loại mặt bích kết nối được thiết kế trên thân van công nghiệp sẽ được sản xuất với một tiêu chuẩn cụ thể. Các tiêu chuẩn này có chức năng xác định về kích thước, độ dày, đường kính trong, đường kính ngoài, số lỗ bu lông, khả năng chịu lực, khả năng chịu nhiệt của mặt bích.

• Mặt bích JIS: Trong tiêu chuẩn JIS, mặt bích được ký hiệu bằng JIS đứng trước kèm theo một số phía sau để quy định áp lực tiêu chuẩn cho sản phẩm. Cụ thể như JIS 5K, JIS 10K, JIS 16K, JIS 20K, JIS 30K…
• Mặt bích ANSI: Trong tiêu chuẩn ANSI, mặt bích được biểu thị bằng ký hiệu ANSI B16.5 class. Cụ thể ANSI B16.5 Class 150 , ANSI B16.5 Class 300, ANSI B16.5 Class 400 , ANSI B16.5 Class 600, ANSI B16.5 Class 900, ANSI B16.5 Class 1500, ANSI B16.5 Class 2500…

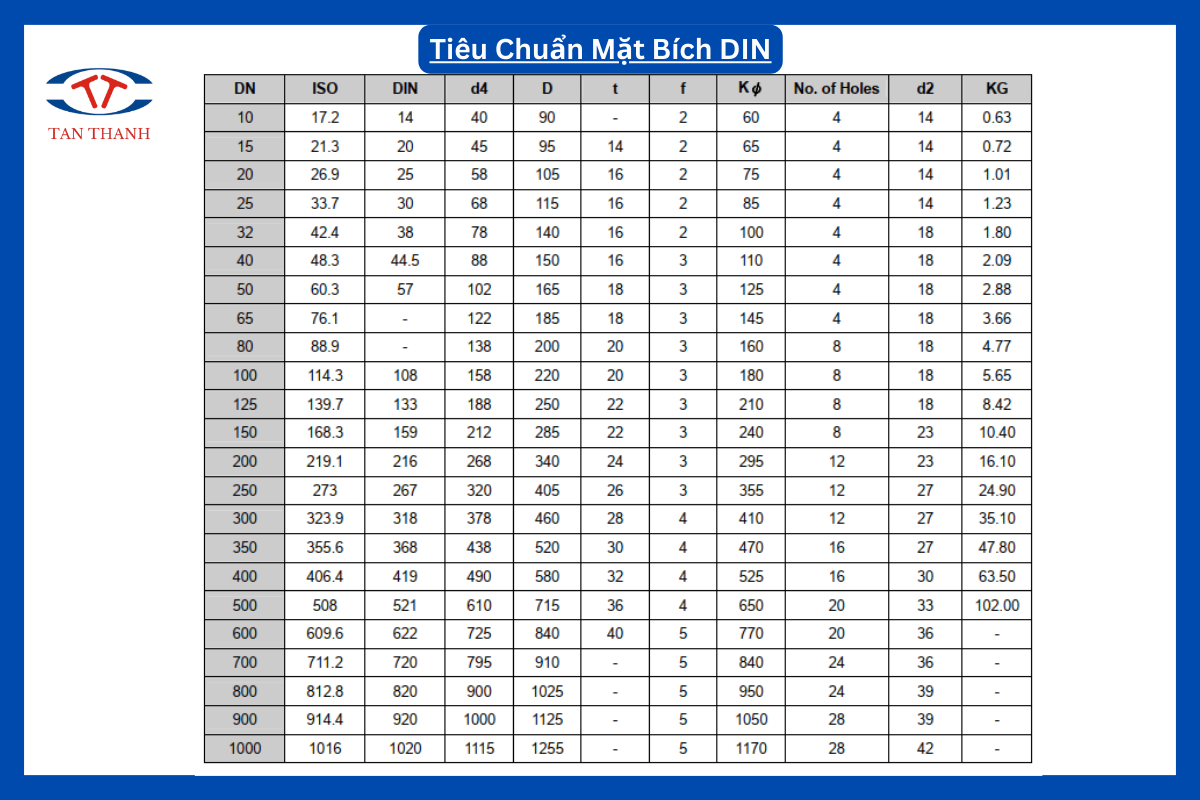

• Mặt bích DIN: Trong tiêu chuẩn DIN, mặt bích được quy định bằng các tiêu chuẩn DIN 2542, DIN 2543, DIN 2544, DIN 2545, theo sau các ký hiệu DIN sẽ là một tiêu chuẩn áp lực cụ thể, tiêu chuẩn áp lực được thể hiện bằng ký hiệu PN như PN6, PN10, PN16, PN25, PN40…
• Mặt bích tiêu chuẩn BS: Trong tiêu chuẩn BS, mặt bích sẽ được quy định ở tiêu chuẩn BS 4504, một số tiêu chuẩn áp lực được sử dụng cho mặt bích BS là: S4504 – PN2.5, BS4504 – PN6, BS4504 – PN10, BS4504 – PN16, BS4504 – PN25, BS4504 – PN40…

Tiêu chuẩn kiểm nghiệm van công nghiệp

Dựa vào từng quy định của mỗi quốc gia mà sẽ có bộ tiêu chuẩn kiểm nghiệp valve công nghiệp khác nhau. Dưới đây là một số tiêu chuẩn kiểm nghiệm valve phổ biến nhất:

• API 598:  Kiểm tra và thử nghiệm van công nghiệp
• ISO 5208: Thử nghiệm áp lực van công nghiệp
• BS EN 12266-1: Thử nghiệm áp suất van công nghiệp thay thế BS6755-1
• JB/T 9092: Kiểm tra và thử nghiệm van công nghiệp
• SHELL SPE77/302: Yêu cầu về vật liệu, kiểm tra và giấy chứng nhận van công nghiệp thông dụng
• SHELL SPE77/303: Yêu cầu về vật liệu, kiểm tra và giấy chứng nhận van công nghiệp có điều kiện làm việc đặc biệt

Tân Thành – Doanh nghiệp phân phối các dòng van công nghiệp JIS, ANSI, DIN… chính hãng

Các sản phẩm van công nghiệp hiện luôn có sẵn số lượng lớn tại Tân Thành với đa dạng chủng loại, xuất xứ, chất liệu và phương thức kết nối được sản xuất theo nhiều tiêu chuẩn công nghiệp khác nhau như đã nói ở trên. Ngoài ra, khi mua hàng tại Tân Thành, quý khách hoàn toàn yên tâm về chất lượng sản phẩm, xuất xứ, đầy đủ COCQ, bảo hành 12 tháng và tư vấn kỹ thuật hoàn toàn miễn phí.

Với những thông tin chi tiết về các tiêu chuẩn van công nghiệp thì hy vọng đã giúp ích cho quý khách hiểu thêm về van và đưa ra lựa chọn hợp lý cho hệ thống của mình. Hãy gọi hotline 0938 143 901 để được tư vấn miễn phí và báo giá. Hoặc truy cập vào website https://valvecongnghiep.com/ để xem tất cả các sản phẩm của chúng tôi.
