Hướng dẫn cách hàn mặt bích inox, thép và nhựa hiệu quả

Bạn đang tìm hiểu cách hàn mặt bích đúng kỹ thuật để đảm bảo độ kín và an toàn cho hệ thống đường ống? Trong lĩnh vực công nghiệp, việc hàn mặt bích không chỉ đòi hỏi tay nghề mà còn cần tuân thủ đúng quy trình tiêu chuẩn. Công ty van công nghiệp Tân Thành, đơn vị phân phối thiết bị và phụ kiện ống uy tín, sẽ chia sẻ chi tiết các bước hàn mặt bích chuyên nghiệp, giúp bạn thực hiện hiệu quả, bền vững và an toàn nhất.

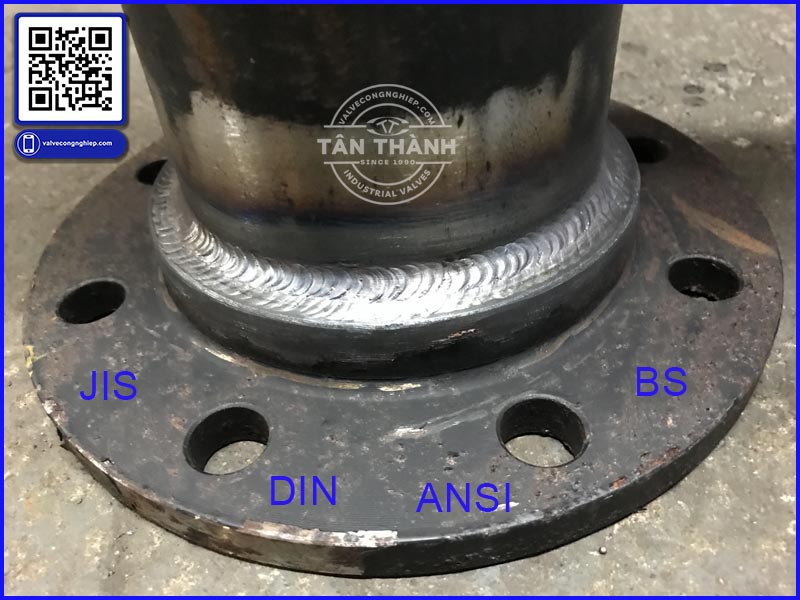

Hàn mặt bích cần đáp ứng tiêu chuẩn gì ?

Trước khi bắt tay vào hàn, việc hiểu rõ các tiêu chuẩn là yếu tố then chốt để đảm bảo chất lượng và an toàn. Tiêu chuẩn hàn mặt bích thường dựa trên các quy định quốc tế và khu vực, giúp thống nhất kích thước, áp lực chịu đựng và phương pháp kết nối.

Các tiêu chuẩn phổ biến bao gồm:

• ANSI/ASME (Mỹ): Phổ biến cho mặt bích thép và inox, với các cấp áp lực như Class 150, 300, 600. Ví dụ, ANSI B16.5 quy định kích thước mặt bích hàn cổ (welding neck flange) để chịu áp lực cao.
• DIN (Đức): Tập trung vào mặt bích châu Âu, với cấp PN10, PN16, phù hợp cho hệ thống nước và khí nén. DIN 2633 dành cho mặt bích cổ hàn.
• JIS (Nhật Bản): Như JIS B2220 với cấp 5K, 10K, 16K, thường dùng cho mặt bích inox và nhựa trong ngành thực phẩm.
• BS (Anh): BS 4504 cho mặt bích gang và thép, nhấn mạnh vào độ bền chống ăn mòn.

Khi hàn, cần tuân thủ tiêu chuẩn AWS (American Welding Society) cho kỹ thuật hàn, như sử dụng que hàn phù hợp với vật liệu (ví dụ, ER308 cho inox). Luôn kiểm tra chứng nhận vật liệu trước khi hàn để tránh sai sót. Tại Tân Thành, chúng tôi cung cấp mặt bích đạt chuẩn quốc tế, giúp bạn dễ dàng áp dụng trong dự án.

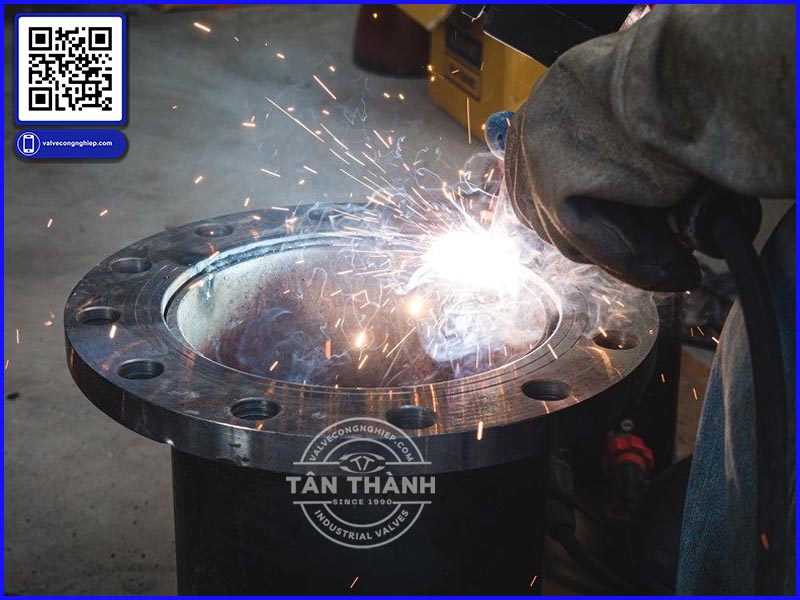

Các bước cơ bản trong cách hàn mặt bích

Chuẩn bị vật tư và thiết bị

• Mặt bích phù hợp với tiêu chuẩn JIS, ANSI hoặc DIN.
• Ống cần hàn (inox, thép, nhựa…).
• Máy hàn, que hàn hoặc dây hàn chuyên dụng.
• Thước, ê ke, kẹp cố định, máy mài để làm sạch bề mặt hàn.

Định vị và cân chỉnh mặt bích

Trước khi hàn, cần đặt mặt bích vuông góc với trục ống. Nếu lắp sai góc, hệ thống sẽ khó lắp ghép, gây rò rỉ khi vận hành. Đây là bước quan trọng trong cách hàn mặt bích nghiêng, đảm bảo bích không bị lệch.

Tiến hành hàn

• Với inox hoặc thép, thường dùng phương pháp hàn hồ quang tay (SMAW), hàn TIG hoặc MIG để cho mối hàn chắc chắn.
• Với nhựa, cần sử dụng máy hàn nhiệt chuyên dụng, đặc biệt khi kết hợp trong trường hợp cách hàn mặt bích nhựa với mặt bích inox hoặc hàn mặt bích nhựa với mặt bích thép.

Kiểm tra mối hàn

Sau khi hoàn tất, mối hàn cần được kiểm tra bằng mắt thường và các phương pháp kiểm định không phá hủy (NDT) để đảm bảo chất lượng, tránh nứt gãy khi hệ thống chịu áp lực.

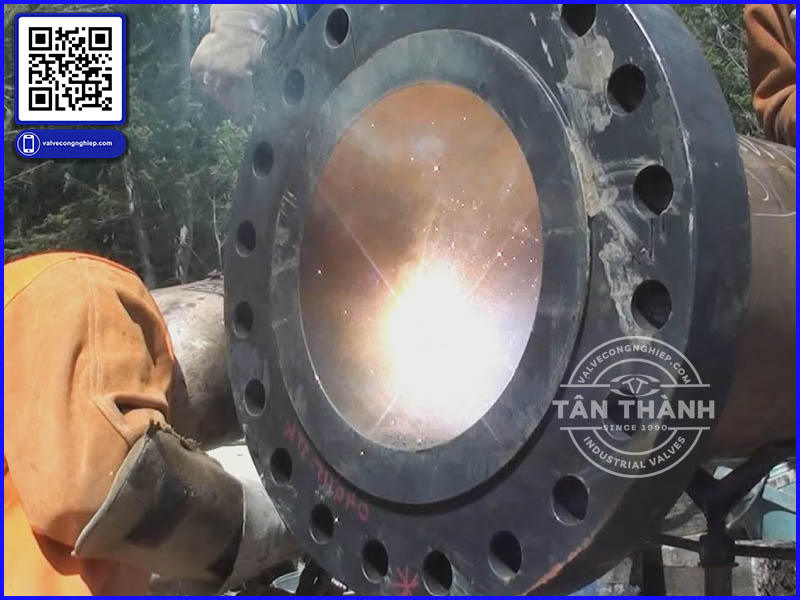

Kinh nghiệm hàn mặt bích với các loại vật liệu khác nhau

• Cách hàn mặt bích với ống inox: ưu tiên hàn TIG để đảm bảo mối hàn sáng bóng, không bị oxy hóa, đồng thời giữ độ bền cơ học.
• Cách hàn mặt bích nhựa với mặt bích inox: cần thêm vòng đệm hoặc adapter trung gian, tránh hiện tượng chênh lệch nhiệt độ làm nứt nhựa.
• Hàn mặt bích nhựa với mặt bích thép: thường dùng liên kết bu lông kết hợp lớp lót, thay vì hàn trực tiếp để tăng độ an toàn.
• Mặt bích gang có hàn được không: gang giòn, khả năng hàn kém. Thực tế, mặt bích gang thường được đúc liền với chi tiết hoặc khoan lỗ bắt bu lông thay vì hàn.

Tổng hợp các cách hàn mặt bích

Kỹ thuật hàn mặt bích bao gồm nhiều loại: hàn với mặt bích nhựa, mặt bích thép, ống inox, ống thép,… Chi tiết từng quy trình xem tại dưới:

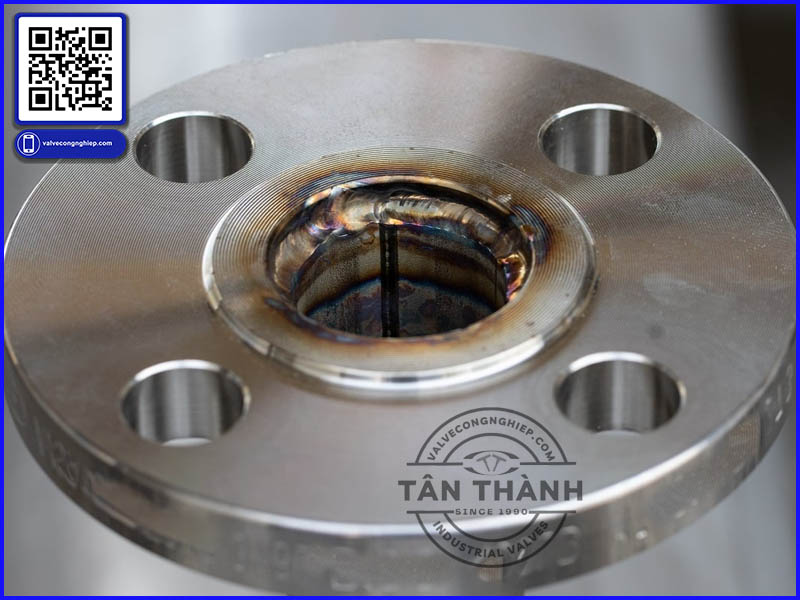

Cách hàn mặt bích với ống inox

Hàn mặt bích với ống inox đòi hỏi kỹ thuật chính xác để tránh biến dạng nhiệt và ôxy hóa. Inox có tính dẫn nhiệt thấp, nên dễ bị nứt nếu hàn không đúng cách.

Các bước thực hiện:

1. Chuẩn bị: Làm sạch bề mặt ống inox và mặt bích bằng dung dịch tẩy dầu mỡ. Sử dụng thước thủy để đảm bảo ống nằm ngang, mặt bích vuông góc 90 độ với ống.
2. Cố định: Hàn chấm 4 điểm (trên, dưới, trái, phải) để giữ vị trí. Sử dụng máy hàn TIG với khí argon để tránh ôxy hóa.
3. Hàn ngoài: Hàn lớp ngoài trước, theo vòng tròn từ ngoài vào trong, với dòng điện 80-120A tùy độ dày.
4. Hàn trong: Hàn lớp trong miệng ống, tránh hàn quá dày để dễ mài nhẵn sau.
5. Kiểm tra: Dùng thước đo kiểm tra độ phẳng, thử áp lực để phát hiện rò rỉ.

Mẹo từ chuyên gia: Sử dụng que hàn ER316L cho inox 316 để tăng độ chống ăn mòn. Thời gian hàn nên ngắn để tránh làm nóng quá mức, dẫn đến biến màu inox.

Cách hàn mặt bích nghiêng

Hàn mặt bích nghiêng thường xảy ra khi hệ thống đường ống không nằm ngang, như trong các công trình xây dựng hoặc tàu biển. Vị trí nghiêng làm khó kiểm soát hồ quang và dòng chảy kim loại nóng chảy.

Hướng dẫn chi tiết:

• Vị trí chuẩn bị: Đặt ống và mặt bích trên giá đỡ điều chỉnh góc nghiêng. Sử dụng kẹp chuyên dụng để cố định.
• Kỹ thuật hàn: Sử dụng phương pháp hàn TIG hoặc MIG với góc que hàn 15-20 độ so với bề mặt. Hàn từ dưới lên trên để tránh chảy xệ.
• Lớp hàn: Hàn lớp đáy trước, sau đó lớp phủ. Dòng điện thấp hơn bình thường (60-100A) để kiểm soát.
• An toàn: Mang kính bảo hộ và găng tay chống cháy, vì vị trí nghiêng dễ gây bỏng.

Trong thực tế, hàn nghiêng đòi hỏi kinh nghiệm cao. Nếu bạn mới bắt đầu, hãy luyện tập trên mẫu thử trước khi áp dụng thực tế.

Cách hàn mặt bích nhựa với mặt bích inox

Kết nối mặt bích nhựa (như PVC hoặc HDPE) với mặt bích inox là thách thức vì hai vật liệu khác nhau về tính chất nhiệt và hóa học. Không thể hàn trực tiếp bằng nhiệt điện thông thường, mà cần sử dụng phương pháp kết nối cơ học hoặc chuyển tiếp.

Cách thực hiện:

• Sử dụng adapter: Lắp mặt bích nhựa vào ống nhựa bằng hàn nhiệt (sử dụng máy hàn nhiệt HDPE với nhiệt độ 200-250°C). Sau đó, kết nối với mặt bích inox qua bulong và gioăng cao su EPDM để đảm bảo kín khít.
• Kết nối bulong: Đặt gioăng giữa hai mặt bích, siết bulong theo thứ tự chéo với lực siết 20-30 Nm tùy kích thước.
• Kiểm tra: Thử áp lực thấp (1-2 bar) để kiểm tra rò rỉ.

Lưu ý: Tránh hàn trực tiếp vì nhựa sẽ chảy ở nhiệt độ thấp hơn inox, dẫn đến hư hỏng. Phương pháp này phổ biến trong hệ thống nước thải hoặc hóa chất.

Hàn mặt bích nhựa với mặt bích thép

Tương tự như với inox, hàn mặt bích nhựa với thép không dùng hàn nhiệt trực tiếp do sự khác biệt vật liệu. Thép dễ bị ăn mòn nếu tiếp xúc lâu với nhựa ở môi trường ẩm.

Các bước:

1. Hàn mặt bích nhựa: Sử dụng hàn nhiệt đối đầu (butt fusion) cho ống nhựa và mặt bích, với thời gian làm nóng 10-20 giây.
2. Kết nối với thép: Sử dụng mặt bích thép mạ kẽm để chống gỉ, kết nối qua bulong và gioăng silicone chịu hóa chất.
3. Bảo vệ: Sơn phủ epoxy lên mặt bích thép để tăng độ bền.

Ưu điểm của cách này là dễ tháo lắp, phù hợp cho hệ thống tạm thời. Nếu cần độ kín cao, có thể dùng keo dán chuyên dụng cho nhựa-thép.

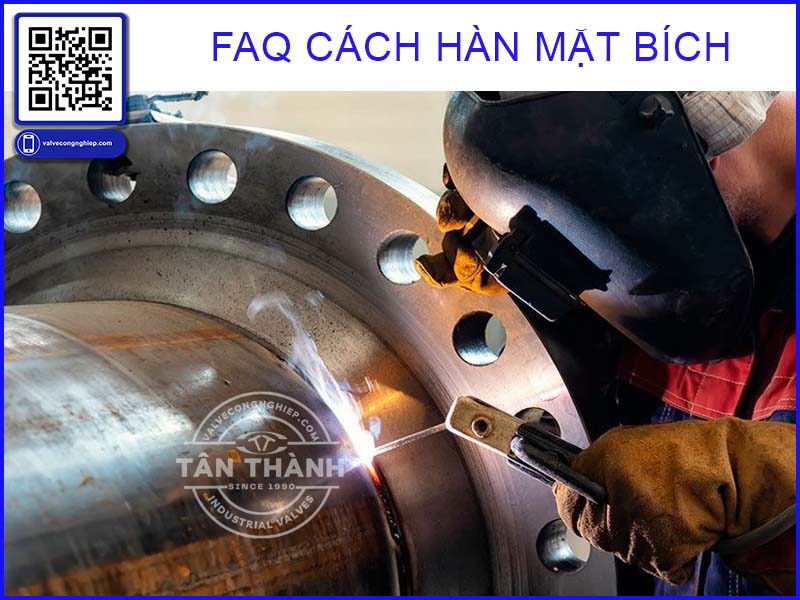

FAQ câu hỏi hay gặp khi hàn mặt bích

Có 5 câu hỏi mà khi hàn mặt bích Flange, khách hàng thường xuyên nhờ Tân Thành tư vấn giải đáp. Mời quý bạn đọc cùng theo dõi ngay phía bên dưới:

Mặt bích gang có hàn được không

Mặt bích gang (cast iron flange) thường được dùng trong hệ thống nước và khí, nhưng câu hỏi “mặt bích gang có hàn được không” là phổ biến vì gang dễ nứt khi hàn do tính giòn cao.

Câu trả lời: Có thể hàn, nhưng khó và cần kỹ thuật đặc biệt, không khuyến khích cho người mới. Gang xám hoặc gang cầu có thể hàn bằng que hàn niken (như ENi-CI) với phương pháp hàn nguội (preheat thấp).

Lý do khó hàn:

• Gang dễ tạo graphite khi nóng, dẫn đến nứt.
• Cần preheat gang lên 200-300°C trước hàn, sau đó làm nguội chậm.

Thay thế: Thường dùng kết nối bulong hoặc ren cho mặt bích gang, tránh hàn trực tiếp. Nếu bắt buộc, sử dụng hàn TIG với khí argon và kiểm tra siêu âm sau hàn.

Mặt bích hàn chân cần bao nhiêu vật tư

Mặt bích hàn chân (slip-on hoặc socket weld flange) yêu cầu tính toán vật tư chính xác để tránh lãng phí. Số lượng phụ thuộc vào kích thước, vật liệu và độ dài đường hàn.

Ước tính cơ bản cho một mặt bích DN100 (inox):

• Que hàn: 0.5-1 kg (ER308 cho TIG), tùy độ dày 5-10mm.
• Khí bảo vệ: 10-20 lít argon/phút, tổng 5-10 lít cho một mối hàn.
• Vật tư phụ: Gioăng 1 cái, bulong 8-12 cái (nếu kết nối), dung dịch tẩy 0.5 lít.
• Công cụ: Máy hàn TIG (công suất 200A), mài góc, thước đo.

Tổng chi phí vật tư khoảng 500.000-1.000.000 VNĐ cho một mối hàn tiêu chuẩn. Luôn dự phòng 20% để tránh gián đoạn.

Khi hàn mặt bích với ống inox nên dùng phương pháp nào?

Tốt nhất nên sử dụng hàn TIG (GTAW) vì cho mối hàn sáng, đẹp, ít biến dạng và đảm bảo độ bền cơ học.

Cách hàn mặt bích nhựa với mặt bích inox có khả thi không?

Có thể nhưng không nên hàn trực tiếp. Thường sẽ dùng phụ kiện trung gian hoặc bulông kết hợp gioăng làm kín để tránh hỏng vật liệu nhựa do nhiệt.

Cách hàn mặt bích nghiêng có khó không?

Hàn mặt bích ở vị trí nghiêng hoặc không thuận tay khó hơn hàn ở tư thế bằng phẳng. Người thợ cần giữ đúng góc, cố định chắc chắn để tránh lệch, đồng thời điều chỉnh tốc độ hàn phù hợp.

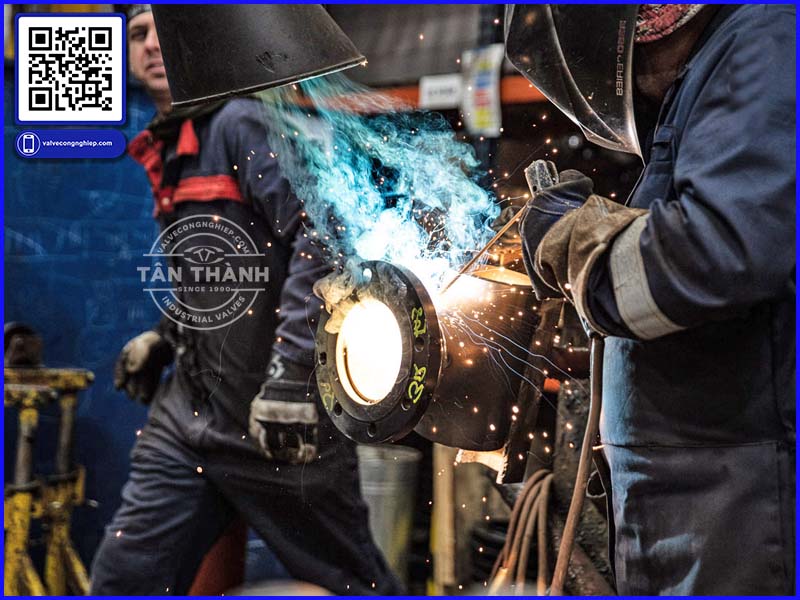

Lưu ý khi thực hiện hàn mặt bích

Để đảm bảo mối hàn mặt bích đạt chất lượng và độ bền cao, người thợ hàn cần chú ý đến từng chi tiết trong quá trình thực hiện. Từ việc chuẩn bị bề mặt, lựa chọn phương pháp hàn phù hợp cho từng loại vật liệu, cho đến tuân thủ nghiêm ngặt các quy định an toàn lao động, tất cả đều đóng vai trò quan trọng để tạo nên mối hàn chắc chắn, thẩm mỹ và an toàn khi sử dụng.

• Luôn làm sạch bề mặt trước khi hàn để mối hàn bám chắc.
• Khi hàn inox, cần dùng khí bảo vệ Argon để chống oxy hóa.
• Với hàn nhựa, nên kiểm soát nhiệt độ đều, tránh cháy bề mặt.
• Luôn tuân thủ an toàn lao động: găng tay, kính hàn, mặt nạ phòng khói.

Việc nắm vững cách hàn mặt bích giúp hệ thống đường ống, van công nghiệp hoạt động ổn định, hạn chế rò rỉ và tăng tuổi thọ thiết bị. Dù hàn inox, thép hay nhựa, bạn cũng cần tuân thủ tiêu chuẩn hàn mặt bích, lựa chọn phương pháp phù hợp cho từng vật liệu. Nếu bạn cần tư vấn thêm về mặt bích, van công nghiệp và phụ kiện đường ống, hãy liên hệ công ty Tân Thành – đối tác uy tín, chuyên nghiệp trong lĩnh vực cơ khí và công nghiệp.
