Hướng dẫn kỹ thuật cách lắp đặt van cổng van cửa chuẩn xác

Tại Van công nghiệp Tân Thành, chúng tôi hiểu rằng lắp đặt chính xác là bước khởi đầu quan trọng cho sự vận hành hiệu quả của van công nghiệp. Với vai trò là chuyên gia kỹ thuật có trên 10 năm kinh nghiệm tư vấn, lắp đặt và bảo trì tại công ty, tôi rất vinh hạnh được chia sẻ cùng quý vị các bước và yêu cầu kỹ thuật cốt lõi khi lắp đặt van cổng – loại van không thể thiếu trong nhiều hệ thống đường ống hiện nay. Cùng chúng tôi tìm hiểu về cách lắp đặt van cổng trong bài viết này nhé.

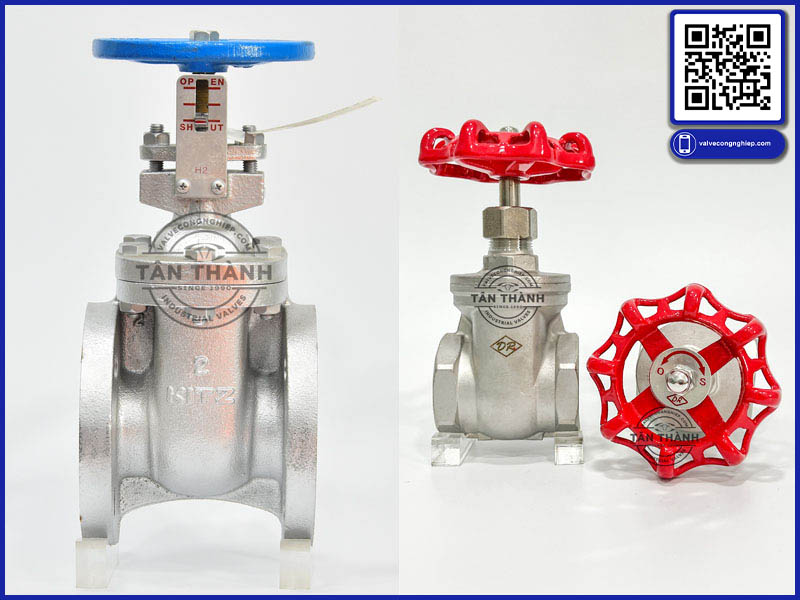

Tổng quan về van cổng

Van cổng, van cửa hay Gate Valve là loại van công nghiệp đóng mở bằng cách nâng hạ một đĩa van hình chữ nhật hoặc hình tròn. Chức năng chính của van cổng là đóng mở hoàn toàn dòng chảy, không phù hợp để điều tiết lưu lượng. Ưu điểm của van cổng là ít gây cản trở dòng chảy khi mở hoàn toàn, giá thành tương đối thấp. Tuy nhiên, van cổng có nhược điểm là thời gian đóng mở chậm, không phù hợp với điều kiện đóng mở thường xuyên.

Trên thị trường hiện nay có nhiều loại van cổng khác nhau, được phân loại theo vật liệu chế tạo (gang, thép, inox,…), kiểu kết nối (mặt bích, nối ren, nối hàn, dán keo) và tiêu chuẩn (JIS, DIN, BS,…).  Mỗi loại van cổng đều bao gồm các thành phần chính như thân van, đĩa van, trục van, nắp van và gioăng làm kín. Để đảm bảo van cổng hoạt động hiệu quả và an toàn, việc lắp đặt đúng kỹ thuật là vô cùng quan trọng.

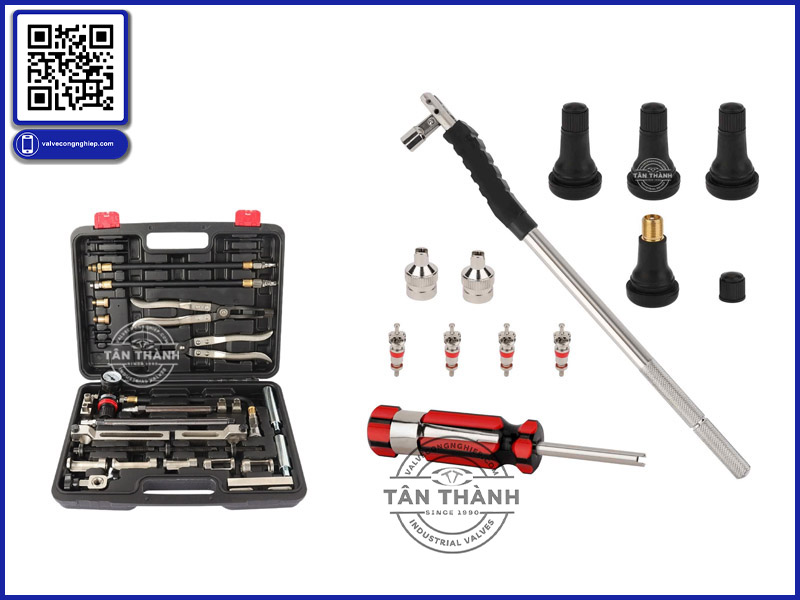

Các bước chuẩn bị trước khi lắp đặt van cổng

Trước khi tiến hành lắp đặt, chúng ta cần chuẩn bị kỹ lưỡng:

• Kiểm tra kỹ van cổng: Đảm bảo van mới 100%, không bị hư hỏng, biến dạng. Kiểm tra kích thước van, tiêu chuẩn mặt bích (nếu có) phải phù hợp với đường ống. Vận hành thử Gate Valve để đảm bảo hoạt động trơn tru, không bị kẹt.
• Kiểm tra đường ống: Đảm bảo đường ống sạch sẽ, không có vật cản. Kiểm tra kích thước, vật liệu đường ống phải phù hợp với van.
• Chuẩn bị dụng cụ: Cờ lê, mỏ lết (phù hợp với kích thước van), dụng cụ đo (thước dây, thước kẹp), keo dán (đối với van dán keo), máy hàn (đối với van nối hàn) và các vật tư phụ khác như gioăng làm kín, bu lông, đai ốc,…

Hướng dẫn cách lắp đặt từng loại van cổng

Sau khi đã chuẩn bị đầy đủ, chúng ta tiến hành lắp đặt van cổng theo từng loại kết nối.

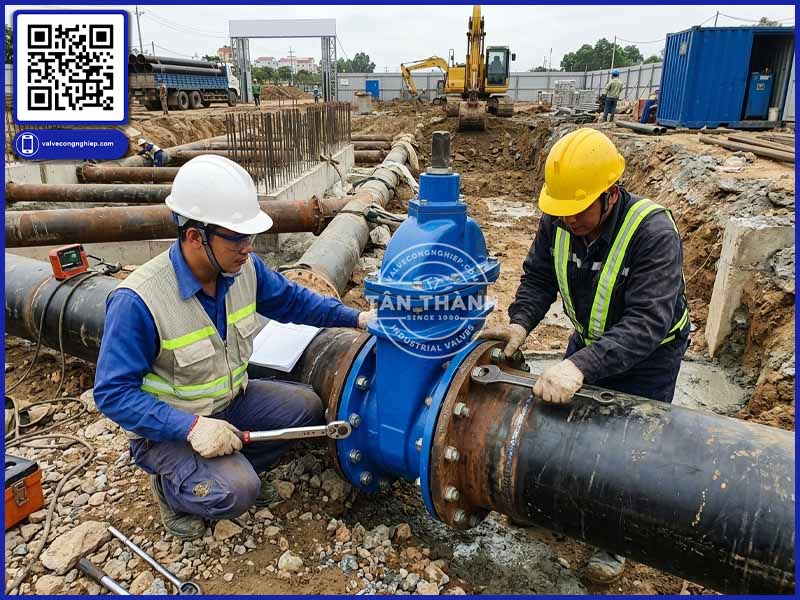

Cách lắp van cổng mặt bích

• Bước 1: Vệ sinh mặt bích của van và đường ống.
• Bước 2: Lắp gioăng làm kín vào mặt bích của van.
• Bước 3: Đưa van vào giữa hai mặt bích của đường ống.
• Bước 4: Lắp bu lông và siết đều các đai ốc theo hình chữ X.
• Bước 5: Kiểm tra độ kín bằng cách thử áp lực.

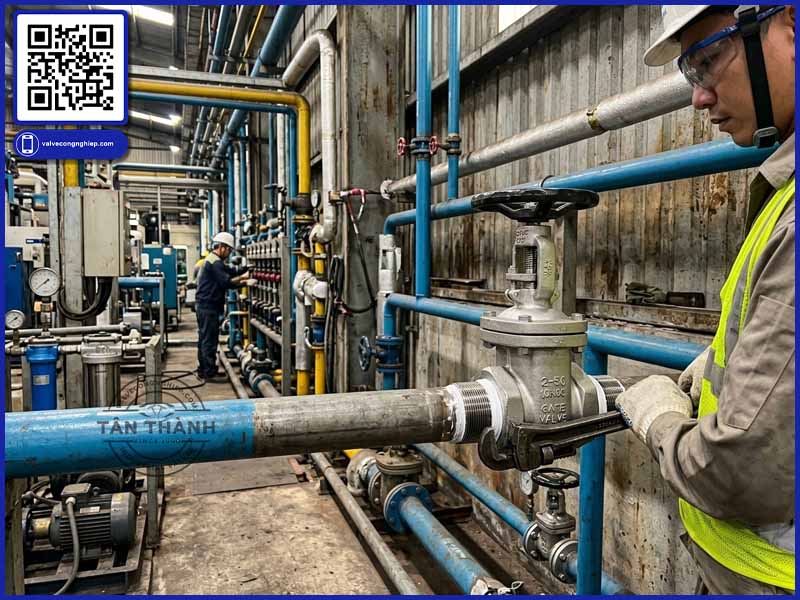

Cách lắp van cổng nối ren

• Bước 1: Vệ sinh ren của van và đường ống.
• Bước 2: Quấn băng tan PTFE lên ren của đường ống.
• Bước 3: Vặn van vào đường ống bằng tay cho đến khi chặt.
• Bước 4: Dùng cờ lê siết thêm 1/4 đến 1/2 vòng.
• Bước 5: Kiểm tra độ kín bằng cách thử áp lực.

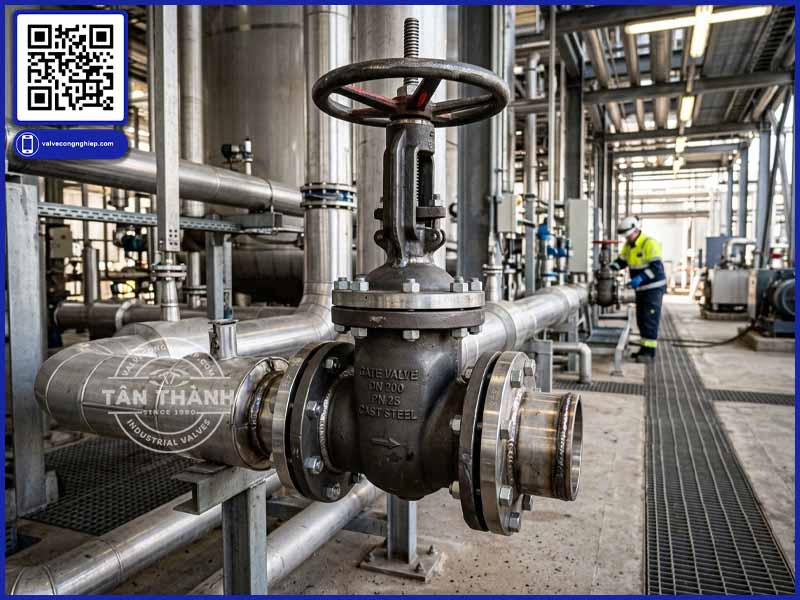

Cách lắp van cổng nối hàn

• Bước 1: Vệ sinh đầu hàn của van và đường ống.
• Bước 2: Căn chỉnh van và đường ống, đảm bảo đồng tâm.
• Bước 3: Hàn cố định van vào đường ống bằng phương pháp hàn phù hợp.
• Bước 4: Kiểm tra mối hàn, đảm bảo không có lỗ hổng, rò rỉ.
• Bước 5: Kiểm tra độ kín bằng cách thử áp lực.

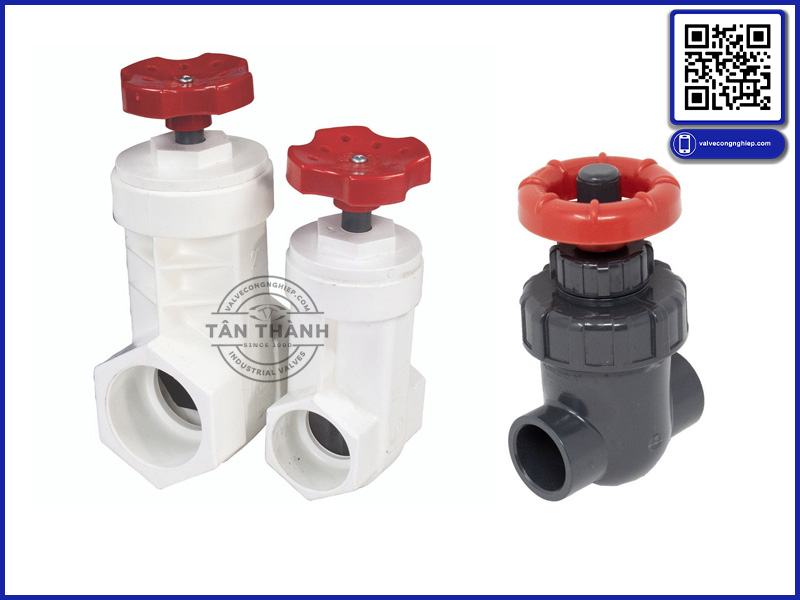

Cách lắp van cổng dán keo

• Bước 1: Vệ sinh bề mặt dán keo của van và đường ống.
• Bước 2: Bôi keo dán lên bề mặt dán keo của van và đường ống.
• Bước 3: Đưa van vào đường ống và giữ cố định trong khoảng thời gian quy định.
• Bước 4: Kiểm tra độ kín bằng cách thử áp lực sau khi keo khô hoàn toàn.

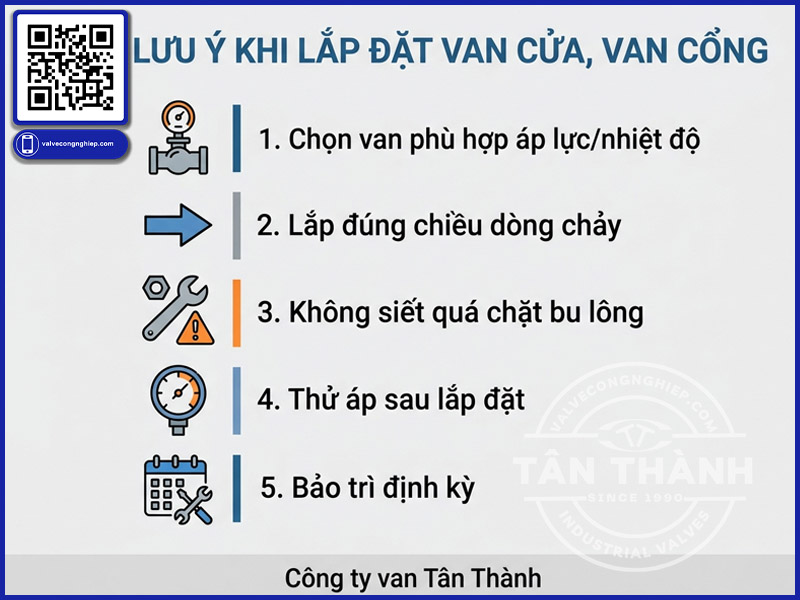

Các lưu ý khi lắp đặt van cửa, van cổng

Trong quá trình lắp đặt van cửa, van cổng cần lưu ý một số điểm sau:

• Lựa chọn loại van phù hợp với yêu cầu của hệ thống (áp lực, nhiệt độ, lưu chất).
• Lắp đặt van cổng đúng chiều dòng chảy (thường được chỉ định trên thân van).
• Không siết bu lông quá chặt, tránh làm hỏng ren hoặc mặt bích.
• Thử áp lực hệ thống sau khi lắp đặt để kiểm tra độ kín.
• Bảo trì van định kỳ để đảm bảo hoạt động hiệu quả và kéo dài tuổi thọ.
• Việc lựa chọn đúng loại van cổng đóng vai trò then chốt trong việc đảm bảo hiệu suất và tuổi thọ của hệ thống đường ống.

Tổng hợp các mẫu van cổng giá rẻ, uy tín đang được bán tại công ty van Tân Thành. Xem ngay nhé !

VAN CỬA KITZ 10FCHI

VAN CỬA GANG TY CHÌM PN16 (ĐỆM CAO SU) JOEUN

Van cửa thép A105 Class 800 nối ren DR

Van cửa đồng nối bích JIS5K F7367

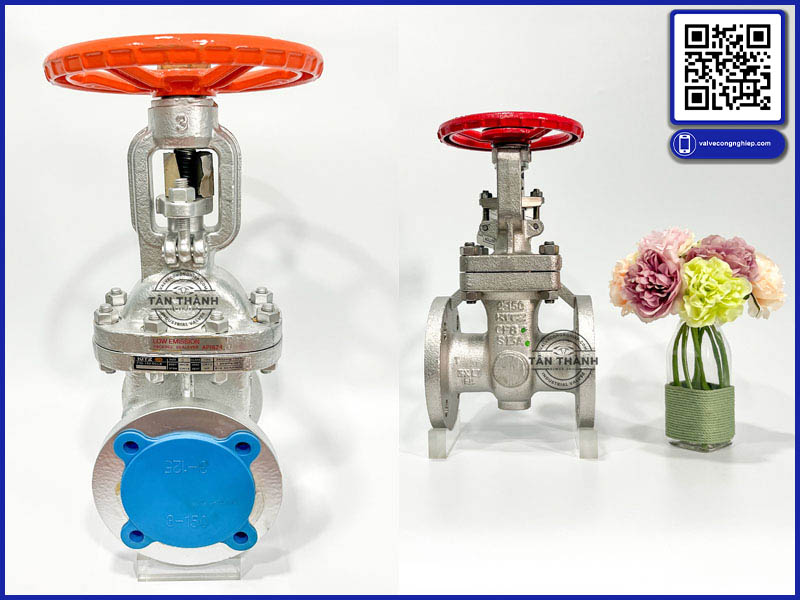

Lựa chọn van cổng phù hợp với đường ống và lưu chất

Để lựa chọn van cổng phù hợp, cần xem xét các yếu tố sau:

Xác định loại lưu chất: Lưu chất là yếu tố quan trọng nhất. Cần xem xét lưu chất là chất lỏng, khí, hơi hay hỗn hợp; có tính ăn mòn, mài mòn hay không; nhiệt độ và áp suất làm việc.

• Lưu chất ăn mòn: Chọn van bằng inox, nhựa hoặc vật liệu chịu ăn mòn.
• Lưu chất có nhiệt độ cao: Chọn van có gioăng làm kín chịu nhiệt.
• Lưu chất có độ nhớt cao: Chọn van có kích thước lớn hơn để giảm áp suất.

Xác định vật liệu đường ống: Đường ống bằng thép, inox, nhựa,… sẽ ảnh hưởng đến việc lựa chọn vật liệu và kiểu kết nối của van.

• Đường ống thép: Thường dùng van cổng gang, thép với kết nối mặt bích hoặc nối hàn.
• Đường ống inox: Thường dùng van cổng inox với kết nối mặt bích hoặc nối hàn.
• Đường ống nhựa: Thường dùng van cổng nhựa với kết nối dán keo hoặc nối ren.

Xác định kích thước đường ống: Đường kính danh nghĩa (DN) của van phải phù hợp với đường kính đường ống.

Xác định áp suất và nhiệt độ làm việc: Van phải chịu được áp suất và nhiệt độ làm việc của hệ thống.

Yêu cầu về điều khiển: Van cổng tay gạt, van cổng điều khiển bằng điện hoặc khí nén.

So sánh van cổng và van cầu dựa vào những tiêu chí nào ? Hướng dẫn cách so sánh đúng chuẩn từ chuyên gia.

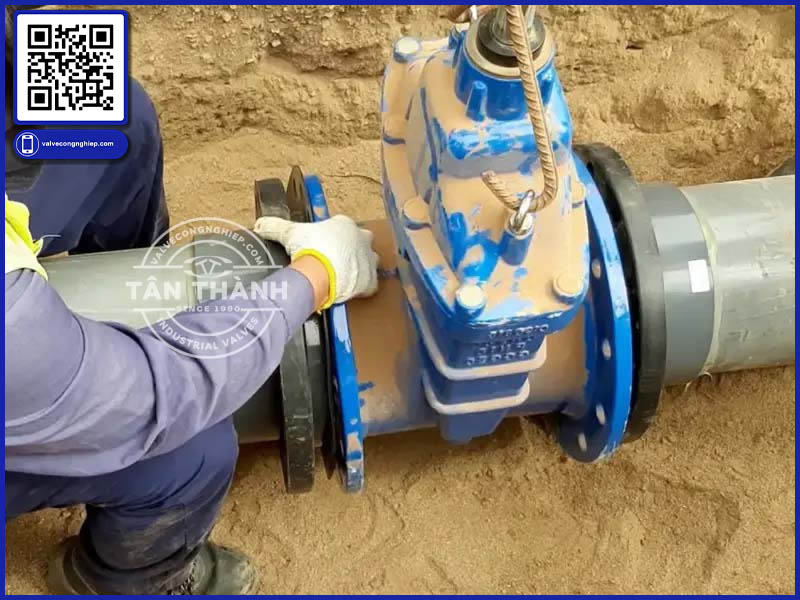

Biện pháp bảo trì van cổng

Van cổng, giống như bất kỳ thiết bị cơ khí nào khác, cần được bảo trì thường xuyên để đảm bảo hoạt động ổn định và kéo dài tuổi thọ. Dưới đây là một số biện pháp bảo trì van cổng cơ bản:

• Kiểm tra định kỳ: Kiểm tra van thường xuyên để phát hiện sớm các dấu hiệu hư hỏng như rò rỉ, kẹt van, mài mòn,… Tùy thuộc vào tuần suất hoạt động mà người điều hành tính toán tần suất kiểm tra dựa vào môi trường làm việc.
• Vệ sinh van: Vệ sinh van định kỳ để loại bỏ cặn bẩn, rỉ sét, giúp van hoạt động trơn tru.
• Bôi trơn: Bôi trơn các bộ phận chuyển động của van như trục van, bánh răng để giảm ma sát, mài mòn.
• Kiểm tra và thay thế gioăng làm kín: Gioăng làm kín là bộ phận quan trọng, cần kiểm tra và thay thế định kỳ để đảm bảo độ kín của van.
• Bảo dưỡng định kỳ: Thực hiện bảo dưỡng định kỳ theo hướng dẫn của công ty sản xuất van.

Một số kinh nghiệm thực tế

Qua quá trình làm việc, tôi đã có cơ hội lắp đặt van cổng, van cửa cho nhiều dự án lớn, tiêu biểu như nhà máy sản xuất nệm Kymdan và nhà máy bia Heineken.  Từ những kinh nghiệm thực tế này, tôi nhận thấy việc lựa chọn đúng chủng loại van, lắp đặt chính xác và bảo trì định kỳ là yếu tố then chốt để đảm bảo hệ thống vận hành ổn định, an toàn và hiệu quả.

Một số thương hiệu van cổng uy tín trên thị trường mà tôi thường sử dụng và khuyên dùng bao gồm: Kitz, Joeun, DR, …

Hy vọng những chia sẻ trên đây sẽ giúp ích cho quý bạn đọc trong việc lắp đặt và bảo trì van cổng.  Nếu có bất kỳ thắc mắc nào, quý vị vui lòng liên hệ với van công nghiệp Tân Thành để được tư vấn chi tiết hơn. Xin cảm ơn!
