Lọc nón Cone Strainers là gì và ưu nhược điểm của lọc tạm thời

Trong hệ thống đường ống công nghiệp, việc loại bỏ cặn bẩn và tạp chất khỏi lưu chất là yếu tố quan trọng để bảo vệ bơm, van và các thiết bị đo lường. Lọc nón (Cone Strainers) là thiết bị lọc được thiết kế dạng hình nón, thường lắp tại đầu vào của đường ống nhằm giữ lại các hạt rắn, mạt kim loại hoặc tạp chất trước khi dòng chảy đi qua các thiết bị quan trọng. Trong bài viết này, van công nghiệp Tan Thanh sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và ứng dụng của lọc nón trong hệ thống công nghiệp.

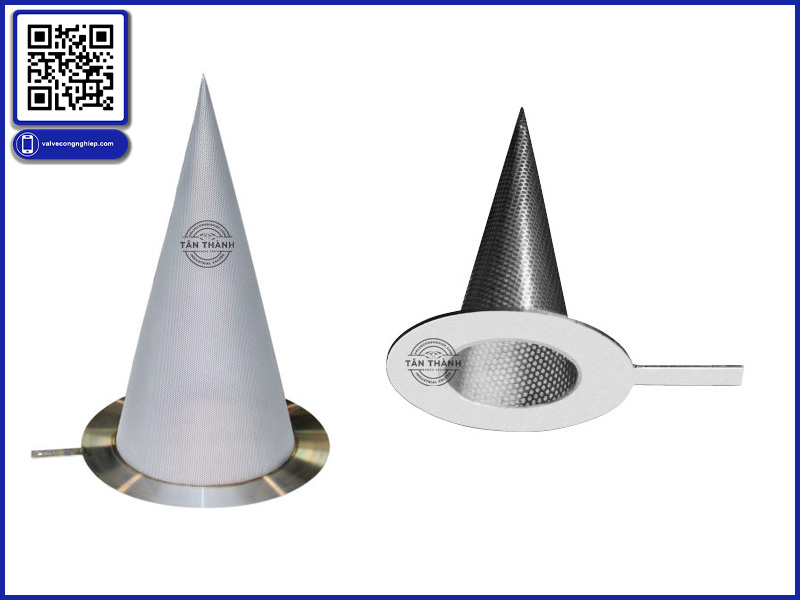

Lọc nón Cone Strainers là gì?

Lọc nón Cone Strainers là một loại thiết bị lọc cơ học được sử dụng trong hệ thống đường ống công nghiệp nhằm loại bỏ cặn bẩn, mạt kim loại và các hạt rắn có trong lưu chất trước khi chúng đi vào các thiết bị quan trọng như bơm, van điều khiển, đồng hồ đo hoặc bộ trao đổi nhiệt. Thiết bị này có hình dạng nón (cone) và thường được lắp tạm thời giữa hai mặt bích đường ống để bảo vệ hệ thống trong giai đoạn vận hành thử hoặc khi cần lọc tạp chất.

Nhờ cấu tạo đơn giản nhưng hiệu quả, Cone Strainers giúp ngăn ngừa tắc nghẽn, giảm nguy cơ hư hỏng thiết bị và đảm bảo dòng chảy trong hệ thống vận hành ổn định hơn. Trong thực tế, loại lọc này thường được sử dụng trong các ngành như dầu khí, hóa chất, xử lý nước, năng lượng và công nghiệp chế tạo.

Cone Strainers thường được sử dụng trong các hệ thống:

• Bảo vệ máy móc: Giúp ngăn chặn các hạt lớn lọt vào hệ thống, gây hư hại thiết bị như bơm, máy nén.
• Lọc tạm thời: Sử dụng trong các giai đoạn kiểm tra, chạy thử nghiệm trước khi đưa hệ thống vào vận hành chính thức.

Cấu tạo của Cone Strainers

Cone Strainers có cấu tạo đơn giản nhưng hiệu quả cao, bao gồm các phần sau:

• Thân hình nón: Được thiết kế dạng hình nón để tối ưu hóa diện tích lọc.
• Lưới lọc: Thường làm bằng thép không gỉ (Inox 304, Inox 316) hoặc các hợp kim chống ăn mòn khác, giúp chống gỉ và kéo dài tuổi thọ thiết bị.
• Độ dày và kích thước lỗ lọc: Có thể tùy chỉnh để phù hợp với kích thước hạt cần lọc.

Thiết kế hình nón giúp tối ưu dòng chảy khi chất lỏng hoặc khí đi qua, đồng thời tăng diện tích tiếp xúc của lưới lọc mà không làm tăng kích thước tổng thể của bộ lọc.

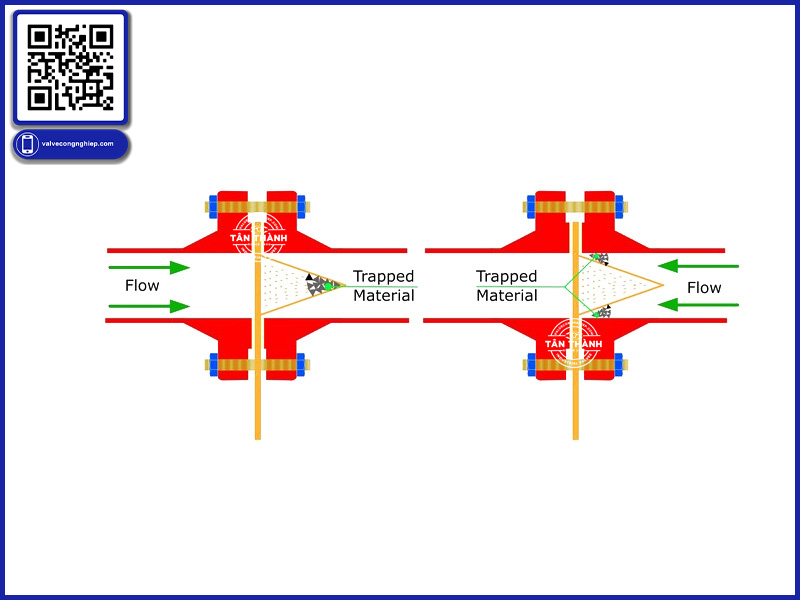

Nguyên lý hoạt động của Cone Strainers

Nguyên lý hoạt động của Cone Strainers khá đơn giản nhưng hiệu quả:

• Dòng chất lỏng hoặc khí đi qua từ phần rộng của nón tới phần hẹp.
• Khi đi qua lưới lọc, các hạt cặn bẩn lớn hơn kích thước của lỗ lọc sẽ bị giữ lại trên bề mặt lưới.
• Các hạt nhỏ và chất lỏng sạch sẽ tiếp tục chảy qua hệ thống.

Thiết kế này giúp tối ưu hóa dòng chảy, giảm tối đa hiện tượng tắc nghẽn và giảm áp suất khi lọc, từ đó bảo vệ hệ thống và tăng tuổi thọ cho các thiết bị trong dây chuyền.

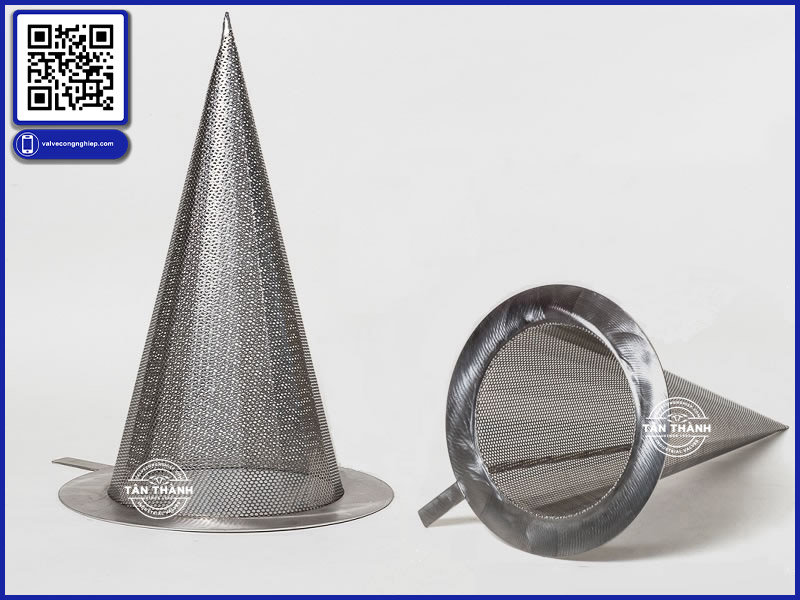

Ưu điểm và nhược điểm của Cone Strainers

Ưu điểm

• Diện tích lọc lớn: Thiết kế hình nón giúp tăng diện tích lọc mà không làm tăng kích thước.
• Dễ dàng lắp đặt và tháo rời: Phù hợp cho các ứng dụng cần lọc tạm thời và dễ bảo trì.
• Giảm thời gian ngừng hoạt động: Với thiết kế đơn giản và dễ vệ sinh, Cone Strainers giúp giảm thiểu thời gian bảo trì.
• Chi phí thấp: Lựa chọn kinh tế cho các hệ thống cần lọc sơ bộ mà không yêu cầu lọc tinh.

Nhược điểm

• Không phù hợp cho lọc tinh: Chỉ hiệu quả trong việc giữ lại các hạt lớn, không phù hợp cho các ứng dụng yêu cầu lọc tinh.
• Áp lực và nhiệt độ: Chịu áp lực và nhiệt độ không cao bằng một số bộ lọc khác như Basket Strainers hoặc Y Strainers.

Plate Strainers cùng với Cone Strainer tạo nên tập hợp các thiết bị lọc tạm thời nhỏ gọn và tiện lợi. Vậy nên sử dụng loại nào để nâng cao hiệu suất làm việc ? Xem ngay để biết câu trả lời nhé !

Ứng dụng của Cone Strainers trong các ngành công nghiệp

Dưới đây là một số ứng dụng điển hình của lọc nón trong các ngành công nghiệp:

Ngành công nghiệp thực phẩm:

• Lọc nước ép: Loại bỏ các hạt bã, xác trái cây để tạo ra nước ép trong và tinh khiết.
• Lọc bia, rượu vang: Loại bỏ các mảnh hoa bia, men, cặn bã để sản phẩm có chất lượng cao.
• Lọc dầu ăn: Loại bỏ các tạp chất, đảm bảo dầu ăn sạch và an toàn cho sức khỏe.

Ngành công nghiệp hóa chất

• Lọc các dung dịch hóa chất: Loại bỏ các hạt rắn, tạp chất để đảm bảo độ tinh khiết của sản phẩm.
• Lọc dầu nhờn: Loại bỏ các hạt kim loại, bụi bẩn để bảo vệ máy móc thiết bị.

Ngành công nghiệp dược phẩm: Lọc các dung dịch thuốc và loại bỏ các tạp chất, đảm bảo chất lượng và độ tinh khiết của thuốc.

Ngành công nghiệp giấy: Loại bỏ các sợi giấy, mực in và các chất bẩn khác để bảo vệ môi trường.

Ngành công nghiệp dầu khí: Lọc dầu thô loại bỏ các hạt cát, đất sét và các tạp chất khác để tăng hiệu quả quá trình lọc dầu.

Các ngành công nghiệp khác

• Sản xuất sơn: Lọc các hạt màu, chất độn để đảm bảo độ mịn của sơn.
• Xử lý nước: Loại bỏ các hạt bẩn, rỉ sét trong nước.
• Sản xuất nhựa: Lọc các hạt nhựa, chất phụ gia.

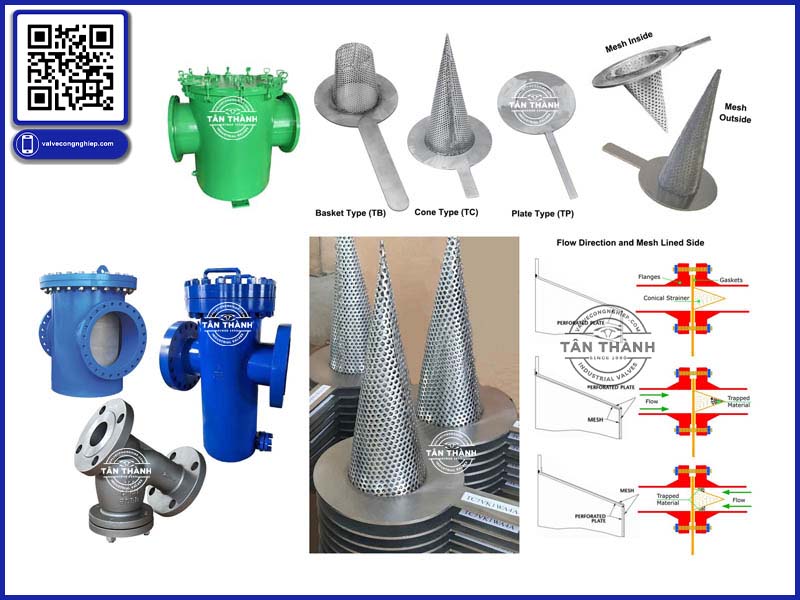

So sánh Cone Strainers với các loại Strainers khác

Cone Strainers có một số điểm tương đồng với các loại strainer khác, như Y Strainer, Basket Strainer và Plate Strainer, khi nói đến chức năng và ứng dụng chung. Dưới đây là một số điểm giống nhau giữa Cone Strainers và các loại strainer khác.

Điểm tương đồng

• Chức năng chính: Giống như các loại strainer khác, Cone Strainers được sử dụng để lọc các hạt rắn, cặn bẩn lớn ra khỏi dòng chất lỏng hoặc khí nhằm bảo vệ thiết bị khỏi tắc nghẽn, hư hỏng và giúp hệ thống hoạt động ổn định hơn.
• Bảo vệ thiết bị: Tất cả các loại strainer, bao gồm Cone Strainers, đều được thiết kế để bảo vệ các thiết bị nhạy cảm trong hệ thống như bơm, van, và máy nén, giúp kéo dài tuổi thọ của các thiết bị này.
• Chất liệu: Cone Strainers thường được làm từ các chất liệu chịu ăn mòn như thép không gỉ, tương tự các strainer khác, để đảm bảo độ bền cao và khả năng chịu đựng trong các môi trường khắc nghiệt.
• Khả năng dễ tháo lắp và vệ sinh: Giống với y lọc ( Y-Strainer ) và Basket Strainer, Cone Strainers cũng có thiết kế cho phép tháo lắp dễ dàng để vệ sinh hoặc thay thế, nhằm giảm thời gian bảo trì và chi phí vận hành.
• Ứng dụng đa dạng: Cone Strainers và các loại strainer khác đều có thể được sử dụng trong các ngành công nghiệp như hóa chất, dầu khí, thực phẩm, và dược phẩm, nơi yêu cầu lọc cặn để bảo vệ hệ thống.

Điểm khác biệt

Cone Strainers là một trong nhiều loại thiết bị lọc trong công nghiệp. Dưới đây là bảng so sánh chi tiết giữa Cone Strainers và các thiết bị lọc phổ biến khác như Y Strainers và Basket Strainers.

Tân Thành kính mời Qúy bạn đọc tham khảo thêm top 4+ mẫu lọc y chính hãng, giá tốt, bảo hành 12 tháng tại van Tân Thành !

Y lọc nối bích PN16 WEKE

Y LỌC GANG NỐI BÍCH PN16 (Sơn Epoxy) JOEUN

Y lọc UYB KITZ

Y lọc Inox 304 JIS10K (S.B) JOEUN

Lợi ích của việc sử dụng Cone Strainers

• Bảo vệ thiết bị: Ngăn chặn cặn bẩn và hạt lớn đi vào hệ thống, giảm thiểu nguy cơ hư hỏng cho bơm và máy nén.
• Tiết kiệm chi phí: Cone Strainers có giá thành thấp hơn nhiều so với các bộ lọc khác, phù hợp cho các ứng dụng tạm thời.
• Giảm chi phí bảo trì: Bảo trì và vệ sinh nhanh chóng giúp giảm chi phí và thời gian ngừng hoạt động của hệ thống.
• Dễ dàng thay thế: Với thiết kế đơn giản, Cone Strainers dễ dàng thay thế hoặc làm sạch khi cần thiết.

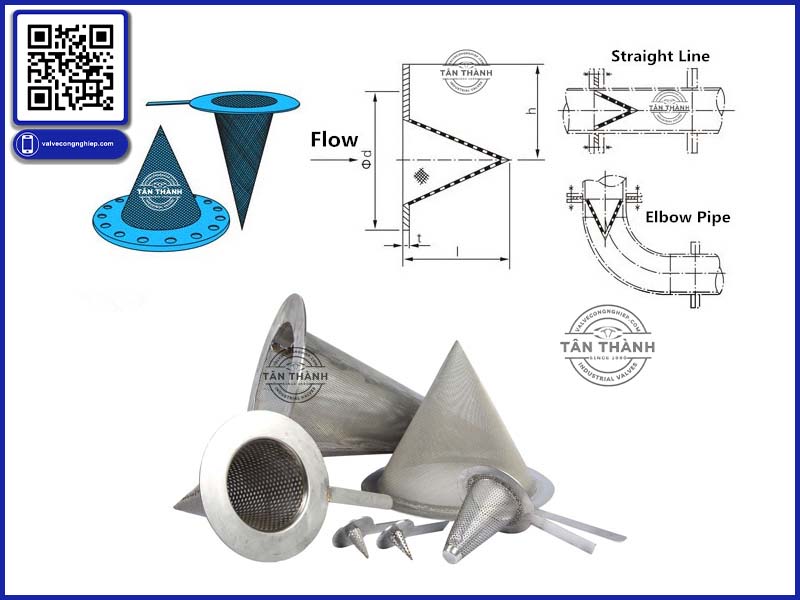

Cách lựa chọn Cone Strainers phù hợp cho hệ thống

Để chọn Cone Strainers phù hợp, cần lưu ý các yếu tố sau:

• Loại vật liệu: Lựa chọn thép không gỉ (Inox 304, Inox 316) cho môi trường chịu hóa chất và ăn mòn cao.
• Kích thước lỗ lọc: Phụ thuộc vào kích thước hạt tạp chất mà hệ thống cần loại bỏ.
• Áp suất và nhiệt độ làm việc: Chọn loại chịu được mức áp suất và nhiệt độ của hệ thống.
• Loại tạm thời hoặc cố định: Xem xét tần suất bảo trì và mục đích sử dụng để lựa chọn loại Cone Strainers phù hợp.

Cone Strainers là giải pháp lọc sơ bộ hiệu quả trong nhiều ứng dụng công nghiệp nhờ thiết kế gọn nhẹ, dễ bảo trì, và chi phí thấp. Thiết bị này đặc biệt phù hợp cho các hệ thống yêu cầu bảo vệ tạm thời hoặc lọc sơ bộ mà không cần đến lọc tinh. Với khả năng giữ lại các tạp chất lớn, giảm thiểu hư hại cho máy móc và giảm chi phí bảo trì, Cone Strainers là lựa chọn tối ưu cho các hệ thống công nghiệp có yêu cầu lọc sơ bộ hiệu quả về chi phí và dễ bảo trì. Hy vọng van Tân Thành mang đến cho bạn kiến thức bổ ích về mẫu lọc tạm thời Cone Strainers.
