Phần điều chỉnh dòng chảy có cấu tạo tròn và có lỗ cho vật chất đi qua. Bi được giữ chặt giữa hai vòng làm kín. Tay quay được lắp ở đầu trên của cần van. Khi vặn tay quay một góc 90º thì van sẽ ở vị trí đóng hoặc vị trí mở. Do đó van bi cũng là loại đóng mở nhanh. Vì hình dạng của chúng nên van bi có độ trơn và vận hành được dễ dàng hơn van nút. Vì thế nên giảm được lực ma sát giữa bi và các vòng làm kín khi vận hành do đó chúng không cần tới sự bôi trơn.
Tay quay của van bi cũng giống như van nút nó sẽ nằm song song với dòng chảy khi van ở vị trí mở. Còn khi tay quay nằm vuông góc với đường ống thì nó ở vị trí đóng. Van bi cũng có thể được chế tạo để dẫn dòng chẩy theo nhiều hướng.
Loại này ngoài việc đóng và mở nó còn có thể đổi hướng đi của dòng chảy. Van này chỉ có độ cản trở dòng chảy nhỏ nên sự sụt áp và hiện tượng tạo xoáy khi dòng chảy qua van cũng rất nhỏ. Van bi thường không dùng cho mục đích điều chỉnh dòng chảy vì khi chúng ở vị trí điều tiết thì phần cửa van nằm trong dòng chảy sẽ bị mài mòn nhiều hơn.
Để phục vụ cho việc điều tiết dòng chảy thì van bi phải có thiết kế đặc biệt. Cửa van thuộc loại này là tấm kim loại liền, cửa van chỉ tiếp xúc với vòng làm kín khi nó ở vị trí đóng hoàn toàn. Điều này cho phép dòng chảy đi qua toàn bộ diện tích của cửa van khi nó chỉ mở một phần. Vì thế nên nó có thể dùng để điều tiết dòng chảy mà không xảy ra sự mài mòn không đồng đều.
CÁC LOẠI VAN BI THƯỜNG GẶP:

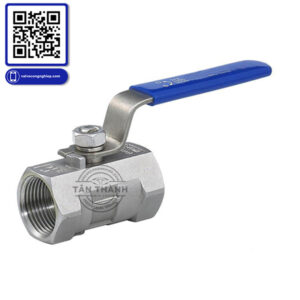

♦ Van bi một mảnh có thân đúc rắn chắc giúp giảm nguy cơ rò rỉ.
♦ Van bi hai mảnh là một số loại van bi phổ biến nhất được sử dụng. Như tên cho thấy, van bi hai mảnh bao gồm hai mảnh, gồm đầu và thân.
♦ Van bi ba mảnh bao gồm ba mảnh: hai đầu và một thân. Các đầu thường được lắp ren hoặc hàn với đường ống và phần thân chính có thể dễ dàng tháo ra để làm sạch hoặc sửa chữa mà không cần tháo 2 đầu.
♦ Van bi 3 ngã hay còn gọi là van đa cổng có 3 cổng hoặc lỗ mở, trong đó một cổng chung với hai cổng còn lại. Cổng thứ ba này cung cấp cho chất lỏng một đường di chuyển thay thế, cho phép van có một đầu vào và hai đầu ra, hoặc hai đầu vào và một đầu ra. Chúng cũng cung cấp khả năng điều khiển hướng và ngắt dòng chảy đơn giản và tiết kiệm trong một thân van.
Lỗ của trái bi van được khoan thành hình chữ “T” hoặc hình chữ “L”. Các cổng “T” được sử dụng để dẫn chất lỏng đến nhiều nguồn và được gọi là van kiểu trộn . Luồng sẽ đi vào hai cổng và đi ra qua cổng chung. Các cổng “L” được sử dụng để hút phương tiện từ các nguồn khác nhau và được gọi là van loại chuyển hướng . Luồng đi vào cổng chung và đi ra qua một trong hai cổng còn lại.
Van 3 ngã dùng để làm gì?
Tính linh hoạt của van bi 3 ngã cho phép chúng có khả năng kiểm soát dòng chảy tốt hơn trong các tình huống phức tạp hơn so với van 2 ngã thông thường. Sử dụng phổ biến cho loại van này bao gồm:
⇒ Cắt hoặc tắt dòng chảy
⇒ Chặn dòng chảy theo một hướng trong khi tiếp tục dòng chảy theo hướng khác
⇒ Kết hợp hoặc trộn dòng chảy từ hai vị trí khác nhau
⇒ Chuyển hướng dòng chảy từ vị trí này sang vị trí khác
⇒ Phân chia chất lỏng từ một vị trí thành hai vị trí đi
⇒ Luồng luân phiên giữa hai địa điểm đi
