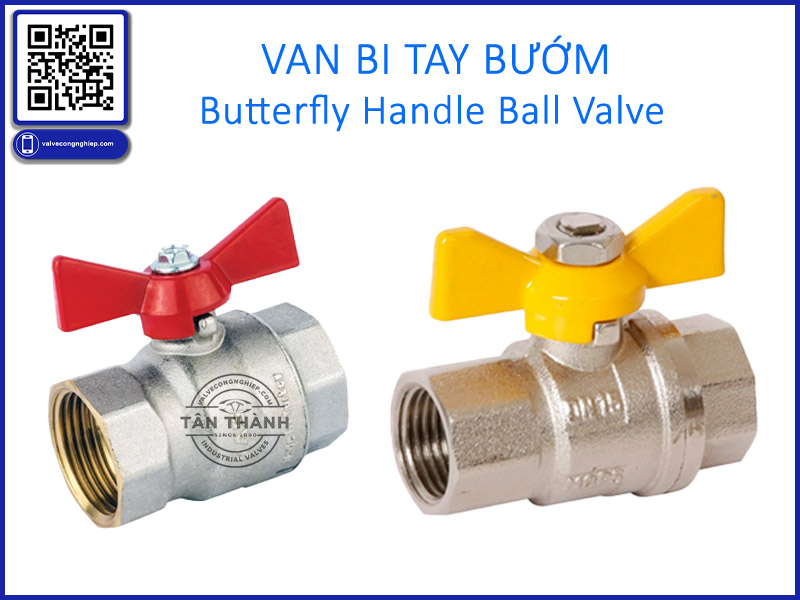

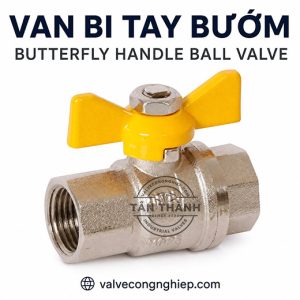

Van bi tay bướm Butterfly Handle Ball Valve là gì?

Trong thiết kế đường ống, một chi tiết nhỏ đôi khi cũng ảnh hưởng đến sự thuận tiện trong vận hành và bảo trì. Van bi tay bướm (Butterfly Handle Ball Valve) là lựa chọn đáng chú ý nhờ kiểu tay vặn gọn nhẹ, giúp đóng mở dòng lưu chất nhanh chóng. Vậy van bi cánh bướm có những ưu điểm, hạn chế nào và cần lưu ý gì khi lựa chọn? Tân Thành chia sẻ góc nhìn kỹ thuật giúp bạn hiểu rõ hơn về dòng van này.

Van bi tay bướm là gì?

Van bi tay bướm là loại van bi vận hành bằng tay, sử dụng tay điều khiển có hình dạng giống cánh bướm để xoay viên bi bên trong thân van. Viên bi có lỗ xuyên tâm, cho phép lưu chất đi qua khi lỗ bi nằm cùng hướng với đường ống. Khi xoay tay vặn khoảng 90 độ, lỗ bi chuyển sang vị trí vuông góc với hướng dòng chảy, giúp ngăn lưu chất đi qua.

Điểm đặc trưng của dòng van này nằm ở thiết kế tay điều khiển. Thay vì sử dụng tay gạt dài, van được trang bị tay vặn nhỏ gọn, phù hợp với những vị trí cần tiết kiệm không gian thao tác.

Trong thực tế, van bi tay bướm thường được xem xét cho các hệ thống đường ống có kích thước phù hợp, nơi cần đóng mở thủ công nhanh chóng. Tuy nhiên, việc lựa chọn không nên chỉ dựa vào kích thước bên ngoài. Một chiếc van nhỏ vẫn phải đáp ứng đầy đủ yêu cầu về áp suất, nhiệt độ, lưu chất và độ kín.

Cũng cần phân biệt rõ van bi tay bướm với van bướm. Mặc dù tên gọi tương tự nhau, van bi tay bướm sử dụng viên bi có lỗ xuyên tâm để đóng mở, trong khi van bướm sử dụng một đĩa van xoay bên trong thân van. Hai thiết bị có cấu tạo và đặc tính vận hành khác nhau.

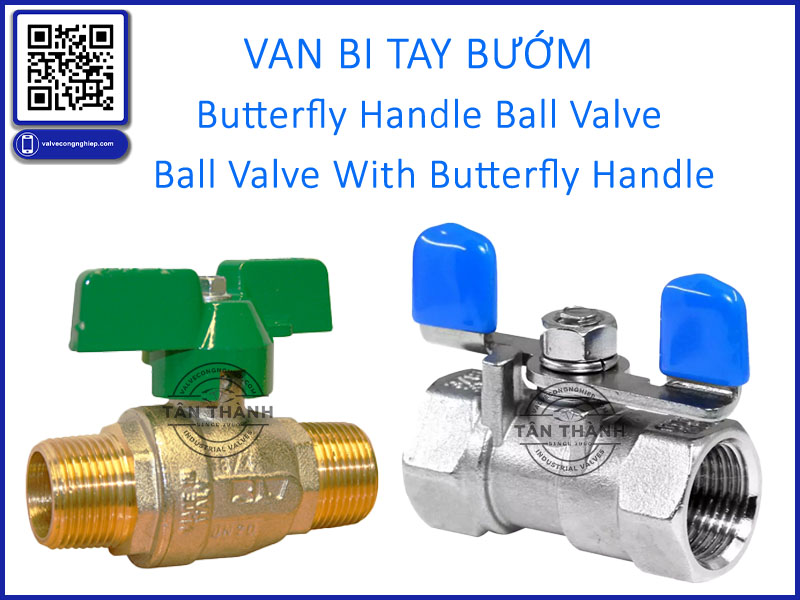

Van bi tay bướm tiếng Anh là gì?

Trong tài liệu kỹ thuật van công nghiệp, van bi tay bướm có thể được diễn đạt bằng thuật ngữ tiếng Anh Butterfly Handle Ball Valve hoặc Ball Valve with Butterfly Handle, tùy theo cách gọi của nhà sản xuất.

Hai cách gọi này mô tả van bi được trang bị tay điều khiển dạng cánh bướm. Khi tra cứu tài liệu hoặc catalogue, người dùng nên đối chiếu tên gọi với hình ảnh và bản vẽ kỹ thuật để xác định đúng kiểu tay điều khiển.

Việc sử dụng đúng thuật ngữ tiếng Anh dành cho van bi cánh bướm giúp quá trình tìm kiếm tài liệu, nhận diện thiết bị và trao đổi thông tin kỹ thuật với nhà sản xuất thuận tiện hơn. Đối với một model cụ thể, tên gọi chính thức trong catalogue của hãng vẫn là cơ sở tham khảo phù hợp nhất.

Cấu tạo van bi tay bướm gồm những bộ phận nào?

Mặc dù có thiết kế nhỏ gọn, van bi dạng tay bướm vẫn bao gồm nhiều bộ phận phối hợp để thực hiện chức năng đóng mở và làm kín dòng lưu chất.

Thân van

Thân van là bộ phận bao bọc các chi tiết bên trong và tạo vị trí kết nối với đường ống. Tùy từng model, vật liệu thân van có thể là đồng, hợp kim đồng, inox hoặc vật liệu khác.

Khi kiểm tra thân van, không nên chỉ đánh giá dựa trên màu sắc hoặc hình thức bên ngoài. Cần xác định vật liệu thực tế, giới hạn áp suất và nhiệt độ do nhà sản xuất công bố. Hai mẫu van có hình dáng tương tự nhau chưa chắc có khả năng làm việc giống nhau.

Bi van

Bi van là bộ phận trực tiếp kiểm soát dòng chảy. Trên viên bi có một lỗ xuyên tâm, cho phép lưu chất đi qua khi van mở.

Độ chính xác gia công và chất lượng bề mặt bi có ảnh hưởng đến quá trình vận hành cũng như khả năng làm kín. Nếu bề mặt bi bị trầy xước, ăn mòn hoặc tích tụ cặn bẩn, van có thể gặp tình trạng đóng không kín sau một thời gian sử dụng.

Trục van

Trục van kết nối tay vặn với viên bi, truyền chuyển động xoay từ bên ngoài vào bên trong thân van.

Bộ phận này cần có độ bền cơ học phù hợp và kết cấu làm kín tại vị trí xuyên qua thân van. Nếu xuất hiện hiện tượng rò rỉ quanh trục hoặc tay vặn bị lỏng, cần kiểm tra nguyên nhân thay vì tiếp tục tăng lực thao tác.

Tay vặn cánh bướm

Tay vặn cánh bướm có thiết kế nhỏ gọn, cho phép người vận hành đóng mở van bằng thao tác xoay thủ công.

Ưu điểm của kiểu tay vặn này là không cần khoảng trống lớn theo chiều dài như một số thiết kế tay gạt. Tuy nhiên, tay vặn ngắn cũng tạo ra cánh tay đòn nhỏ hơn, do đó lực cần thiết để xoay van có thể lớn hơn trong một số điều kiện làm việc.

Gioăng làm kín

Gioăng làm kín có nhiệm vụ hạn chế rò rỉ giữa bi van và các bề mặt tiếp xúc, tùy theo cấu tạo của từng sản phẩm.

Vật liệu gioăng cần tương thích với lưu chất, nhiệt độ và áp suất vận hành. Một loại gioăng phù hợp với nước ở nhiệt độ thông thường chưa chắc đáp ứng được yêu cầu của hệ thống dầu, hóa chất hoặc nước nóng.

Khả năng làm kín của van vì vậy không chỉ phụ thuộc vào viên bi mà còn liên quan đến chất lượng gioăng, độ chính xác gia công và điều kiện vận hành thực tế.

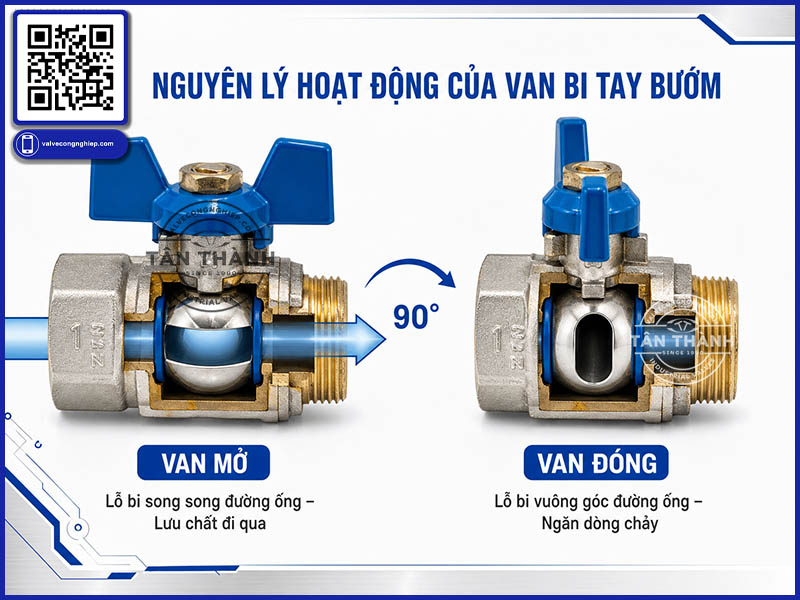

Nguyên lý hoạt động của van bi tay bướm

Van bi tay bướm hoạt động dựa trên chuyển động xoay của viên bi, thông thường khoảng 90 độ giữa trạng thái mở hoàn toàn và đóng hoàn toàn.

Khi van mở: Người vận hành xoay tay vặn để lỗ xuyên tâm của viên bi nằm cùng hướng với đường ống. Lưu chất đi qua lỗ bi và tiếp tục di chuyển trong hệ thống.

Khi van đóng: Tay vặn được xoay khoảng 90 độ, đưa lỗ bi về vị trí vuông góc với hướng dòng chảy. Bề mặt bi phối hợp với gioăng làm kín để ngăn lưu chất đi qua.

Khi chuyển trạng thái: Cơ cấu xoay giúp van đóng mở nhanh mà không cần nhiều vòng quay. Đây là một trong những đặc điểm khiến van bi phù hợp với các vị trí cần thao tác thủ công thường xuyên.

Tuy nhiên, nếu tay vặn đột ngột nặng hơn bình thường, người vận hành không nên cố dùng lực lớn để xoay. Nguyên nhân có thể liên quan đến cặn bẩn, ăn mòn, ma sát tăng hoặc điều kiện chênh áp. Việc cưỡng bức vận hành có thể làm hư hỏng tay vặn, trục hoặc các bộ phận bên trong.

Ngoài ra, van bi tay bướm thông thường chủ yếu phục vụ chức năng đóng mở. Nếu hệ thống yêu cầu điều tiết lưu lượng liên tục và chính xác, cần đánh giá loại van phù hợp với nhiệm vụ điều khiển đó.

Các loại van bi tay bướm phổ biến theo vật liệu và kiểu kết nối

Khi tìm hiểu thị trường van công nghiệp, người dùng có thể gặp nhiều biến thể được phân biệt theo vật liệu thân van và phương pháp kết nối. Trong đó, van bi tay bướm ren trong, van bi đồng tay bướm và van bi tay bướm inox là những nhóm đáng chú ý.

Van bi tay bướm ren trong

Van bi tay bướm ren trong là loại van có đầu kết nối được gia công ren bên trong, dùng để lắp với đường ống hoặc phụ kiện có ren ngoài tương ứng.

Kiểu kết nối này phù hợp với một số hệ thống đường ống nhỏ, nơi cần lắp đặt và tháo lắp thuận tiện mà không sử dụng kết nối hàn. Tuy nhiên, chất lượng kết nối phụ thuộc nhiều vào việc lựa chọn đúng tiêu chuẩn ren và phương pháp làm kín.

Hai tiêu chuẩn ren thường gặp là BSP và NPT. Chúng có sự khác biệt về hình học, vì vậy không nên mặc định rằng các đầu ren thuộc hai tiêu chuẩn này có thể lắp ghép trực tiếp với nhau.

Khi lắp đặt van bi tay bướm ren trong, cần kiểm tra kích thước ren, tiêu chuẩn kết nối và vật liệu làm kín phù hợp. Siết quá lực cũng có thể gây hư hỏng ren hoặc thân van, đặc biệt với những sản phẩm có kích thước nhỏ.

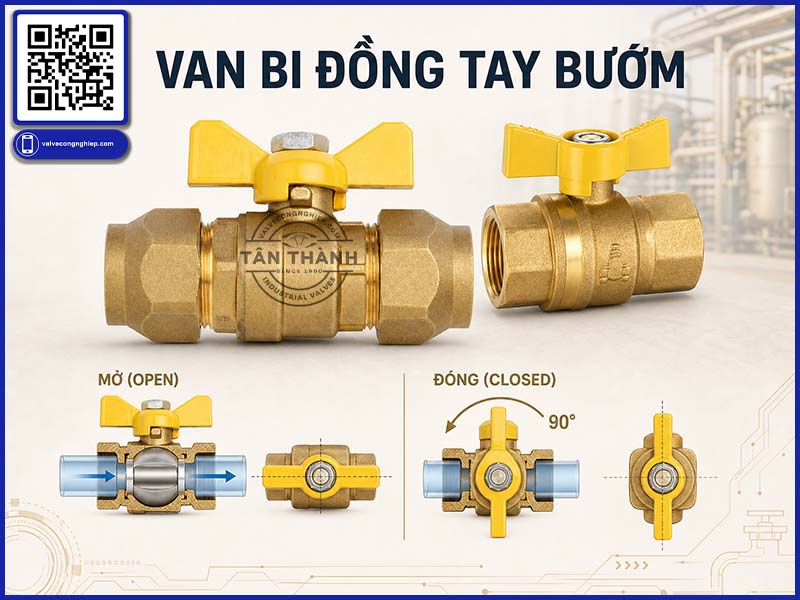

Van bi đồng tay bướm

Van bi đồng tay bướm sử dụng đồng hoặc hợp kim đồng làm vật liệu thân van. Dòng van này có thể được ứng dụng trong các hệ thống cấp nước, đường ống dân dụng và một số thiết bị kỹ thuật phù hợp với đặc tính của vật liệu.

Tuy nhiên, không phải mọi loại hợp kim đồng đều có khả năng chống ăn mòn giống nhau. Việc lựa chọn cần dựa trên thành phần vật liệu, loại lưu chất và điều kiện vận hành.

Khi đánh giá van bi đồng tay bướm, cần quan tâm đến:

• Thành phần vật liệu thân van.
• Áp suất và nhiệt độ làm việc cho phép.
• Khả năng tương thích với lưu chất.
• Vật liệu bi van và gioăng làm kín.
• Kích thước và tiêu chuẩn kết nối.

Ví dụ, với hệ thống nước nóng, không nên chỉ dựa vào thông tin thân van bằng đồng để kết luận rằng sản phẩm đáp ứng yêu cầu. Giới hạn nhiệt độ của gioăng và áp suất cho phép theo nhiệt độ cũng cần được kiểm tra.

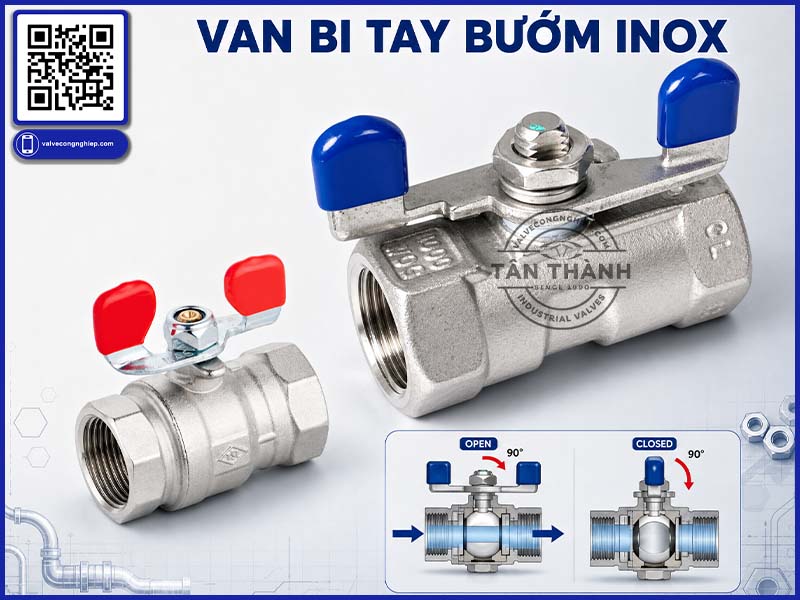

Van bi tay bướm inox

Van bi tay bướm inox là dòng van sử dụng thép không gỉ cho thân van hoặc các bộ phận chính, tùy theo cấu tạo của từng model.

Khi lựa chọn van inox, cần tìm hiểu cụ thể mác thép như inox 304 hoặc inox 316. Các mác thép này có thành phần và khả năng chống ăn mòn khác nhau, đặc biệt trong môi trường chứa hóa chất hoặc ion clorua.

Van bi tay bướm inox có thể được cân nhắc cho hệ thống nước, đường ống kỹ thuật và một số ứng dụng công nghiệp. Với dây chuyền thực phẩm hoặc môi trường có yêu cầu vệ sinh nghiêm ngặt, cần kiểm tra thêm tiêu chuẩn bề mặt, vật liệu gioăng và chứng nhận phù hợp. Một điểm cần lưu ý là inox không chống ăn mòn tuyệt đối trong mọi môi trường. Lựa chọn sai mác thép hoặc vận hành ngoài giới hạn thiết kế vẫn có thể dẫn đến ăn mòn và giảm tuổi thọ thiết bị.

So sánh van bi đồng tay bướm và van bi tay bướm inox

Không có vật liệu nào phù hợp với tất cả hệ thống. Việc lựa chọn cần dựa trên điều kiện vận hành thực tế và thông số do nhà sản xuất công bố, thay vì chỉ so sánh tên vật liệu.

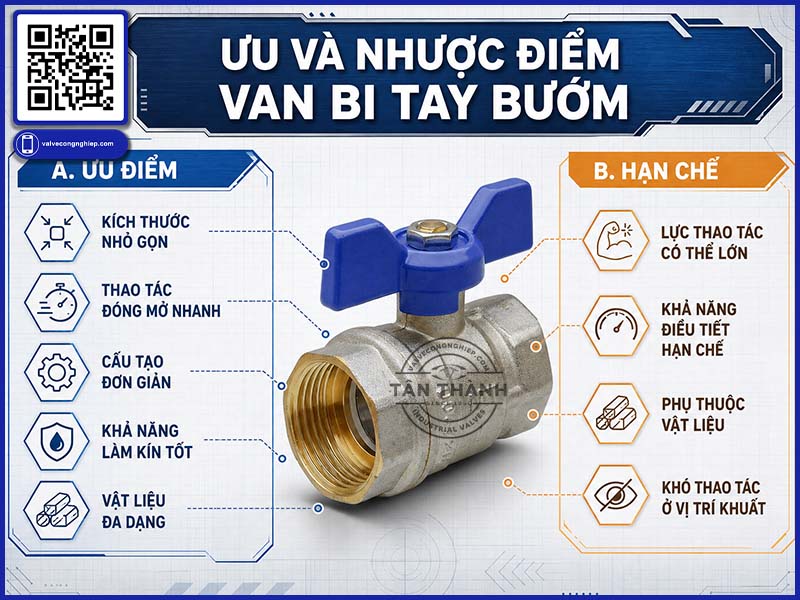

Ưu điểm và hạn chế của van bi tay bướm

Van bi cánh bướm (Butterfly Handle Ball Valve) có thiết kế nhỏ gọn, thao tác đóng mở nhanh và phù hợp với nhiều hệ thống đường ống. Tuy nhiên, van bi dạng cánh bướm cũng có một số hạn chế về lực vận hành và khả năng điều tiết lưu lượng cần lưu ý khi lựa chọn.

Ưu điểm

• Thiết kế nhỏ gọn: Tay vặn không chiếm nhiều không gian theo chiều dài, thuận tiện khi lắp đặt tại các vị trí hạn chế khoảng trống.
• Đóng mở nhanh: Cơ cấu xoay khoảng 90 độ giúp chuyển đổi trạng thái nhanh chóng, không cần xoay nhiều vòng.
• Cấu tạo tương đối đơn giản: Cơ cấu vận hành không quá phức tạp, thuận lợi cho việc kiểm tra và bảo dưỡng theo hướng dẫn của nhà sản xuất.
• Khả năng làm kín tốt: Khi được thiết kế đúng yêu cầu, lắp đặt phù hợp và sử dụng trong giới hạn cho phép, van bi có thể đáp ứng yêu cầu đóng kín hiệu quả.
• Đa dạng vật liệu: Tùy theo model, người dùng có thể lựa chọn vật liệu phù hợp với môi trường và đặc tính lưu chất.

Hạn chế

• Lực thao tác có thể lớn: Tay vặn ngắn tạo cánh tay đòn nhỏ, vì vậy có thể khó vận hành khi lực cản tăng.
• Khả năng điều tiết hạn chế: Van bi tay vặn cánh bướm thông thường phù hợp hơn với nhiệm vụ đóng mở hoàn toàn thay vì điều chỉnh lưu lượng liên tục.
• Phụ thuộc vào vật liệu: Khả năng chịu nhiệt, chịu áp và chống ăn mòn khác nhau theo từng thiết kế.
• Có thể khó thao tác ở vị trí khuất: Tay vặn nhỏ đôi khi gây khó khăn khi quan sát trạng thái hoặc thao tác tại những vị trí lắp đặt quá chật.

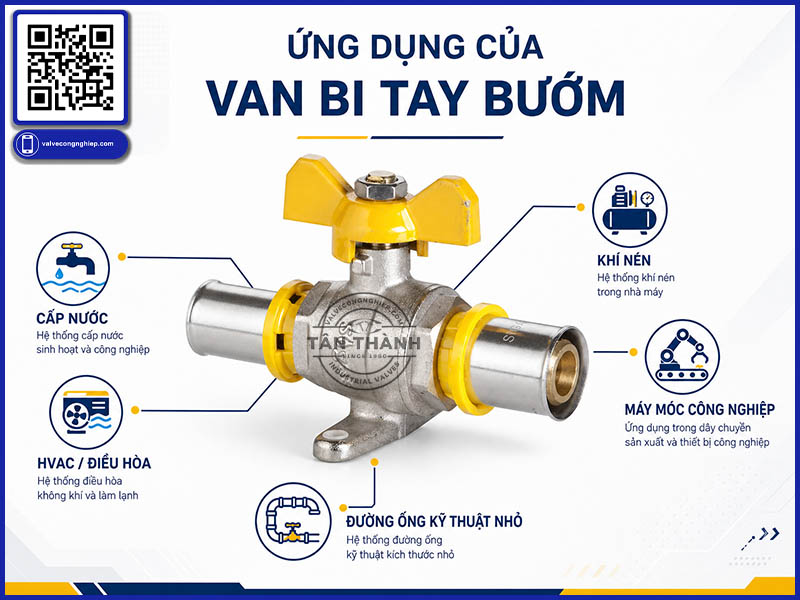

Ứng dụng của van bi tay bướm trong hệ thống đường ống

Phạm vi ứng dụng của van bi tay vặn cánh bướm phụ thuộc vào vật liệu, kích thước, kiểu kết nối và giới hạn vận hành của từng sản phẩm.

Một số ứng dụng có thể kể đến gồm:

• Hệ thống cấp nước: Đóng mở dòng nước tại các nhánh đường ống và thiết bị phụ trợ.
• Hệ thống khí nén: Kiểm soát đường khí khi van đáp ứng yêu cầu về áp suất và độ kín.
• Hệ thống HVAC: Sử dụng tại các nhánh nước lạnh hoặc nước nóng trong giới hạn thiết kế.
• Máy móc công nghiệp: Làm van khóa cho các đường cấp lưu chất có kích thước phù hợp.
• Đường ống kỹ thuật nhỏ: Ứng dụng tại những vị trí cần đóng mở thủ công và tiết kiệm không gian.

Đối với dầu, hóa chất, hơi nóng hoặc môi trường nguy hiểm, không nên lựa chọn van chỉ dựa trên kích thước hay hình dáng. Cần đối chiếu đầy đủ thông số kỹ thuật với yêu cầu thiết kế và tuân thủ quy trình an toàn của hệ thống.

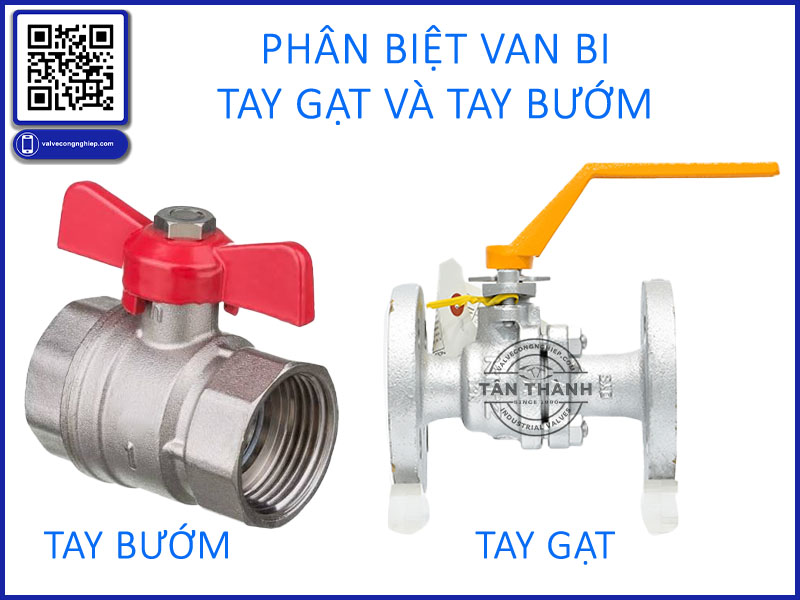

Phân biệt van bi tay bướm và van bi tay gạt

Van bi tay bướm và van bi tay gạt đều sử dụng viên bi có lỗ xuyên tâm để kiểm soát dòng chảy. Sự khác biệt chính nằm ở thiết kế tay điều khiển và khả năng tạo lực khi vận hành.

Từ góc độ kỹ thuật, không nên kết luận van bi tay gạt luôn tốt hơn van bi kiểu tay bướm hoặc ngược lại. Nếu không gian lắp đặt là yếu tố quan trọng, tay bướm có thể thuận tiện hơn. Nếu ưu tiên lực thao tác và khả năng quan sát trạng thái, tay gạt có thể phù hợp hơn. Dù sử dụng kiểu tay điều khiển nào, thông số áp suất, nhiệt độ và độ kín vẫn cần được xác định theo model cụ thể.

Kinh nghiệm lựa chọn và sử dụng van bi tay bướm

Trong quá trình lựa chọn van công nghiệp, một sai sót có thể xảy ra là chỉ quan tâm đến kích thước ren hoặc vật liệu bên ngoài mà chưa xem xét đầy đủ điều kiện làm việc. Để hạn chế việc lựa chọn không phù hợp, người dùng nên kiểm tra các yếu tố sau.

Xác định chính xác lưu chất

Trước tiên, cần xác định van được sử dụng cho nước, khí nén, dầu hay hóa chất. Cùng một vật liệu có thể phù hợp với môi trường này nhưng không phù hợp với môi trường khác.

Kiểm tra áp suất và nhiệt độ

Áp suất làm việc và nhiệt độ vận hành phải nằm trong giới hạn được nhà sản xuất cho phép. Không nên lựa chọn van chỉ dựa trên kích thước đường ống, bởi khả năng chịu áp có thể thay đổi theo nhiệt độ và cấu tạo sản phẩm.

Đối chiếu tiêu chuẩn kết nối

Với van bi tay bướm ren trong, cần xác định kích thước ren và tiêu chuẩn ren trước khi lắp đặt. Không nên cố siết các đầu ren không tương thích vì có thể gây hư hỏng và rò rỉ.

Đánh giá không gian thao tác

Một chiếc van có thông số phù hợp nhưng tay vặn không thể xoay hết hành trình do vướng đường ống hoặc thiết bị lân cận vẫn không phải lựa chọn tối ưu. Vì vậy, cần tính đến khoảng trống lắp đặt ngay từ giai đoạn thiết kế.

Không cưỡng bức tay vặn khi van bị kẹt

Nếu van khó xoay, cần kiểm tra nguyên nhân thay vì dùng dụng cụ nối dài để tăng lực. Trước khi kiểm tra hoặc tháo lắp, phải cô lập hệ thống và thực hiện các biện pháp an toàn cần thiết.

Kiểm tra rò rỉ sau lắp đặt

Sau khi lắp đặt, cần kiểm tra mối nối, trục van và khả năng đóng kín theo quy trình thử nghiệm phù hợp. Không nên đánh giá chất lượng van chỉ bằng việc tay vặn có xoay nhẹ hay không.

Những câu hỏi thường gặp về van bi tay bướm (FAQ)

Tân Thành giải đáp các câu hỏi thường gặp về van bi tay bướm, giúp bạn hiểu rõ đặc điểm, cách lựa chọn và sử dụng van phù hợp.

Van bi tay bướm là gì?

Van bi tay bướm là loại van bi vận hành thủ công bằng tay vặn nhỏ gọn có hình dạng giống cánh bướm. Tay vặn truyền chuyển động qua trục để xoay viên bi, từ đó đóng hoặc mở dòng lưu chất.

Van bi tay bướm tiếng Anh là gì?

Van bi kiểu tay bướm có thể được gọi là Butterfly Handle Ball Valve hoặc Ball Valve with Butterfly Handle, tùy cách gọi của nhà sản xuất. Với từng model cụ thể, nên đối chiếu thuật ngữ trong catalogue chính thức.

Van bi tay bướm có phải van bướm không?

Không. Van bi tay vặn kiểu cánh bướm sử dụng viên bi có lỗ xuyên tâm, còn van bướm sử dụng đĩa van xoay bên trong thân van. Hai loại có cấu tạo và nguyên lý vận hành khác nhau.

Van bi tay bướm ren trong có ưu điểm gì?

Kiểu kết nối ren trong thuận tiện cho việc lắp đặt và tháo lắp tại các đường ống có ren ngoài tương ứng. Tuy nhiên, cần chọn đúng tiêu chuẩn ren và phương pháp làm kín để hạn chế rò rỉ.

Van bi đồng tay bướm có dùng cho nước nóng được không?

Có thể sử dụng nếu model đáp ứng giới hạn nhiệt độ và áp suất của hệ thống. Cần kiểm tra vật liệu thân van, gioăng làm kín và tài liệu kỹ thuật của nhà sản xuất trước khi lắp đặt.

Van bi tay bướm inox 304 và inox 316 khác nhau thế nào?

Đây là hai mác thép không gỉ có thành phần và khả năng chống ăn mòn khác nhau. Inox 316 thường có lợi thế trong một số môi trường chứa clorua, nhưng lựa chọn thực tế vẫn cần dựa trên loại lưu chất, nồng độ, nhiệt độ và điều kiện sử dụng.

Van bi tay bướm có dùng cho hơi nóng không?

Không thể kết luận cho tất cả sản phẩm. Chỉ nên sử dụng khi nhà sản xuất xác nhận van đáp ứng yêu cầu về nhiệt độ, áp suất và vật liệu làm kín của hệ thống hơi.

Van bi tay bướm có thể điều tiết lưu lượng không?

Butterfly Handle Ball Valve thông thường được thiết kế chủ yếu để đóng mở. Nếu cần điều tiết lưu lượng thường xuyên hoặc chính xác, nên xem xét loại van chuyên dụng phù hợp với đặc tính của hệ thống.

Khi nào nên chọn van bi tay bướm thay vì van bi tay gạt?

Van bi tay bướm phù hợp để cân nhắc khi không gian thao tác bị hạn chế và lực vận hành nằm trong khả năng cho phép. Van bi tay gạt có thể thuận lợi hơn khi cần cánh tay đòn dài hoặc dễ quan sát trạng thái.

Cần kiểm tra thông số nào trước khi lựa chọn van bi tay bướm?

Các thông số quan trọng gồm kích thước danh nghĩa, kiểu kết nối, tiêu chuẩn ren, vật liệu thân van, vật liệu gioăng, áp suất, nhiệt độ và loại lưu chất. Cần đối chiếu các thông tin này với catalogue chính thức của đúng model.

Tân Thành chia sẻ kiến thức về van công nghiệp

Việc lựa chọn van phù hợp không chỉ dừng lại ở khả năng đóng mở mà còn phải bảo đảm độ kín, khả năng tương thích vật liệu và điều kiện vận hành an toàn. Những yếu tố này cần được đánh giá dựa trên tài liệu kỹ thuật, thay vì chỉ nhìn vào hình dáng hoặc tên gọi sản phẩm.

Đối với các dòng van bi công nghiệp, catalogue của nhà sản xuất là cơ sở quan trọng để kiểm tra cấu tạo, vật liệu, tiêu chuẩn kết nối và giới hạn làm việc. Khi tìm hiểu các thương hiệu Kitz, Joeun, DR hoặc những hãng khác, người dùng cần đối chiếu đúng model để tránh nhầm lẫn giữa các dòng van có đặc điểm bên ngoài tương tự nhau.

Tân Thành chia sẻ kiến thức về van công nghiệp theo hướng tập trung vào nguyên lý vận hành, đặc điểm kỹ thuật và kinh nghiệm lựa chọn thiết bị. Với các dòng van bi tay gạt chính hãng Kitz, Joeun, DR và những sản phẩm liên quan, việc hiểu rõ thông số kỹ thuật là cơ sở quan trọng để đánh giá khả năng ứng dụng trong từng hệ thống.

Van bi tay bướm là dòng van bi có thiết kế nhỏ gọn, vận hành bằng tay và phù hợp với những ứng dụng đóng mở thủ công đáp ứng điều kiện kỹ thuật tương ứng. Các tên gọi như van bi cánh bướm, van bi tay vặn và van bi tay cánh bướm thường được sử dụng để mô tả thiết bị này. Trong khi đó, van bi tay bướm ren trong, van bi đồng tay bướm và van bi tay bướm inox giúp phân biệt sản phẩm theo kiểu kết nối hoặc vật liệu.

Hiểu rõ cấu tạo, nguyên lý hoạt động, ưu nhược điểm và giới hạn sử dụng sẽ giúp người dùng phân biệt chính xác van bi tay bướm với van bi tay gạt và van bướm. Thông qua các nội dung chuyên môn, Tân Thành mong muốn mang đến góc nhìn kỹ thuật hữu ích cho người thiết kế, người vận hành và những ai đang tìm hiểu thiết bị đường ống, góp phần nâng cao độ chính xác trong quá trình lựa chọn và sử dụng van công nghiệp.
