Van bi thép là gì? 5 ứng dụng thực tiễn của van bi thép

Cùng với sự phát triển vượt bậc về khoa học kỹ thuật thế giới và sự cải tiến của công nghệ sản xuất chế tạo, van bi thép đã trở thành một loại van thông dụng và phổ biến hiện nay. Vậy van bi thép là gì? Mời bạn đọc cùng theo dõi bài viết để hiểu rõ hơn về dòng van này.

Định nghĩa: Van bi thép là gì?

Van bi thép là dòng van công nghiệp được sản xuất chủ yếu bằng vật liệu thép với 2 phần chính là van bi và bộ truyền động. Van bi thép có chức năng để điều tiết, đóng mở các đường ống, cho phép dòng lưu chất chảy qua khi ở trạng thái mở hoặc ngăn chặn chúng lại khi ở trạng thái đóng. Van bi thép có khả năng chịu áp lực và nhiệt độ cao nên thường được ứng dụng trong các ngành đặc thù như ngành lọc hóa dầu, trạm xăng dầu, ngành gas hoặc nhiệt điện.

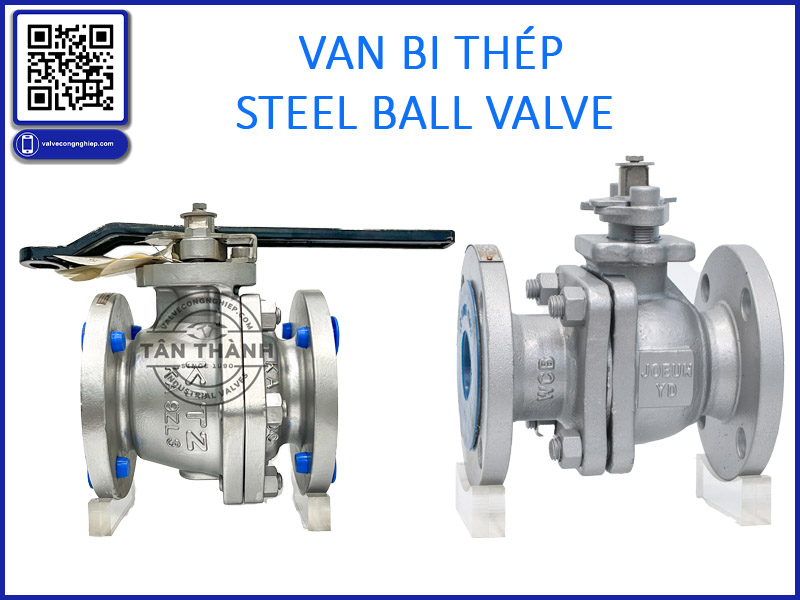

Van bi thép rất phổ biến trên thị trường

Thông số kỹ thuật chi tiết của van bi thép

• Kích thước van: DN15 – DN200.
• Vật liệu van: Thép đúc ASTM A126/WCB, thép không gỉ và inox SUS 304, 316…
• Gioăng làm kín: Làm từ cao su, teflon, inox…
• Bộ truyền động: tay gạt, bộ điều khiển khí nén, điều khiển điện
• Kiểu kết nối: lắp bích hoặc lắp ren.
• Nhiệt độ hoạt động: 0 độ – 220 độ C
• Áp suất hoạt động: 16kg/cm2 – 64kg/cm2
• Hoạt động trong môi trường: nước, khí, hơi, dung dịch, hóa chất xăng dầu, môi trường ăn mòn
• Xuất xứ: Châu Âu, Trung Quốc, Hàn Quốc, Nhật Bản, Đài Loan

Cấu tạo và cơ chế làm việc của van bi thép

Cấu tạo của van bi thép

Tương tự các dòng van công nghiệp khác, van bi thép có cấu tạo như sau:

• Thân van: Có tên tiếng anh là body valve. Bộ phận này được sản xuất bằng các dòng thép thông dụng như: Thép đúc, thép đen, thép dẻo hoặc thép không gỉ (inox). Thân van chủ yếu có dạng 1 mảnh, 2 mảnh và 3 mảnh tùy theo cấu tạo, môi trường làm việc của van.
• Bi van: Đây là bộ phận thực hiện quá trình đóng mở và điều tiết dòng lưu chất một cách trực tiếp qua tâm bi được khoét lỗ. Bị van thường được làm từ vật liệu thép không gỉ hoặc inox 304, 316 để đảm bảo hiệu quả và tuổi thọ của van trong quá trình hoạt động.
• Trục van: Đây là bộ phận truyền động từ bộ điều khiển đến bi van để thực hiện chức năng đóng mở bi van.
• Bộ điều khiển: Nhiệm vụ điều khiển đóng mở van. Tùy theo môi trường và vị trí làm việc mà van bi thép có thể được điều khiển bằng tay gạt, điều khiển khí nén hoặc điều khiển điện.

Cơ chế làm việc của dòng van này

Nguyên lý làm việc của van bi thép là giúp cho van không bị khóa hoặc tắc thông qua cách xoay bi van. Công tắc của van bi có trọng lượng nhẹ, kích thước nhỏ, cấu tạo đơn giản, dễ dàng bảo trì.

Người vận hành chỉ cần sử dụng bộ điều khiển điện, khí nén hoặc gạt tay gạt sang trái và phải, lưu lượng chất tương ứng sẽ di chuyển tùy thuộc vào góc gạt của người vận hành.

Những ưu điểm nổi bật của dòng van bi bằng thép

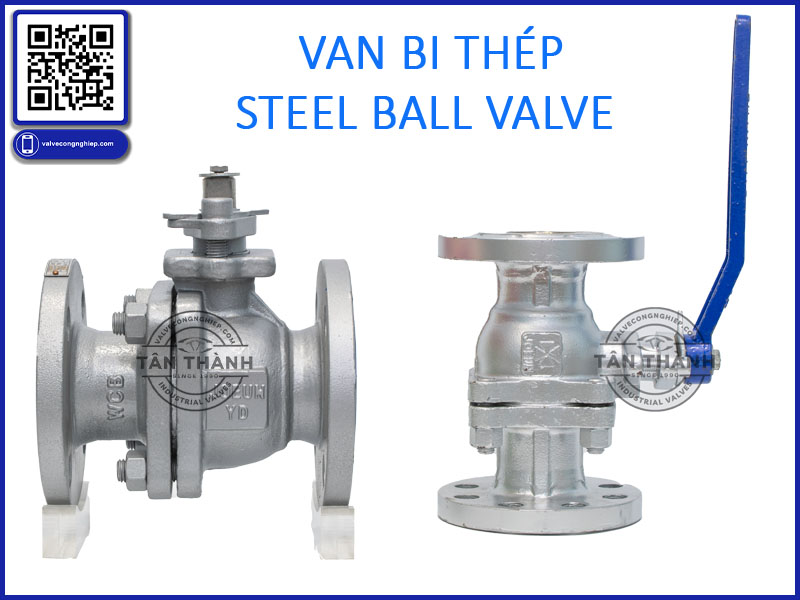

Van bi thép có kích thước nhỏ gọn nên dễ dàng lắp đặt

Van bi thép có cấu tạo đơn giản, kích thước trọng lượng nhỏ so với các loại van khác.

Quá trình vận hành dễ dàng, đóng mở van diễn ra nhanh chóng, chỉ cần xoay góc 90 ° để mở hoàn toàn hoặc đóng hoàn toàn, thuận tiện cho việc điều khiển lâu dài.

Vì có cấu tạo đơn giản nên dòng van này dễ bảo trì, thuận tiện cho việc tháo rời hoặc thay thế.

Khi mở hoặc đóng hoàn toàn, môi chất được cách ly với bề mặt làm kín của bi và bệ, điều này hạn chế được tình trạng xói mòn bề mặt làm kín van khi môi chất đi qua.

Van bi thép được ứng dụng đa dạng, đường kính có kích thước nhỏ từ vài mm, lớn đến vài mét, có thể sử dụng cả trong chân không lẫn môi trường áp suất cao.

Một số loại van bi thép phổ biến trên thị trường

Van bi thép mặt bích

Van bi thép mặt bích sử dụng dạng kết nối mặt bích để liên kết với hệ thống, việc sử dụng dạng nối bích sẽ giúp hệ thống tăng độ kín khít, tăng tính ổn định trong quá trình hoạt động và hạn chế hiện tượng rò rỉ lưu chất khi làm việc của van.

Van bi thép kết nối ren

Van bi thép kết nối ren không có độ kín khít cao cũng như tính ổn định trong quá trình làm việc so với dạng kết nối bích, tuy nhiên nó cũng mang đến cho van một số ưu điểm nổi bật như:

• Quá trình kết nối với hệ thống diễn ra nhanh chóng.
• Giúp tiết kiệm chi phí lắp đặt.
• Kích thước nhỏ nên thuận tiện cho việc vận chuyển.
• Có thể tháo lắp ra khỏi hệ thống dễ dàng.

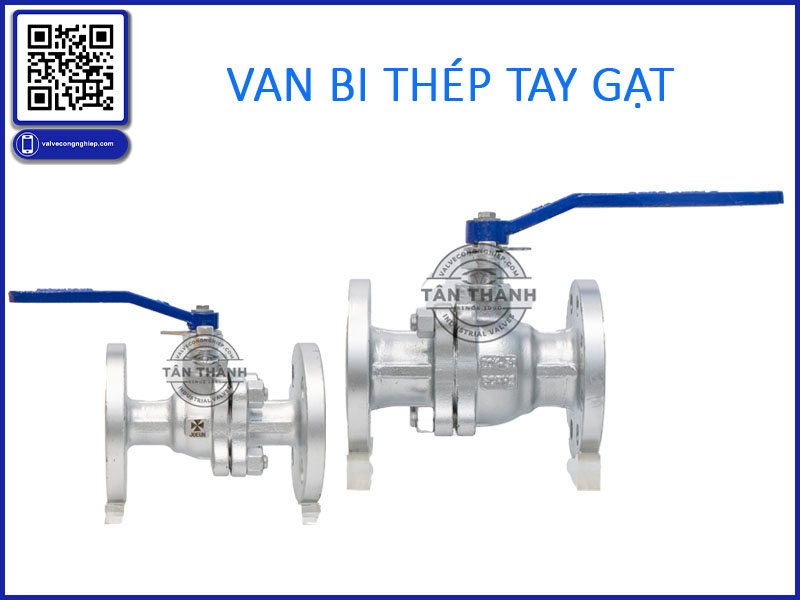

Van bi thép tay gạt

Van bi thép tay gạt là dòng van bi thông dụng trên thị trường. Van vận hành bằng tay gạt theo 1 góc 90 độ, giúp xoay chiều bi van để đóng hoặc mở dòng chảy. Van bi thép tay gạt có kích thước được kết nối với đường ống thông qua kết nối ren.

Van bi thép điều khiển khí nén

Van bi thép khí nén sử dụng bộ điều khiển khí nén thay thế cho bộ điều khiển thủ công ban đầu của van. Chức năng chính của bộ điều khiển khí nén là tự động hóa quá trình hoạt động của van trong các hệ thống. Van cực kỳ an toàn cho người vận hành và có tốc độ đóng mở nhanh hơn điều khiển điện.

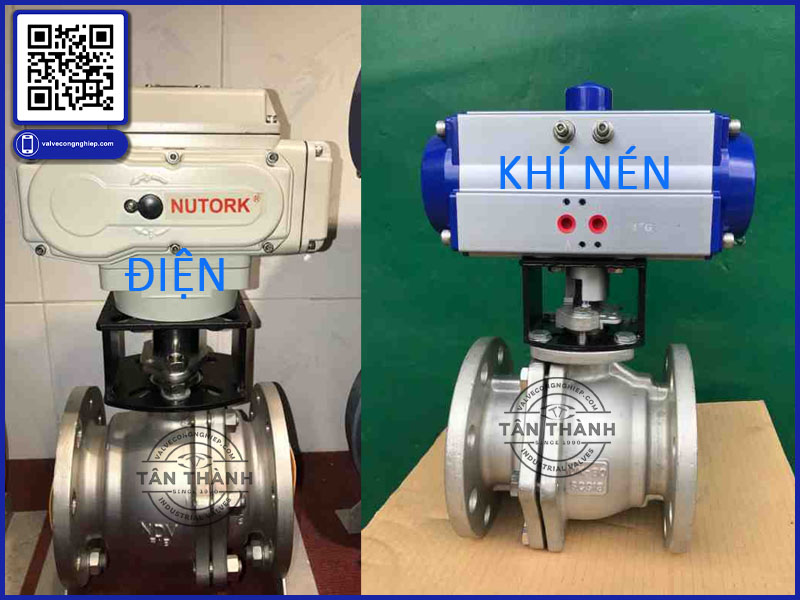

Van bi thép khí nén có thời gian đóng mở nhanh hơn van điện

Van bi thép điều khiển điện

Mặc dù thời gian đóng mở lâu hơn so với bộ điều khiển khí nén nhưng bộ điều khiển điện sẽ giúp van có sự chính xác tuyệt đối, đồng thời giảm thiếu hư hại của gioăng làm kín và đĩa van trong quá trình đóng mở. Lực kéo tác động trong thời gian không quá dài đảm bảo được tuổi thọ cho van bi thép cơ học và bộ điều khiển điện tự động.

Van bi thép điện có độ bền cao

Ứng dụng của van bi thép trong thực tiễn

Nhờ kích thước nhỏ gọn, bền bỉ cao mà van bi thép thông dụng trong rất nhiều lĩnh vực, ngành nghề khác nhau:

• Ứng dụng van bi thép để cấp thoát nước trong các nhà máy, khu công nghiệp và các khu dân sinh.
• Van được ứng dụng để xử lý hệ thống nước sạch, nước thải, nước muối hoặc nước trong các bể bơi, khu tập thể và trong khu công nghiệp.
• Ứng dụng van trong lĩnh vực hóa sinh như các môi trường dung dịch, hóa chất xăng dầu, các chất có tính ăn mòn, khí hơi trong các nghiên cứu..
• Van bi thép còn được sử dụng trong cả lĩnh vực nông nghiệp như các hệ thống tưới tiêu và xử lý nước thải, chất thải của trang trại ao hay đầm hồ.

Giải đáp: Giá van bi thép hiện nay là bao nhiêu?

Mức giá thành của các dòng van bi thép hiện nay là vấn đề được nhiều khách hàng quan tâm nhất. Tùy thuộc vào kích thước, cấu tạo vật liệu và đơn vị cung cấp mà sản phẩm sẽ có mức giá khác nhau trên thị trường. Thông thường, giá của van bị thép dao động từ 1 đến 6 triệu VNĐ.

Để đặt mua sản phẩm và được báo giá chính xác, quý khách vui lòng liên hệ với Thiết bị Công nghiệp Tân Thành. Tại đây, chúng tôi luôn cung cấp những sản phẩm chính hãng được ứng dụng sản xuất theo dây chuyền tiên tiến cùng với mức giá tốt nhất trên thị trường.

Hotline: 028 3971 7214 | 0904 635 106

Hy vọng qua những thông tin mà valvecongnghiep.com chia sẻ, bạn đã hiểu rõ hơn về dòng van bi thép và lựa chọn được một thiết bị phù hợp với nhu cầu hệ thống của mình. Mọi thông tin chi tiết và thắc mắc về sản phẩm, vui lòng liên hệ với Thiết bị Công nghiệp Tân Thành để được các chuyên viên kỹ thuật hỗ trợ cụ thể.
