Van bướm là gì? 3 cách phân loại van bướm phổ biến nhất hiện nay

Van bướm là một loại thiết bị công nghiệp được lắp đặt trên nhiều hệ thống đường ống, sử dụng nhằm đóng, mở và điều tiết lưu chất. Vì sao lại gọi dòng van này là van bướm? Phân loại và ứng dụng của dòng van này như thế nào? Mời bạn đọc cùng valvecongnghiep.com giải đáp thắc mắc trên trong bài viết dưới đây.

Đôi nét về van bướm

Van bướm có tên tiếng anh là Butterfly valve hay còn gọi là van cánh bướm, valve bướm, bởi đĩa van có hình dạng tương tự cánh bướm. Cánh của van là một đĩa tròn hoặc tấm kim loại, xoay quanh trục van và vuông góc với dòng chảy bên trong đường ống.

Tỷ lệ dòng chảy đạt mức tối đa khi đĩa van nằm song song với đường ống. Van bướm cũng thuộc loại đóng mở nhanh. Khi ở vị trí mở thì độ cản trở dòng chảy của đĩa van là nhỏ nhất do đó sự tạo xoáy và sụt áp khi dòng chảy đi qua van là rất nhỏ.

Khi van bướm chỉ được mở một phần thì dòng chảy được phân chia đồng đều qua đĩa van và vòng làm kín. Do đó van bướm cũng có thể được dùng cho quá trình điều tiết dòng chảy. Khi van bướm ở vị trí điều tiết thì phải chốt nó lại tại vị trí đó vì áp suất của dòng chảy có xu hướng đưa đĩa van về vị trí đóng hay mở hoàn toàn.

Van bướm ứng dụng phổ biến trong công nghiệp, nông nghiệp và dân sinh

Đây là một thiết bị công nghiệp được sử dụng để điều tiết đóng mở các dòng chảy lưu chất trong các hệ thống đường ống và nhà máy, giúp lưu chất có thể dễ dàng chảy qua hệ thống hoặc chặn các dòng lưu chất, chức năng tương tự như van bi.

Thông số kỹ thuật của van cánh bướm

Kích cỡ của van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400 và DN2000

Thân van: Làm bằng các chất liệu gang, thép, SUS 304, SUS 316, nhựa, đồng,…

Trục đĩa van: Chất liệu gang, inox 304, inox 316, nhựa PVC, uPVC

Gioăng làm kín: Làm bằng cao su PTFE, TEFLON

Kiểu kết nối: Lắp mặt  bích, lug, wafer

Bộ điều khiển: Tay gạt, tay quay hoặc điều khiển điện, điều khiển khí nén

Áp lực hoạt động: 10bar, 16bar, 21bar, 40bar

Nhiệt độ hoạt động: -10°C đến 220°C

Môi trường làm việc: Các môi trường nước sạch, nước thải thải, kiềm, axit, nước muối hoặc dung dịch, hóa chất,…

Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc,  Nhật Bản, G7,…

Cấu tạo van bướm

Cấu tạo van bướm

Tương tự với van bi, cấu tạo van bướm bao gồm các bộ phận chính như sau:

Thân van: Được chế tạo từ khối đúc hình bằng kim loại hoặc vật liệu khác tùy theo yêu cầu sử dụng. Bên ngoài của thân van có các lỗ giúp cố định van trên đường ống với bulong và đai ốc.

Trục van: Trục van được làm bằng inox 420, inox 304 hoặc inox 316. Hầu hết các van bướm trên thị trường hiện nay đều có trục van làm từ inox để giữ được độ bền của van cho mọi ứng dụng.

Đĩa van: Đĩa có hình dạng tương tự cánh bướm; có nhiệm vụ điều tiết dòng chảy lưu chất thông qua bộ phận tay gạt hoặc tay quay. Đĩa van thường được làm từ gang, thép, inox…

Gioăng làm kín (seat): Có chức năng làm kín mặt tiếp xúc giữa đĩa và thân van. Seat thường được làm từ cao su EPDM, PTFE, Hi EPDM…

Ngoài ra, van bướm còn có một số bộ phận khác như trục, bánh răng định vị, bu lông…

Nguyên lý hoạt động của dòng van này

Khi ở trạng thái đóng hoàn toàn, đĩa van bướm sẽ ở vị trí song song với thân van và chắn ngang không cho dòng chảy lưu chất đi qua. Nếu tác động một lực đẩy vào thiết bị điều khiển tay gạt, tay quay hoặc bộ điều khiển tự động bằng điện, khí nén, lực tác động đó sẽ truyền đến trục van và đĩa van, làm đĩa van xoay theo góc mở.

Khi đó, dòng lưu chất được mở và chảy qua van với lưu lượng tùy thuộc vào góc mở của đĩa van. Van bướm ở trạng thái mở hoàn toàn tương ứng vị trí đĩa van vuông với thân van một góc 90 độ.

Phân loại van bướm công nghiệp

Phân loại theo vận hành

Van bướm tay quay

Van bướm tay quay là loại van bướm sử dụng bộ điều khiển vô lăng với cơ chế quay vô lăng để đóng mở van cho phép lưu chất đi qua hoặc ngăn chúng lại. Van có cấu tạo khá đơn giản gồm bộ phận tay quay và thân van bướm nhiều kích cỡ. Kết nối của van bướm tay quay là loại lắp mặt bích.

Van bướm tay gạt

Van bướm tay gạt là van bướm được điều khiển bằng bộ phận tay gạt, giúp cánh bướm đóng mở tùy theo mong muốn của người vận hành. Van có nguyên lý hoạt động khá đơn giản, chỉ cần gạt tay gạt để mở hoặc đóng cánh bướm. Van được chế tạo từ nhiều vật liệu như gang, inox, thép hoặc nhựa với đơn cấu đơn giản, sử dụng dễ dàng, ngoài ra van còn có giá thành khá hợp lý.

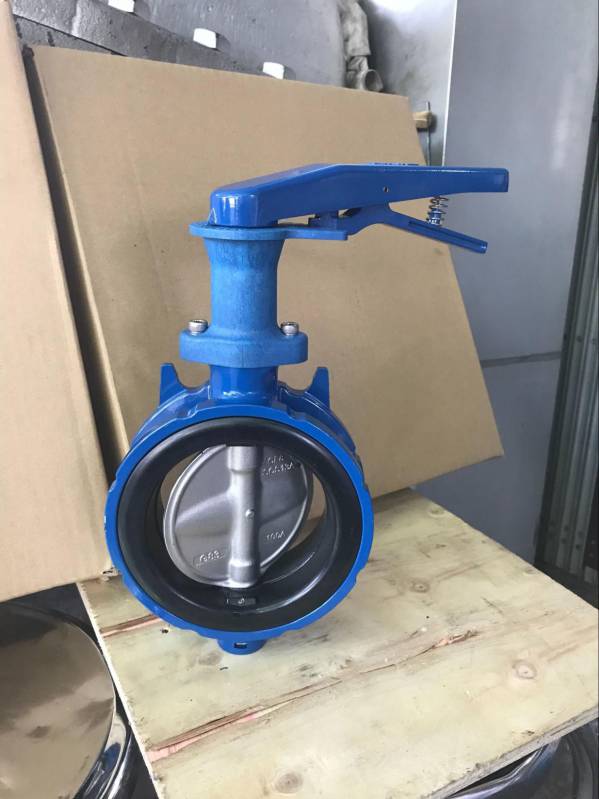

Van bướm tay gạt có giá thành phải chăng

Van bướm điện

Van bướm điều khiển bằng điện sử dụng bộ điện có điện áp 24V, 220V để điều khiển quá trình hoạt động đóng mở của van. Đây là dòng van tự động, người vận hành có thể điều khiển đóng mở nhiều van bướm trong một thời điểm, giúp tiết kiệm thời gian, chi phí nhân công và tăng năng suất cho toàn bộ hệ thống. Van bướm điện thường có 2 dạng ON/OFF và tuyến tính.

Van bướm khí nén

Van bướm điều khiển bằng khí nén là dòng van dùng bộ điều khiển khí nén để thực hiện hoạt động đóng mở tự động của van bướm. Thông thường, đầu điều khiển khí nén có 2 dạng chính là đầu tác động đơn và đầu tác động kép. Bộ phận này sử dụng khí nén để điều khiển cánh bướm đóng và mở, giúp người vận hành tiết kiệm sức lực.

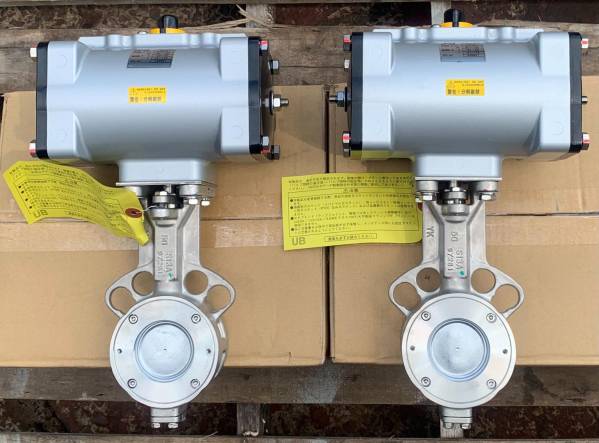

Van bướm khí nén

Phân loại theo kiểu kết nối

Van bướm mặt bích

Van bướm mặt bích là dòng van có phần thân dạng nối bích. Loại van này thường được sản xuất từ các vật liệu gang, inox, thép được sử dụng trong các hệ thống xử lý lưu chất có lưu lượng lớn, đảm bảo an toàn sử dụng cho hệ thống và được ứng dụng tốt cho nhiều ngành công nghiệp, nông nghiệp hay dân sinh hiện nay.

Van bướm kiểu mặt bích thường làm từ gang, thép, inox

Van bướm wafer

Van bướm loại wafer là dạng van bướm thông dụng, kiểu lắp này phù hợp với đa số các hệ thống và thiết bị đường ống. Dòng van bướm wafer thường có là van 2 tai hoặc 4 tai, ứng dụng tốt trong các môi trường lưu chất nước sạch, nước sinh hoạt và nước thải hoặc các chất khí hơi, dung dịch, hóa chất.

Van bướm wafer khá phổ biến hiện nay

Van bướm lug

Van bướm kiểu lug là dạng van bướm tai bích có các tai được lắp xung quanh thân van, dòng van này khá đặc biệt và thường được sử dụng lắp đặt cho một số hệ thống để đảm bảo độ chắc chắn của van. Van bướm lug giúp tăng độ bền trong quá trình sử dụng, đảm bảo độ chắc chắn cao khi các dòng chảy lưu chất lưu thông qua van.

Van bướm lug có độ bền cao

Phân loại theo xuất xứ

Van bướm Hàn Quốc

Van bướm có xuất xứ Hàn Quốc được ưa chuộng trong các nhóm khách hàng ở lĩnh vực môi trường, xử lý nước hay phòng cháy chữa cháy bởi chúng có giá thành rẻ, chất lượng ổn cũng như thời gian sản xuất nhanh chóng. Các nhãn hiệu van bướm Hàn Quốc tốt nhất trên thị trường hiện nay là van bướm Joeun Hàn Quốc mà Thiết bị Công nghiệp Tân Thành phân phối.

Van bướm thương hiệu Joeun Hàn Quốc

Van bướm Nhật Bản

Van bướm đến từ Nhật Bản có thể đáp ứng được những yêu cầu khắt khe của hầu hết các nhóm khách hàng trong mọi lĩnh vực khác nhau như hóa chất, nhiệt điện, thủy điện hoặc chăn nuôi,… Thương hiệu van bướm Nhật Bản tốt nhất trên thị trường hiện nay là van bướm Kitz Nhật Bản mà Tân Thành phân phối.

Ngoài ra, một số van bướm phổ biến có xuất xứ khác như: Van bướm Đài Loan, van bướm Trung Quốc, van bướm Malaysia, van bướm G7

Những ứng dụng thực tiễn hiện nay của van bướm

Van bướm công nghiệp được sử dụng cho nhiều ứng dụng khác nhau. Valve bướm hoạt động tốt trong các hệ thống cấp nước đường ống lớn và các ứng dụng bùn sệt. Dưới đây là một số ứng dụng phổ biến của van cánh bướm:

• Môi trường nước lạnh, khí, khí gas hay cứu hỏa…
• Môi trường chất sệt, có bùn và chân không.
• Hệ thống nước và hơi nước có nhiệt độ và áp suất cao.
