Van cổng ty nổi mới là gì, nguyên lý và phân loại cấu tạo

Trong các hệ thống đường ống công nghiệp yêu cầu độ bền và độ kín cao, van cổng ty nổi được sử dụng nhờ thiết kế dễ quan sát trạng thái đóng mở và thuận tiện bảo trì. Theo kinh nghiệm của Tân Thành, việc lựa chọn đúng van công nghiệp, van cổng (Gate Valve), van cửa cần dựa trên áp suất, vật liệu và điều kiện vận hành thực tế.

Van cổng ty nổi là gì?

Van cổng ty nổi (tiếng Anh: Rising Stem Gate Valve) là loại van cổng có ty van chuyển động lên xuống bên ngoài thân van khi đóng mở. Khi van mở, ty van nhô lên; khi đóng, ty van hạ xuống, giúp người vận hành dễ dàng quan sát trạng thái của van cửa bằng mắt thường.

Nhận dạng: Ty van nằm phía trên vô lăng, chuyển động lên xuống khi vận hành và được tách biệt với dòng lưu chất bên trong đường ống.

Van cổng ty nổi chủ yếu được sử dụng ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn (On/Off), không phù hợp để điều tiết lưu lượng liên tục. Thiết kế dòng chảy thẳng giúp giảm tổn thất áp suất, đồng thời mang lại độ kín và độ ổn định tốt khi vận hành. Loại van này thường được ứng dụng trong hệ thống nước, hơi, dầu và một số môi chất công nghiệp.

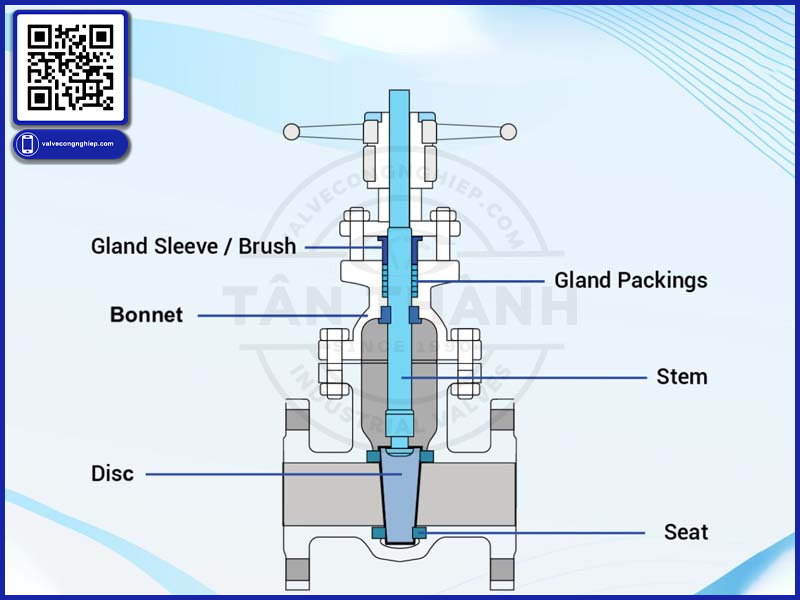

Cấu tạo van cổng ty nổi

Van cổng ty nổi được thiết kế với các bộ phận chính phối hợp chặt chẽ nhằm đảm bảo khả năng đóng/mở kín và vận hành ổn định trong môi trường công nghiệp:

• Thân van (Body): Là phần chịu lực chính, thường chế tạo từ gang, thép hoặc inox, có nhiệm vụ bao kín dòng lưu chất và chịu áp suất, nhiệt độ trong hệ thống.
• Ty van (Stem): Là trục truyền động liên kết giữa tay quay và đĩa van. Khi vận hành, ty di chuyển tịnh tiến lên xuống, đồng thời thể hiện trạng thái đóng/mở đặc trưng của dòng van ty nổi.
• Đĩa van (Gate): Bộ phận trực tiếp tiếp xúc với dòng chảy, thường dạng nêm hoặc tấm phẳng, thực hiện chức năng đóng kín hoặc cho phép lưu chất đi qua toàn phần.
• Nắp van (Bonnet): Kết nối với thân van, có vai trò bảo vệ cơ cấu bên trong và đảm bảo độ kín tại vị trí lắp đặt ty.
• Tay quay (Handwheel): Cơ cấu điều khiển bằng tay, giúp truyền lực xoay để nâng/hạ ty van, từ đó thực hiện quá trình đóng hoặc mở van.

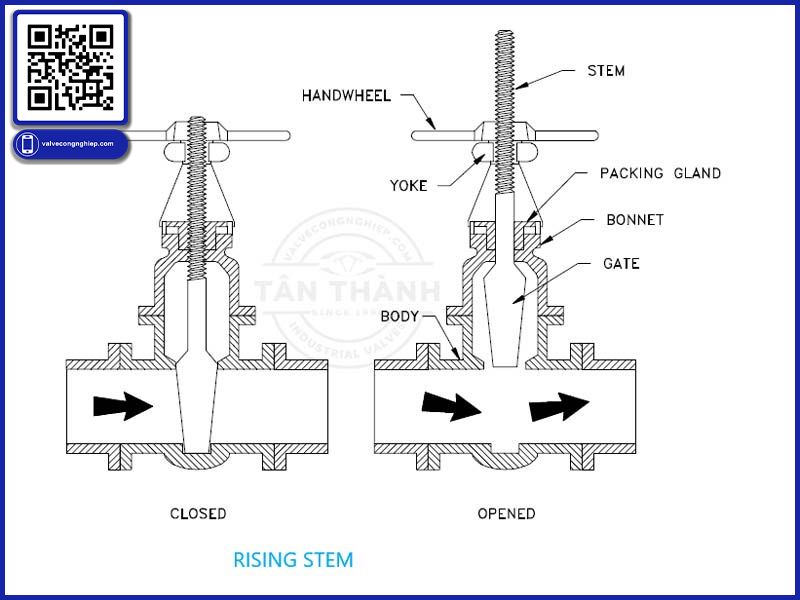

Nguyên lý hoạt động của van cửa gang ty nổi

Nguyên lý hoạt động của van cổng ty nổi khá đơn giản nhưng hiệu quả. Khi xoay bánh xe, ty van sẽ nâng lên hoặc hạ xuống, từ đó điều khiển đĩa van đóng hoặc mở dòng chảy. Khi ty van nâng lên, đĩa van di chuyển ra khỏi đường dẫn lưu chất, cho phép dòng chảy lưu thông. Ngược lại, khi ty van hạ xuống, đĩa van được đưa vào vị trí chắn ngang, chặn hoàn toàn dòng lưu chất.

Sự khác biệt lớn giữa van cổng loại ty nổi và ty chìm (van cửa ty chìm) chính là khả năng quan sát trực quan trạng thái hoạt động của van thông qua sự di chuyển của ty van.

Phân loại van cổng, van cửa ty nổi

Van cổng ty nổi có thể được phân loại theo nhiều tiêu chí khác nhau, giúp phù hợp với nhu cầu sử dụng đa dạng.

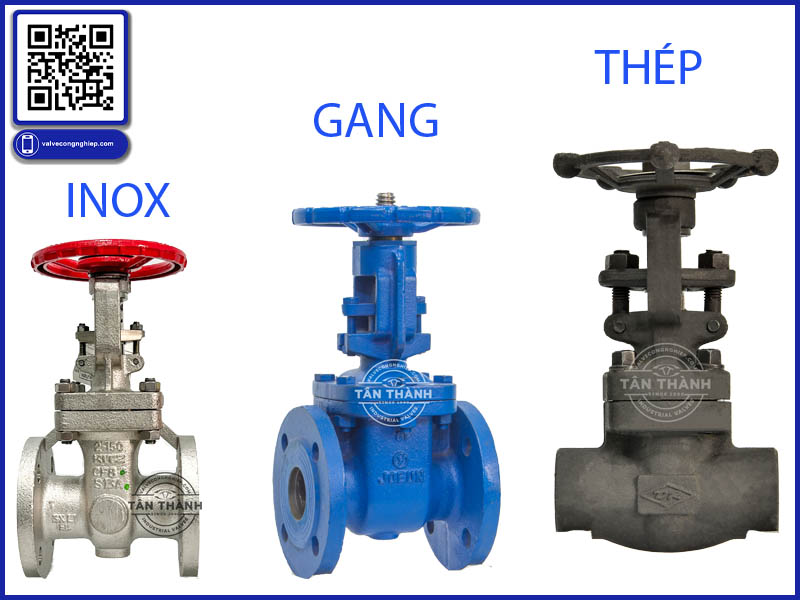

Phân loại theo vật liệu chế tạo

• Van cổng gang ty nổi: Là loại van phổ biến nhất, được làm từ gang với ưu điểm chịu được nhiệt độ và áp suất cao, thường sử dụng trong các hệ thống nước.
• Van cổng thép ty nổi: Loại này thường được dùng trong các hệ thống dẫn dầu, khí, chịu được điều kiện làm việc khắc nghiệt.
• Van cổng đồng ty nổi: Thường được sử dụng trong các ứng dụng có yêu cầu chống ăn mòn cao, như trong ngành công nghiệp thực phẩm và hóa chất.

Phân loại theo thiết kế

• Van cổng ty nổi nắp chụp: Đây là loại van có nắp đậy bên ngoài, giúp dễ dàng bảo trì và sửa chữa.
• Van cổng ty nổi không nắp chụp: Thiết kế này giúp giảm chi phí nhưng vẫn đảm bảo hiệu quả hoạt động.

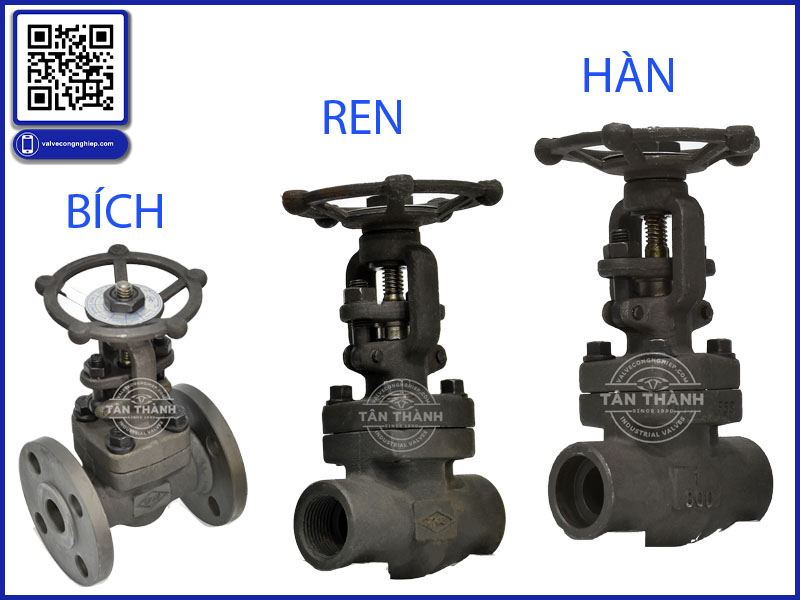

Phân loại theo kiểu kết nối

Van cổng ty nổi có thể được phân loại theo nhiều kiểu kết nối khác nhau, giúp đáp ứng nhu cầu lắp đặt đa dạng trong các hệ thống công nghiệp. Dưới đây là các kiểu kết nối phổ biến:

• Van cổng ty nổi nối mặt bích (Flanged Rising Stem Gate Valve)

Kiểu kết nối này sử dụng mặt bích ở hai đầu van để liên kết với đường ống. Mặt bích được cố định bằng các bulông và đai ốc, đảm bảo sự chắc chắn và khả năng chịu áp lực cao.

Ưu điểm: Độ kín khít tốt, dễ dàng tháo lắp và bảo trì. Thích hợp cho các hệ thống có kích thước lớn và áp suất cao.

• Van cổng ty nổi nối ren (Threaded Rising Stem Gate Valve)

Kiểu kết nối này sử dụng các ren xoáy ở hai đầu van để lắp vào đường ống. Thường được dùng cho các hệ thống có kích thước nhỏ và áp suất thấp hơn.

Ưu điểm: Lắp đặt nhanh chóng, không cần nhiều dụng cụ phức tạp, phù hợp với các ứng dụng nhỏ gọn và không gian hẹp.

Ưu điểm của van cổng ty nổi

Van cổng ty nổi mang lại nhiều ưu điểm vượt trội, bao gồm:

• Dễ dàng kiểm soát trạng thái: Với cơ chế ty nổi, người vận hành có thể dễ dàng kiểm tra trạng thái mở hoặc đóng của van.
• Độ bền cao: Với vật liệu chế tạo chắc chắn và khả năng chống ăn mòn, van cổng ty nổi có tuổi thọ dài, ít bị hư hỏng.
• Giảm thiểu tổn thất áp suất: Khi van ở trạng thái mở hoàn toàn, đĩa van không gây cản trở dòng chảy, giúp giảm thiểu tổn thất áp suất.

Top 4 mẫu van cổng ty nổi đang bán chạy nhất tại cửa hàng van công nghiệp Tân Thành. Mời quý bạn đọc tham khảo thêm.

VAN CỬA GANG TY NỔI PN16 (ĐỆM CAO SU) JOEUN

VAN CỬA GANG TY NỔI NỐI BÍCH PN16 JOEUN

VAN CỬA KITZ 10FCHI

Van cửa thép WCB ANSI 150 DR

Lưu ý khi sử dụng van cửa, van cổng ty nổi

Khi sử dụng van cửa ty nổi, có một số lưu ý quan trọng:

• Không nên đóng/mở quá nhanh: Điều này có thể gây ra va đập mạnh trong hệ thống, dẫn đến hư hỏng van hoặc các bộ phận liên quan.
• Bảo trì định kỳ: Kiểm tra và bôi trơn ty van thường xuyên để đảm bảo hoạt động trơn tru và kéo dài tuổi thọ van.
• Lựa chọn đúng loại vật liệu: Đảm bảo van được làm từ vật liệu phù hợp với môi trường sử dụng để tránh tình trạng ăn mòn hoặc hư hỏng.

Mời bạn tham khảo thêm mẫu van cổng OS&Y là gì và những công dụng tuyệt vời của nó. Xem ngay nhé !

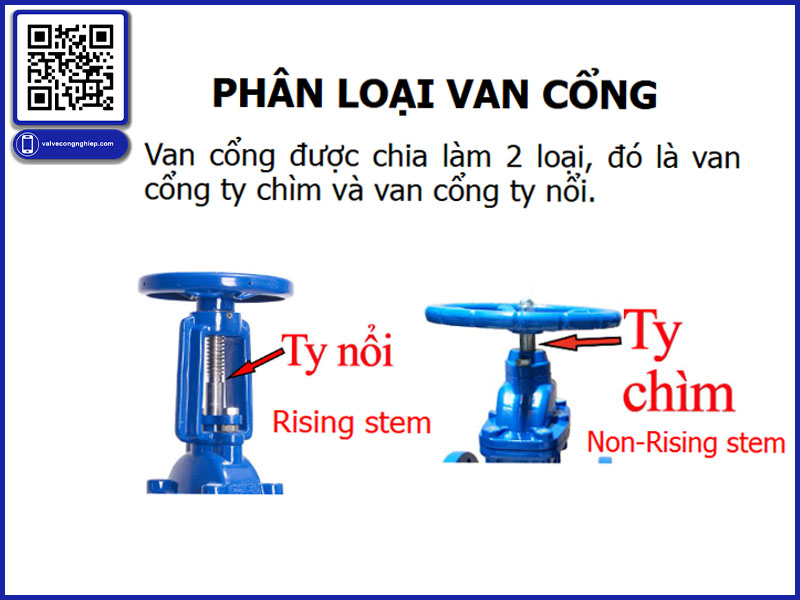

Cách phân biệt van cổng ty nổi và van cổng ty chìm

Sự khác biệt chính giữa van cổng ty nổi và van cổng ty chìm nằm ở cơ chế vận hành của ty van. Với van cổng ty nổi, ty van sẽ nổi lên khi van mở và hạ xuống khi van đóng, trong khi đó, van cổng ty chìm (van cửa ty chìm) có ty van không di chuyển lên xuống bên ngoài thân van, giúp tiết kiệm không gian nhưng khó quan sát trạng thái hoạt động.

Bảng giá van cửa, van cổng ty nổi

Giá của van cửa ty nổi có thể thay đổi tùy thuộc vào kích thước, chất liệu và thương hiệu sản xuất. Thông thường, van cổng gang ty nổi có giá rẻ hơn so với van cổng thép hoặc đồng. Để biết thêm chi tiết về bảng giá cụ thể, khách hàng có thể liên hệ với các đơn vị phân phối uy tín.

Địa chỉ mua van cổng, van cửa ty nổi giá tốt

Để đảm bảo mua được van cổng ty nổi chất lượng với giá cả hợp lý, khách hàng nên chọn các đơn vị phân phối uy tín và có kinh nghiệm lâu năm trong lĩnh vực cung cấp van công nghiệp. Công ty Tân Thành là một trong những địa chỉ hàng đầu, chuyên cung cấp các loại Rising Stem Gate Valve chất lượng, đa dạng mẫu mã và kích thước, phù hợp với nhiều ứng dụng khác nhau.

Thông tin liên hệ Tân Thành đặt mua van cổng ty nổi:

CÔNG TY TNHH TM THIẾT BỊ CÔNG NGHIỆP TÂN THÀNH

Số 1 Đông Hồ, phường Tân Hòa, TP.HCM, Việt Nam

028 3866 5295 | 028 3971 8604 | 0913 833 245 | 0904 635 106

info@tanthanhvalves.com.vn

https://valvecongnghiep.com/

Khi mua sản phẩm tại Tân Thành, khách hàng hoàn toàn yên tâm về chất lượng, giá cả hợp lý và dịch vụ hỗ trợ chu đáo.

Van cổng ty nổi – Rising Stem Gate Valve với thiết kế thông minh và khả năng vận hành hiệu quả đã trở thành lựa chọn hàng đầu trong nhiều hệ thống công nghiệp. Không chỉ giúp dễ dàng kiểm soát trạng thái đóng/mở, loại van này còn đảm bảo độ bền và khả năng hoạt động ổn định trong môi trường áp suất cao. Với sự đa dạng về vật liệu, kiểu kết nối và thiết kế, van cổng ty nổi phù hợp với nhiều ứng dụng khác nhau, từ các hệ thống cấp thoát nước cho đến các ngành công nghiệp hóa chất, dầu khí.

Nếu bạn đang tìm kiếm một loại van cổng ty nổi chất lượng cao và giá cả hợp lý, Tân Thành là địa chỉ tin cậy dành cho bạn. Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp van công nghiệp, Tân Thành cam kết mang đến cho khách hàng sản phẩm chính hãng, đảm bảo chất lượng và dịch vụ hậu mãi tận tình.
