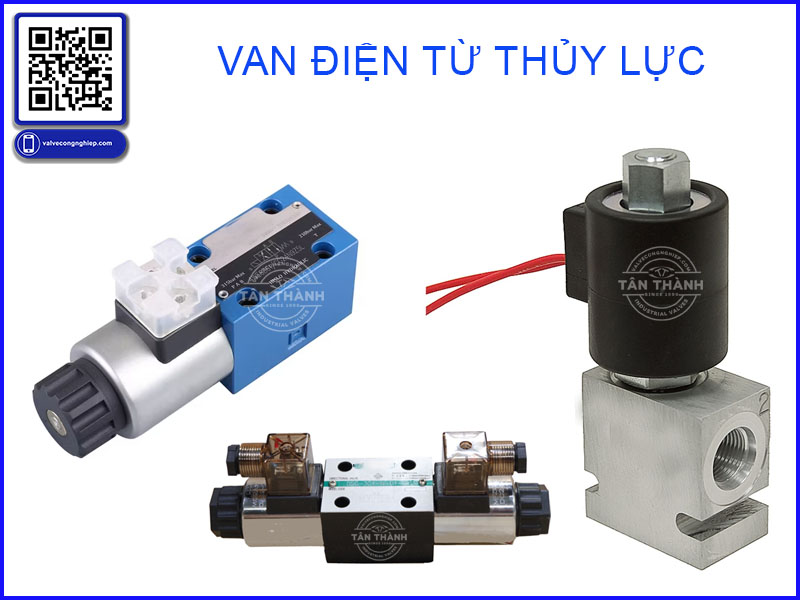

Van điện từ thủy lực là gì?

Van điện từ thủy lực (Hydraulic Solenoid Valve) là loại van sử dụng điện áp để điều khiển dòng chảy của chất lỏng trong hệ thống thủy lực. Van hoạt động dựa trên cơ chế đóng/mở hoặc chuyển hướng dòng chất lỏng thông qua lực từ trường được tạo ra bởi cuộn điện từ (coil). Các loại van này thường sử dụng nguồn điện áp như van điện từ thủy lực 24V hoặc van điện từ thủy lực 220V, tùy thuộc vào yêu cầu của hệ thống.

Van điện từ điều khiển thủy lực được thiết kế để đảm bảo độ chính xác cao, vận hành tự động và an toàn, phù hợp với các hệ thống có quy mô lớn hoặc yêu cầu tự động hóa. Một số thương hiệu nổi tiếng như van điện từ thủy lực Yuken được đánh giá cao nhờ chất lượng và độ bền vượt trội.

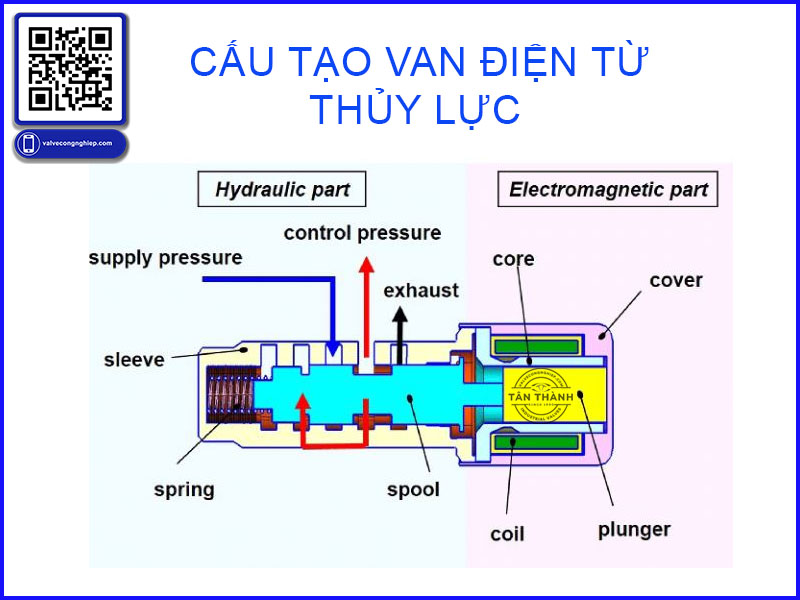

Cấu tạo van điện từ thủy lực

Để hiểu rõ hơn về cách hoạt động của Hydraulic Solenoid Valve, chúng ta cần nắm được cấu tạo van điện từ thủy lực. Một van điện từ thủy lực cơ bản bao gồm các bộ phận sau:

• Thân van (Valve Body): Chứa các cơ chế và linh kiện bên trong, đảm bảo vận hành của van, bao gồm các cổng và kênh dẫn dầu.
• Cuộn điện từ (Solenoid): Bao gồm một cuộn dây (coil) được kích hoạt bằng điện để mở hoặc đóng các cổng dòng chảy dầu.
• Van trượt (Slide Valve): Điều khiển luồng vào và ra của dầu thủy lực trong van điện từ hai ngả (2-way solenoid valve).
• Lò xo hồi vị (Reset Spring): Được sử dụng để đưa van về vị trí nghỉ ban đầu khi van không được cấp điện (de-energized).
• Nút kiểm tra lỗi (Fault Check Button): Dùng để kiểm tra xem van thủy lực có hoạt động bình thường hay không, thường đi kèm với sơ đồ ký hiệu.
• Ống lót (Sleeve): Hỗ trợ định vị và bảo vệ các bộ phận bên trong, đặc biệt là van trượt.
• Lõi van (Spool): Bộ phận di chuyển để điều chỉnh dòng chảy dầu, được điều khiển bởi lực từ trường của cuộn điện từ.
• Lõi từ (Plunger): Kết nối với cuộn điện từ, di chuyển để mở hoặc đóng van khi được kích hoạt.
• Lõi (Core): Phần từ tính bên trong cuộn điện từ, hỗ trợ tạo lực từ trường.
• Nắp (Cover): Bảo vệ phần điện từ (electromagnetic part) và các linh kiện bên trong cuộn điện từ.

Nguyên lý hoạt động của van điện từ thủy lực

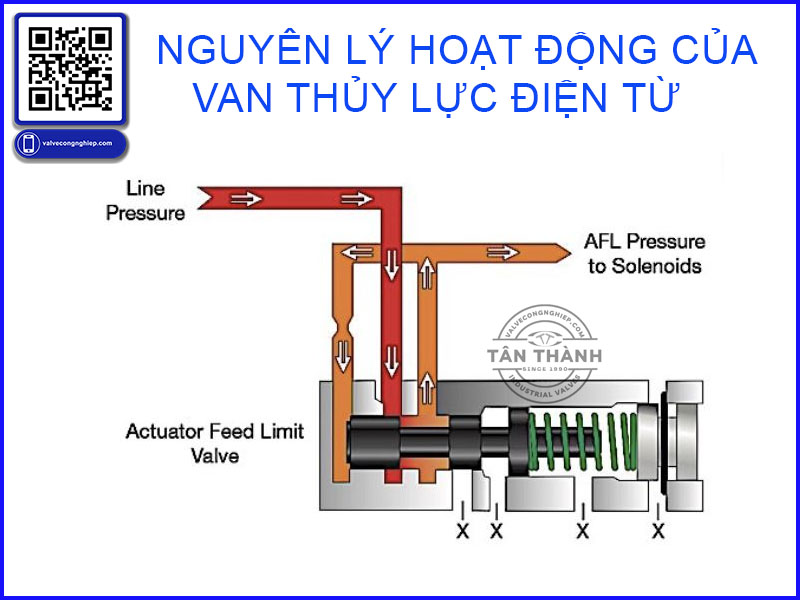

Van thủy lực điện từ (Hydraulic Solenoid Valve) hoạt động dựa trên nguyên lý từ trường kết hợp với cơ chế điện từ và áp suất dầu thủy lực. Thân van (valve body) chứa nhiều khoang hoặc cổng, tất cả đều được kết nối với các ống dẫn dầu. Thông thường, piston được đặt ở giữa khoang, với hai nam châm điện (electromagnets) nằm ở hai bên van. Các nam châm này có cuộn điện từ (solenoid coils) được cấp điện (24V hoặc 220V) để tạo từ trường, đẩy lõi van (spool) di chuyển, từ đó mở hoặc đóng các cổng dầu như cổng vào (inlet port), cổng xả (exhaust) hoặc cổng điều khiển.

Cổng vào luôn mở, cho phép dầu thủy lực dễ dàng đi vào bất kỳ ống xả nào đang mở dưới áp suất. Áp suất dầu này đẩy piston rod, từ đó truyền động lực cho thiết bị cơ khí. Người dùng có thể kiểm soát chuyển động cơ khí này bằng cách thay đổi dòng điện cung cấp cho cuộn điện từ. Khi cuộn điện từ được cấp điện, từ trường sinh ra kéo lõi van di chuyển, mở hoặc chuyển hướng dòng chảy. Khi ngắt điện, lò xo (reset spring) đẩy lõi van về vị trí ban đầu, đóng cổng hoặc chuyển dòng chảy, đảm bảo quy trình diễn ra nhanh chóng và chính xác.

Ví dụ minh họa: Trong một hệ thống van điện từ thủy lực Yuken 4/3, khi cấp điện 24V cho cuộn điện từ, lõi van di chuyển sang vị trí giữa, cho phép dầu từ cổng áp suất (P) chảy qua cổng A và B để điều khiển xi lanh hai chiều. Khi ngắt điện, lò xo đưa lõi về vị trí nghỉ, đóng cả hai cổng, ngăn dòng chảy. Điều này giúp kiểm soát chính xác hoạt động của máy ép nhựa trong sản xuất, thể hiện rõ vai trò của van điện từ điều khiển thủy lực trong tự động hóa.

Ứng dụng của van điện từ thủy lực

Van thủy lực điện từ (Hydraulic Solenoid Valve) được sử dụng rộng rãi trong nhiều lĩnh vực nhờ tính năng vận hành tự động và độ bền cao. Một số ứng dụng tiêu biểu bao gồm:

• Công nghiệp sản xuất: Điều khiển máy ép nhựa, máy dập, máy cắt trong các nhà máy chế biến thực phẩm, luyện kim, cơ khí.
• Nông nghiệp: Hệ thống tưới tiêu tự động, điều khiển máy móc nông nghiệp.
• Xây dựng: Máy xúc, máy ủi, cần cẩu sử dụng van để điều khiển các cơ cấu nâng, hạ, quay.
• Hệ thống phòng cháy chữa cháy: Điều khiển dòng nước hoặc chất chữa cháy.
• Năng lượng: Điều khiển tuabin gió, hệ thống đóng/mở van trong nhà máy điện.

Các thương hiệu như van điện từ thủy lực Yuken được ưa chuộng nhờ khả năng hoạt động ổn định trong các môi trường khắc nghiệt.

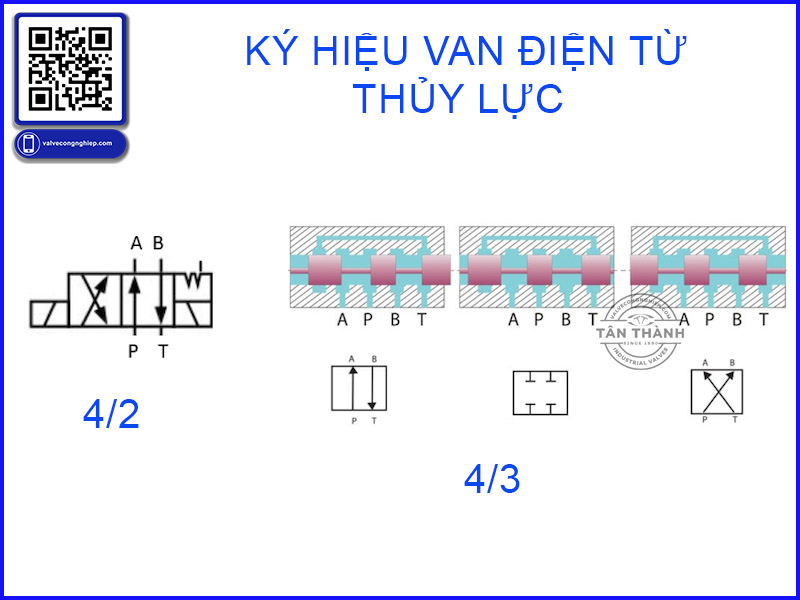

Ký hiệu van điện từ thủy lực

Ký hiệu van điện từ thủy lực được chuẩn hóa theo tiêu chuẩn ISO 1219-1:2012, giúp kỹ thuật viên dễ dàng đọc và hiểu sơ đồ mạch thủy lực. Một số ký hiệu phổ biến:

• Van 3/2: 3 cổng (vào, xả, làm việc) và 2 vị trí, thường dùng cho xi lanh một chiều.
• Van 4/3: 4 cổng (P, T, A, B) và 3 vị trí, dùng cho xi lanh hai chiều.
• Van 5/2: 5 cổng (1 vào, 2 xả, 2 làm việc) và 2 vị trí, phù hợp với hệ thống xi lanh hoạt động liên tục.

Ký hiệu thường bao gồm hình vuông biểu thị van, các mũi tên chỉ hướng dòng chảy, và các ký tự như P, T, A, B để xác định cổng.

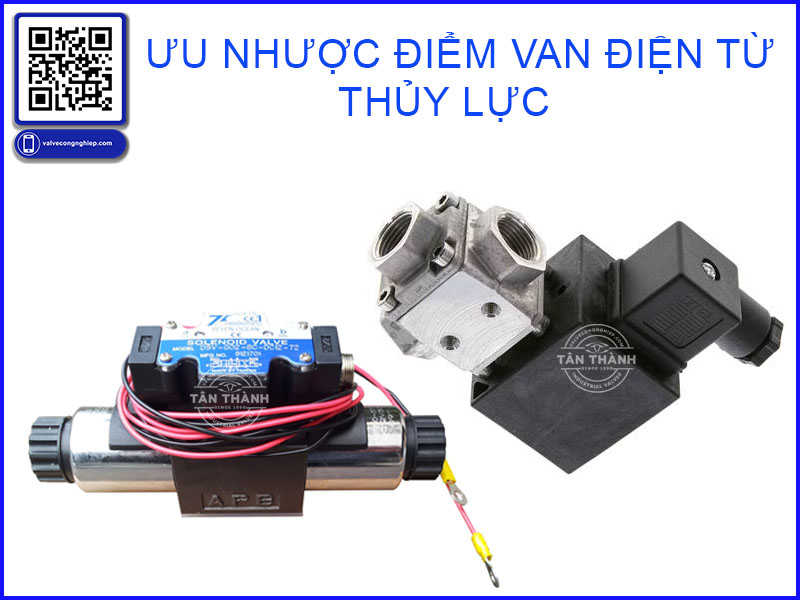

Ưu điểm và nhược điểm của van điện từ thủy lực

Van điện từ thủy lực là thiết bị quan trọng trong các hệ thống thủy lực, mang lại nhiều lợi ích nhưng cũng tồn tại một số hạn chế. Dưới đây là phân tích chi tiết về ưu điểm và nhược điểm của loại van này, giúp bạn hiểu rõ hơn khi lựa chọn sử dụng.

Ưu điểm

• Tự động hóa cao: Vận hành bằng điện, phù hợp với các hệ thống lớn.
• Độ chính xác cao: Đảm bảo điều khiển dòng chảy chính xác.
• Dễ lắp đặt và bảo trì: Kích thước nhỏ gọn, linh kiện thay thế dễ tìm.
• Ứng dụng đa dạng: Sử dụng trong nhiều ngành công nghiệp.

Nhược điểm

• Dễ hỏng cuộn điện từ: Cuộn điện từ van thủy lực có thể bị cháy hoặc hỏng nếu sử dụng quá tải hoặc điện áp không ổn định.
• Chi phí cao: Đặc biệt với các hệ thống yêu cầu tự động hóa phức tạp.
• Yêu cầu bảo trì thường xuyên: Để tránh hỏng hóc và đảm bảo hiệu suất.

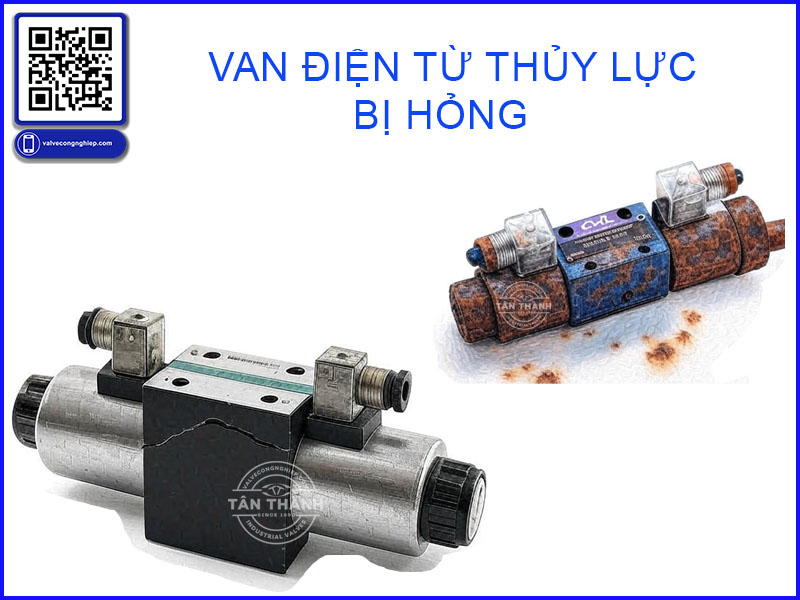

Nguyên nhân van điện từ của hệ thống thủy lực bị hỏng

Một trong những vấn đề thường gặp là van điện từ của hệ thống thủy lực bị hỏng, đặc biệt liên quan đến cuộn điện từ. Dưới đây là các nguyên nhân phổ biến và cách khắc phục:

Cuộn điện từ bị cháy:

• Nguyên nhân: Điện áp không ổn định, sử dụng quá tải, hoặc dầu bẩn làm kẹt lõi van.
• Khắc phục: Kiểm tra nguồn điện, thay cuộn điện từ mới, làm sạch dầu thủy lực định kỳ.

Lõi van bị kẹt:

• Nguyên nhân: Dầu thủy lực bẩn, cặn bã tích tụ trong van.
• Khắc phục: Vệ sinh van, sử dụng dầu sạch và bộ lọc chất lượng.

Van không đóng/mở:

• Nguyên nhân: Lò xo yếu hoặc cuộn điện từ không tạo đủ lực từ.
• Khắc phục: Kiểm tra và thay lò xo, đảm bảo điện áp phù hợp (24V hoặc 220V).

Để tránh hỏng hóc, cần bảo trì định kỳ và sử dụng Hydraulic Solenoid Valve từ các nhà cung cấp uy tín.

Giá van điện từ thủy lực

Giá van điện từ thủy lực phụ thuộc vào nhiều yếu tố như thương hiệu, kích thước, điện áp, và loại van. Dưới đây là mức giá tham khảo:

• Van điện từ thủy lực Yuken: Từ 2.000.000 – 10.000.000 VNĐ, tùy model.
• Van điện từ 24V/220V thông thường: Từ 500.000 – 5.000.000 VNĐ.
• Van cao cấp (Parker, Rexroth): Có thể lên đến 20.000.000 VNĐ hoặc cao hơn.

Catalogue van điện từ thủy lực

Catalogue van điện từ thủy lực là tài liệu quan trọng cung cấp thông tin chi tiết về các loại Hydraulic Solenoid Valve, bao gồm thông số kỹ thuật, kích thước, ứng dụng, và ký hiệu. Các thương hiệu lớn như Yuken, Parker, hoặc Rexroth thường cung cấp catalogue trên website chính thức hoặc qua nhà phân phối. Một catalogue tiêu chuẩn bao gồm:

• Mô tả sản phẩm.
• Thông số kỹ thuật (lưu lượng, áp suất, điện áp).
• Sơ đồ ký hiệu và hướng dẫn lắp đặt.
• Ứng dụng thực tế.

Bạn có thể yêu cầu catalogue từ nhà cung cấp để chọn loại van công nghiệp phù hợp với hệ thống.

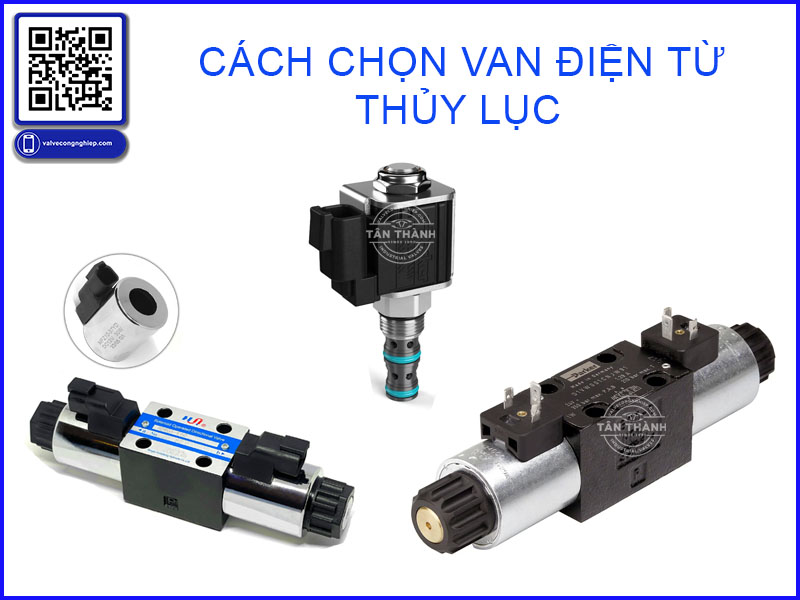

Cách chọn van điện từ thủy lực phù hợp

Để chọn van điện từ điều khiển thủy lực (Hydraulic Solenoid Valve) phù hợp, bạn cần lưu ý các yếu tố sau:

• Xác định loại van: Dựa trên số cổng và vị trí (3/2, 4/3, 5/2, 5/3).
• Lưu lượng và áp suất: Chọn van có kích thước phù hợp với lưu lượng và áp suất tối đa của hệ thống.
• Điện áp: Đảm bảo van tương thích với nguồn điện (24V, 220V).
• Thương hiệu uy tín: Ưu tiên các thương hiệu như Yuken, Parker, hoặc Rexroth để đảm bảo chất lượng.
• Môi trường làm việc: Chọn vật liệu van phù hợp với loại chất lỏng (dầu, hóa chất) và điều kiện nhiệt độ.
• Bảo hành: Chọn nhà cung cấp cung cấp bảo hành từ 6-12 tháng.

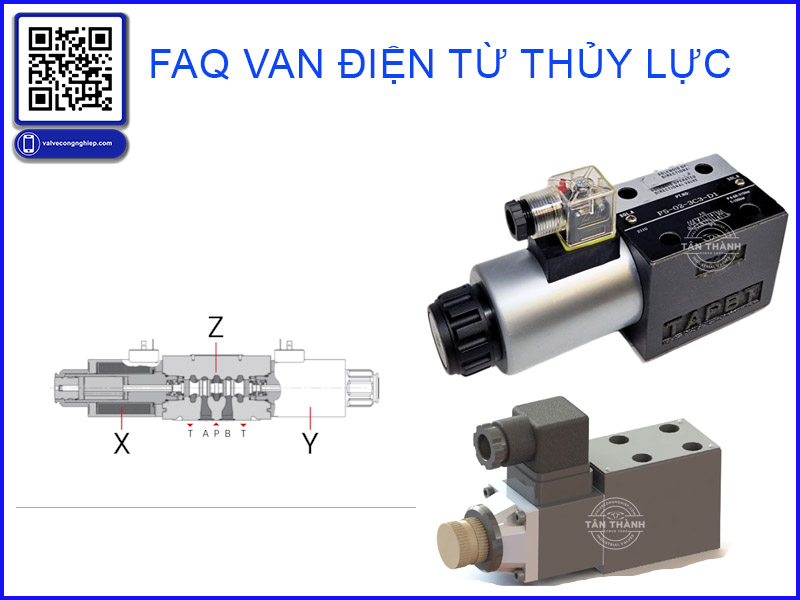

FAQ về van điện từ thủy lực

Dưới đây là một số câu hỏi thường gặp về van điện từ thủy lực (Hydraulic Solenoid Valve) và câu trả lời chi tiết:

Van điện từ thủy lực khác gì với van thủy lực thông thường?

Trả lời: Van điện từ thủy lực sử dụng cuộn điện từ để điều khiển dòng chảy tự động, trong khi van thủy lực thông thường thường được điều khiển thủ công hoặc bằng cơ khí. Hydraulic Solenoid Valve phù hợp hơn cho các hệ thống tự động hóa.

Van điện từ thủy lực 24V và 220V có gì khác nhau?

Trả lời: Sự khác biệt chính nằm ở điện áp hoạt động. Van 24V thường dùng trong các hệ thống nhỏ, yêu cầu an toàn cao, trong khi van 220V phù hợp với hệ thống công nghiệp lớn, cần công suất mạnh hơn.

Làm sao biết van điện từ thủy lực bị hỏng?

Trả lời: Các dấu hiệu bao gồm van không đóng/mở, rò rỉ dầu, hoặc cuộn điện từ bị nóng/cháy. Cần kiểm tra nguồn điện, vệ sinh van, hoặc thay thế cuộn điện từ nếu cần.

Có thể tự sửa van điện từ thủy lực tại nhà không?

Trả lời: Có thể thực hiện các sửa chữa đơn giản như vệ sinh van hoặc thay cuộn điện từ, nhưng với các hỏng hóc phức tạp, bạn nên liên hệ kỹ thuật viên chuyên nghiệp để đảm bảo an toàn và hiệu quả.

Van điện từ thủy lực Yuken có tốt không?

Trả lời: Yuken là thương hiệu uy tín từ Nhật Bản, nổi tiếng với Hydraulic Solenoid Valve chất lượng cao, độ bền tốt, và khả năng hoạt động ổn định trong điều kiện khắc nghiệt.

Bảo trì van điện từ thủy lực như thế nào?

Trả lời: Cần vệ sinh van định kỳ, kiểm tra dầu thủy lực, đảm bảo nguồn điện ổn định, và thay thế linh kiện như lò xo hoặc cuộn điện từ khi có dấu hiệu hỏng hóc.

Van điện từ thủy lực (Hydraulic Solenoid Valve) là một linh kiện không thể thiếu trong các hệ thống thủy lực hiện đại, mang lại hiệu quả cao trong việc điều khiển dòng chảy chất lỏng. Với cấu tạo tinh vi, khả năng vận hành tự động, và ứng dụng đa dạng, Hydraulic Solenoid Valve đang ngày càng được ưa chuộng. Tuy nhiên, để đảm bảo hiệu suất và tuổi thọ, bạn cần chọn van phù hợp, bảo trì định kỳ, và xử lý kịp thời các vấn đề như hỏng cuộn điện từ.

Nếu bạn đang tìm kiếm van điện từ thủy lực Yuken, van điện từ thủy lực 24V, hoặc cần tư vấn về giá và catalogue, hãy liên hệ các nhà phân phối uy tín để nhận hỗ trợ tốt nhất. Hy vọng bài viết của van công nghiệp Tân Thành đã cung cấp thông tin hữu ích để bạn hiểu rõ hơn về thiết bị quan trọng này!
