Cách lắp đặt đồng hồ đo áp suất đúng kỹ thuật | Hướng dẫn A-Z

Cách lắp đồng hồ đo áp suất là yếu tố quyết định trực tiếp đến độ chính xác của phép đo, độ bền của thiết bị cũng như mức độ an toàn của toàn bộ hệ thống. Trên thực tế, nhiều trường hợp đồng hồ báo sai, kim rung mạnh, hỏng Bourdon Tube hoặc tuổi thọ giảm nhanh đều xuất phát từ việc lắp đặt không đúng kỹ thuật. Với hơn 10 năm kinh nghiệm cung cấp thiết bị đo và van công nghiệp, công ty Tân Thành sẽ hướng dẫn chi tiết cách lắp đồng hồ đo áp suất, từ hệ thống nước dân dụng đến hơi nóng, khí nén và hóa chất, giúp bạn tránh những sai lầm phổ biến và vận hành hệ thống ổn định hơn.

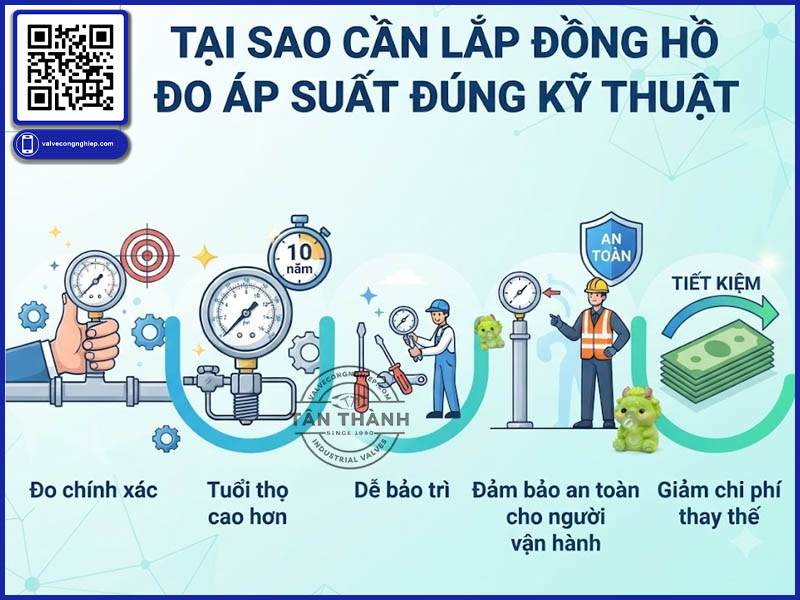

Tại sao cần lắp đồng hồ đo áp suất đúng kỹ thuật?

Đồng hồ đo áp suất không đơn thuần chỉ là thiết bị hiển thị áp lực mà còn là “mắt thần” theo dõi tình trạng hoạt động của hệ thống.

Nếu lắp sai, đồng hồ có thể gặp các vấn đề như:

• Hiển thị sai áp suất.
• Kim rung liên tục.
• Đồng hồ nhanh hỏng.
• Rò rỉ tại vị trí ren.
• Gãy Bourdon Tube.
• Không phát hiện được tình trạng quá áp của hệ thống.

Ngược lại, khi lắp đúng kỹ thuật, đồng hồ sẽ:

• Đo chính xác.
• Tuổi thọ cao hơn.
• Dễ bảo trì.
• Đảm bảo an toàn cho người vận hành.
• Giảm chi phí thay thế.

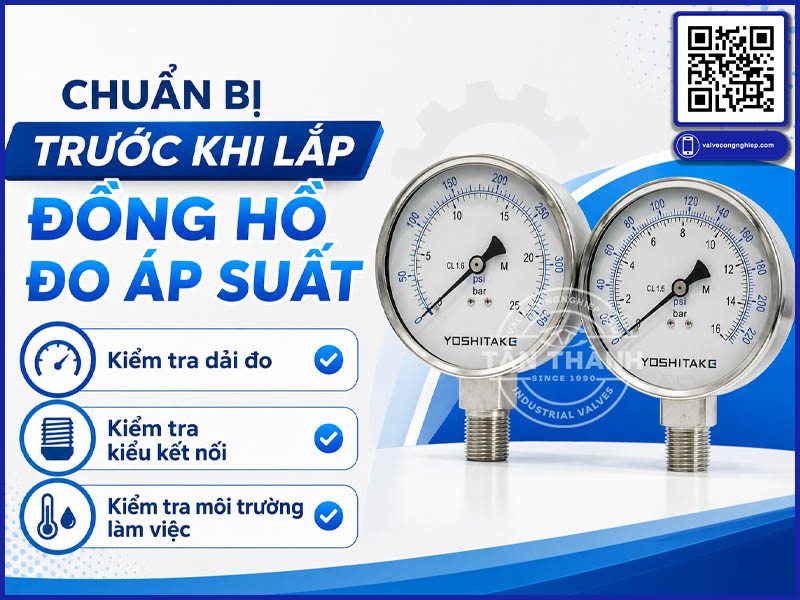

Chuẩn bị trước khi lắp đồng hồ đo áp suất

Trước khi tiến hành lắp đặt, cần kiểm tra các yếu tố sau:

Kiểm tra dải đo

Nên chọn dải đo sao cho áp suất làm việc thường xuyên nằm trong khoảng 30–70% thang đo.

Ví dụ:

• Hệ thống hoạt động 8 bar
  → nên dùng đồng hồ 16 bar.

Không nên chọn:

• Đồng hồ 10 bar cho hệ thống chạy 9 bar.
• Đồng hồ 60 bar cho hệ thống chỉ chạy 5 bar.

Kiểm tra kiểu kết nối

Hiện nay có hai kiểu kết nối phổ biến:

• Chân đứng (Bottom Connection)
• Chân sau (Back Connection)

Đồng thời cần kiểm tra:

• Ren NPT
• Ren BSPT
• Ren BSPP

Để đảm bảo tương thích với hệ thống.

Kiểm tra môi trường làm việc

Cần xác định môi chất:

• Nước
• Khí nén
• Hơi nóng
• Dầu
• Hóa chất

Vì mỗi môi chất sẽ có yêu cầu lắp đặt khác nhau.

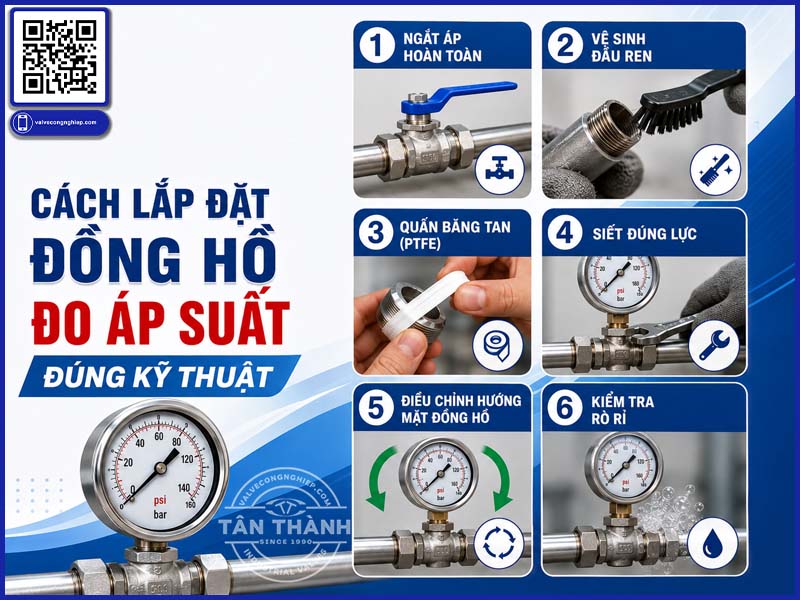

Cách lắp đặt đồng hồ đo áp suất đúng kỹ thuật

Mặc dù việc lắp đồng hồ đo áp suất không quá phức tạp, nhưng mỗi bước trong quá trình lắp đặt đều ảnh hưởng trực tiếp đến độ chính xác và độ bền của thiết bị. Hãy cùng tìm hiểu cách lắp đặt đồng hồ đo áp suất đúng kỹ thuật qua hướng dẫn chi tiết dưới đây.

Bước 1: Ngắt áp hoàn toàn

Đây là bước bắt buộc.

Không bao giờ tháo hoặc lắp đồng hồ khi đường ống còn áp suất vì có thể gây:

• Phun lưu chất.
• Tai nạn lao động.
• Hỏng ren.

Bước 2: Vệ sinh đầu ren

Trước khi lắp cần:

• Loại bỏ bụi.
• Loại bỏ mạt sắt.
• Kiểm tra ren có bị mẻ hay không.

Điều này giúp tránh rò rỉ sau khi lắp.

Bước 3: Quấn băng tan (PTFE)

Quấn theo chiều ren từ 5–8 vòng.

Không quấn quá nhiều vì có thể:

• Nứt chân ren.
• Làm lệch đồng hồ.

Bước 4: Siết đúng lực

Nên sử dụng cờ lê tại phần lục giác của chân ren.

Không dùng tay xoay trực tiếp phần vỏ đồng hồ.

Điều này dễ gây:

• Lệch kim.
• Cong Bourdon Tube.
• Mất độ chính xác.

Bước 5: Điều chỉnh hướng mặt đồng hồ

Sau khi siết xong cần xoay sao cho:

• Mặt đồng hồ hướng về người vận hành.
• Dễ quan sát.
• Không bị che khuất.

Bước 6: Kiểm tra rò rỉ

Sau khi cấp áp:

• Quan sát ren.
• Kiểm tra nước hoặc khí có rò rỉ hay không.
• Theo dõi kim đồng hồ hoạt động ổn định.

Cách lắp đồng hồ đo áp suất nước

Đây là ứng dụng phổ biến nhất trong:

• Hệ thống cấp nước.
• Máy bơm.
• Bồn chứa.
• PCCC.
• RO.
• HVAC.

Cách lắp đồng hồ đo áp suất nước đúng kỹ thuật gồm:

• Lắp sau máy bơm để theo dõi áp suất đầu ra.
• Lắp trước và sau bộ lọc để kiểm tra chênh áp.
• Dùng van khóa trước đồng hồ để thuận tiện thay thế.
• Hạn chế lắp tại vị trí có rung động mạnh.
• Không để đồng hồ chịu áp lực va đập liên tục (Water Hammer).

Cách lắp đặt đồng hồ đo áp suất nước trong hệ thống bơm

Đối với máy bơm nước, cách lắp đặt đồng hồ đo áp suất nước thường như sau:

Máy bơm

↓

Van khóa

↓

Tê chia

↓

Đồng hồ áp suất

↓

Đường ống chính

Cách bố trí này giúp:

• Dễ tháo đồng hồ.
• Không phải xả toàn bộ hệ thống.
• Kiểm tra áp lực bơm nhanh chóng.

Cách lắp đặt đồng hồ đo áp suất cho hệ thống hơi nóng

Đây là hệ thống yêu cầu kỹ thuật cao hơn.

Không được lắp trực tiếp đồng hồ lên đường hơi.

Bắt buộc sử dụng:

• Ống siphon (Siphon Tube)
• Van khóa đồng hồ (Gauge Valve)

Sơ đồ:

Đường hơi

↓

Van khóa

↓

Ống siphon

↓

Đồng hồ áp suất

Ống siphon sẽ giữ lại nước ngưng để giảm nhiệt độ trước khi hơi tiếp xúc với đồng hồ, giúp bảo vệ Bourdon Tube khỏi nhiệt độ cao.

Cách lắp đồng hồ đo áp suất khí nén

Đối với hệ thống khí nén:

• Lắp gần cụm FRL nếu cần theo dõi áp suất sau xử lý.
• Hạn chế vị trí rung mạnh.
• Nếu máy nén piston rung lớn nên dùng đồng hồ dầu (Glycerin Filled).

Có nên lắp van khóa trước đồng hồ không?

Câu trả lời là Có.

Van khóa giúp:

• Thay đồng hồ mà không cần xả toàn bộ hệ thống.
• Dễ kiểm định.
• Dễ hiệu chuẩn.
• Kéo dài tuổi thọ đồng hồ.

Đây gần như là tiêu chuẩn trong các nhà máy hiện đại.

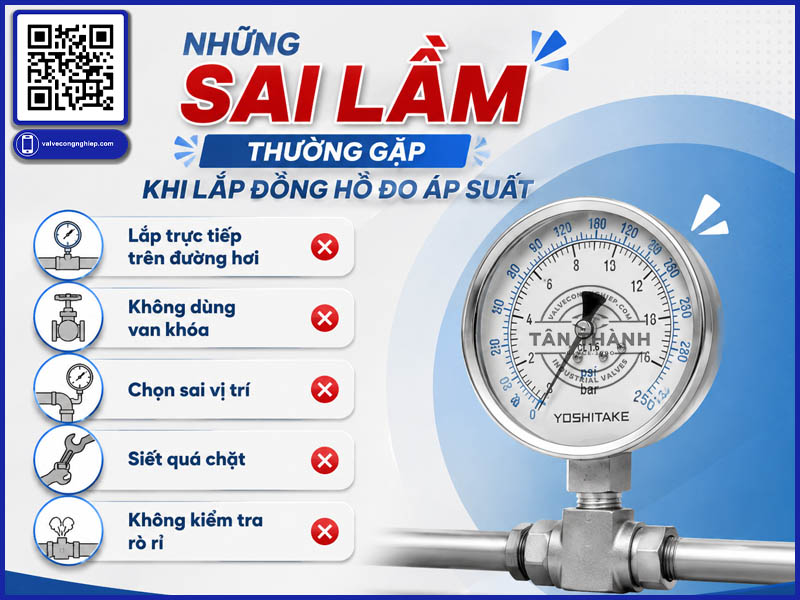

Những sai lầm thường gặp khi lắp đồng hồ đo áp suất

Dù quy trình lắp đặt không quá phức tạp, nhưng chỉ một sai sót nhỏ cũng có thể khiến đồng hồ đo sai, nhanh hỏng hoặc ảnh hưởng đến sự an toàn của toàn bộ hệ thống. Dưới đây là những lỗi phổ biến nhất khi lắp đồng hồ đo áp suất mà bạn cần tránh.

Lắp trực tiếp trên đường hơi

Đây là lỗi phổ biến nhất.

Hậu quả:

• Cháy Bourdon Tube.
• Sai số lớn.
• Hỏng đồng hồ nhanh.

Không dùng van khóa

Mỗi lần thay đồng hồ đều phải dừng hệ thống.

Gây:

• Mất thời gian.
• Tăng chi phí bảo trì.

Chọn sai vị trí

Lắp ngay tại:

• Máy rung mạnh.
• Bơm piston.
• Đầu xả.

Sẽ khiến kim rung liên tục và giảm tuổi thọ.

Siết quá chặt

Có thể làm:

• Nứt chân ren.
• Méo ren.
• Gãy đầu nối.

Không kiểm tra rò rỉ

Một lượng rò rỉ nhỏ cũng có thể:

• Làm sai kết quả đo.
• Hao hụt lưu chất.
• Gây mất an toàn.

Khi nào nên kiểm định hoặc thay đồng hồ?

Nên kiểm tra định kỳ nếu xuất hiện các dấu hiệu:

• Kim không về 0.
• Kim rung bất thường.
• Mặt kính nứt.
• Đồng hồ bị nước vào.
• Đọc sai áp suất.
• Quá hạn hiệu chuẩn theo quy định của doanh nghiệp.

Mua đồng hồ đo áp suất chính hãng ở đâu?

Nếu bạn đang tìm kiếm đơn vị cung cấp đồng hồ đo áp suất chất lượng, công ty Tân Thành là địa chỉ đáng tin cậy với nhiều năm kinh nghiệm trong lĩnh vực van và thiết bị công nghiệp.

Tân Thành cung cấp đa dạng đồng hồ đo áp suất nước, đồng hồ đo áp suất hơi, khí nén và hóa chất đến từ các thương hiệu uy tín. Đặc biệt, công ty phân phối đồng hồ đo áp suất Yoshitake Nhật Bản chính hãng với đầy đủ CO, CQ, nhiều dải đo, kích thước mặt và kiểu kết nối, đáp ứng nhu cầu từ hệ thống dân dụng đến các nhà máy công nghiệp.

Đội ngũ kỹ thuật của Tân Thành cũng sẵn sàng tư vấn lựa chọn sản phẩm, hướng dẫn cách lắp đặt đồng hồ đo áp suất đúng tiêu chuẩn nhằm đảm bảo độ chính xác và kéo dài tuổi thọ thiết bị.

Câu hỏi thường gặp (FAQ)

Sau khi tìm hiểu cách lắp đồng hồ đo áp suất đúng kỹ thuật, chắc hẳn bạn vẫn còn một số thắc mắc liên quan đến quá trình lắp đặt, sử dụng và bảo trì thiết bị. Dưới đây là những câu hỏi thường gặp được đội ngũ kỹ thuật công ty Tân Thành tổng hợp và giải đáp chi tiết.

Đồng hồ đo áp suất có cần lắp theo chiều đứng không?

Không bắt buộc. Tuy nhiên, nên lắp theo đúng khuyến cáo của nhà sản xuất để đảm bảo độ chính xác và dễ quan sát.

Có cần dùng băng tan khi lắp?

Có. Băng tan PTFE giúp làm kín ren và hạn chế rò rỉ. Tuy nhiên chỉ nên quấn vừa đủ, tránh quấn quá nhiều gây nứt hoặc biến dạng ren.

Hệ thống hơi có bắt buộc dùng ống siphon không?

Có. Đối với hơi nóng, ống siphon là phụ kiện cần thiết để giảm nhiệt độ môi chất trước khi vào đồng hồ, giúp bảo vệ bộ phận cảm biến áp suất.

Khi nào nên dùng đồng hồ dầu?

Nên sử dụng đồng hồ dầu trong môi trường có rung động mạnh hoặc áp suất dao động liên tục để giảm rung kim và tăng tuổi thọ thiết bị.

Có cần lắp van khóa trước đồng hồ không?

Nên lắp. Van khóa giúp cô lập đồng hồ khi cần kiểm định, hiệu chuẩn hoặc thay thế mà không phải xả toàn bộ hệ thống.

Việc nắm vững cách lắp đồng hồ đo áp suất không chỉ giúp thiết bị hoạt động chính xác mà còn góp phần bảo vệ toàn bộ hệ thống, giảm chi phí bảo trì và nâng cao mức độ an toàn khi vận hành. Dù là cách lắp đồng hồ đo áp suất nước, cách lắp đặt đồng hồ đo áp suất nước hay các hệ thống hơi, khí nén và hóa chất, việc tuân thủ đúng quy trình kỹ thuật luôn là yếu tố quan trọng. Nếu cần tư vấn lựa chọn hoặc lắp đặt đồng hồ đo áp suất phù hợp, công ty Tân Thành sẵn sàng cung cấp các dòng đồng hồ đo áp suất chính hãng Yoshitake Nhật Bản cùng nhiều thương hiệu uy tín khác, kèm giải pháp kỹ thuật tối ưu cho từng ứng dụng thực tế.
