Trong bối cảnh các dây chuyền sản xuất ngày càng yêu cầu tốc độ, độ chính xác và khả năng tự động hóa cao, van điện từ (Solenoid Valve) đã trở thành thiết bị không thể thiếu trong việc kiểm soát dòng lưu chất. Thế nhưng, để van hoạt động ổn định, phản hồi nhanh và bền bỉ theo thời gian, yếu tố quyết định lại nằm ở một bộ phận nhỏ nhưng cực kỳ quan trọng – cuộn coil. Đây chính là “nguồn năng lượng” tạo ra lực điện từ giúp van thực hiện thao tác đóng/mở một cách chính xác gần như tức thì. Việc hiểu rõ vai trò và cơ chế của cuộn coil không chỉ giúp tối ưu hiệu suất hệ thống mà còn hạn chế tối đa sự cố trong quá trình vận hành thực tế.

Cuộn coil van điện từ là gì?

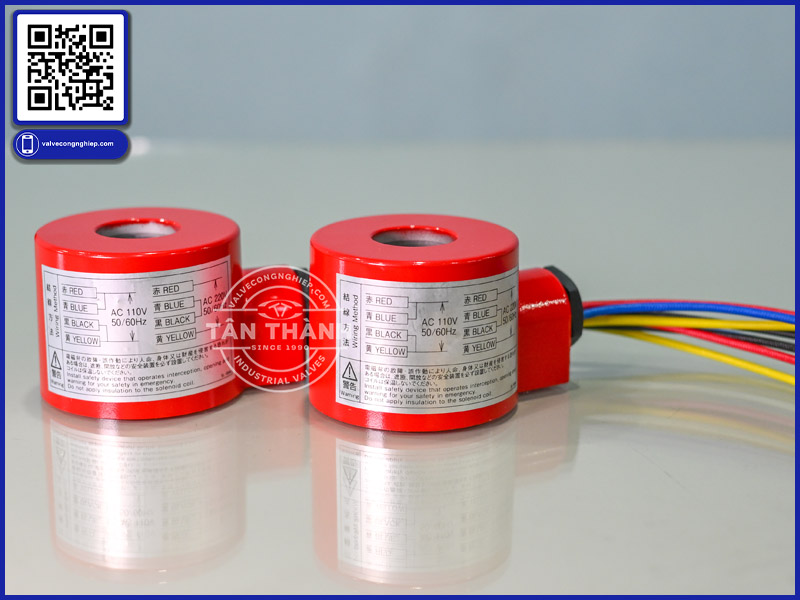

Cuộn coil van điện từ (còn gọi là cuộn hút hoặc solenoid coil) là bộ phận trực tiếp tạo ra lực điện từ để kích hoạt cơ chế đóng/mở của van. Khi được cấp nguồn điện như AC 220V, 110V hoặc DC 24V, 12V, cuộn coil sinh ra từ trường tác động lên lõi từ (plunger), từ đó điều khiển trục van dịch chuyển và cho phép dòng lưu chất đi qua hoặc bị chặn lại một cách tự động.

Về cấu tạo, coil gồm dây đồng quấn nhiều vòng quanh lõi, bên ngoài được bọc lớp vỏ cách điện nhằm bảo vệ và tăng độ bền khi vận hành trong môi trường công nghiệp. Nhờ khả năng phản hồi nhanh và hoạt động ổn định, cuộn coil được xem là bộ phận trung tâm quyết định hiệu suất của van điện từ trong các hệ thống như khí nén, cấp thoát nước và HVAC.

 Về bản chất, coil thực hiện quá trình chuyển đổi năng lượng theo chuỗi:

👉 Điện năng → Từ trường → Chuyển động cơ học

Trong cấu tạo của một solenoid valve, coil đóng vai trò như “bộ não điều khiển”, quyết định trực tiếp đến việc van có hoạt động hay không.

Vai trò cốt lõi của cuộn coil Solenoid

Không đơn thuần là một linh kiện điện, coil quyết định trực tiếp đến hiệu suất và độ ổn định của van điện từ:

• Tạo lực hút để đóng/mở van
• Quyết định tốc độ phản hồi của van
• Ảnh hưởng đến độ bền tổng thể của thiết bị
• Đảm bảo khả năng vận hành liên tục trong hệ thống

Theo kinh nghiệm thực tế tại Tân Thành, phần lớn các sự cố van điện từ (khoảng 70%) đều liên quan đến coil như cháy cuộn dây, sai điện áp hoặc quá nhiệt.

Cấu tạo cuộn coil van điện từ

Một cuộn coil tiêu chuẩn thường bao gồm các thành phần chính sau:

Dây quấn (Winding)

• Là thành phần chính tạo từ trường
• Thường làm từ đồng (ưu tiên) hoặc nhôm
• Số vòng dây càng nhiều → từ trường càng mạnh

Coil dây đồng có độ bền và hiệu suất cao hơn coil nhôm. Trong đó:

• Dây đồng nguyên chất cho hiệu suất cao và ít sinh nhiệt
• Dây nhôm giá rẻ hơn nhưng dễ hư hỏng hơn

Lõi từ (Magnetic Core)

• Làm từ vật liệu sắt từ (ferromagnetic)
• Tăng cường lực từ lên gấp nhiều lần
• Có thể là lõi đặc hoặc lõi rỗng

Lõi kim loại giúp tăng hiệu quả từ trường lên đến 100 lần so với lõi không khí.

Vỏ coil

Thường làm từ nhựa chịu nhiệt hoặc epoxy, có khả năng:

• Cách điện
• Chống cháy, chống hóa chất
• Bảo vệ linh kiện bên trong

Coil đúc kín (encapsulated) có độ bền cao hơn loại quấn băng.

Bobbin (khung cuộn dây)

• Giữ cố định dây quấn
• Cách điện và bảo vệ cấu trúc coil
• Đảm bảo độ chính xác khi quấn dây

Jack điện (DIN Connector) – Đầu nối DIN

Kết nối nguồn điện với coil, đảm bảo cấp điện ổn định. Các coil chất lượng cao thường đạt chuẩn cách nhiệt Class F hoặc H, chịu nhiệt lên đến 155–180°C, phù hợp môi trường công nghiệp khắc nghiệt.

Nguyên lý hoạt động của cuộn coil

Nguyên lý hoạt động coil van điện từ dựa trên hiện tượng cảm ứng điện từ.

Khi cấp điện vào coil:

• Dòng điện chạy qua dây quấn
• Sinh ra từ trường
• Tạo lực hút lõi van (plunger)
• Làm van chuyển trạng thái đóng/mở

Khi ngắt điện:

• Từ trường mất đi
• Lò xo đẩy lõi về vị trí ban đầu

Quá trình này diễn ra theo chu trình:

1. Cấp điện vào coil
2. Tạo từ trường
3. Hút lõi từ (plunger)
4. Van mở hoặc đóng

Khi ngắt điện, từ trường biến mất, lò xo sẽ đẩy lõi về vị trí ban đầu.

👉 Điểm quan trọng:

• Coil AC có dòng khởi động lớn → lực hút mạnh
• Coil DC hoạt động ổn định hơn, ít rung và ít sinh nhiệt

Phân loại cuộn coil van điện từ

Tùy theo nhu cầu sử dụng, coil được phân loại như sau:

Theo điện áp

• Coil điện từ 220V AC (công nghiệp)
• Coil điện từ 24V DC (phổ biến trong hệ điều khiển)
• Coil điện từ 12V DC (ứng dụng nhỏ)

Theo môi trường

• Coil chống nước (IP65, IP67)
• Coil chống cháy nổ (Explosion-proof)

Theo điều kiện nhiệt

• Coil tiêu chuẩn
• Coil chịu nhiệt cao

Theo cấu tạo

• Coil quấn băng (tape-wrapped)
• Coil đúc kín (encapsulated)

Theo chuyển động

• Coil tuyến tính (Linear)
• Coil quay (Rotary)

Theo ứng dụng van

• Coil van 2 ngã
• Coil van 3 ngã
• Coil van 4 ngã

Lưu ý kỹ thuật: Với môi trường ngoài trời hoặc ẩm ướt, nên sử dụng coil đạt chuẩn IP65 trở lên để tránh chập điện.

Thông số kỹ thuật quan trọng

Khi lựa chọn coil, cần đặc biệt chú ý các thông số sau:

• Điện áp hoạt động (Voltage)
• Công suất tiêu thụ (Watt)
• Lực từ (Magnetic force)
• Chu kỳ làm việc (Duty cycle)
• Cấp bảo vệ (IP rating)
• Cấp cách nhiệt (Class F, H, N)

Coil có duty cycle 100% được thiết kế để hoạt động liên tục. Nếu sử dụng coil duty thấp trong hệ thống chạy liên tục, nguy cơ cháy coil là rất cao.

Các lỗi thường gặp ở cuộn coil

Trong quá trình vận hành, coil có thể gặp một số sự cố phổ biến:

Cháy coil

Nguyên nhân:

• Cấp sai điện áp
• Quá nhiệt
• Hoạt động quá tải

Coil không hút

• Lõi bị kẹt
• Điện áp không đủ
• Đứt dây bên trong

Coil bị nóng bất thường

• Lắp sai điện áp
• Môi trường nhiệt độ cao
• Coil kém chất lượng

 Thực tế: Coil luôn có nhiệt khi hoạt động, nhưng nếu quá nóng đến mức không thể chạm tay → dấu hiệu cần kiểm tra ngay.

Cách kiểm tra và thay thế coil

Để đảm bảo van hoạt động ổn định và tránh các sự cố như coil van điện từ bị cháy hoặc coil không hút, việc kiểm tra và thay thế đúng kỹ thuật là rất quan trọng. Dưới đây là quy trình cơ bản giúp bạn xử lý nhanh và chính xác.

Kiểm tra nhanh

• Dùng đồng hồ đo điện trở
• Kiểm tra nguồn cấp
• Kiểm tra lực hút thực tế

Thay thế coil

• Ngắt hoàn toàn nguồn điện
• Tháo jack kết nối
• Lắp coil mới đúng thông số

Cảnh báo kỹ thuật: Tuyệt đối không thay coil khác điện áp, vì có thể gây cháy ngay khi cấp điện.

Kinh nghiệm chọn cuộn coil chuẩn tại Tân Thành

Để đảm bảo hệ thống vận hành ổn định, Tân Thành khuyến nghị:

• Chọn đúng điện áp theo hệ thống
• Ưu tiên coil dây đồng 100%
• Chọn thương hiệu uy tín (Yoshitake, Uni-D, TPC…)
• Chọn cấp bảo vệ phù hợp môi trường

Đối với ngành hóa chất hoặc môi trường khắc nghiệt, nên ưu tiên coil có khả năng chống ăn mòn và đạt tiêu chuẩn IP cao.

Ứng dụng thực tế

Cuộn coil được ứng dụng rộng rãi trong nhiều lĩnh vực:

Công nghiệp

• Van khí nén
• Van thủy lực
• Máy tự động hóa

Ô tô

• Hệ thống phanh ABS
• Kim phun nhiên liệu

Y tế

• Máy truyền dịch
• Máy lọc máu

Nông nghiệp

• Hệ thống tưới tự động

Hàng không

• Điều khiển nguồn điện

Trong mọi ứng dụng, coil luôn là yếu tố quyết định đến độ chính xác và ổn định của quá trình điều khiển tự động.

Cuộn coil van điện từ không chỉ là một bộ phận phụ trợ mà chính là trung tâm điều khiển hoạt động của toàn bộ van. Việc hiểu rõ cấu tạo, nguyên lý và cách lựa chọn coil phù hợp sẽ giúp hệ thống vận hành ổn định, tiết kiệm chi phí và kéo dài tuổi thọ thiết bị. Nếu bạn đang cần tư vấn lựa chọn hoặc thay thế coil van điện từ phù hợp, Tân Thành sẵn sàng hỗ trợ với giải pháp kỹ thuật chính xác và sản phẩm chất lượng cao.
