Đĩa chống xoáy nước Vortex Inhibitor là gì | Ứng dụng và ưu điểm

Trong các hệ thống bơm, bồn chứa và đường ống công nghiệp, dòng nước tại khu vực cửa hút có ảnh hưởng trực tiếp đến độ ổn định của thiết bị. Khi lưu lượng hút lớn, mực nước thấp hoặc vị trí cửa hút không phù hợp, dòng chất lỏng có thể hình thành xoáy và kéo không khí vào đường ống. Đĩa chống xoáy nước (Vortex Inhibitor) được sử dụng như một giải pháp cơ khí nhằm hạn chế hiện tượng này. Mời bạn cùng Tân Thành khám phá mẫu thiết bị chống xoáy bền nước này nhé.

Đĩa chống xoáy nước là gì?

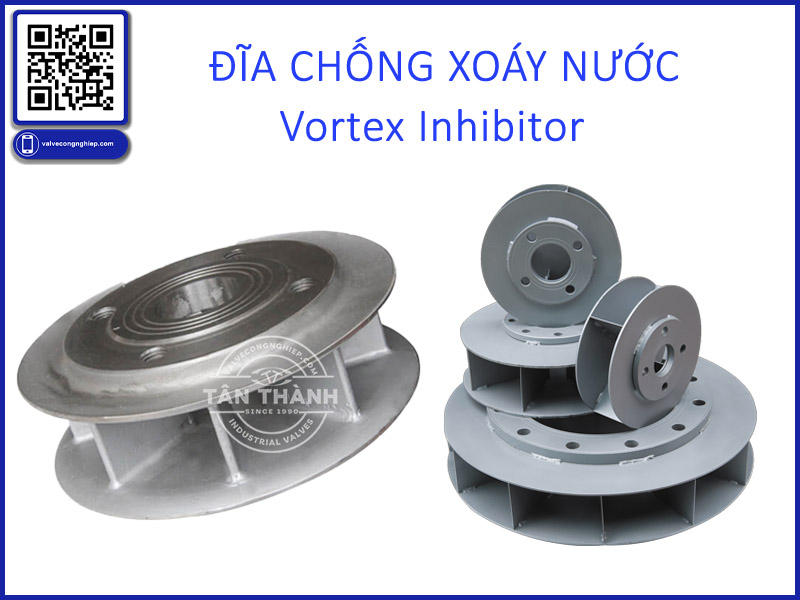

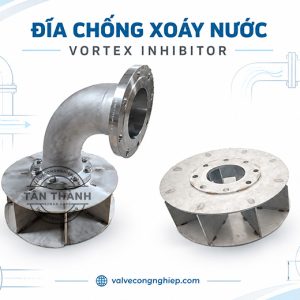

Đĩa chống xoáy nước (Vortex Inhibitor) là bộ phận cơ khí được lắp tại khu vực cửa hút của bồn, bể chứa hoặc hệ thống bơm, có tác dụng hạn chế hình thành dòng xoáy và giảm nguy cơ cuốn không khí vào đường ống.

Thiết bị giúp phân tán dòng nước trước cửa hút, hỗ trợ ổn định điều kiện thủy lực và hạn chế xoáy cục bộ. Đây là một thiết bị chống xoáy nước, không có chức năng đóng mở hay điều tiết lưu lượng như van công nghiệp.

Vì sao cần hạn chế xoáy nước tại cửa hút?

Xoáy nước ở khu vực hút không đơn thuần là hiện tượng bề mặt. Nếu xoáy đủ mạnh, nó có thể tác động trực tiếp đến điều kiện làm việc của máy bơm và đường ống.

Hạn chế cuốn không khí vào đường hút

Khi hình thành phễu xoáy, không khí có thể bị kéo từ mặt nước xuống cửa hút. Máy bơm lúc này có khả năng hút hỗn hợp nước và không khí thay vì chỉ hút nước.

Điều này có thể khiến lưu lượng thực tế giảm, áp suất dao động và thiết bị phát sinh tiếng ồn hoặc rung động bất thường.

Cải thiện điều kiện dòng chảy vào bơm

Máy bơm cần điều kiện dòng chảy phù hợp tại đầu hút để hoạt động ổn định. Dòng nước có chuyển động xoắn mạnh hoặc phân bố không đều có thể ảnh hưởng đến trạng thái dòng chảy trước khi đi vào bánh công tác.

Việc kiểm soát xoáy vì vậy có ý nghĩa đặc biệt quan trọng đối với những hệ thống vận hành liên tục hoặc yêu cầu lưu lượng lớn.

Giảm nguy cơ ảnh hưởng đến thiết bị

Dòng chảy không ổn định có thể làm tăng rung động trong cụm bơm và đường ống. Nếu tình trạng này kéo dài, tải tác động lên các mối nối, giá đỡ và thiết bị liên quan cũng có thể tăng.

Do đó, chống xoáy là một trong những vấn đề cần được xem xét ngay từ giai đoạn thiết kế hệ thống.

Cấu tạo cơ bản của đĩa chống xoáy

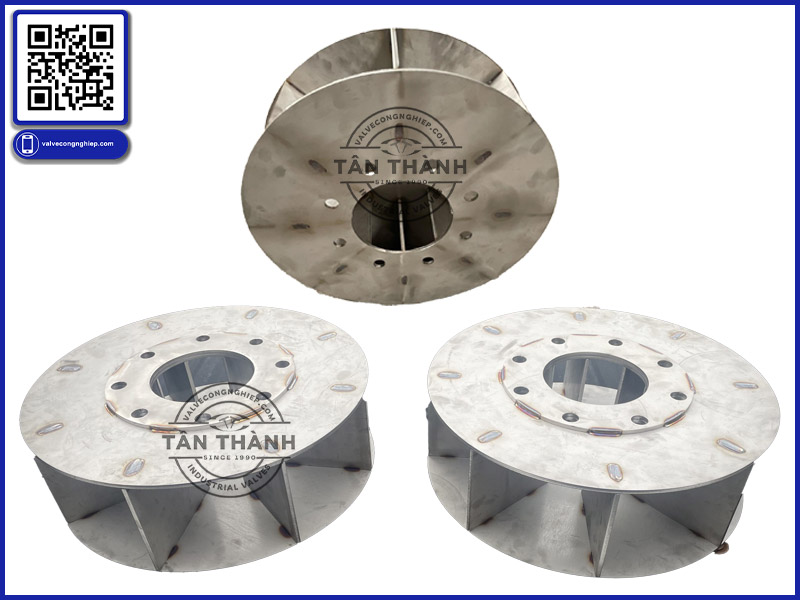

Về kết cấu, đĩa chống xoáy thường có dạng tấm hoặc đĩa được bố trí phía trên hoặc xung quanh khu vực cửa hút tùy thiết kế.

Một hệ thống có thể bao gồm:

• Tấm hoặc đĩa chống xoáy.
• Bộ phận liên kết với cửa hút.
• Kết cấu đỡ hoặc gia cường.
• Các chi tiết cố định cơ khí.
• Bề mặt tiếp xúc trực tiếp với dòng nước.

Kích thước và hình dạng của đĩa không nên được lựa chọn một cách độc lập. Các thông số như đường kính cửa hút, lưu lượng bơm, mực nước thấp nhất và kích thước bồn đều có thể ảnh hưởng đến hiệu quả làm việc.

Đặc biệt, với những hệ thống công nghiệp có lưu lượng lớn, cần xem xét tổng thể điều kiện thủy lực thay vì chỉ dựa vào kích thước đường ống.

Nguyên lý hoạt động của đĩa chống xoáy nước

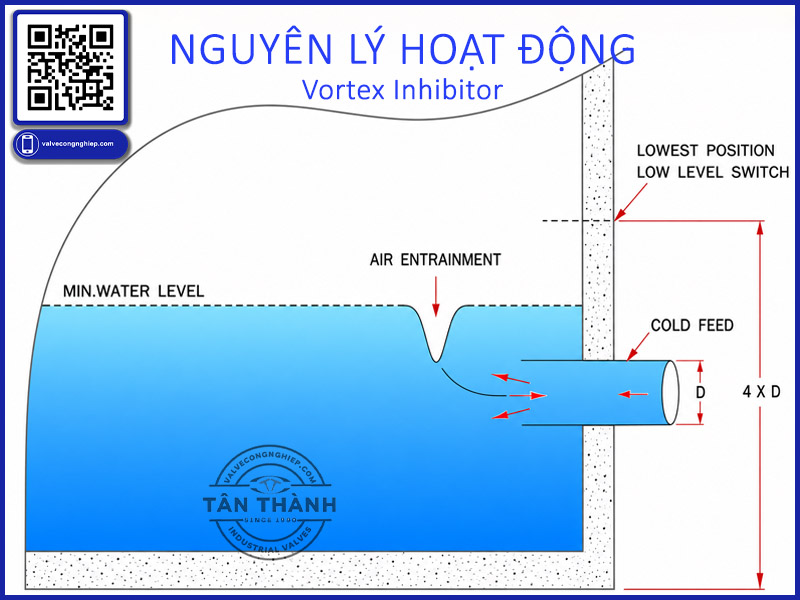

Đối với đường ống cấp nước vào máy bơm theo phương ngang từ thành bể, mực nước tối thiểu khi hút thường phải duy trì cao hơn mép trên của ống ít nhất 1 lần đường kính ống. Đồng thời, công tắc ngắt bơm khi mực nước thấp cần được bố trí ở vị trí phù hợp, thường tương ứng với khoảng cách 2 lần đường kính ống. Nếu không có thiết bị chống xoáy, mực nước hút thấp nhất để hạn chế hiện tượng cuốn khí vào đường ống có thể phải duy trì ở độ cao khoảng 4 lần đường kính ống tính từ đáy bể.

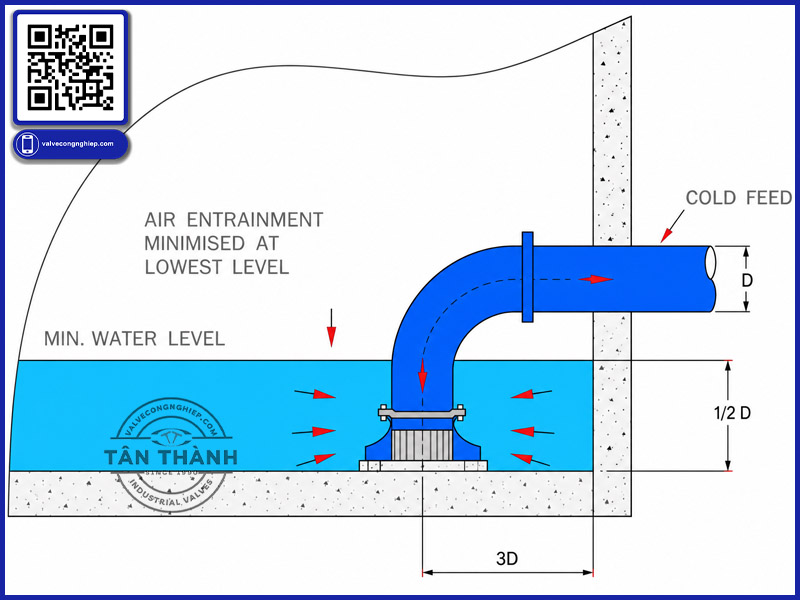

Khi lắp đặt đĩa chống xoáy nước (Vortex Inhibitor) tại đầu ra của đường ống hút, thiết bị giúp hạn chế hình thành xoáy nước và ngăn không khí bị cuốn vào đường ống, nhờ đó tăng chiều sâu sử dụng nước thực tế của bể thêm khoảng 3,5 lần đường kính ống đầu ra. Giải pháp này giúp tối ưu dung tích bể, có thể giảm kích thước bể khoảng 12–17% đối với cùng nhu cầu lưu trữ nước, tiết kiệm đáng kể chi phí và diện tích lắp đặt. Trong trường hợp cần tăng dung tích nước sử dụng, thiết bị có thể giúp nâng cao dung tích hữu dụng khoảng 15–20%, đặc biệt phù hợp với bể chứa nước phục vụ hệ thống sprinkler chữa cháy.

Về cơ bản, thiết bị hướng tới ba mục tiêu:

1. Phân phối dòng nước đều hơn.
2. Hạn chế vận tốc dòng chảy cục bộ quá lớn.
3. Giảm khả năng hình thành xoáy và cuốn khí.

Điểm cần lưu ý là thiết bị không có tác dụng loại bỏ hoàn toàn mọi chuyển động xoáy trong mọi điều kiện. Hiệu quả thực tế phụ thuộc vào thiết kế của toàn bộ hệ thống.

Đĩa chống xoáy có phải là van công nghiệp không?

Không. Đĩa chống xoáy nước không phải là van công nghiệp.

Đây là điểm cần phân biệt rõ khi tìm hiểu các thiết bị trong hệ thống đường ống.

Van công nghiệp là nhóm thiết bị được thiết kế để đóng, mở, điều tiết hoặc kiểm soát dòng lưu chất. Tùy loại, van có thể đảm nhiệm những chức năng khác nhau như cô lập đường ống, điều chỉnh lưu lượng hoặc ngăn dòng chảy ngược.

Trong khi đó, đĩa chống xoáy không thực hiện chức năng đóng mở dòng nước. Nó chủ yếu tác động đến điều kiện dòng chảy tại khu vực hút.

Vì vậy, dù có thể cùng xuất hiện trong một hệ thống, hai thiết bị này không thể thay thế chức năng cho nhau.

Tương tự, thuật ngữ valve công nghiệp thường được sử dụng để chỉ các loại van dùng trong môi trường công nghiệp. Đĩa chống xoáy không phải là một loại valve theo nghĩa thông thường.

Đĩa chống xoáy được ứng dụng ở đâu?

Thiết bị có thể được sử dụng trong nhiều hệ thống chứa và hút chất lỏng, đặc biệt tại những vị trí có lưu lượng lớn hoặc yêu cầu kiểm soát điều kiện dòng chảy.

Một số ứng dụng thường gặp gồm:

• Bồn chứa nước công nghiệp.
• Bể chứa nước.
• Trạm bơm.
• Hệ thống cấp nước.
• Hệ thống tuần hoàn nước.
• Hệ thống xử lý nước.
• Khu vực hút nước của máy bơm.
• Các hệ thống lưu trữ và chuyển tải chất lỏng.

Trong từng trường hợp, giải pháp chống xoáy cần được xác định dựa trên điều kiện thực tế thay vì áp dụng một kích thước hoặc cấu hình cố định cho mọi hệ thống.

Bộ hút nước chống xoáy hoạt động như thế nào?

Trong thực tế kỹ thuật, khái niệm bộ hút nước chống xoáy thường được dùng để mô tả cụm kết cấu tại khu vực hút nhằm hạn chế dòng xoáy trước khi nước đi vào đường ống.

Một cụm hút được thiết kế tốt cần tạo ra điều kiện để nước tiếp cận cửa hút tương đối đều từ các hướng. Đĩa chống xoáy có thể đóng vai trò là bộ phận hỗ trợ quá trình này.

Tuy nhiên, không nên chỉ tập trung vào đĩa mà bỏ qua các yếu tố khác như đường kính ống hút, vị trí cửa hút, khoảng cách đến đáy bồn và mực nước tối thiểu.

Nếu các thông số này không phù hợp, dòng nước vẫn có thể xuất hiện xoáy dù đã bố trí thiết bị chống xoáy.

Chống xoáy bồn nước cần quan tâm những yếu tố nào?

Đối với chống xoáy bồn nước, hình học của bồn có ảnh hưởng rất lớn đến dòng chảy.

Các thông số cần xem xét bao gồm:

Mực nước tối thiểu

Đây là thông số đặc biệt quan trọng.

Khi mực nước giảm, khoảng cách giữa mặt nước và cửa hút giảm theo. Điều kiện này có thể làm tăng nguy cơ hình thành phễu xoáy.

Vì vậy, thiết kế nên kiểm tra cả trạng thái bồn đầy và trạng thái mực nước thấp nhất trong quá trình vận hành.

Lưu lượng hút

Lưu lượng càng lớn thì vận tốc tại cửa hút càng có xu hướng tăng.

Nếu lưu lượng thiết kế cao nhưng kích thước cửa hút không phù hợp, dòng chảy cục bộ có thể trở nên mạnh và không ổn định.

Khoảng cách từ cửa hút đến đáy

Cửa hút đặt quá gần đáy có thể làm thay đổi hướng dòng chảy và ảnh hưởng đến khả năng phân bố nước.

Khoảng cách phù hợp cần được xác định dựa trên kích thước bồn và điều kiện vận hành.

Khoảng cách đến thành bồn

Vị trí cửa hút quá gần thành cũng có thể ảnh hưởng đến hướng dòng chảy.

Đặc biệt với bồn có kích thước nhỏ nhưng lưu lượng hút lớn, vấn đề này cần được xem xét kỹ.

Bộ chống xoáy van nước có phải giải pháp độc lập?

Trong một số tài liệu hoặc cách gọi thực tế, cụm từ bộ chống xoáy van nước có thể được dùng để mô tả một cụm thiết bị hoặc bộ phận chống xoáy liên quan đến hệ thống hút.

Tuy nhiên, cần xác định rõ chức năng của từng bộ phận.

Nếu hệ thống cần đóng đường ống để bảo trì, vẫn phải sử dụng van phù hợp. Nếu cần ngăn dòng chảy ngược, phải lựa chọn thiết bị có chức năng tương ứng. Còn nếu vấn đề nằm ở dòng xoáy tại cửa hút, cần xem xét giải pháp chống xoáy.

Việc gọi chung nhiều thiết bị bằng một thuật ngữ có thể gây nhầm lẫn trong quá trình thiết kế và bảo trì.

Những yếu tố ảnh hưởng đến hiệu quả chống xoáy

Một trong những sai lầm phổ biến là cho rằng chỉ cần lắp đĩa chống xoáy là có thể xử lý hoàn toàn hiện tượng xoáy.

Trên thực tế, hiệu quả phụ thuộc vào nhiều yếu tố.

Lưu lượng và vận tốc dòng chảy

Đây là hai thông số có quan hệ trực tiếp với điều kiện hút. Khi lưu lượng tăng, cần đánh giá lại vận tốc tại cửa hút và khả năng hình thành xoáy.

Thiết kế đường ống hút

Các đoạn co, cút, van hoặc thiết bị bố trí quá gần cửa hút có thể làm dòng chảy bị nhiễu.

Do đó, thiết kế đường ống cần tạo điều kiện thuận lợi để dòng nước đi vào bơm ổn định.

Hình dạng bồn

Bồn tròn, bồn vuông, bồn có đáy phẳng hoặc đáy nghiêng sẽ tạo ra điều kiện dòng chảy khác nhau.

Không thể sử dụng một phương án chống xoáy cho tất cả các dạng bồn mà không đánh giá thực tế.

Mực nước vận hành

Mực nước thay đổi theo thời gian. Một hệ thống có thể không xuất hiện xoáy khi bồn đầy nhưng lại xuất hiện rõ rệt khi mực nước xuống thấp.

Đây là lý do điều kiện vận hành bất lợi nhất cần được tính đến khi thiết kế.

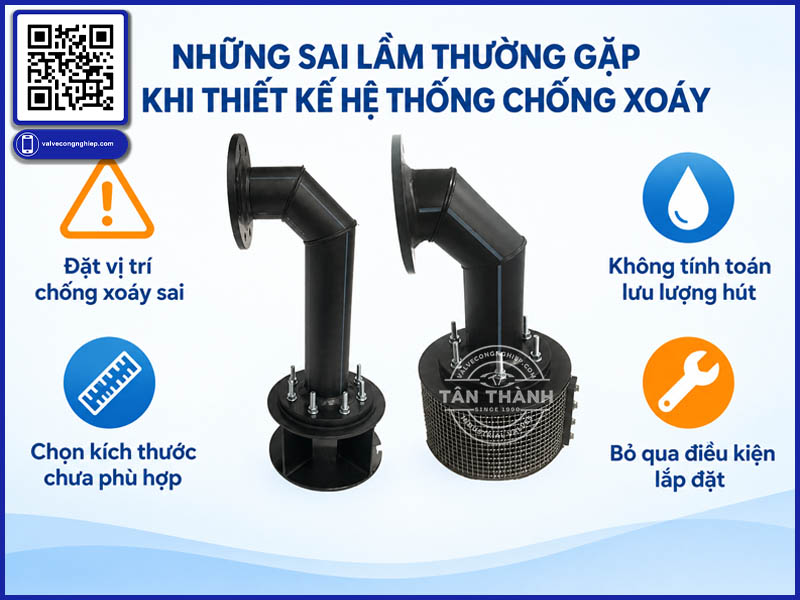

Những sai lầm thường gặp khi thiết kế hệ thống chống xoáy

• Chỉ dựa vào kích thước đường ống :Đường ống DN100 hoặc DN150 không tự quyết định kích thước đĩa chống xoáy. Cần xét đồng thời lưu lượng, mực nước và hình dạng bồn.
• Không tính đến mực nước thấp nhất :Đây là nguyên nhân khiến nhiều hệ thống chỉ vận hành ổn định trong một khoảng thời gian nhất định.
• Đặt cửa hút quá gần các thiết bị gây nhiễu dòng: Nếu phía trước cửa hút có nhiều đoạn co, cút hoặc thiết bị làm thay đổi hướng dòng chảy, điều kiện hút có thể bị ảnh hưởng.
• Nhầm chống xoáy với điều tiết dòng : Đĩa chống xoáy không thay thế van điều tiết. Nếu hệ thống cần điều chỉnh lưu lượng, vẫn phải sử dụng loại van phù hợp.

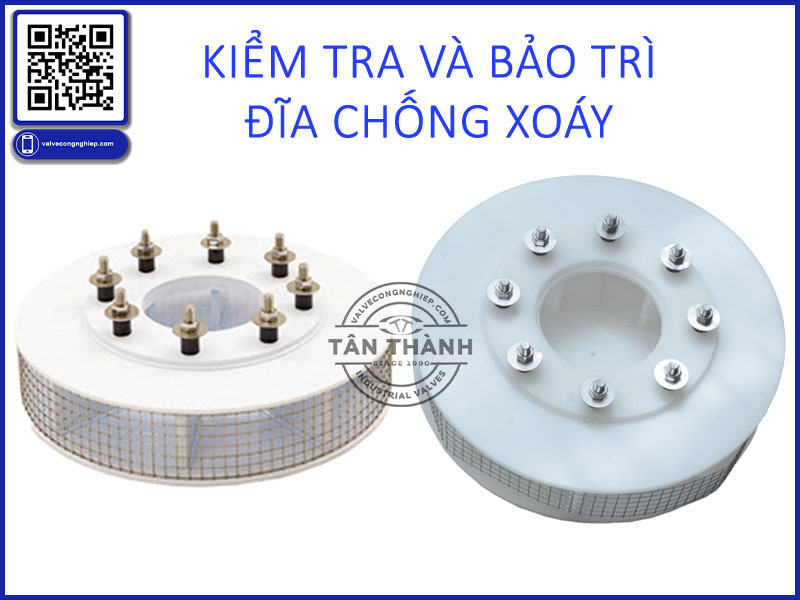

Kiểm tra và bảo trì đĩa chống xoáy nước

Trong quá trình vận hành, việc kiểm tra định kỳ giúp phát hiện sớm các vấn đề có thể ảnh hưởng đến hiệu quả chống xoáy.

Có thể kiểm tra:

• Bề mặt đĩa có bị ăn mòn không.
• Đĩa có bị biến dạng không.
• Các mối liên kết có chắc chắn không.
• Có cặn hoặc vật thể lạ tích tụ không.
• Khoảng cách giữa đĩa và cửa hút có thay đổi không.
• Máy bơm có xuất hiện rung động bất thường không.
• Có hiện tượng cuốn khí vào đường hút không.
• Xoáy có xuất hiện khi vận hành ở lưu lượng lớn không.

Nếu hiện tượng xoáy vẫn xảy ra dù đĩa không bị hư hỏng, cần kiểm tra lại toàn bộ điều kiện thủy lực thay vì mặc định nguyên nhân nằm ở thiết bị.

Có nên chỉ sử dụng đĩa chống xoáy để xử lý hiện tượng xoáy?

Không nên.

Đĩa chống xoáy là một giải pháp hỗ trợ, nhưng không phải phương án duy nhất trong mọi trường hợp. Nếu nguyên nhân đến từ lưu lượng hút quá lớn, mực nước thấp, cửa hút bố trí không phù hợp hoặc đường ống có cấu hình gây nhiễu dòng, cần xử lý từ nguyên nhân gốc. Một hệ thống hút hiệu quả phải được xem xét đồng bộ từ bồn chứa, cửa hút, thiết bị chống xoáy, đường ống, van cho đến máy bơm. Đây cũng là lý do việc đánh giá hiện tượng xoáy cần dựa trên điều kiện thực tế thay vì chỉ nhìn vào một thiết bị riêng lẻ.

Đĩa chống xoáy nước (Vortex Inhibitor) là bộ phận hỗ trợ quan trọng trong việc ổn định dòng chảy tại khu vực hút, giúp hạn chế hình thành phễu xoáy và nguy cơ cuốn không khí vào hệ thống. Với những chia sẻ trên, Tân Thành hy vọng bạn đọc có thêm cơ sở để hiểu đúng về đĩa chống xoáy nước và vai trò của Vortex Inhibitor trong các hệ thống bơm, bồn chứa và đường ống công nghiệp.
