Măng sông nối ống là gì? Góc nhìn chuyên gia van công nghiệp & đường ống

Măng sông (Pipe Coupling) hay măng xông là phụ kiện nối ống dùng để liên kết hai đoạn ống trong hệ thống công nghiệp, cấp thoát nước và dân dụng. Sản phẩm có nhiều loại như măng sông thép, gang, inox, HDPE, PVC, PPR, ren và hàn. Công ty Tân Thành chia sẻ những thông tin cơ bản và kinh nghiệm lựa chọn măng sông phù hợp cho từng hệ thống.

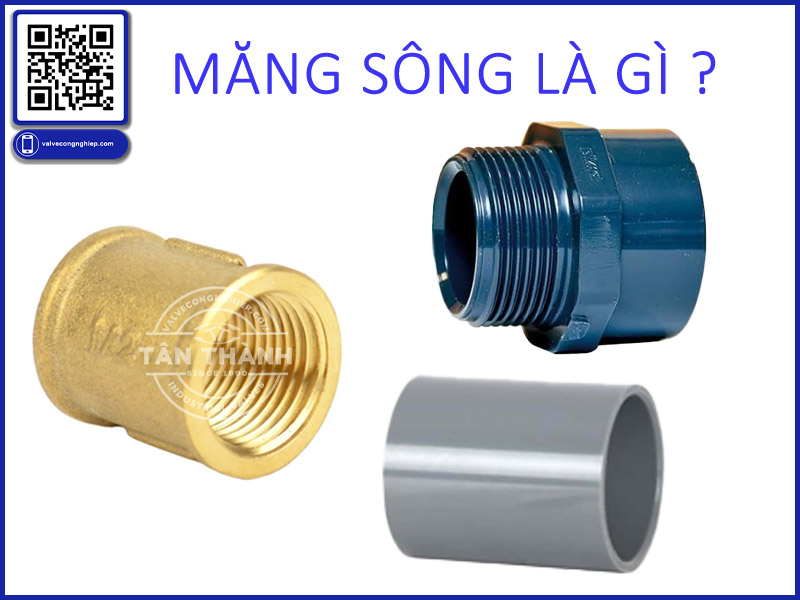

Măng sông là gì?

Măng sông hay măng xông là một loại phụ kiện dùng để nối hai đầu ống có cùng hoặc phù hợp kích thước, tạo thành một đoạn đường ống liên tục.

Tên tiếng Anh phổ biến của măng sông là:

• Pipe Coupling
• Pipe Socket
• Coupling
• Pipe Joint Coupling

Trong đó, Pipe Coupling thường được sử dụng để chỉ phụ kiện nối hai đoạn ống, đặc biệt trong các hệ thống đường ống sử dụng ren hoặc kết nối cơ khí.

Tùy vào vật liệu và phương pháp liên kết, măng sông có thể là:

• Măng sông thép.
• Măng sông inox.
• Măng sông gang.
• Măng sông HDPE.
• Măng sông PVC.
• Măng sông PPR.
• Măng sông nhựa.
• Măng sông ren.
• Măng sông hàn.
• Măng sông trượt.
• Măng sông mặt bích HDPE.

Về hình dáng cơ bản, măng sông thường có dạng ống ngắn, hai đầu được thiết kế để tiếp nhận hai đầu ống cần nối. Tuy nhiên, cấu tạo cụ thể sẽ thay đổi đáng kể tùy theo kiểu kết nối.

Cấu tạo của măng sông

Măng sông có cấu tạo tương đối đơn giản nhưng cần được thiết kế phù hợp với vật liệu và điều kiện làm việc của hệ thống.

Thân măng sông

Đây là bộ phận chính có nhiệm vụ bao quanh hoặc tiếp nhận hai đầu ống.

Thân măng sông có thể được sản xuất từ:

• Thép carbon.
• Thép mạ kẽm.
• Inox 304, inox 316.
• Gang.
• HDPE.
• PVC.
• PPR.
• Các loại nhựa kỹ thuật khác.

Đối với măng sông kim loại, độ dày thành phụ kiện thường được lựa chọn dựa trên đường kính, áp suất và tiêu chuẩn sản xuất.

Phần kết nối

Đây là khu vực trực tiếp tạo liên kết giữa măng sông và đường ống.

Tùy loại có thể là:

• Ren trong.
• Ren ngoài.
• Đầu hàn.
• Đầu nong.
• Đầu trượt.
• Đầu ép.
• Kết nối mặt bích.
• Kết nối bằng hàn nhiệt hoặc hàn điện trở.

Gioăng làm kín

Không phải loại măng sông nào cũng sử dụng gioăng. Tuy nhiên, đối với các loại nối cơ khí hoặc một số kiểu nối mặt bích, gioăng có vai trò quan trọng trong việc hạn chế rò rỉ lưu chất.

Vật liệu gioăng có thể được lựa chọn theo môi trường như nước, khí, hóa chất hoặc nhiệt độ cao.

Bộ phận cố định

Ở một số loại măng sông cơ khí, bộ phận cố định có thể bao gồm:

• Đai ốc.
• Bu lông.
• Vòng siết.
• Vòng kẹp.
• Vòng khóa.

Các bộ phận này tạo lực ép để giữ hai đầu ống ổn định trong quá trình vận hành.

Các loại măng sông phổ biến hiện nay

Không nên lựa chọn măng sông chỉ dựa vào đường kính. Trong thực tế, vật liệu ống, môi trường lưu chất, áp suất, nhiệt độ và phương pháp thi công đều ảnh hưởng đến lựa chọn phụ kiện.

Măng sông thép

Măng sông thép thường được sử dụng trong những hệ thống yêu cầu độ cứng và khả năng chịu lực tương đối cao.

Tùy mục đích sử dụng, măng sông có thể được chế tạo từ thép carbon hoặc thép hợp kim.

Một số kiểu kết nối phổ biến gồm:

• Măng sông thép ren.
• Măng sông thép hàn.
• Măng sông thép nối ống.
• Măng sông thép dùng trong hệ thống công nghiệp.

Măng sông thép hàn thường được lựa chọn trong các tuyến ống cố định, nơi yêu cầu mối nối chắc chắn và khả năng chịu áp lực phù hợp với thiết kế.

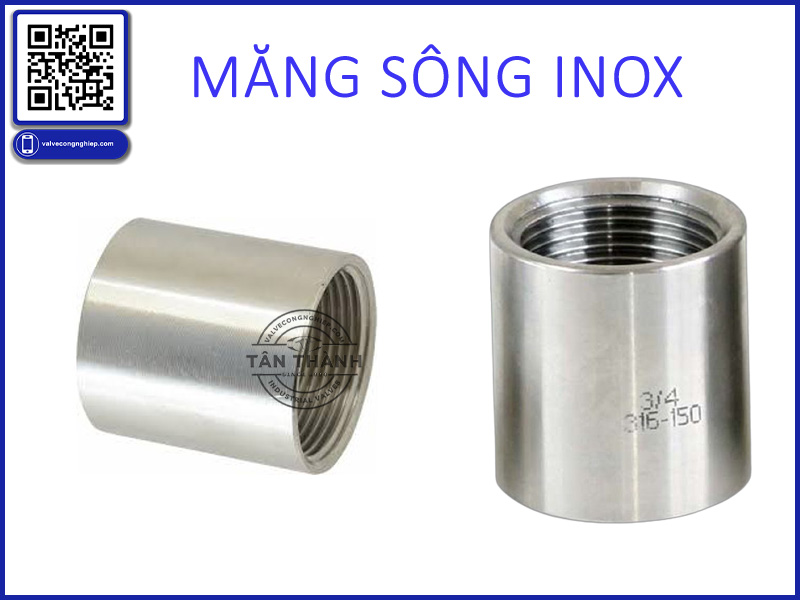

Măng sông inox

Măng sông inox được sử dụng khi hệ thống yêu cầu khả năng chống ăn mòn tốt hơn so với thép carbon thông thường.

Các vật liệu thường gặp gồm:

• Inox 304.
• Inox 316.
• Một số cấp inox khác tùy môi trường.

Măng sông inox có thể xuất hiện trong hệ thống nước sạch, thực phẩm, hóa chất hoặc những khu vực có yêu cầu cao về khả năng chống oxy hóa.

Tuy nhiên, không nên hiểu rằng mọi loại inox đều phù hợp với mọi loại hóa chất. Việc lựa chọn vẫn phải dựa trên thành phần lưu chất, nồng độ, nhiệt độ và điều kiện vận hành.

Măng sông HDPE

Măng sông HDPE là phụ kiện nối ống được sử dụng cho hệ thống đường ống HDPE.

HDPE có ưu điểm về độ bền, khả năng chống ăn mòn và tính linh hoạt tương đối tốt. Vì vậy, phụ kiện HDPE được sử dụng phổ biến trong:

• Hệ thống cấp nước.
• Đường ống tưới tiêu.
• Hệ thống thoát nước.
• Đường ống công nghiệp.
• Một số hệ thống dẫn hóa chất phù hợp.

Măng sông HDPE có thể được kết nối bằng nhiều phương pháp, trong đó có hàn nhiệt và các dạng kết nối cơ khí.

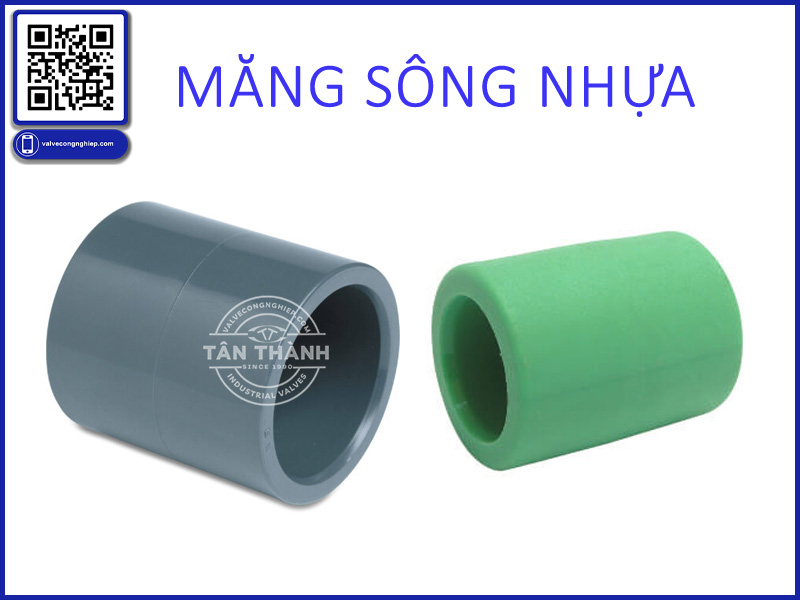

Măng sông nhựa

Măng sông nhựa là cách gọi tương đối rộng dành cho các phụ kiện nối ống làm từ vật liệu polymer.

Một số vật liệu thường gặp gồm:

• PVC.
• uPVC.
• CPVC.
• PPR.
• HDPE.

Ưu điểm chung của nhiều loại măng sông nhựa là trọng lượng nhẹ, dễ vận chuyển và không bị ăn mòn theo cơ chế giống kim loại.

Tuy nhiên, khả năng chịu nhiệt, áp suất và hóa chất của từng loại nhựa khác nhau đáng kể.

Măng sông PVC

Măng sông PVC là phụ kiện dùng để nối hai đoạn ống PVC.

Tùy thiết kế, măng sông PVC có thể sử dụng kiểu:

• Dán keo.
• Ren.
• Kết nối cơ khí.

Trong hệ thống PVC dán keo, bề mặt tiếp xúc giữa ống và phụ kiện phải được làm sạch trước khi sử dụng dung môi/keo chuyên dụng.

Điểm quan trọng là phải sử dụng đúng loại keo và quy trình thi công phù hợp với hệ thống. Không nên xem việc dán măng sông PVC đơn giản chỉ là đưa keo vào hai bề mặt rồi ghép lại.

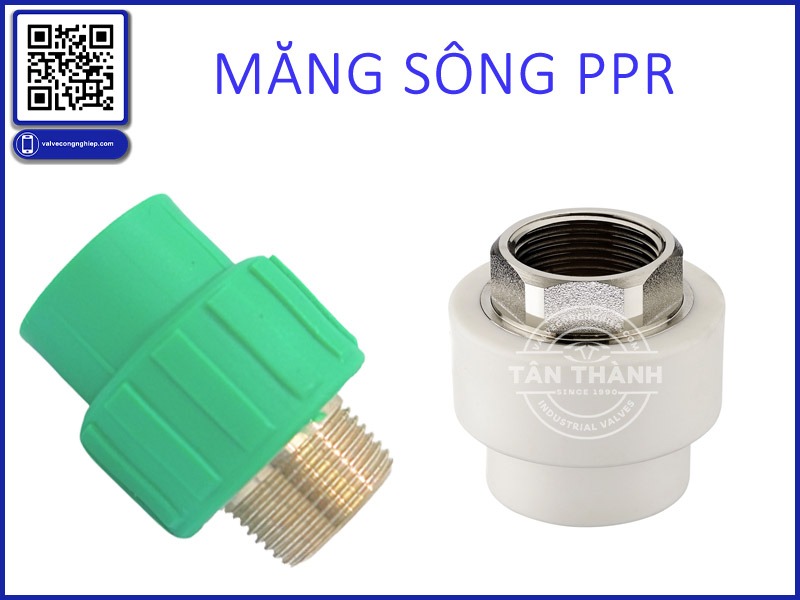

Măng sông PPR

Măng sông PPR được thiết kế để nối các đoạn ống PPR bằng phương pháp hàn nhiệt.

Khác với măng sông ren, mối nối PPR thường tạo thành liên kết bằng cách gia nhiệt phần ống và phụ kiện rồi ghép chúng lại với nhau.

Măng sông PPR thường được ứng dụng trong:

• Hệ thống cấp nước.
• Hệ thống nước nóng và lạnh.
• Công trình dân dụng.
• Một số hệ thống kỹ thuật phù hợp với đặc tính của PPR.

Khi thi công, nhiệt độ, thời gian gia nhiệt, độ sâu đưa ống vào phụ kiện và thời gian làm nguội đều cần được kiểm soát theo hướng dẫn của nhà sản xuất.

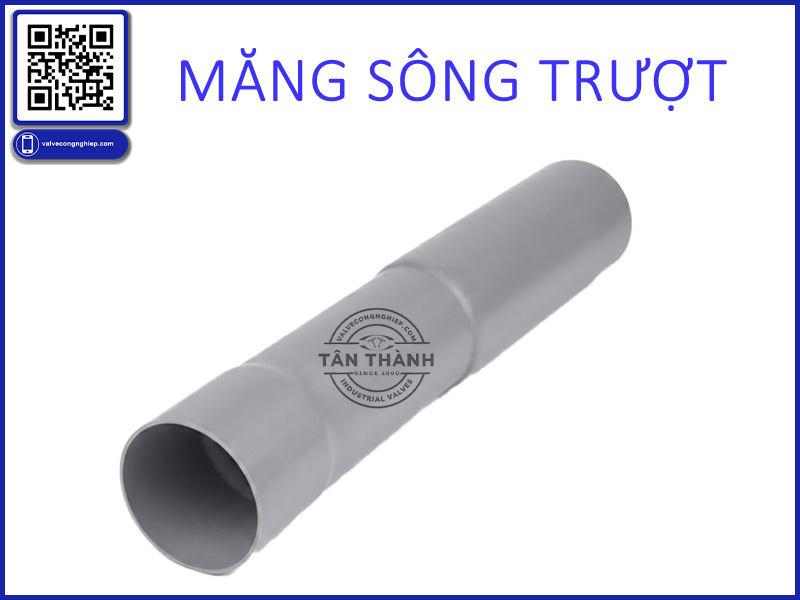

Măng sông trượt

Măng sông trượt là một dạng phụ kiện nối ống được thiết kế để có thể trượt trên thân ống trong quá trình lắp đặt, tùy cấu tạo cụ thể.

Loại phụ kiện này thường được quan tâm nhiều trong các hệ thống ống nhựa và cấp nước.

Một số kích thước thường được tìm kiếm như:

• Măng sông trượt 90.
• Măng sông trượt 110.

Đây cũng là lý do các từ khóa như măng sông trượt 110, măng sông trượt 90 thường xuất hiện khi tìm kiếm phụ kiện nối ống nhựa.

Tuy nhiên, khi lựa chọn không nên chỉ nhìn vào con số 90 hoặc 110. Cần xác định đó là:

• Đường kính ngoài của ống.
• Kích thước danh nghĩa.
• Tiêu chuẩn của hệ thống.
• Loại vật liệu.
• Phương pháp nối.

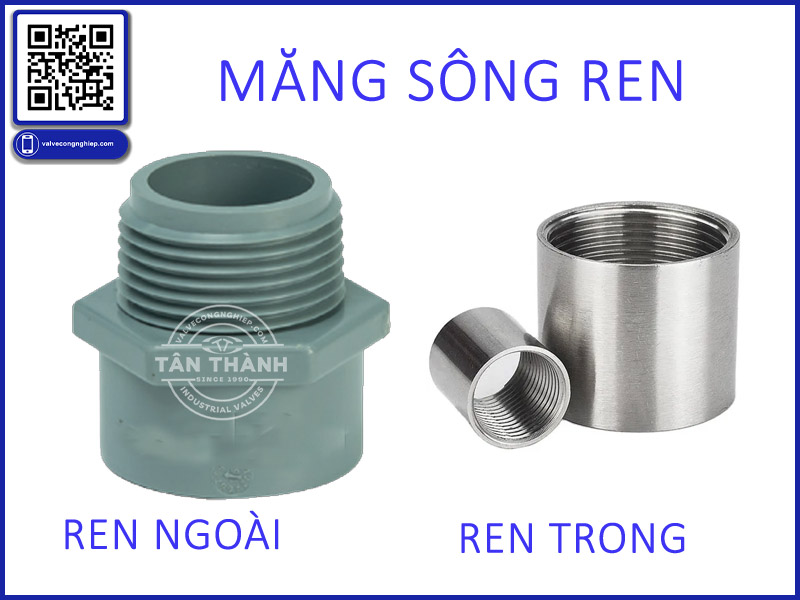

Măng sông ren

Măng sông ren là loại phụ kiện có ren để kết nối với đoạn ống hoặc phụ kiện có ren tương ứng.

Có thể gặp:

• Măng sông ren trong.
• Măng sông ren ngoài.
• Măng sông ren hai đầu.
• Măng sông chuyển ren.

Ưu điểm của kết nối ren là tương đối thuận tiện khi tháo lắp, kiểm tra hoặc thay thế trong những hệ thống phù hợp.

Tuy nhiên, mối nối ren cần được lựa chọn đúng chuẩn ren. Không nên cố ghép hai loại ren khác tiêu chuẩn chỉ vì chúng có cùng kích thước danh nghĩa.

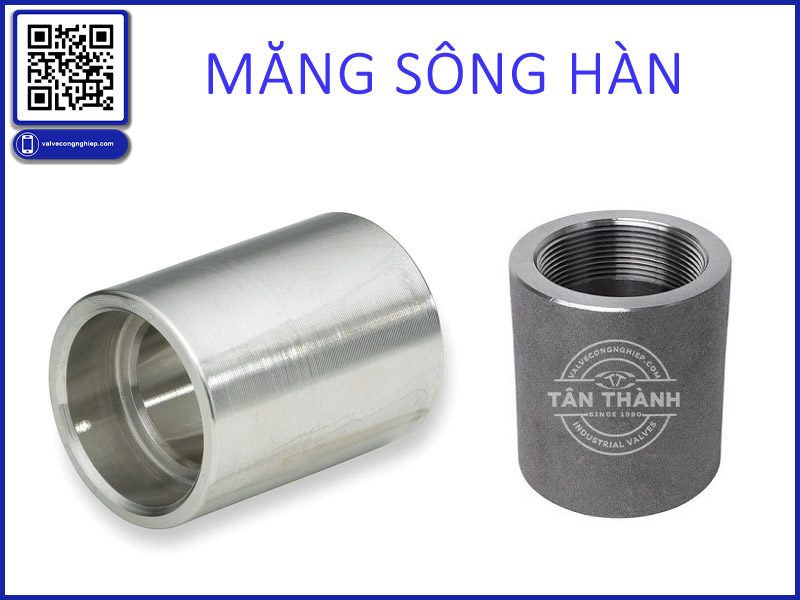

Măng sông hàn

Măng sông hàn được sử dụng để tạo liên kết cố định giữa các đoạn ống thông qua phương pháp hàn.

Đối với hệ thống kim loại, măng sông hàn có thể được hàn với đường ống bằng quy trình hàn phù hợp.

Ưu điểm của kiểu kết nối này là tạo thành mối nối cố định và có thể đáp ứng các yêu cầu kỹ thuật cao khi được thiết kế, thi công và kiểm tra đúng quy trình.

Tuy nhiên, chất lượng mối nối không chỉ phụ thuộc vào bản thân măng sông mà còn phụ thuộc vào:

• Vật liệu ống.
• Vật liệu phụ gia hàn.
• Phương pháp hàn.
• Tay nghề thợ.
• Điều kiện thi công.
• Kiểm tra mối hàn.

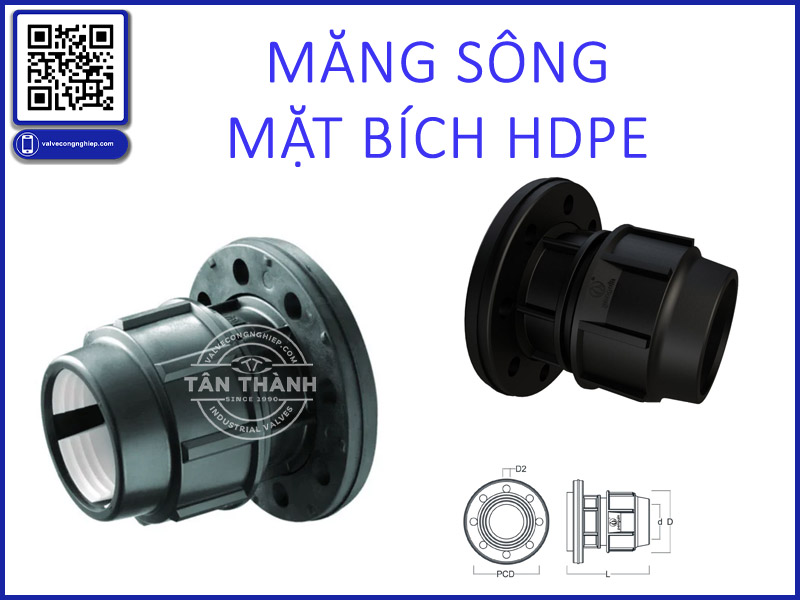

Măng sông mặt bích HDPE

Măng sông mặt bích HDPE thường được nhắc đến trong các hệ thống HDPE cần kết nối với thiết bị hoặc đường ống sử dụng mặt bích.

Về nguyên tắc, mặt bích giúp tạo một điểm kết nối có thể tháo lắp, thuận tiện khi cần kết nối với:

• Van công nghiệp.
• Bơm.
• Thiết bị đường ống.
• Các đoạn ống kim loại.
• Các phụ kiện có đầu mặt bích.

Khi lựa chọn cần kiểm tra đồng bộ:

• DN.
• PN.
• Tiêu chuẩn mặt bích.
• Đường kính ngoài ống HDPE.
• Vật liệu phụ kiện.
• Kiểu kết nối.

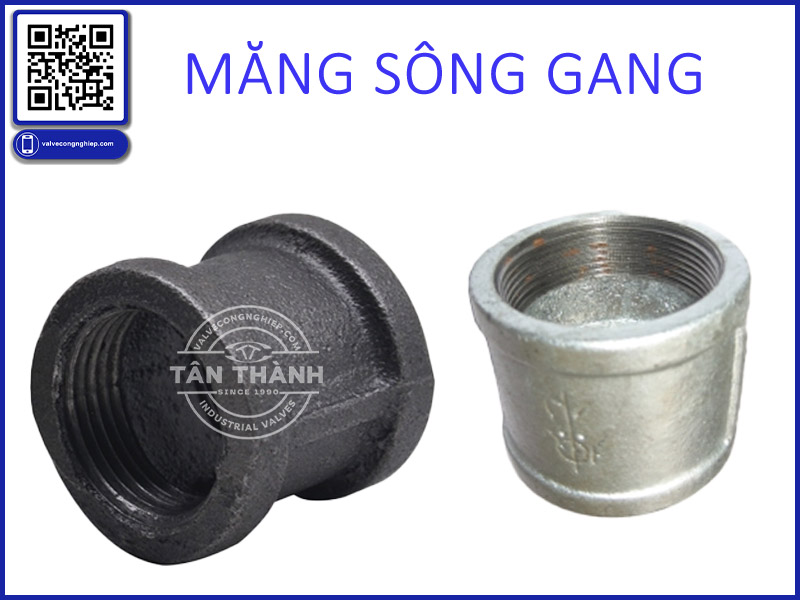

Măng sông gang

Măng sông gang là phụ kiện nối ống được chế tạo từ vật liệu gang, có chức năng liên kết hai đoạn ống hoặc tạo điểm nối giữa các thành phần trong hệ thống đường ống. Trong tiếng Anh, nhóm sản phẩm này có thể được gọi là Cast Iron Pipe Coupling hoặc Ductile Iron Pipe Coupling, tùy thuộc vào loại gang và thiết kế cụ thể của phụ kiện.

So với măng sông nhựa như PVC, PPR hay HDPE, măng sông gang có đặc tính cứng vững, chịu tải cơ học tốt và phù hợp với những hệ thống yêu cầu phụ kiện có độ bền cơ học cao. Trong thực tế, măng sông gang có thể được sử dụng trong các hệ thống cấp nước, thoát nước, hạ tầng kỹ thuật và một số tuyến ống công nghiệp phù hợp với đặc tính vật liệu.

“Măng sông” và “măng xông” có khác nhau không?

Trong thực tế sử dụng tại Việt Nam, măng sông và măng xông thường được dùng để chỉ cùng nhóm phụ kiện nối ống.

Sự khác biệt chủ yếu nằm ở cách gọi theo vùng hoặc thói quen của người sử dụng.

Khi tìm kiếm sản phẩm, có thể sử dụng cả hai cụm:

măng sông = măng xông = phụ kiện nối ống

Tuy nhiên, trong tài liệu kỹ thuật nên ghi rõ loại phụ kiện, vật liệu, kích thước và phương pháp kết nối để tránh nhầm lẫn.

Ứng dụng của măng sông trong hệ thống đường ống

Măng sông có phạm vi ứng dụng rất rộng.

Hệ thống cấp nước

Măng sông được dùng để nối các đoạn ống trong mạng cấp nước dân dụng và công nghiệp.

Hệ thống thoát nước

Các loại măng sông nhựa, PVC hoặc HDPE có thể được sử dụng trong hệ thống thoát nước phù hợp.

Hệ thống tưới tiêu

Măng sông HDPE, PVC và các loại phụ kiện nhựa khác được ứng dụng trong đường ống tưới.

Hệ thống công nghiệp

Măng sông thép, inox hoặc các vật liệu chuyên dụng có thể được sử dụng trong những hệ thống dẫn nước, khí hoặc lưu chất công nghệ phù hợp.

Hệ thống PCCC

Phụ kiện nối ống có thể xuất hiện trong mạng đường ống chữa cháy. Tuy nhiên, vật liệu và phương pháp kết nối phải đáp ứng yêu cầu thiết kế, tiêu chuẩn và quy định áp dụng cho hệ thống PCCC.

Kinh nghiệm lựa chọn măng sông

Đây là phần quan trọng nhất khi lựa chọn phụ kiện.

Xác định chính xác vật liệu đường ống

Không nên chọn măng sông trước rồi mới tìm cách ghép vào đường ống.

Cần xác định:

Ống vật liệu gì → kích thước bao nhiêu → áp suất bao nhiêu → kết nối kiểu gì → môi trường gì.

Ví dụ:

• Ống PPR nên sử dụng phụ kiện PPR tương thích và phương pháp hàn nhiệt phù hợp.
• Ống PVC dán keo nên sử dụng măng sông PVC tương thích với kích thước và loại keo.
• Ống HDPE có thể cần phụ kiện HDPE tương ứng hoặc giải pháp kết nối chuyển tiếp.

Kiểm tra kích thước

Đây là lỗi khá phổ biến.

Hai phụ kiện có thể cùng được gọi là “DN50” nhưng chưa chắc có cùng đường kính ngoài hoặc cùng kiểu kết nối.

Cần phân biệt:

• DN.
• Inch.
• Đường kính ngoài OD.
• Đường kính trong ID.
• Kích thước danh nghĩa.

Đặc biệt đối với ống nhựa, việc kiểm tra đường kính ngoài thực tế thường rất quan trọng.

Kiểm tra áp suất làm việc

Đối với hệ thống có áp lực, cần xem xét:

• PN.
• Áp suất làm việc.
• Áp suất thử.
• Nhiệt độ vận hành.

Không nên chọn phụ kiện chỉ dựa trên kích thước mà bỏ qua áp suất.

Kiểm tra nhiệt độ

Nhiệt độ có thể ảnh hưởng đáng kể đến khả năng làm việc của vật liệu.

Một loại nhựa phù hợp với nước lạnh chưa chắc phù hợp với nước nóng hoặc môi trường nhiệt độ cao.

Tương tự, việc chọn măng sông kim loại cũng cần xét đến vật liệu, nhiệt độ và môi trường làm việc.

Những lỗi thường gặp khi lắp đặt măng sông

• Chọn sai kích thước: Măng sông không khớp với đường kính ống sẽ gây khó khăn trong lắp đặt hoặc tạo ra mối nối không đảm bảo.
• Ghép sai tiêu chuẩn ren: Ren là phần cần đặc biệt lưu ý. Ren khác chuẩn có thể khiến mối nối tưởng như “vặn được” nhưng không đảm bảo khả năng làm kín.
• Không làm sạch bề mặt: Đối với các phương pháp nối yêu cầu bề mặt sạch, bụi bẩn, dầu mỡ hoặc nước có thể ảnh hưởng đến chất lượng mối nối.
• Siết ren quá mạnh: Siết quá mức có thể làm hỏng ren, biến dạng phụ kiện hoặc gây nứt đối với một số loại vật liệu.
• Không kiểm tra sau khi lắp: Sau khi hoàn thiện, cần kiểm tra rò rỉ và thực hiện thử áp theo yêu cầu thiết kế đối với hệ thống có áp lực.

Măng sông có phải là khớp nối ống không?

Có thể xem măng sông là một dạng khớp nối/phụ kiện nối ống, nhưng không phải mọi loại khớp nối đều là măng sông.

“Khớp nối” là khái niệm rộng hơn, bao gồm nhiều thiết kế khác nhau.

Trong khi đó, măng sông thường có cấu tạo đơn giản hơn, tập trung vào chức năng nối hai đoạn ống.

Phân biệt măng sông với một số phụ kiện khác

Do đó, khi thiết kế hệ thống đường ống, việc hiểu đúng chức năng từng phụ kiện giúp hạn chế lựa chọn sai.

Nút bịt nhựa nối măng sông là gì?

Trong quá trình thi công đường ống nhựa, ngoài măng sông còn có thể sử dụng các phụ kiện như nút bịt nhựa để đóng tạm hoặc bịt đầu đường ống tùy mục đích.

Tuy nhiên, nút bịt và măng sông có chức năng hoàn toàn khác nhau:

• Măng sông → nối ống.
• Nút bịt → đóng đầu ống.

Không nên sử dụng hai loại phụ kiện này thay thế cho nhau.

Có nên chọn măng sông theo giá rẻ?

Trong một hệ thống đường ống, chi phí của một chiếc măng sông thường không phải yếu tố duy nhất cần xem xét.

Một phụ kiện giá thấp nhưng không phù hợp có thể dẫn tới:

• Rò rỉ.
• Phải tháo lắp lại.
• Gián đoạn hệ thống.
• Tăng chi phí nhân công.
• Ảnh hưởng đến thiết bị phía sau.

Vì vậy, cách lựa chọn hợp lý là đặt tính tương thích và điều kiện làm việc lên trước, sau đó mới so sánh chi phí giữa các phương án phù hợp.

Checklist lựa chọn măng sông cho kỹ thuật

Trước khi xác nhận một loại măng sông, có thể kiểm tra nhanh theo danh sách sau:

☑ Vật liệu ống.

☑ Vật liệu măng sông.

☑ Đường kính ống.

☑ DN/OD/ID.

☑ Tiêu chuẩn kết nối.

☑ Kiểu kết nối: ren, hàn, dán keo, hàn nhiệt, mặt bích…

☑ Áp suất làm việc.

☑ Nhiệt độ.

☑ Loại lưu chất.

☑ Yêu cầu chống ăn mòn.

☑ Điều kiện thi công.

☑ Khả năng tháo lắp và bảo trì.

☑ Tiêu chuẩn kỹ thuật áp dụng.

Chỉ cần thiếu một trong những thông tin quan trọng trên, việc lựa chọn phụ kiện có thể trở nên thiếu chính xác.

FAQ – Câu hỏi thường gặp về măng sông

Măng sông là gì?

Măng sông là phụ kiện dùng để nối hai đoạn ống với nhau, tạo thành mối nối liên tục trong hệ thống đường ống. Tùy loại, măng sông có thể làm từ thép, inox, gang, HDPE, PVC, PPR hoặc các loại nhựa khác.

Măng sông tiếng Anh là gì?

Măng sông thường được gọi là Pipe Coupling hoặc Pipe Socket, tùy thiết kế và tiêu chuẩn sản phẩm.

Măng sông và măng xông có giống nhau không?

Trong cách gọi thông dụng, hai thuật ngữ này thường dùng để chỉ cùng loại phụ kiện nối ống.

Măng sông dùng để làm gì?

Chức năng cơ bản là nối hai đoạn ống, ngoài ra một số loại có thể phục vụ sửa chữa, kéo dài tuyến ống hoặc tạo điểm chuyển tiếp giữa các kiểu kết nối.

Măng sông có những loại nào?

Có thể phân loại theo vật liệu hoặc phương pháp kết nối như măng sông thép, inox, gang, HDPE, PVC, PPR, măng sông ren, măng sông hàn, măng sông trượt và măng sông mặt bích.

Măng sông HDPE nối bằng cách nào?

Tùy loại phụ kiện, măng sông HDPE có thể sử dụng phương pháp hàn nhiệt, hàn điện trở hoặc kết nối cơ khí.

Măng sông PVC nối bằng keo được không?

Có. Đối với loại măng sông PVC được thiết kế cho phương pháp dán keo, cần sử dụng keo/dung môi phù hợp và thực hiện đúng quy trình kỹ thuật.

Măng sông PPR có cần hàn không?

Thông thường măng sông PPR dạng hàn nhiệt được kết nối với ống bằng phương pháp hàn nhiệt.

Măng sông ren có tháo ra được không?

Có thể. Đây là một trong những ưu điểm của kết nối ren khi hệ thống được thiết kế phù hợp để tháo lắp và bảo trì.

Măng sông trượt 90 và măng sông trượt 110 khác nhau ở đâu?

Về cơ bản, con số 90 và 110 thường liên quan đến kích thước đường ống tương ứng. Tuy nhiên cần kiểm tra tiêu chuẩn và đường kính thực tế trước khi lựa chọn.

Măng sông 21 dùng cho ống nào?

Măng sông 21 thường được sử dụng với đường ống có kích thước tương ứng 21 mm theo hệ thống kích thước của sản phẩm. Cần kiểm tra chính xác loại ống và đường kính ngoài trước khi lắp đặt.

Măng sông có chịu được áp lực cao không?

Có thể, nhưng khả năng chịu áp lực phụ thuộc vào vật liệu, thiết kế, tiêu chuẩn, kích thước, kiểu kết nối và điều kiện vận hành. Không thể xác định khả năng chịu áp lực chỉ dựa vào tên “măng sông”.

Măng sông 21 là gì?

Măng sông 21 thường được dùng để chỉ phụ kiện nối dành cho đường ống có kích thước tương ứng với 21 mm theo hệ thống kích thước của nhà sản xuất.

Đây là một trong những kích thước thường gặp trong hệ thống ống nhựa dân dụng.

Tuy nhiên, khi đặt hoặc tìm phụ kiện, chỉ nói “măng sông 21” đôi khi vẫn chưa đủ thông tin. Người sử dụng nên xác định thêm:

• Ống PVC, PPR hay vật liệu khác?
• Nối dán keo, hàn nhiệt hay ren?
• Tiêu chuẩn kích thước nào?
• Đường kính ngoài thực tế của ống là bao nhiêu?

Măng sông / măng xông là phụ kiện nối ống có cấu tạo tương đối đơn giản nhưng giữ vai trò quan trọng trong nhiều hệ thống đường ống. Từ măng sông thép, măng sông inox, măng sông HDPE, măng sông nhựa, măng sông PVC, măng sông PPR cho đến măng sông trượt, măng sông ren, măng sông hàn và măng sông mặt bích HDPE, mỗi loại đều có phạm vi ứng dụng và yêu cầu kỹ thuật riêng. Kinh nghiệm thực tế cho thấy, lựa chọn măng sông nối ống không nên chỉ dựa vào kích thước hoặc giá thành. Người sử dụng cần đồng thời xem xét vật liệu ống, đường kính, tiêu chuẩn, áp suất, nhiệt độ, lưu chất và phương pháp kết nối để đảm bảo mối nối phù hợp với toàn bộ hệ thống. Với kinh nghiệm trong lĩnh vực van công nghiệp và phụ kiện đường ống, Công ty Tân Thành chia sẻ những kiến thức trên nhằm giúp kỹ thuật, nhà thầu và người sử dụng có thêm cơ sở khi tìm hiểu về măng sông cũng như các loại phụ kiện nối ống trong thực tế.
