Đồng hồ áp suất 3 kim là gì? Cấu tạo, nguyên lý hoạt động, ứng dụng và cách chọn đúng

Đồng hồ áp suất 3 kim là thiết bị giúp đo áp suất hiện tại và ghi nhớ giá trị áp suất lớn nhất, phù hợp với các hệ thống có áp suất dao động hoặc thường xuyên xảy ra quá áp. Trong bài viết này, công ty Tân Thành sẽ chia sẻ chi tiết về cấu tạo, nguyên lý hoạt động, ứng dụng và kinh nghiệm lựa chọn đồng hồ áp suất 3 kim phù hợp cho từng hệ thống.

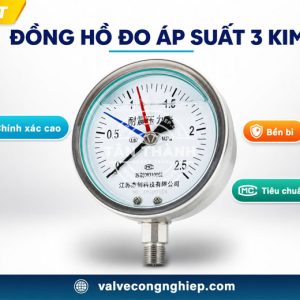

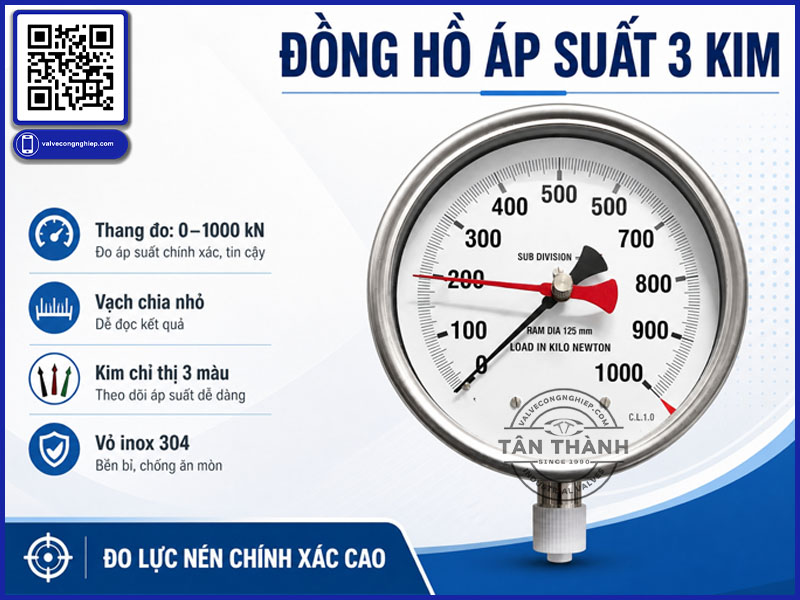

Đồng hồ áp suất 3 kim là gì?

Đồng hồ áp suất 3 kim (Maximum Reading Pressure Gauge, Peak Hold Pressure Gauge, Maximum Pointer Pressure Gauge) là loại Pressure Gauge được thiết kế với 03 kim hiển thị thay vì chỉ một kim như đồng hồ đo áp suất thông thường.

Ba kim này gồm:

• Kim đo áp suất hiện tại (Current Pointer)
• Kim ghi nhớ áp suất lớn nhất (Maximum Pointer)
• Kim cài đặt hoặc kim reset (Reset Pointer hoặc Drag Pointer)

Nhờ cấu tạo đặc biệt này, người vận hành có thể biết được:

• Áp suất hiện tại của hệ thống
• Giá trị áp suất cực đại từng xuất hiện
• So sánh sự dao động áp suất trong suốt quá trình vận hành

Đây là tính năng cực kỳ hữu ích đối với các hệ thống có áp suất thay đổi liên tục hoặc xảy ra hiện tượng tăng áp đột ngột (Pressure Surge).

Đồng hồ áp suất 3 kim còn được gọi là gì?

Trong tài liệu kỹ thuật quốc tế, đồng hồ áp suất 3 kim thường có nhiều tên gọi khác nhau:

• Maximum Reading Pressure Gauge
• Maximum Pressure Indicator
• Peak Pressure Gauge
• Peak Hold Pressure Gauge
• Maximum Pointer Gauge
• Drag Pointer Pressure Gauge
• Recording Pressure Gauge

Tại Việt Nam, người dùng thường gọi:

• Đồng hồ áp suất 3 kim
• Đồng hồ đo áp suất 3 kim
• Đồng hồ lưu kim
• Đồng hồ nhớ áp suất
• Đồng hồ ghi nhớ áp suất cực đại

Cấu tạo của đồng hồ áp suất 3 kim

Một đồng hồ áp suất 3 kim thường gồm các bộ phận sau:

Vỏ đồng hồ (Case)

Thường làm bằng:

• Inox SUS304
• SUS316
• Thép sơn tĩnh điện

Inox được sử dụng phổ biến nhất nhờ khả năng chống ăn mòn tốt.

Mặt kính (Lens)

Có thể sử dụng:

• Kính cường lực
• Polycarbonate
• Safety Glass

Mặt hiển thị (Dial)

Hiển thị các đơn vị:

• bar
• MPa
• psi
• kg/cm²

Có thể thiết kế:

• Single Scale
• Dual Scale

Bộ cảm biến áp suất (Bourdon Tube)

Đây là trái tim của đồng hồ.

Áp suất đi vào Bourdon Tube sẽ làm ống biến dạng, từ đó truyền chuyển động qua hệ thống bánh răng.

Bộ truyền động (Movement)

Chuyển đổi chuyển động cơ học thành chuyển động quay của kim.

Kim hiện tại

Hiển thị áp suất thực tế.

Kim ghi nhớ áp suất lớn nhất

Đây là điểm khác biệt lớn nhất.

Kim này chỉ di chuyển theo chiều tăng áp.

Khi áp suất giảm xuống, kim vẫn giữ nguyên vị trí cao nhất.

Kim Reset

Sau khi kiểm tra xong, người vận hành dùng núm xoay để đưa kim nhớ về vị trí ban đầu.

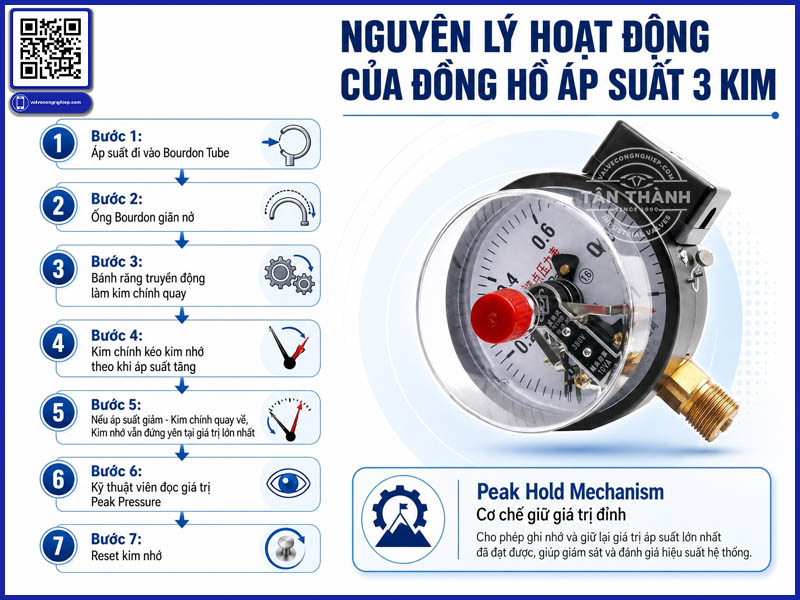

Nguyên lý hoạt động của đồng hồ áp suất 3 kim

Quá trình hoạt động diễn ra như sau:

Bước 1:

Áp suất đi vào Bourdon Tube.

↓

Bước 2:

Ống Bourdon giãn nở.

↓

Bước 3:

Bánh răng truyền động làm kim chính quay.

↓

Bước 4:

Kim chính kéo kim nhớ theo khi áp suất tăng.

↓

Bước 5:

Nếu áp suất giảm:

• Kim chính quay về.
• Kim nhớ vẫn đứng yên tại giá trị lớn nhất.

↓

Bước 6:

Kỹ thuật viên đọc giá trị Peak Pressure.

↓

Bước 7:

Reset kim nhớ.

Đây được gọi là cơ chế:

Peak Hold Mechanism

Ý nghĩa của 3 kim trên đồng hồ áp suất

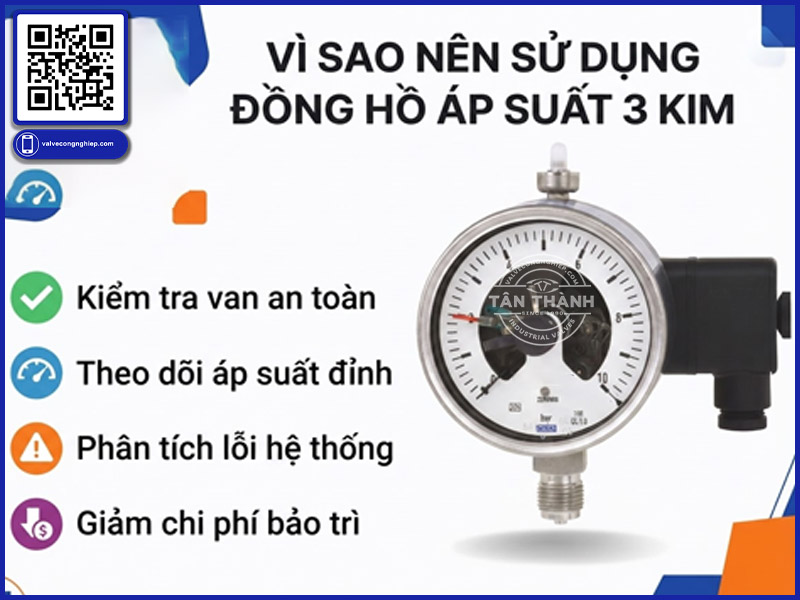

Vì sao nên sử dụng đồng hồ áp suất 3 kim?

Tổng hợp các lí do mà mẫu đồng hồ đo áp suất dạng 3 kim này được sử dụng nhiều:

Theo dõi áp suất đỉnh (Peak Pressure)

Nhiều hệ thống chỉ tăng áp trong vài giây.

Nếu dùng đồng hồ thông thường gần như không thể quan sát được.

Phát hiện Water Hammer

Hiện tượng búa nước (Water Hammer) xảy ra rất nhanh.

Kim nhớ sẽ ghi lại áp suất cực đại giúp kỹ sư xác định nguyên nhân.

Kiểm tra van an toàn (Safety Valve)

Sau khi van xả:

• Có mở đúng áp?
• Có vượt áp không?

Kim nhớ sẽ lưu lại toàn bộ.

Phân tích lỗi hệ thống

Ví dụ:

Máy bơm tăng áp đột ngột.

Kim nhớ sẽ giúp xác định:

• quá áp
• dao động áp
• sốc áp

Giảm chi phí bảo trì

Không cần lắp thêm Data Logger trong nhiều hệ thống đơn giản.

Ưu điểm của đồng hồ áp suất 3 kim

• Theo dõi áp suất cực đại dễ dàng.
• Không cần nguồn điện.
• Hoạt động hoàn toàn cơ khí.
• Độ bền cao.
• Giá thành thấp hơn cảm biến điện tử.
• Bảo trì đơn giản.
• Đọc kết quả trực quan.
• Phù hợp nhiều môi trường công nghiệp.

Nhược điểm

• Chỉ lưu giá trị cực đại.
• Không ghi được lịch sử áp suất.
• Không xuất tín hiệu 4-20mA.
• Không truyền dữ liệu về PLC.

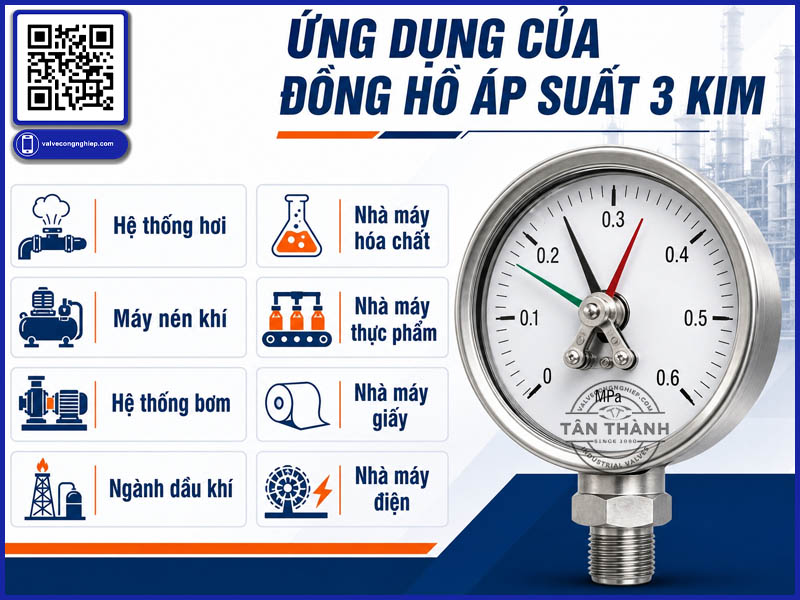

Ứng dụng của đồng hồ áp suất 3 kim

Đồng hồ áp suất 3 kim được sử dụng rộng rãi trong:

Hệ thống hơi (Steam System)

Theo dõi áp suất đỉnh của lò hơi.

Hệ thống thủy lực (Hydraulic System)

Theo dõi áp suất khi xi lanh làm việc.

Máy nén khí

Quan sát áp suất lớn nhất khi khởi động.

Hệ thống bơm

Phát hiện hiện tượng Water Hammer.

Ngành dầu khí

Theo dõi áp suất đường ống.

Nhà máy hóa chất

Kiểm soát quá áp.

Nhà máy thực phẩm

Theo dõi CIP.

Nhà máy giấy

Kiểm soát áp suất bơm.

Nhà máy điện

Theo dõi áp suất đường hơi.

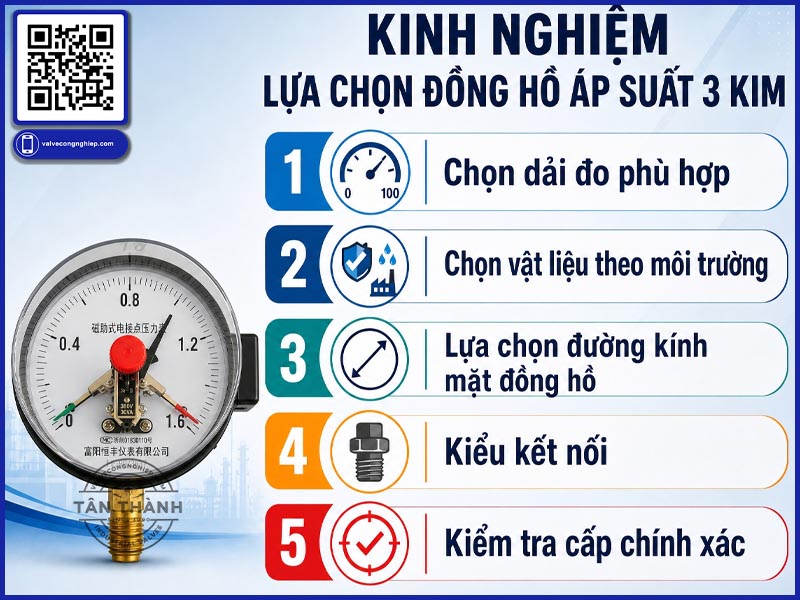

Kinh nghiệm lựa chọn đồng hồ áp suất 3 kim

Sau hơn 10 năm tư vấn cho khách hàng, chúng tôi nhận thấy nhiều trường hợp chọn sai dải đo, sai vật liệu hoặc sai kiểu kết nối, khiến đồng hồ nhanh hỏng hoặc hiển thị không chính xác. Dưới đây là một số kinh nghiệm thực tế:

Chọn dải đo phù hợp

Không nên chọn đồng hồ có thang đo quá sát áp suất làm việc.

Khuyến nghị:

• Áp suất làm việc chiếm khoảng 50 – 70% toàn thang đo.
• Ví dụ hệ thống làm việc 10 bar nên chọn đồng hồ 16 bar hoặc 25 bar thay vì 10 bar.

Điều này giúp tăng tuổi thọ và đảm bảo độ chính xác.

Chọn vật liệu theo môi trường

• Đồng (Brass): Nước sạch, khí nén, dầu thông thường.
• Inox 304: Môi trường ẩm, ăn mòn nhẹ.
• Inox 316: Hóa chất, nước biển, thực phẩm, dược phẩm.

Lựa chọn đường kính mặt đồng hồ

Các kích thước phổ biến:

• 63 mm
• 75 mm
• 100 mm
• 150 mm

Nếu lắp ở vị trí xa người quan sát, nên ưu tiên mặt 100 mm hoặc 150 mm để dễ đọc.

Kiểu kết nối

• Chân đứng (Bottom Connection)
• Chân sau (Back Connection)
• Ren BSP, NPT hoặc G theo tiêu chuẩn hệ thống.

Kiểm tra cấp chính xác

Tùy yêu cầu vận hành có thể chọn:

• Class 1.6
• Class 1.0
• Class 0.6

Hệ thống đo kiểm hoặc phòng thí nghiệm nên sử dụng cấp chính xác cao hơn.

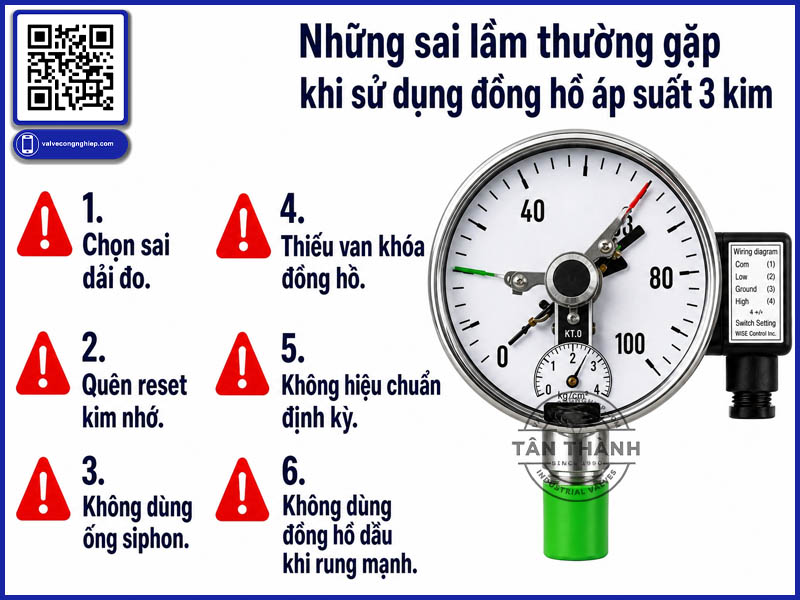

Những sai lầm thường gặp khi sử dụng đồng hồ áp suất 3 kim

• Chọn dải đo quá nhỏ khiến kim thường xuyên chạm giới hạn.
• Không reset kim nhớ sau mỗi lần kiểm tra, dẫn đến đọc sai giá trị cực đại.
• Lắp trực tiếp trên đường hơi nóng mà không dùng ống siphon (Siphon Tube), làm hỏng Bourdon Tube.
• Không sử dụng van khóa đồng hồ (Gauge Valve) khi cần bảo trì hoặc thay thế.
• Bỏ qua việc hiệu chuẩn định kỳ khiến sai số tăng theo thời gian.
• Lắp đồng hồ ở vị trí rung mạnh nhưng không dùng đồng hồ chứa dầu (Glycerin Filled Pressure Gauge), làm giảm tuổi thọ bộ truyền động.

Bảo dưỡng đồng hồ áp suất 3 kim

Để đồng hồ hoạt động ổn định trong thời gian dài, nên:

• Kiểm tra ngoại quan định kỳ.
• Reset kim nhớ sau mỗi chu kỳ kiểm tra.
• Hiệu chuẩn theo khuyến nghị của nhà sản xuất (thường 6–12 tháng/lần tùy môi trường sử dụng).
• Thay thế nếu kim rung bất thường, mặt kính nứt hoặc sai số vượt mức cho phép.
• Vệ sinh bề mặt và kiểm tra các mối nối để tránh rò rỉ.

Phân biệt đồng hồ áp suất 3 kim và đồng hồ áp suất thông thường

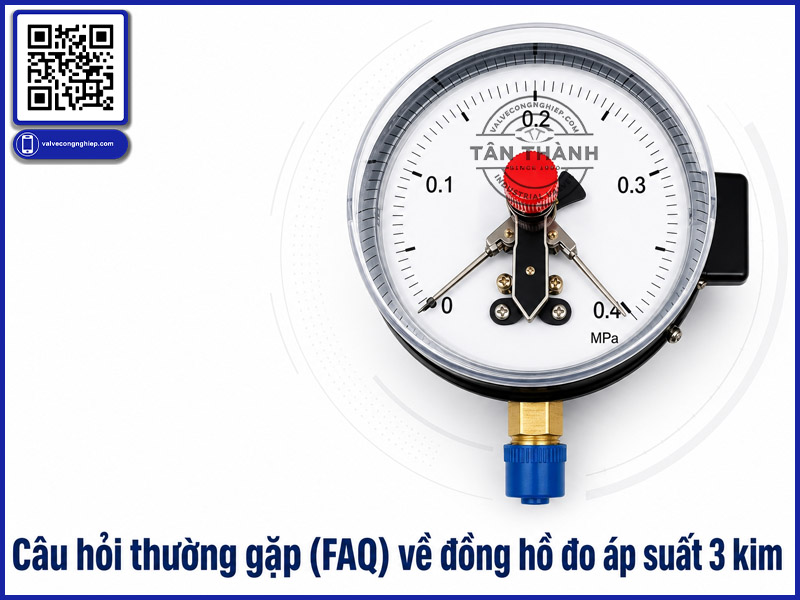

Câu hỏi thường gặp (FAQ) về đồng hồ đo áp suất 3 kim

Trong quá trình tư vấn và lắp đặt đồng hồ áp suất cho nhiều hệ thống công nghiệp, công ty Tân Thành nhận được khá nhiều câu hỏi liên quan đến độ chính xác, nguyên lý hoạt động và cách sử dụng mẫu van 3 kim đo áp suất này. Dưới đây là những thắc mắc phổ biến cùng lời giải đáp chi tiết, giúp bạn hiểu rõ hơn trước khi lựa chọn và sử dụng sản phẩm.

Đồng hồ áp suất 3 kim có chính xác hơn đồng hồ thường không?

Về nguyên lý đo, độ chính xác phụ thuộc vào cấp chính xác (Accuracy Class). Điểm khác biệt là đồng hồ 3 kim có khả năng ghi nhớ áp suất cực đại, không phải đo chính xác hơn.

Đồng hồ áp suất 3 kim có cần nguồn điện không?

Không. Phần lớn hoạt động hoàn toàn bằng cơ cấu cơ khí nên không cần cấp điện.

Khi nào nên sử dụng đồng hồ áp suất 3 kim?

Khi hệ thống có hiện tượng tăng áp đột ngột, dao động áp suất hoặc cần kiểm tra giá trị áp suất cực đại trong quá trình vận hành.

Có thể dùng đồng hồ áp suất 3 kim cho hơi nóng không?

Có, nhưng nên kết hợp với ống siphon (Siphon Tube) để giảm nhiệt độ môi chất trước khi vào đồng hồ, giúp bảo vệ Bourdon Tube và kéo dài tuổi thọ thiết bị.

Đồng hồ áp suất 3 kim có thay thế được Data Logger không?

Không hoàn toàn. Đồng hồ chỉ ghi nhớ giá trị áp suất lớn nhất, trong khi Data Logger có thể lưu toàn bộ dữ liệu theo thời gian và xuất báo cáo

Đồng hồ áp suất 3 kim là giải pháp hiệu quả giúp theo dõi đồng thời áp suất hiện tại và ghi nhớ giá trị áp suất cực đại, đặc biệt phù hợp với các hệ thống có dao động áp suất hoặc nguy cơ quá áp. Nhờ thiết kế cơ khí đơn giản, độ bền cao và khả năng vận hành không cần nguồn điện, thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như hơi nóng, thủy lực, dầu khí, hóa chất và cấp thoát nước. Nếu bạn đang tìm kiếm đồng hồ đo áp suất hoặc cần tư vấn lựa chọn đồng hồ áp suất phù hợp với từng ứng dụng thực tế, công ty Tân Thành sẵn sàng hỗ trợ với đội ngũ kỹ thuật nhiều năm kinh nghiệm, cung cấp sản phẩm chính hãng, đầy đủ CO-CQ cùng giải pháp tối ưu về kỹ thuật và chi phí cho doanh nghiệp.
