Vì sao ống siphon thường dùng cho đồng hồ đo áp suất

Trong các hệ thống hơi nước, lò hơi, đường ống nhiệt hoặc môi trường có nhiệt độ cao, đồng hồ đo áp suất là thiết bị quan trọng giúp giám sát áp lực làm việc. Tuy nhiên, nếu đồng hồ tiếp xúc trực tiếp với lưu chất có nhiệt độ quá cao, tuổi thọ và độ chính xác sẽ bị ảnh hưởng nghiêm trọng. Đó cũng là lý do ống siphon (Siphon Tube) được lắp đặt giữa đường ống và đồng hồ áp suất. Vậy vì sao ống siphon thường được sử dụng cho đồng hồ đo áp suất? Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt động, lợi ích cũng như cách lựa chọn ống siphon phù hợp cho từng ứng dụng.

Ống siphon là gì?

Ống siphon (Pressure Gauge Siphon hoặc Steam Siphon) là phụ kiện được lắp giữa đường ống và đồng hồ đo áp suất nhằm giảm nhiệt độ của môi chất trước khi truyền áp suất đến đồng hồ.

Thông thường, ống siphon được chế tạo bằng:

• Inox 304
• Inox 316
• Thép carbon
• Đồng thau

Tùy từng môi trường sử dụng.

Ống có nhiều dạng như:

• Ống siphon chữ U
• Ống siphon xoắn tròn (Pigtail Siphon)
• Ống siphon cuộn

Trong đó loại xoắn tròn được sử dụng phổ biến nhất cho hệ thống hơi.

Nguyên lý hoạt động của ống siphon

Nguyên lý hoạt động của ống siphon khá đơn giản.

Khi hệ thống bắt đầu vận hành:

• Hơi nóng đi vào ống siphon.
• Một phần hơi ngưng tụ thành nước.
• Nước đọng lại bên trong ống.
• Lớp nước này tạo thành “hàng rào nhiệt”.
• Áp suất vẫn được truyền tới đồng hồ.
• Nhiệt độ truyền đến đồng hồ giảm đáng kể.

Nhờ vậy, đồng hồ chỉ tiếp xúc với môi trường có nhiệt độ thấp hơn, trong khi vẫn đo được áp suất thực tế của hệ thống.

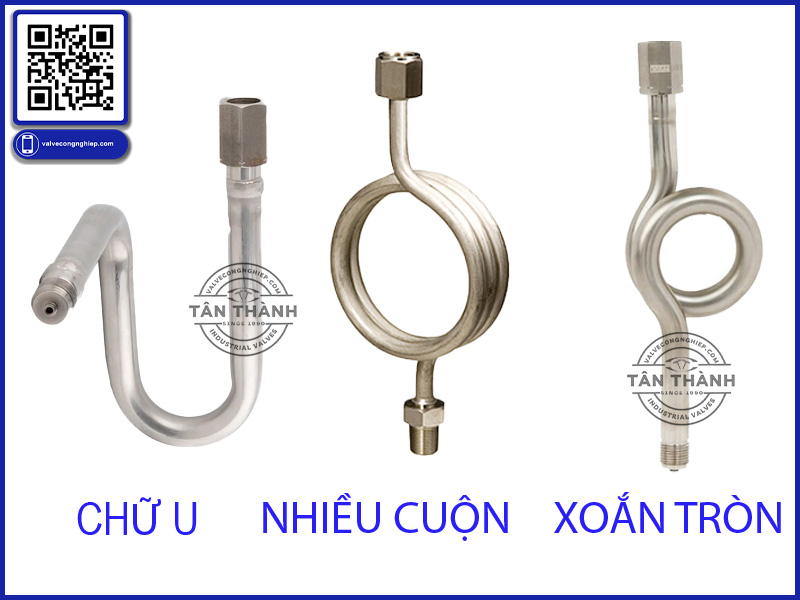

Các loại ống siphon phổ biến

Tổng hợp các loại ống xi-phông phổ biến trên thị trường:

Ống siphon chữ U

Ưu điểm:

• Giá thành thấp
• Chịu áp tốt
• Dễ lắp đặt

Ứng dụng:

• Hệ thống hơi công nghiệp
• Lò hơi

Ống siphon xoắn tròn (Pigtail)

Đây là loại phổ biến nhất.

Ưu điểm:

• Làm mát hiệu quả
• Giữ nước ngưng tốt
• Kích thước nhỏ gọn

Ứng dụng:

• Đồng hồ áp suất hơi
• Boiler
• Steam line

Ống siphon cuộn nhiều vòng

Được sử dụng cho:

• Áp suất cao
• Nhiệt độ rất cao
• Nhà máy điện

Khi nào nên sử dụng ống siphon?

Nên lắp siphon khi môi chất là:

• Hơi nước
• Hơi nóng
• Steam
• Dầu truyền nhiệt
• Khí nóng
• Môi chất trên 100°C

Không nhất thiết phải sử dụng với:

• Nước lạnh
• Khí nén thông thường
• Dầu thủy lực nhiệt độ thấp

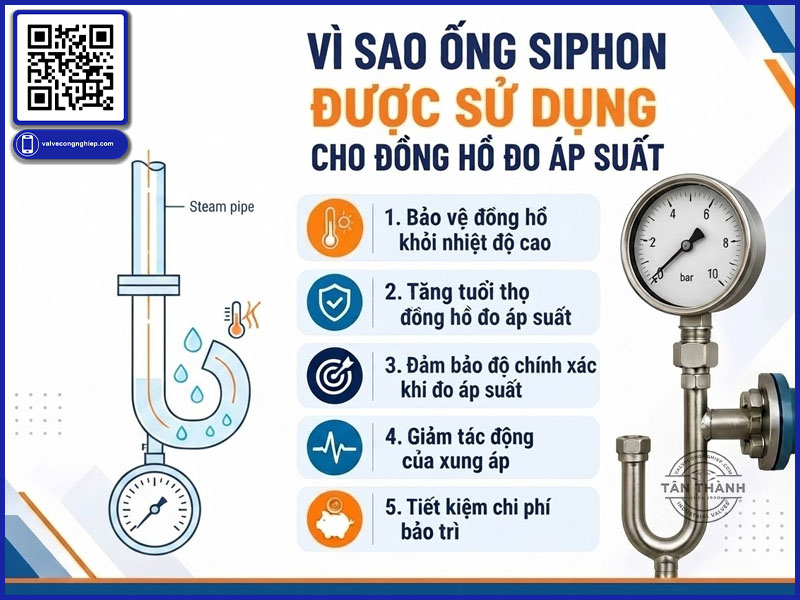

Vì sao ống siphon thường được sử dụng cho đồng hồ đo áp suất?

Có rất nhiều lý do khiến các kỹ sư luôn khuyến nghị lắp thêm ống siphon trước đồng hồ áp suất.

Bảo vệ đồng hồ khỏi nhiệt độ cao

Đây là công dụng quan trọng nhất.

Đồng hồ đo áp suất thông thường chỉ chịu được nhiệt độ khoảng:

• 60°C
• 80°C
• 100°C

Trong khi đó:

• Hơi bão hòa có thể đạt 120°C
• Hơi quá nhiệt lên tới 300°C
• Thậm chí cao hơn trong các nhà máy nhiệt điện.

Nếu hơi nóng đi trực tiếp vào đồng hồ sẽ làm:

• Hỏng ống Bourdon
• Sai số đo
• Mất đàn hồi của lò xo
• Giảm tuổi thọ đồng hồ

Ống siphon sẽ giữ lại một lượng nước ngưng bên trong, tạo thành lớp đệm nước giúp giảm nhiệt độ truyền đến đồng hồ.

Tăng tuổi thọ đồng hồ đo áp suất

Nhiệt độ cao là nguyên nhân hàng đầu làm đồng hồ nhanh hỏng.

Việc lắp thêm siphon giúp:

• Hạn chế lão hóa vật liệu
• Giảm biến dạng cơ khí
• Giảm hỏng gioăng
• Bảo vệ mặt kính
• Giảm hiện tượng rò rỉ

Nhờ đó tuổi thọ đồng hồ có thể tăng lên nhiều lần.

Đảm bảo độ chính xác khi đo áp suất

Nhiệt độ quá cao làm:

• Kim đồng hồ dao động
• Áp suất hiển thị sai
• Biến dạng cơ cấu đo

Khi nhiệt độ được hạ xuống thông qua ống siphon, cơ cấu Bourdon hoạt động ổn định hơn, giúp kết quả đo chính xác và đáng tin cậy.

Giảm tác động của xung áp

Trong hệ thống hơi, áp suất thường thay đổi đột ngột.

Ống siphon giúp:

• Làm dịu dao động áp suất
• Hạn chế rung kim
• Giảm sốc áp
• Bảo vệ cơ cấu bên trong đồng hồ

Điều này đặc biệt hữu ích với các hệ thống có máy bơm, máy nén hoặc van đóng mở nhanh.

Tiết kiệm chi phí bảo trì

Một chiếc đồng hồ áp suất chất lượng cao có giá thành không hề thấp.

Nếu không sử dụng siphon:

• Đồng hồ dễ hỏng
• Phải thay mới thường xuyên
• Tăng chi phí bảo trì
• Tăng thời gian dừng máy

Chi phí của một ống siphon chỉ bằng một phần nhỏ so với giá trị của đồng hồ nhưng lại giúp bảo vệ thiết bị rất hiệu quả.

Đáp ứng tiêu chuẩn lắp đặt công nghiệp

Trong các hệ thống:

• Nhà máy nhiệt điện
• Nhà máy thực phẩm
• Lò hơi
• Dệt nhuộm
• Hóa chất
• Dầu khí

Việc lắp ống siphon cho đồng hồ áp suất hơi gần như là tiêu chuẩn bắt buộc nhằm đảm bảo độ bền và độ chính xác của thiết bị đo.

Cách lựa chọn ống siphon phù hợp

Khi chọn mua ống siphon, cần lưu ý các yếu tố sau:

Nhiệt độ môi chất

Đây là yếu tố quan trọng nhất. Nhiệt độ càng cao thì vật liệu và kiểu dáng siphon càng phải phù hợp để đảm bảo khả năng làm mát.

Áp suất làm việc

Chọn siphon có áp suất định mức cao hơn áp suất vận hành thực tế để đảm bảo an toàn và độ bền.

Kiểu kết nối

Các dạng kết nối phổ biến:

• Ren NPT
• Ren BSP
• Ren PT
• Ren G

Cần tương thích với đồng hồ và đường ống.

Vật liệu

Lựa chọn vật liệu dựa trên môi trường sử dụng để chống ăn mòn và kéo dài tuổi thọ.

Những lưu ý khi lắp đặt ống siphon

Để ống siphon phát huy hiệu quả tối đa, cần lưu ý:

• Lắp đúng chiều theo hướng dẫn của nhà sản xuất.
• Châm đầy nước vào ống trước khi đưa hệ thống hơi vào vận hành lần đầu để tạo lớp đệm nước bảo vệ đồng hồ.
• Không lắp ngược hoặc làm biến dạng ống.
• Kiểm tra định kỳ tình trạng rò rỉ, ăn mòn và các mối nối.
• Kết hợp với van khóa đồng hồ (Gauge Valve) để thuận tiện cho việc bảo trì, thay thế.

Ứng dụng thực tế của ống siphon

Ngày nay, ống siphon thường được dùng cho đồng hồ đo áp suất được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Hệ thống lò hơi công nghiệp.
• Nhà máy nhiệt điện.
• Nhà máy giấy.
• Nhà máy thực phẩm và đồ uống.
• Nhà máy hóa chất.
• Dệt nhuộm.
• Hệ thống HVAC.
• Đường ống hơi bão hòa.
• Nhà máy xi măng.
• Nhà máy dầu khí.

Những sai lầm khi chọn ống xi-phong cho đồng hồ đo áp suất

Mặc dù là một phụ kiện có cấu tạo đơn giản, nhưng việc lựa chọn sai ống siphon lại khá phổ biến trong thực tế. Dưới đây là những sai lầm mà các kỹ sư và đơn vị lắp đặt thường gặp.

Chỉ quan tâm đến giá rẻ

Nhiều người lựa chọn sản phẩm giá thấp mà bỏ qua:

• Chất lượng vật liệu.
• Độ dày thành ống.
• Khả năng chịu áp.
• Tiêu chuẩn sản xuất.

Điều này có thể khiến siphon nhanh bị rò rỉ hoặc biến dạng khi làm việc trong điều kiện nhiệt độ cao.

Chọn sai vật liệu

Ví dụ:

• Dùng inox 304 cho môi trường có hóa chất ăn mòn mạnh.
• Dùng đồng trong hệ thống hơi áp suất cao.
• Dùng thép carbon trong môi trường có độ ẩm cao.

Việc lựa chọn sai vật liệu sẽ khiến ống siphon nhanh bị oxy hóa, ăn mòn hoặc hư hỏng.

Không kiểm tra kích thước ren

Đây là lỗi rất phổ biến.

Khách hàng thường chỉ quan tâm đến đường kính ống mà quên kiểm tra:

• Kiểu ren.
• Tiêu chuẩn ren.
• Kích thước ren.

Hậu quả là không thể lắp trực tiếp với đồng hồ hoặc đường ống.

Chọn sai kiểu siphon

Không phải hệ thống nào cũng phù hợp với cùng một loại siphon.

Ví dụ:

• Hệ thống hơi nên ưu tiên siphon xoắn.
• Một số hệ thống đặc biệt cần siphon chữ U để đảm bảo khả năng làm mát.

Không kiểm tra áp suất tối đa

Nếu áp suất làm việc vượt quá khả năng chịu áp của siphon sẽ làm tăng nguy cơ:

• Biến dạng ống.
• Rò rỉ.
• Mất an toàn khi vận hành.

Những hậu quả khi chọn sai ống siphon cho đồng hồ đo áp suất

Việc lựa chọn sai ống siphon không chỉ ảnh hưởng đến đồng hồ đo áp suất mà còn tác động đến toàn bộ hệ thống vận hành.

Đồng hồ nhanh hỏng

Nhiệt độ cao truyền trực tiếp vào đồng hồ sẽ làm:

• Hỏng ống Bourdon.
• Mất độ đàn hồi.
• Sai số đo.
• Hỏng mặt đồng hồ.

Kết quả đo không chính xác

Khi nhiệt độ vượt quá giới hạn cho phép, đồng hồ có thể:

• Chỉ sai áp suất.
• Kim rung liên tục.
• Không trở về vị trí ban đầu.
• Hiển thị không ổn định.

Điều này gây khó khăn cho việc giám sát và điều khiển hệ thống.

Tăng chi phí bảo trì

Nếu không sử dụng đúng loại siphon, doanh nghiệp sẽ phải:

• Thay đồng hồ thường xuyên.
• Dừng hệ thống để sửa chữa.
• Tăng chi phí nhân công.
• Phát sinh chi phí phụ kiện.

Trong khi giá thành của một ống siphon chỉ bằng một phần nhỏ so với giá trị của đồng hồ áp suất.

Ảnh hưởng đến an toàn hệ thống

Nếu đồng hồ hiển thị sai áp suất, người vận hành có thể đưa ra quyết định không chính xác, dẫn đến:

• Quá áp.
• Rò rỉ hơi.
• Hỏng van an toàn.
• Giảm hiệu suất vận hành.
• Nguy cơ mất an toàn trong các hệ thống lò hơi và đường ống áp lực.

Giảm tuổi thọ toàn bộ hệ thống

Một chiếc đồng hồ đo áp suất hoạt động không chính xác có thể khiến hệ thống vận hành ngoài dải áp suất thiết kế trong thời gian dài, ảnh hưởng đến:

• Van công nghiệp.
• Đường ống.
• Máy bơm.
• Thiết bị trao đổi nhiệt.
• Thiết bị sử dụng hơi.

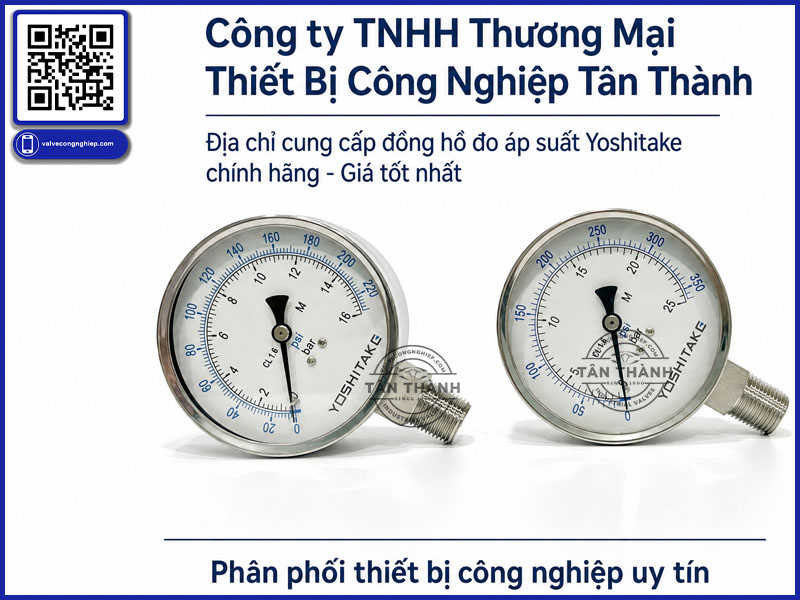

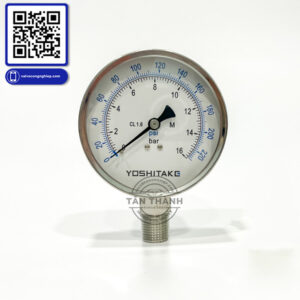

Địa chỉ mua đồng hồ đo áp suất Yoshitake chính hãng, giá tốt

Nếu bạn đang tìm kiếm địa chỉ mua đồng hồ đo áp suất Yoshitake chính hãng, việc lựa chọn nhà cung cấp uy tín là yếu tố quan trọng để đảm bảo chất lượng sản phẩm, độ chính xác khi đo và chế độ bảo hành lâu dài. Hiện nay trên thị trường có nhiều đơn vị phân phối thiết bị đo áp suất, tuy nhiên khách hàng nên ưu tiên những doanh nghiệp có kinh nghiệm, cung cấp đầy đủ chứng từ CO, CQ và hỗ trợ tư vấn kỹ thuật chuyên sâu.

Khi mua đồng hồ đo áp suất tại Tân Thành, khách hàng sẽ nhận được nhiều lợi ích như:

• Sản phẩm Yoshitake chính hãng, nhập khẩu từ Nhật Bản.
• Đầy đủ chứng từ CO, CQ và tài liệu kỹ thuật.
• Đa dạng dải đo áp suất, kích thước mặt đồng hồ và kiểu kết nối.
• Đội ngũ kỹ thuật tư vấn lựa chọn đồng hồ, ống siphon và phụ kiện phù hợp với từng hệ thống.
• Hàng có sẵn số lượng lớn, giao hàng nhanh trên toàn quốc.
• Báo giá cạnh tranh cùng chính sách hỗ trợ dự án và doanh nghiệp.

Công ty TNHH Thương Mại Thiết Bị Công Nghiệp Tân Thành là đơn vị chuyên nhập khẩu và phân phối các thiết bị đo lường, van công nghiệp cùng nhiều sản phẩm Yoshitake chính hãng từ Nhật Bản. Bên cạnh các dòng đồng hồ đo áp suất Yoshitake (Pressure Gauge), Tân Thành còn cung cấp đầy đủ phụ kiện đi kèm như ống siphon, van kim (Gauge Valve), đế đồng hồ, giúp khách hàng lựa chọn trọn bộ giải pháp lắp đặt cho hệ thống hơi, nước, khí nén và dầu nóng.

Có thể thấy, ống siphon là một phụ kiện nhỏ nhưng đóng vai trò rất quan trọng trong việc bảo vệ đồng hồ đo áp suất khỏi tác động của nhiệt độ cao và xung áp trong hệ thống. Nhờ khả năng tạo lớp đệm nước ngưng, siphon giúp giảm nhiệt độ truyền đến đồng hồ, nâng cao độ chính xác khi đo, kéo dài tuổi thọ thiết bị và giảm đáng kể chi phí bảo trì. Nếu hệ thống của bạn vận hành với hơi nóng, hơi nước hoặc các môi chất có nhiệt độ cao, việc lắp đặt ống siphon là giải pháp cần thiết để đảm bảo an toàn và hiệu quả lâu dài. Để lựa chọn đúng loại ống siphon, đồng hồ đo áp suất và các phụ kiện đo lường phù hợp, hãy ưu tiên những đơn vị cung cấp uy tín với sản phẩm chính hãng, đầy đủ CO-CQ và đội ngũ kỹ thuật giàu kinh nghiệm nhằm đảm bảo hệ thống hoạt động ổn định, chính xác và bền bỉ. Tân Thành hy vọng bài viết này thực sự hiệu quả đối với Qúy bạn đọc.
