Van cân bằng Balancing Valve là gì ? Đừng lắp nếu chưa biết điều này

Trong bất kỳ hệ thống đường ống nào, dù được thiết kế hiện đại đến đâu, nếu lưu lượng không được phân phối đồng đều thì hiệu suất vận hành cũng khó đạt mức tối ưu. Đây là nguyên nhân khiến nhiều hệ thống HVAC, Chiller hay cấp nước gặp tình trạng nơi thừa lưu lượng, nơi lại thiếu, dẫn đến tiêu hao năng lượng và giảm tuổi thọ thiết bị. Để giải quyết vấn đề này, van cân bằng (Balancing Valve) được xem là giải pháp không thể thiếu, giúp điều tiết và duy trì lưu lượng theo đúng thông số thiết kế. Trong bài viết dưới đây, Tân Thành sẽ cùng bạn tìm hiểu chi tiết van cân bằng là gì, cấu tạo, nguyên lý hoạt động, các loại phổ biến, ứng dụng thực tế cũng như kinh nghiệm lựa chọn phù hợp cho từng hệ thống.

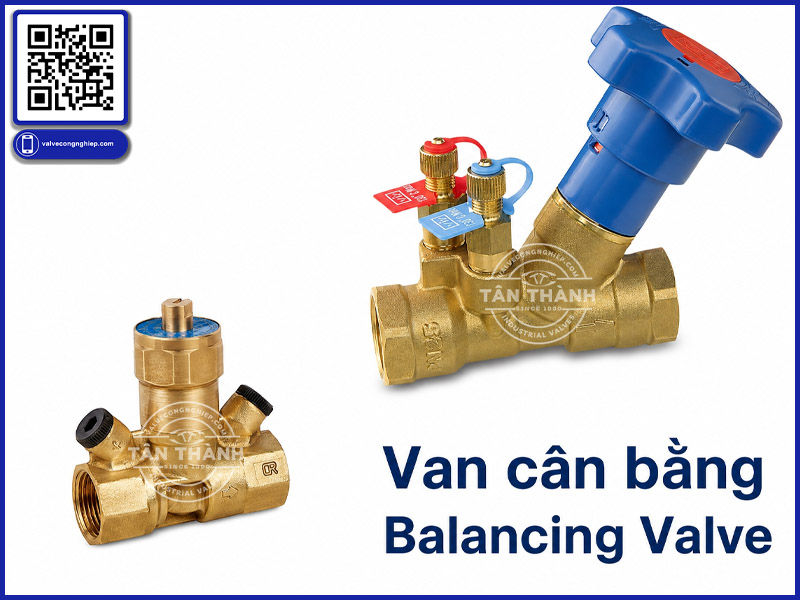

Van cân bằng Balancing Valve là gì?

Van cân bằng (tiếng Anh: Balancing Valve) là thiết bị dùng để điều chỉnh, giới hạn và duy trì lưu lượng chất lỏng trong từng nhánh của hệ thống đường ống nhằm đảm bảo mọi điểm sử dụng đều nhận được đúng lưu lượng theo thiết kế.

Khác với các loại van chỉ có nhiệm vụ đóng hoặc mở dòng chảy, Balancing Valve được thiết kế để kiểm soát lưu lượng một cách chính xác, từ đó tạo nên sự cân bằng thủy lực cho toàn bộ hệ thống.

Nói một cách dễ hiểu:

Nếu coi hệ thống đường ống giống như hệ thống giao thông thì van cân bằng chính là “điều phối viên”, giúp lượng nước được phân chia hợp lý đến từng tuyến đường thay vì dồn hết về những nhánh có trở lực thấp.

Hiện nay, van cân bằng được ứng dụng rộng rãi trong:

• Hệ thống điều hòa trung tâm HVAC.
• Hệ thống Chiller.
• Hệ thống cấp nước tòa nhà.
• Hệ thống nước nóng.
• Hệ thống làm mát Cooling Tower.
• Hệ thống gia nhiệt.
• Nhà máy thực phẩm.
• Nhà máy hóa chất.
• Trung tâm dữ liệu (Data Center).
• Bệnh viện.
• Khách sạn.
• Trung tâm thương mại.

Van cân bằng hoạt động theo nguyên lý nào?

Bản chất của van cân bằng Balancing Valve là tạo ra một mức tổn thất áp suất có kiểm soát để điều chỉnh lượng nước đi qua từng nhánh.

Khi kỹ sư tiến hành cân chỉnh:

• Nếu lưu lượng lớn hơn yêu cầu, van sẽ được đóng bớt.
• Tiết diện dòng chảy giảm.
• Tổn thất áp suất tăng.
• Lưu lượng giảm về đúng giá trị thiết kế.

Ngược lại:

• Khi mở van lớn hơn.
• Tiết diện dòng chảy tăng.
• Tổn thất áp suất giảm.
• Lưu lượng tăng lên.

Quá trình này giúp toàn bộ hệ thống đạt trạng thái cân bằng mà không cần thay đổi công suất máy bơm.

Đối với van cân bằng tự động, thiết bị còn có khả năng tự duy trì chênh áp hoặc lưu lượng ổn định ngay cả khi hệ thống liên tục thay đổi tải, giúp vận hành hiệu quả mà không cần can thiệp thủ công.

Cấu tạo của van cân bằng Balancing Valve

Mặc dù có nhiều chủng loại khác nhau như van cân bằng tĩnh, van cân bằng tự động, van cân bằng nhiệt hay van cân bằng áp suất, nhưng nhìn chung một Balancing Valve thường gồm các bộ phận chính sau:

Thân van (Body)

Thân van là bộ phận chịu toàn bộ áp lực của hệ thống.

Vật liệu chế tạo phổ biến gồm:

• Gang cầu.
• Đồng.
• Đồng thau.
• Thép carbon.
• Inox 304.
• Inox 316.

Tùy môi trường làm việc mà nhà sản xuất sẽ lựa chọn vật liệu phù hợp nhằm đảm bảo khả năng chịu áp suất, chống ăn mòn và tuổi thọ lâu dài.

Đĩa điều tiết lưu lượng

Đây là bộ phận quan trọng nhất của van.

Khi tay quay hoặc cơ cấu điều chỉnh tác động, đĩa van sẽ thay đổi tiết diện dòng chảy, từ đó điều chỉnh chính xác lưu lượng nước đi qua.

Độ chính xác của đĩa điều tiết quyết định trực tiếp đến khả năng cân bằng lưu lượng của toàn bộ hệ thống.

Trục van

Trục van truyền chuyển động từ tay quay hoặc cơ cấu điều khiển xuống đĩa van.

Thông thường trục được gia công từ thép không gỉ nhằm hạn chế mài mòn và đảm bảo độ bền trong quá trình vận hành lâu dài.

Tay quay hoặc tay điều chỉnh

Đây là bộ phận giúp kỹ sư dễ dàng điều chỉnh lưu lượng.

Nhiều dòng van hiện nay được tích hợp:

• Thang chia số.
• Vòng khóa.
• Chốt giới hạn hành trình.

Nhờ đó sau khi cân chỉnh, van vẫn giữ nguyên vị trí cài đặt mà không bị thay đổi trong quá trình vận hành.

Hai đầu đo áp suất (Test Point)

Đây là đặc điểm giúp phân biệt van cân bằng với nhiều loại van công nghiệp khác.

Hai cổng đo áp suất cho phép kết nối với đồng hồ chuyên dụng để:

• Đo chênh áp.
• Tính toán lưu lượng.
• Hiệu chỉnh hệ thống.
• Kiểm tra hiệu suất vận hành.

Nhờ hai điểm đo này, kỹ sư có thể xác định chính xác lưu lượng thực tế mà không cần tháo rời hệ thống.

Vai trò của van cân bằng trong hệ thống

Nhiều người cho rằng Balancing Valve chỉ giúp “chia đều nước”. Trên thực tế, vai trò của thiết bị này còn lớn hơn rất nhiều.

Đảm bảo lưu lượng đúng thiết kế

Mỗi AHU, FCU hay bộ trao đổi nhiệt đều cần một lưu lượng nước xác định để đạt hiệu suất tối ưu.

Nếu lưu lượng quá thấp:

• Không đủ công suất làm lạnh hoặc gia nhiệt.

Nếu lưu lượng quá lớn:

• Lãng phí điện năng.
• Tăng tổn thất áp suất.
• Giảm hiệu quả trao đổi nhiệt.

Van cân bằng giúp mọi thiết bị luôn nhận đúng lưu lượng theo thiết kế.

Tiết kiệm điện năng

Khi hệ thống được cân bằng đúng kỹ thuật:

• Máy bơm không cần chạy quá tải.
• Biến tần hoạt động hiệu quả hơn.
• Giảm tổn thất thủy lực.
• Giảm chi phí điện năng hàng tháng.

Đối với các hệ thống HVAC quy mô lớn, việc cân bằng lưu lượng đúng cách có thể giúp tiết kiệm đáng kể chi phí vận hành trong suốt vòng đời công trình.

Kéo dài tuổi thọ thiết bị

Dòng chảy ổn định giúp:

• Giảm rung động.
• Hạn chế xâm thực.
• Giảm mài mòn đường ống.
• Bảo vệ bơm.
• Tăng tuổi thọ van và các thiết bị trao đổi nhiệt.

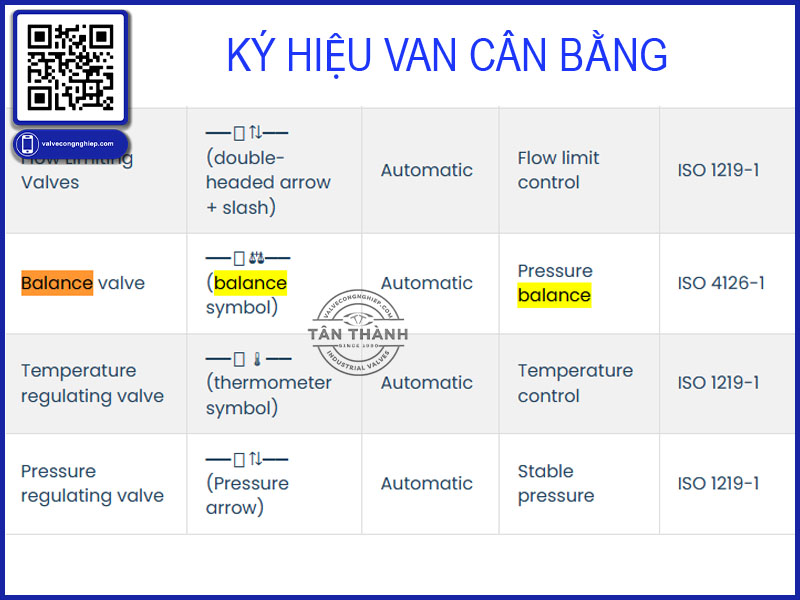

Ký hiệu van cân bằng trên bản vẽ P&ID

Trên bản vẽ kỹ thuật, ký hiệu van cân bằng thường được biểu diễn bằng ký hiệu riêng của Balancing Valve (BV) hoặc theo tiêu chuẩn của từng đơn vị thiết kế.

Thông thường, bản vẽ sẽ thể hiện:

• Ký hiệu BV hoặc BAL.
• Mũi tên chỉ chiều dòng chảy.
• Hai cổng đo áp suất (Test Point).
• Tay điều chỉnh lưu lượng.
• Giá trị cài đặt (Setting Value) nếu đã cân chỉnh.

Việc hiểu đúng ký hiệu van cân bằng giúp kỹ sư dễ dàng đọc bản vẽ P&ID, sơ đồ HVAC và xác định chính xác vị trí lắp đặt trong quá trình thi công.

Các loại van cân bằng phổ biến nhất

Để đáp ứng đa dạng yêu cầu của từng hệ thống, van cân bằng (Balancing Valve) được sản xuất với nhiều chủng loại khác nhau. Tùy theo cấu tạo, chức năng, vật liệu, kiểu kết nối hay xuất xứ, mỗi loại sẽ có những đặc điểm và phạm vi ứng dụng riêng. Dưới đây là các cách phân loại van cân bằng phổ biến nhất.

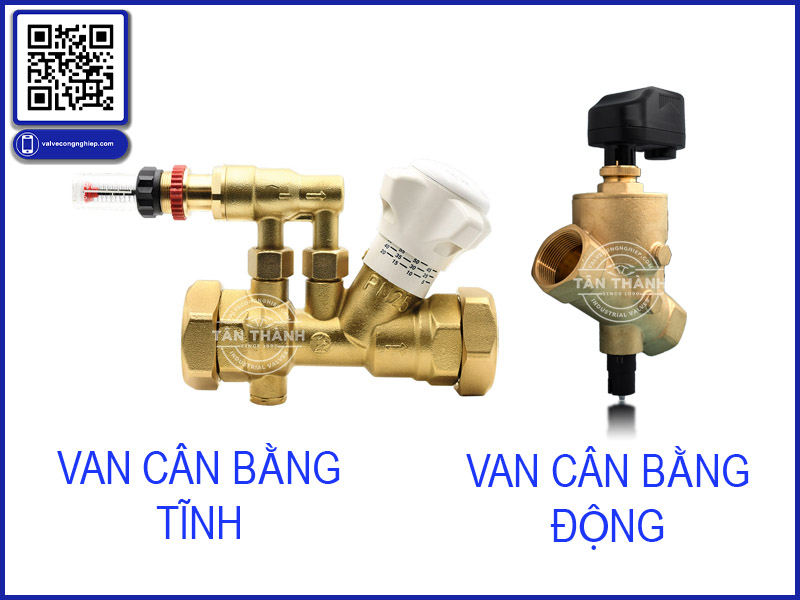

Dựa vào đặc điểm cấu tạo

Theo cấu tạo, van cân bằng gồm van cân bằng tĩnh và van cân bằng tự động. Van cân bằng tĩnh được điều chỉnh bằng tay (van cân bằng thủ công) và phù hợp với hệ thống có lưu lượng ổn định, trong khi van cân bằng tự động có khả năng tự duy trì lưu lượng hoặc chênh áp khi điều kiện vận hành thay đổi.

Phân loại dựa vào chức năng hoạt động

Theo chức năng, van cân bằng được chia thành van cân bằng lưu lượng, van cân bằng áp suất (áp lực) và van cân bằng nhiệt. Mỗi loại được thiết kế để đáp ứng một mục đích riêng, từ điều chỉnh lưu lượng, duy trì chênh áp đến kiểm soát nhiệt độ trong hệ thống nước nóng tuần hoàn.

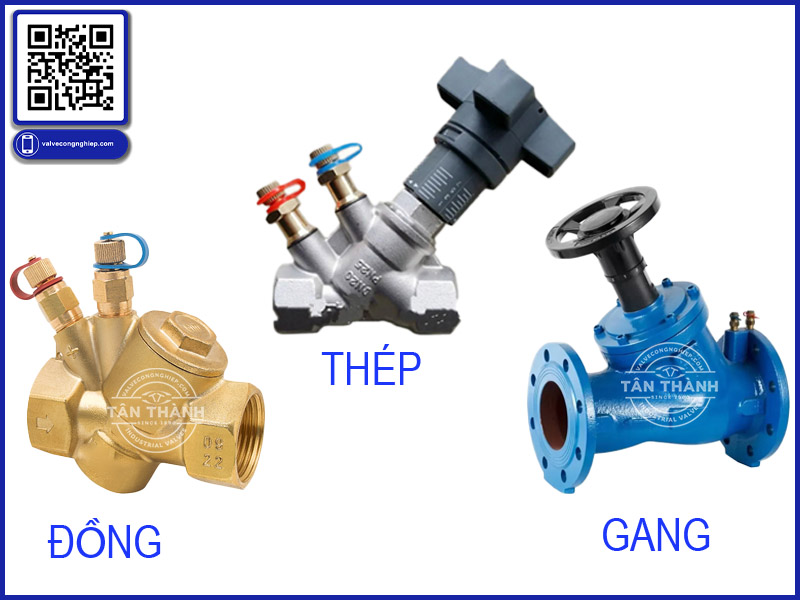

Phân loại dựa vào vật liệu sản xuất

Về vật liệu, van cân bằng thường được chế tạo từ đồng, gang, inox hoặc thép. Trong đó, van đồng phù hợp với hệ thống dân dụng, van gang được sử dụng phổ biến trong HVAC và Chiller, còn van inox và thép thích hợp cho môi trường ăn mòn hoặc áp suất, nhiệt độ cao.

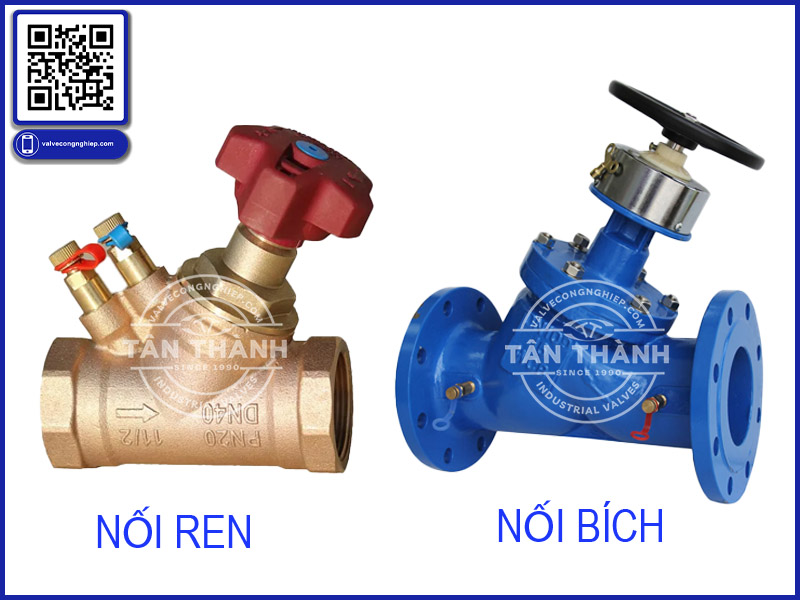

Phân loại dựa vào kiểu kết nối

Theo kiểu kết nối, sản phẩm gồm van cân bằng nối ren và van cân bằng nối bích. Van nối ren thường dùng cho đường ống nhỏ từ DN15 đến DN50, còn van nối bích phù hợp với đường ống có kích thước lớn, áp suất cao và các hệ thống công nghiệp.

Dựa vào nguồn gốc xuất xứ

Trên thị trường hiện nay, van cân bằng được nhập khẩu từ nhiều quốc gia như Nhật Bản, Hàn Quốc, Châu Âu và Trung Quốc. Mỗi dòng sản phẩm có ưu điểm riêng về chất lượng, công nghệ và mức giá, giúp người dùng dễ dàng lựa chọn theo yêu cầu kỹ thuật và ngân sách của dự án.

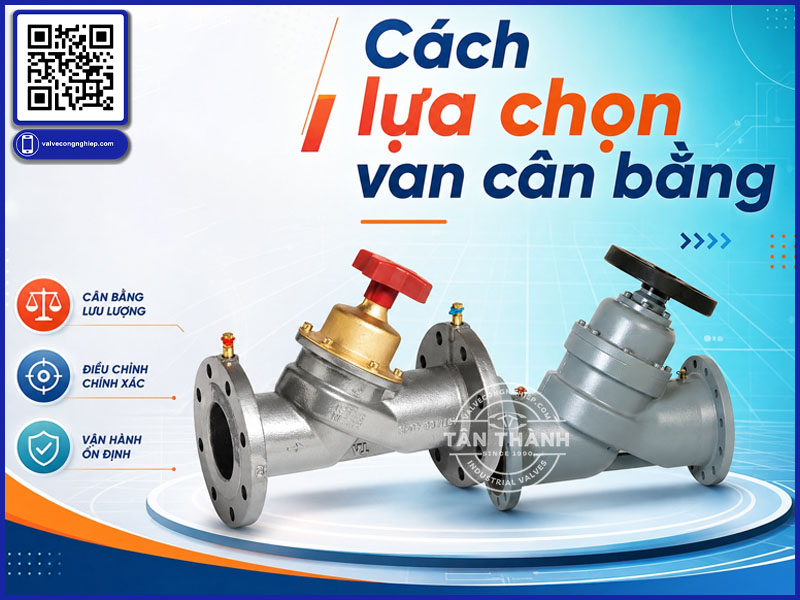

Nên chọn van cân bằng DN20 hay DN50?

Đây là câu hỏi mà nhiều khách hàng quan tâm.

Thực tế, DN không quyết định lưu lượng, mà chỉ thể hiện đường kính danh nghĩa của đường ống.

Việc lựa chọn đúng kích thước cần dựa trên các yếu tố:

Ví dụ:

• Hệ thống nước sinh hoạt nhỏ thường dùng DN20 hoặc DN25.
• Các nhánh cấp cho AHU có thể sử dụng DN32, DN40, DN50.
• Đường ống chính của hệ Chiller thường từ DN80 trở lên.

Vì vậy, không nên chọn van chỉ dựa vào kích thước đường ống mà cần tính toán đồng thời lưu lượng, áp suất và tổn thất áp để đảm bảo hệ thống đạt hiệu quả tối ưu.

So sánh nhanh các loại van cân bằng
