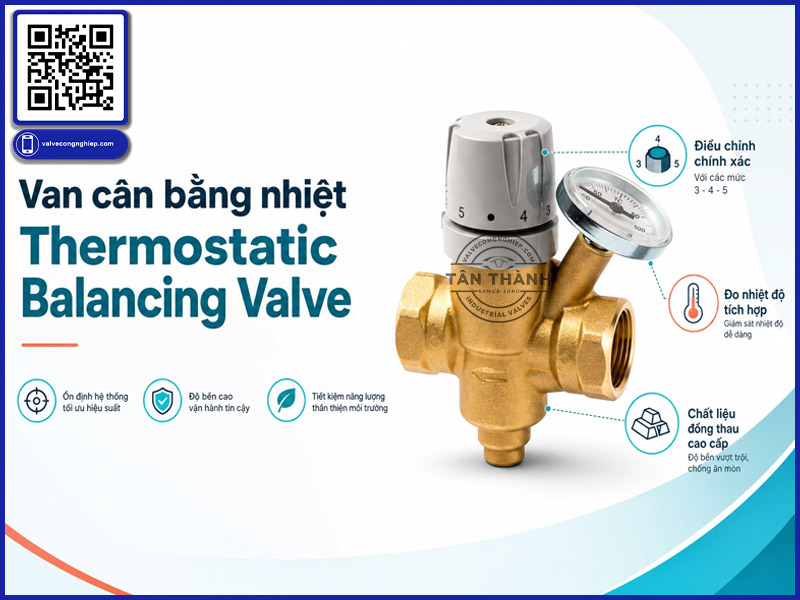

Van cân bằng nhiệt Thermostatic Balancing Valve là gì

Van cân bằng nhiệt là thiết bị quan trọng trong hệ thống nước nóng tuần hoàn và HVAC, giúp tự động cân bằng lưu lượng theo nhiệt độ để duy trì hiệu suất vận hành ổn định và tiết kiệm năng lượng. Trong bài viết này, công ty Tân Thành sẽ chia sẻ những kiến thức hữu ích về van cân bằng nhiệt, từ cấu tạo, nguyên lý hoạt động, ứng dụng đến cách phân biệt với van điều chỉnh nhiệt độ và giải đáp câu hỏi van cân bằng nhiệt và van cân bằng nhiệt độ có phải là một không.

Van cân bằng nhiệt là gì?

Van cân bằng nhiệt (Thermostatic Balancing Valve – TBV) là loại van tự động điều chỉnh lưu lượng nước dựa trên nhiệt độ thực tế của môi chất nhằm duy trì nhiệt độ ổn định tại từng nhánh của hệ thống.

Khác với van cân bằng thủy lực chỉ cân bằng lưu lượng theo giá trị cài đặt, van cân bằng nhiệt liên tục theo dõi sự thay đổi nhiệt độ và tự động thay đổi độ mở của van để đạt được mức nhiệt mong muốn.

Nói một cách đơn giản, nếu nhiệt độ nước tại nhánh thấp hơn giá trị cài đặt, van sẽ mở lớn hơn để tăng lưu lượng nước nóng đi qua. Ngược lại, khi nhiệt độ đạt hoặc vượt mức yêu cầu, van sẽ thu hẹp tiết diện dòng chảy nhằm tránh lãng phí năng lượng.

Nhờ cơ chế này, hệ thống luôn duy trì sự cân bằng nhiệt giữa các nhánh mà không cần điều chỉnh thủ công thường xuyên.

Tên gọi khác

Trong thực tế, loại van này còn được biết đến với nhiều tên gọi khác nhau như:

• Van cân bằng nhiệt độ
• Van cân bằng nhiệt tự động
• Van cân bằng nhiệt TBV
• Thermostatic Balancing Valve
• Thermal Balancing Valve

Mặc dù cách gọi có thể khác nhau, nhưng phần lớn đều đang đề cập đến cùng một thiết bị có chức năng cân bằng lưu lượng dựa trên nhiệt độ.

Vai trò của van cân bằng nhiệt trong hệ thống

Không phải ngẫu nhiên mà các tiêu chuẩn thiết kế hệ thống nước nóng hiện đại đều khuyến nghị sử dụng van cân bằng nhiệt tại các nhánh hồi.

Thiết bị này mang lại nhiều lợi ích như:

• Duy trì nhiệt độ nước ổn định tại mọi điểm sử dụng.
• Giảm thời gian chờ nước nóng.
• Tiết kiệm năng lượng cho hệ thống gia nhiệt.
• Hạn chế hiện tượng mất cân bằng lưu lượng.
• Giảm nguy cơ phát sinh vi khuẩn Legionella trong hệ thống nước nóng.
• Nâng cao tuổi thọ thiết bị gia nhiệt và bơm tuần hoàn.
• Giảm chi phí vận hành lâu dài.

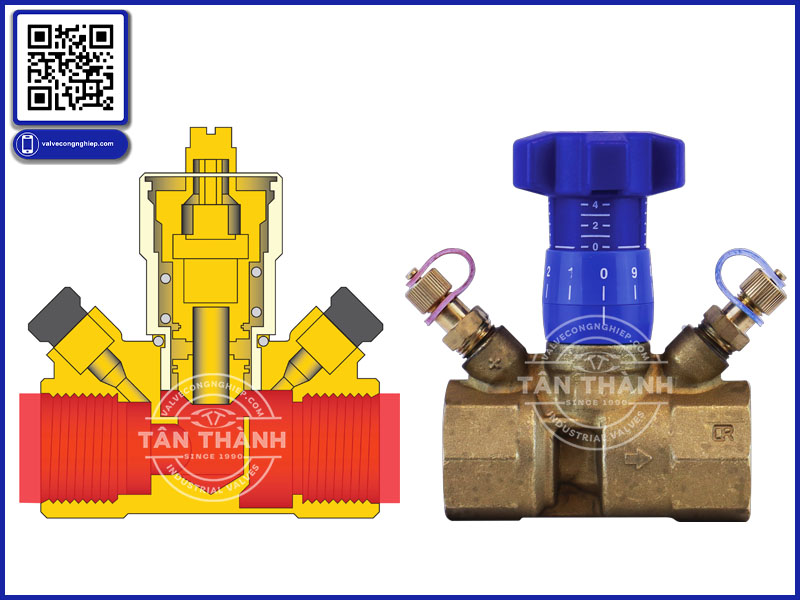

Cấu tạo của van cân bằng nhiệt

Mặc dù có nhiều mẫu mã và thương hiệu khác nhau, cấu tạo của van cân bằng nhiệt nhìn chung đều bao gồm các bộ phận chính sau.

Thân van

Thân van là bộ phận chịu áp lực trực tiếp từ môi chất.

Vật liệu chế tạo phổ biến gồm:

• Đồng thau
• Đồng DZR chống ăn mòn
• Gang cầu
• Inox 304
• Inox 316

Thiết kế thân van thường theo dạng chữ Y hoặc dạng thẳng nhằm giảm tổn thất áp suất khi dòng nước đi qua.

Bộ cảm biến nhiệt (Thermostatic Element)

Đây được xem là “trái tim” của van.

Bộ cảm biến chứa vật liệu giãn nở theo nhiệt độ như sáp nhiệt hoặc hợp kim đặc biệt.

Khi nhiệt độ thay đổi, bộ cảm biến sẽ giãn hoặc co lại, tạo ra chuyển động cơ học để điều khiển ty van.

Độ chính xác của bộ phận này quyết định khả năng cân bằng nhiệt của toàn bộ thiết bị.

Ty van

Ty van truyền chuyển động từ bộ cảm biến nhiệt đến đĩa van.

Yêu cầu:

• Chống mài mòn.
• Chống ăn mòn.
• Chịu được nhiệt độ cao.
• Chuyển động ổn định trong thời gian dài.

Đĩa van

Đĩa van có nhiệm vụ thay đổi tiết diện dòng chảy.

Khi dịch chuyển lên hoặc xuống, đĩa van sẽ điều chỉnh lưu lượng nước đi qua thân van.

Thiết kế của đĩa van ảnh hưởng trực tiếp đến độ chính xác của quá trình cân bằng nhiệt.

Lò xo hồi vị

Lò xo giúp đưa van trở về vị trí cân bằng sau mỗi lần thay đổi nhiệt độ.

Đồng thời tạo lực phản hồi để van hoạt động ổn định trong suốt chu kỳ vận hành.

Núm cài đặt nhiệt độ

Nhiều dòng van cân bằng nhiệt hiện nay cho phép kỹ thuật viên cài đặt nhiệt độ mong muốn ngay trên thân van.

Thông thường:

• 45°C
• 50°C
• 55°C
• 60°C
• 65°C

Tùy theo yêu cầu thiết kế của từng hệ thống.

Gioăng làm kín

Các gioăng EPDM hoặc PTFE giúp ngăn rò rỉ nước trong quá trình vận hành, đồng thời tăng tuổi thọ của van.

Nguyên lý hoạt động của van cân bằng nhiệt

Van cân bằng nhiệt hoạt động dựa trên sự thay đổi nhiệt độ của môi chất, thay vì điều chỉnh theo áp suất hay lưu lượng.

Quá trình vận hành diễn ra theo các bước sau:

Bước 1: Nhiệt độ thấp hơn giá trị cài đặt

Khi nước tại đường hồi chưa đạt nhiệt độ yêu cầu, bộ cảm biến nhiệt co lại.

Lúc này:

• Ty van dịch chuyển.
• Đĩa van mở lớn hơn.
• Lưu lượng nước nóng tăng lên.

Nhờ đó, nhiệt độ tại nhánh nhanh chóng được cải thiện.

Bước 2: Nhiệt độ tăng dần

Khi nước nóng lưu thông nhiều hơn, nhiệt độ môi chất bắt đầu tăng.

Bộ cảm biến nhiệt giãn nở từ từ và truyền lực đến ty van.

Đĩa van cũng dần thu hẹp tiết diện dòng chảy.

Bước 3: Đạt nhiệt độ cài đặt

Khi nhiệt độ đạt mức thiết lập, van chỉ mở ở mức cần thiết.

Lưu lượng nước được duy trì đúng theo nhu cầu thực tế.

Đây là trạng thái làm việc ổn định của hệ thống.

Bước 4: Nhiệt độ tiếp tục tăng

Nếu nhiệt độ cao hơn mức cài đặt:

• Bộ cảm biến tiếp tục giãn nở.
• Van thu nhỏ tiết diện.
• Lưu lượng giảm xuống.

Nhờ vậy, nhiệt độ không vượt quá giới hạn mong muốn và tránh lãng phí năng lượng.

Toàn bộ quá trình này diễn ra hoàn toàn tự động mà không cần nguồn điện hay bộ điều khiển bên ngoài.

Thông số kỹ thuật của van cân bằng nhiệt

Mỗi nhà sản xuất có thể cung cấp các dải thông số khác nhau, tuy nhiên một số thông số phổ biến gồm:

Phân loại van cân bằng nhiệt

Để đáp ứng nhiều điều kiện làm việc khác nhau, van cân bằng nhiệt được phân loại theo nhiều tiêu chí.

Theo kiểu kết nối

Van cân bằng nhiệt nối ren

• Kích thước nhỏ.
• Dễ lắp đặt.
• Phù hợp hệ thống dân dụng và tòa nhà.

Van cân bằng nhiệt mặt bích

• Độ kín cao.
• Chịu áp lực lớn.
• Dùng trong hệ thống công nghiệp.

Theo vật liệu chế tạo

• Van cân bằng nhiệt bằng đồng.
• Van cân bằng nhiệt bằng inox.
• Van cân bằng nhiệt bằng gang.

Mỗi loại có ưu điểm riêng về khả năng chịu áp suất, chống ăn mòn và chi phí đầu tư.

Theo dải nhiệt điều chỉnh

• Loại 35–50°C.
• Loại 45–60°C.
• Loại 55–65°C.
• Loại điều chỉnh theo yêu cầu đặc biệt.

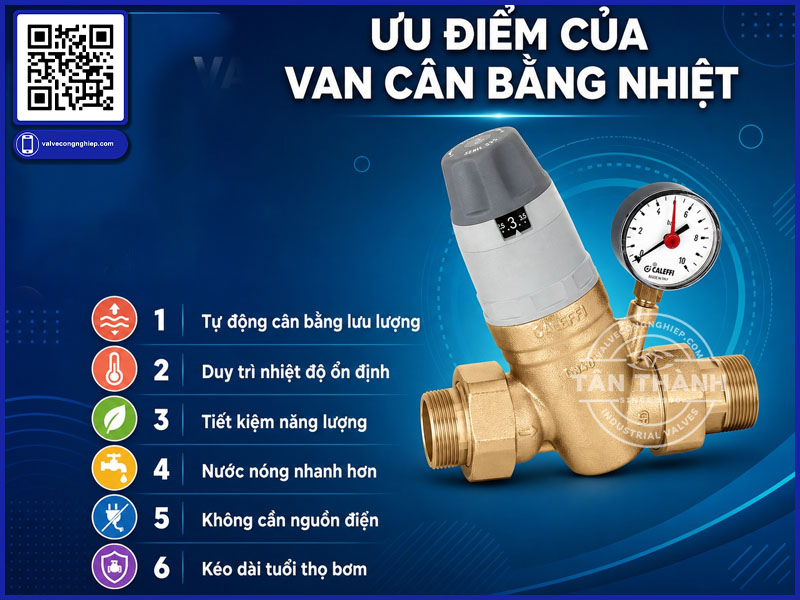

Ưu điểm của van cân bằng nhiệt

Van cân bằng nhiệt được đánh giá cao nhờ khả năng vận hành tự động và tối ưu hiệu quả của hệ thống nước nóng. Một số ưu điểm nổi bật gồm:

• Tự động cân bằng lưu lượng theo nhiệt độ cài đặt.
• Duy trì nhiệt độ ổn định tại các nhánh của hệ thống.
• Tiết kiệm năng lượng và giảm chi phí vận hành.
• Rút ngắn thời gian chờ nước nóng.
• Hoạt động không cần nguồn điện hoặc bộ điều khiển.
• Giảm nguy cơ mất cân bằng nhiệt trong hệ thống.
• Góp phần kéo dài tuổi thọ bơm và các thiết bị liên quan.

Nhược điểm của van cân bằng nhiệt

Bên cạnh những ưu điểm, van cân bằng nhiệt cũng có một số hạn chế như:

• Chi phí đầu tư cao hơn van cân bằng thủ công.
• Hiệu quả hoạt động phụ thuộc vào chất lượng nước trong hệ thống.
• Cần bảo trì định kỳ để đảm bảo độ chính xác của bộ cảm biến nhiệt.
• Chủ yếu phù hợp với hệ thống nước nóng tuần hoàn, không phải mọi môi chất đều có thể sử dụng.

Ứng dụng của van cân bằng nhiệt

Nhờ khả năng tự động cân bằng nhiệt độ, van cân bằng nhiệt được sử dụng trong nhiều lĩnh vực khác nhau.

Hệ thống nước nóng tuần hoàn (Domestic Hot Water – DHW)

Đây là ứng dụng phổ biến nhất.

Van được lắp trên đường hồi của từng nhánh để duy trì nhiệt độ nước ổn định và giảm thời gian chờ nước nóng.

Khách sạn và khu nghỉ dưỡng

Những công trình có hàng trăm phòng sử dụng nước nóng cùng lúc cần đảm bảo mọi điểm sử dụng đều đạt nhiệt độ thiết kế.

Van cân bằng nhiệt giúp phân phối nước nóng đồng đều, tránh hiện tượng phòng gần nguồn cấp quá nóng trong khi phòng ở xa lại không đủ nhiệt.

Bệnh viện

Trong môi trường y tế, nước nóng được sử dụng cho nhiều mục đích như:

• Vệ sinh.
• Khử khuẩn.
• Giặt là.
• Phòng phẫu thuật.

Việc duy trì nhiệt độ ổn định giúp đáp ứng yêu cầu về vệ sinh và an toàn.

Chung cư và tòa nhà cao tầng

Đối với các hệ thống nước nóng trung tâm, van cân bằng nhiệt góp phần:

• Giảm tiêu hao năng lượng.
• Đảm bảo nhiệt độ ổn định giữa các tầng.
• Hạn chế khiếu nại do nước nóng không đều.

Nhà máy chế biến thực phẩm

Nhiều dây chuyền sản xuất yêu cầu nước nóng ở nhiệt độ ổn định để phục vụ vệ sinh thiết bị hoặc quy trình công nghệ.

Van cân bằng nhiệt giúp duy trì điều kiện làm việc ổn định và nâng cao hiệu quả sản xuất.

Hệ thống HVAC

Trong một số hệ thống HVAC sử dụng nước nóng, van cân bằng nhiệt hỗ trợ tối ưu hóa lưu lượng tuần hoàn và cải thiện hiệu quả trao đổi nhiệt.

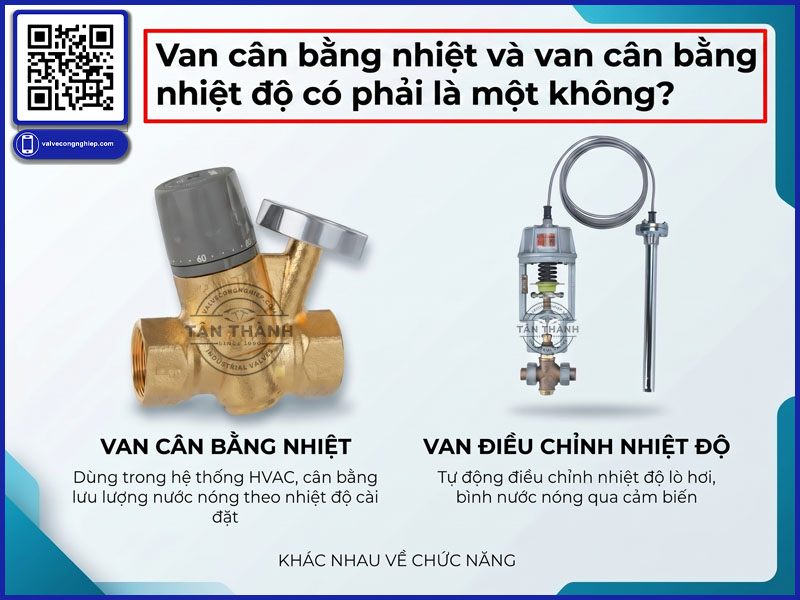

Van cân bằng nhiệt và van cân bằng nhiệt độ có phải là một không?

Đây là câu hỏi được rất nhiều người tìm kiếm trên Google và cũng là nguyên nhân gây nhầm lẫn trong quá trình lựa chọn thiết bị.

Câu trả lời là: Trong đa số trường hợp, CÓ.

Thực tế, tại thị trường Việt Nam, hai thuật ngữ:

• Van cân bằng nhiệt
• Van cân bằng nhiệt độ

thường được sử dụng để chỉ cùng một loại thiết bị là Thermostatic Balancing Valve (TBV).

Sự khác nhau chủ yếu nằm ở cách diễn đạt:

• Van cân bằng nhiệt là tên gọi ngắn gọn, được sử dụng phổ biến trong lĩnh vực van công nghiệp.
• Van cân bằng nhiệt độ là cách gọi đầy đủ hơn, giúp người dùng dễ hình dung chức năng của thiết bị.

Do đó, khi tìm kiếm hai từ khóa này trên Google, phần lớn người dùng đều đang có cùng một mục đích là tìm hiểu về Thermostatic Balancing Valve.

Vì sao nhiều người dễ nhầm lẫn?

Nguyên nhân là vì trên thị trường còn tồn tại nhiều loại van có liên quan đến nhiệt độ như:

• Van điều chỉnh nhiệt độ (Temperature Control Valve).
• Van trộn nhiệt (Thermostatic Mixing Valve – TMV).
• Van cân bằng động (Dynamic Balancing Valve).
• Van cân bằng tĩnh (Static Balancing Valve).

Mỗi loại đều có nguyên lý và chức năng riêng, nên việc gọi tên không chính xác có thể dẫn đến lựa chọn sai thiết bị.

So sánh van cân bằng nhiệt và van điều chỉnh nhiệt độ

Mặc dù đều liên quan đến việc kiểm soát nhiệt độ, nhưng van cân bằng nhiệt và van điều chỉnh nhiệt độ có mục đích sử dụng hoàn toàn khác nhau.
