Van cửa van cổng đồng DN20 32 40 50 | Cấu tạo và nguyên lý hoạt động

Van cổng đồng (Brass/Bronze Gate Valve) là lựa chọn phổ biến cho các hệ thống đường ống cần đóng mở dòng chảy chắc chắn, kín và ổn định. Với kinh nghiệm cung cấp van công nghiệp chính hãng, Tân Thành sẽ giúp bạn tìm hiểu từ cấu tạo, nguyên lý hoạt động, ưu nhược điểm, tiêu chuẩn kỹ thuật đến ứng dụng và cách lựa chọn van cổng đồng phù hợp.

Van cổng van cửa đồng là gì ?

Van cửa đồng hay van cổng đồng là thiết bị dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống. Khi vận hành, đĩa van di chuyển theo phương vuông góc với hướng dòng chảy, tạo thành trạng thái mở hoặc đóng của hệ thống.

Tên tiếng Anh thường gặp là Brass Gate Valve hoặc Bronze Gate Valve, tùy theo vật liệu hợp kim đồng được sử dụng để chế tạo thân và các bộ phận chính của van.

Điểm đặc trưng của van cửa là khi mở hoàn toàn, đĩa van được nâng lên khỏi đường đi của lưu chất nên dòng chảy đi qua tương đối thuận lợi. Vì vậy, loại van này thường được sử dụng cho chức năng đóng/ngắt dòng chảy, thay vì dùng để điều tiết lưu lượng liên tục.Trên thực tế, nhiều người gọi sản phẩm là van cửa đồng, trong khi một số người lại gọi là van cổng đồng. Hai cách gọi này thường được sử dụng để chỉ cùng một nhóm thiết bị.

Một số tên gọi khác của van cổng đồng

Tùy theo khu vực, thói quen sử dụng hoặc tài liệu kỹ thuật, van cửa đồng được biết đến với nhiều tên gọi khác nhau. Mặc dù tên gọi có thể khác nhau nhưng đều chỉ cùng một loại van dùng để đóng/mở dòng chảy trong hệ thống đường ống.

• Van cửa đồng
• Van chặn đồng
• Van đồng tay quay
• Van cửa bằng đồng
• Van cổng bằng đồng
• Van cổng đồng nối ren
• Van cửa đồng ren
• Brass Gate Valve (van cổng đồng thau)
• Bronze Gate Valve (van cổng đồng thiếc)
• Copper Alloy Gate Valve (van cổng hợp kim đồng)
• Brass Threaded Gate Valve (van cổng đồng nối ren)
• Bronze Threaded Gate Valve (van cổng đồng thiếc nối ren)

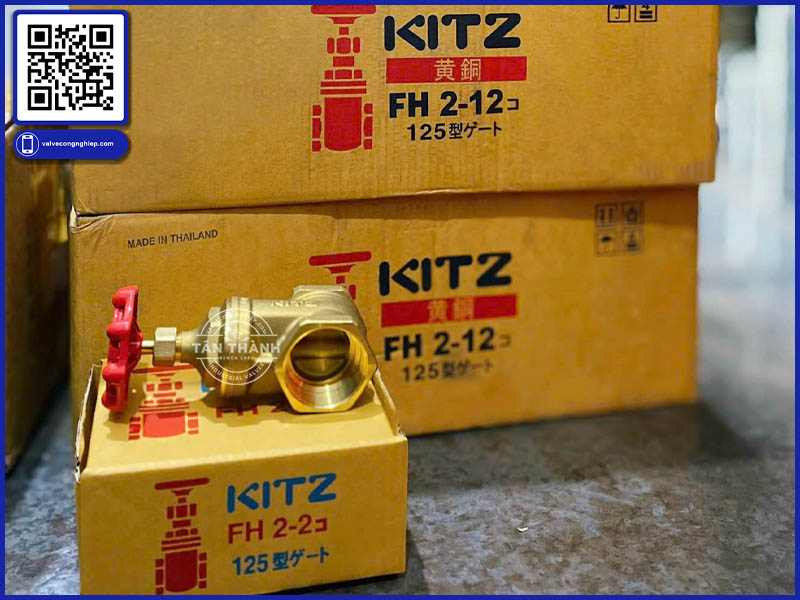

Mức độ phủ sóng của van cổng van cửa đồng

So với các dòng van công nghiệp kích thước lớn như van cổng gang, van cổng thép hoặc van inox, van cửa đồng thường xuất hiện nhiều hơn trong các hệ thống có đường kính nhỏ. Một số kích thước thường gặp gồm DN15, DN20, DN25, DN32, DN40, DN50 và một số kích thước lớn hơn tùy từng thương hiệu.

Chẳng hạn, người dùng có thể tìm kiếm:

• Van cửa đồng DN15.
• Van cửa đồng DN20.
• Van cửa đồng DN25.
• Van cửa đồng DN32.
• Van cửa đồng DN40.
• Van cửa đồng DN50.

Ngoài cách gọi theo DN, tại thị trường Việt Nam còn xuất hiện cách gọi theo phi, đặc biệt khi người dùng mua van ren cho hệ thống dân dụng.

Ví dụ, các cụm từ van cửa đồng phi 21, van cửa đồng phi 27, van cửa đồng phi 34, van cửa đồng phi 42, van cửa đồng phi 60 hoặc van cửa đồng phi 90 thường được dùng để mô tả kích thước đường ống mà người dùng đang quan tâm.

Tuy nhiên, cần lưu ý rằng DN, kích thước ren và đường kính ngoài thực tế của ống không phải lúc nào cũng có giá trị bằng nhau. Do đó, không nên chỉ dựa vào con số phi để lựa chọn van. Hiện nay, nhiều thương hiệu uy tín như KITZ (Nhật Bản) được các nhà thầu và kỹ sư tin dùng nhờ chất lượng gia công tốt, độ kín cao và tuổi thọ ổn định. Với những ưu điểm này, van cổng đồng vẫn là lựa chọn phổ biến trong cả công trình dân dụng và công nghiệp nhẹ.

Cấu tạo van cửa đồng Brass Bronze Gate Valve

Về cơ bản, cấu tạo van cổng đồng không quá phức tạp. Một bộ van hoàn chỉnh thường gồm thân van, đĩa van, ty van, tay quay, nắp van và hệ thống làm kín.

Thân van (Body)

Thân van là bộ phận bao bọc các chi tiết bên trong và trực tiếp kết nối với đường ống. Đối với van cửa đồng, thân thường được chế tạo từ các loại hợp kim đồng phù hợp với yêu cầu sử dụng. Hai thuật ngữ thường gặp là Brass và Bronze. Thân van quyết định một phần khả năng chịu áp lực, chịu nhiệt và độ bền của sản phẩm. Ở các dòng van ren nhỏ, hai đầu thân thường được gia công ren trong để kết nối với đường ống hoặc phụ kiện ren tương ứng.

Đĩa van (Gate/Wedge)

Đĩa van là bộ phận trực tiếp thực hiện nhiệm vụ đóng hoặc mở dòng chảy. Khi xoay tay quay theo chiều đóng, ty van dịch chuyển và đưa đĩa van xuống vị trí làm kín. Khi mở, đĩa van được nâng lên, tạo khoảng thông dòng bên trong thân van.

Ty van (Stem)

Ty van truyền chuyển động từ tay quay xuống đĩa van. Khi người vận hành xoay tay quay, chuyển động quay được chuyển thành chuyển động nâng/hạ của ty và đĩa van. Tùy thiết kế, van có thể sử dụng dạng ty nổi hoặc ty không nổi.

Tay quay (Handwheel)

Tay quay giúp người vận hành đóng hoặc mở van bằng lực cơ học. Đối với các van cửa đồng kích thước nhỏ, tay quay thường có thiết kế gọn nhẹ, phù hợp với thao tác thủ công.

Nắp van (Bonnet)

Nắp van nằm phía trên thân và có nhiệm vụ che chắn, cố định các bộ phận bên trong. Bonnet đồng thời là vị trí mà ty van đi qua để kết nối với cơ cấu vận hành.

Gioăng làm kín (Packing & Gasket)

Hệ thống gioăng và packing giúp hạn chế rò rỉ lưu chất ra bên ngoài. Chất lượng vật liệu làm kín cần được lựa chọn dựa trên môi trường làm việc, nhiệt độ, áp suất và loại lưu chất.

Thông số kỹ thuật của van cửa đồng

Tổng hợp các thông số nổi bật của van cổng vật liệu đồng:

Mời bạn xem một số mẫu van cổng/cửa đồng giá tốt, chất lượng cao,… đang được bán tại cửa hàng của Tân Thành.

VAN CỬA KITZ E

VAN CỬA KITZ EB

VAN CỬA KITZ FH

VAN CỬA KITZ H

Phân loại van cổng, van cửa đồng Brass Bronze Valve ?

Tùy vào tiêu chí phân loại mà người ta phân van chặn đồng thành nhiều loại khác nhau:

Bảng kích thước van cổng đồng theo nhiều đơn vị

Một vấn đề khá phổ biến khi tìm mua hoặc thay thế van là người dùng sử dụng đồng thời đơn vị DN, inch và phi. Bảng dưới đây mang tính quy đổi tham khảo theo kích thước danh nghĩa phổ biến:

Tuy nhiên, đây là cách gọi quy ước phổ biến. Khi lắp đặt thực tế, cần kiểm tra đường kính ngoài của ống, tiêu chuẩn ren và kích thước kết nối của van. Ví dụ, người dùng tìm van cửa đồng 34 có thể đang nói đến van DN25, trong khi người tìm van cửa đồng 50 có thể đang đề cập đến đường kính ống hoặc cách gọi kích thước thực tế. Hai trường hợp này không nên mặc định là hoàn toàn giống nhau.

Đánh giá ưu điểm của van cửa đồng Bronze Gate Valve

Để đánh giá chi tiết chất lượng của dòng van cổng đồng, khách hàng có thể tham khảo những ưu điểm và nhược điểm của sản phẩm ngay dưới đây.

Ưu điểm

Van cửa đồng có một số ưu điểm đáng chú ý:

• Kết cấu tương đối đơn giản: Ít bộ phận phức tạp giúp việc vận hành và kiểm tra thuận tiện.
• Khả năng đóng ngắt tốt: Khi được lựa chọn đúng kích thước và sử dụng đúng điều kiện, van có khả năng đóng dòng hiệu quả.
• Kích thước nhỏ gọn: Các model ren đồng DN15–DN50 phù hợp với nhiều hệ thống đường ống có không gian lắp đặt hạn chế.
• Dễ thao tác: Van thường sử dụng tay quay nên không yêu cầu nguồn điện hoặc khí nén.
• Phù hợp với nhiều hệ thống nước: Đặc biệt ở các hệ thống cấp nước dân dụng, đường ống kỹ thuật và một số ứng dụng công nghiệp nhẹ

Nhược điểm

• Mặc dù có kích thước đa dạng, nhưng van không có kích cỡ lớn để sử dụng cho các công trình có đường ống lớn. Lúc này cần phải dùng tới các dòng van có chất liệu như gang thép inox.
• Sản phẩm này được bày bán khá phổ biến trên thị trường nếu không có kinh nghiệm dễ mua phải các sản phẩm hàng nhái, chất lượng kém.

Mời bạn đón xem van cổng thép là gì, giá bao nhiêu tiền ? Nên mua van cổng thép hay cổng đồng ?

Ứng dụng của van cổng đồng Bronze Brass Gate Valve

Van cổng đồng thường được ứng dụng trong các hệ thống:

• Đường ống cấp nước.
• Hệ thống nước sinh hoạt.
• Đường ống dân dụng.
• Hệ thống HVAC.
• Một số hệ thống kỹ thuật tòa nhà.
• Hệ thống tưới.
• Đường ống nước trong nhà xưởng.
• Một số hệ thống khí hoặc lưu chất phù hợp với vật liệu van.
• Các hệ thống cần thiết bị đóng/ngắt dạng cơ học.

Với van cửa đồng DN50, sản phẩm có thể phù hợp với các tuyến ống có kích thước danh nghĩa tương ứng, nhưng vẫn cần kiểm tra áp suất, nhiệt độ và tiêu chuẩn kết nối trước khi lắp đặt. Đối với hệ thống yêu cầu tiêu chuẩn đặc biệt, không nên chỉ dựa vào vật liệu đồng để xác định van có phù hợp hay không.

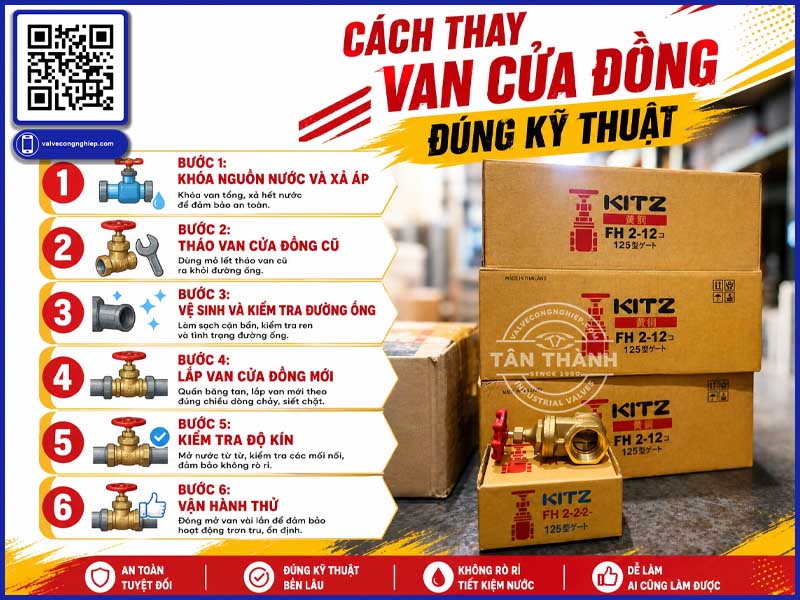

Cách thay van cửa đồng đúng kỹ thuật

Van cửa đồng sau một thời gian sử dụng có thể bị rò nước, kẹt ty van hoặc đóng mở không còn kín. Khi đó, việc thay van mới đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định và hạn chế sự cố. Dưới đây là cách thay van cửa đồng chi tiết mà bạn có thể tham khảo.

Bước 1: Khóa nguồn nước và xả áp
Đóng van tổng hoặc nguồn cấp nước, sau đó mở một điểm xả để giảm áp suất và đảm bảo đường ống không còn nước gây áp lực khi tháo van.

Bước 2: Tháo van cửa đồng cũ
Dùng cờ lê hoặc dụng cụ phù hợp để tháo van. Với van nối ren, cần thao tác nhẹ nhàng để tránh làm hư ren trên đường ống.

Bước 3: Vệ sinh và kiểm tra đường ống
Làm sạch phần ren, loại bỏ cặn bẩn, rỉ sét hoặc băng tan cũ. Đồng thời kiểm tra đường ống có bị nứt, hư ren hay biến dạng không.

Bước 4: Lắp van cửa đồng mới
Kiểm tra đúng kích thước và chiều kết nối của van. Với van ren, quấn băng tan hoặc sử dụng vật liệu làm kín phù hợp trước khi siết van vào đường ống.

Bước 5: Kiểm tra độ kín
Mở nguồn nước từ từ và quan sát các vị trí kết nối. Nếu không có hiện tượng rò rỉ, tiếp tục kiểm tra khả năng đóng mở của van.

Bước 6: Vận hành thử
Đóng và mở van vài lần để đảm bảo tay van hoạt động nhẹ, van đóng kín và dòng nước lưu thông ổn định.

Lưu ý: Khi thay van cửa đồng, cần lựa chọn đúng kích thước, tiêu chuẩn kết nối và áp suất làm việc của hệ thống. Việc sử dụng van chất lượng tốt sẽ giúp tăng độ bền và hạn chế tình trạng rò rỉ trong quá trình vận hành.

FAQ về van chặn cửa đồng

Van cổng đồng (hay van cửa đồng) là thiết bị quan trọng trong hệ thống cấp thoát nước và công nghiệp. Dưới đây là những câu hỏi thường gặp về van cổng đồng, giúp bạn hiểu rõ hơn về tính năng, ứng dụng và cách chọn mua sản phẩm chất lượng.

Van cổng đồng có điều tiết lưu lượng được không?

Không khuyến khích. Van cổng đồng được thiết kế cho chức năng đóng/mở hoàn toàn, việc điều tiết có thể gây mài mòn nhanh đĩa van.

Van cổng đồng có khác van cửa đồng không?

Không, van cổng đồng và van cửa đồng là cùng một thiết bị, chỉ khác tên gọi tùy theo ngữ cảnh hoặc khu vực.

Van cổng đồng dùng ở đâu?

Van cổng đồng được sử dụng trong:

• Hệ thống cấp thoát nước dân dụng (nhà ở, chung cư).
• Công nghiệp nhẹ (hơi nước, dầu).
• Hàng hải, xử lý nước mặn (đặc biệt với bronze gate valve).

Ưu điểm của van cổng đồng là gì?

• Chống ăn mòn, bền bỉ, đặc biệt trong môi trường ẩm hoặc nước mặn (bronze).
• Kín nước, vận hành mượt mà.
• Giá thành hợp lý, ít cần bảo trì.

Sự khác biệt giữa Brass Gate Valve và Bronze Gate Valve?

• Brass gate valve (đồng thau): Phổ biến, giá rẻ, phù hợp cho nước sạch.
• Bronze gate valve (đồng thanh): Chống ăn mòn tốt hơn, dùng cho nước mặn, hóa chất, giá cao hơn.

Có nên dùng van cổng đồng cho hệ PCCC không?

Van cổng đồng thường phù hợp cho các nhánh nhỏ hoặc hệ phụ trợ. Với hệ PCCC chính, đường ống lớn và áp lực cao, nên sử dụng van cổng gang hoặc thép theo tiêu chuẩn thiết kế.

Mua van cổng đồng chất lượng ở đâu?

Chọn nhà cung cấp uy tín, có chứng nhận chất lượng và bảo hành. Liên hệ các đại lý vật tư xây dựng hoặc kiểm tra trên các sàn thương mại điện tử uy tín.

Van cửa đồng MBV là gì ? Có tốt không ?

Van cửa đồng MBV là dòng van cổng bằng đồng sản xuất tại Việt Nam, có ưu điểm giá thành hợp lý, dễ lắp đặt và phù hợp với các hệ thống cấp nước thông thường.

Nếu công trình yêu cầu cao hơn về độ bền, độ kín và khả năng vận hành ổn định, bạn có thể tham khảo van cửa đồng KITZ – thương hiệu van nổi tiếng của Nhật Bản, thuộc phân khúc chất lượng cao và được tin dùng tại nhiều thị trường.

Bảng giá van cổng van chặn đồng mới nhất T10/2026?

Cập nhật bảng báo giá van chặn đồng DN25 DN32 DN40 DN50 DN100,… mới nhất tháng 10/2026 tại công ty Tân Thành:

Kinh nghiệm thực tế từ van công nghiệp Tân Thành

Qua thực tế tư vấn và làm việc với nhiều hệ thống đường ống, một trong những lỗi phổ biến khi lựa chọn van đồng là chỉ nhìn vào kích thước trên đường ống mà bỏ qua tiêu chuẩn ren.

Ví dụ, khách hàng có thể nói cần một van cửa đồng phi 27, nhưng thông tin này chưa đủ để xác định chính xác sản phẩm nếu chưa biết đường ống sử dụng loại ren nào.

Tương tự, cụm từ van cửa đồng 50 có thể được dùng để chỉ DN50 hoặc đường kính khoảng 60 mm theo cách gọi phi của ống. Vì vậy, khi đặt van, nên cung cấp một trong các thông tin:

DN + inch + đường kính ống + kiểu ren + model van cũ.

Nếu có ảnh van cũ hoặc catalogue, việc đối chiếu cũng sẽ chính xác hơn. Một kinh nghiệm khác là không nên lựa chọn van chỉ dựa vào giá. Với cùng một kích thước, hai sản phẩm có thể khác nhau đáng kể về vật liệu, tiêu chuẩn, độ dày thân, gioăng, ty van và khả năng chịu áp.
