Van bướm tay gạt gang inox DN 50 100 200 giá tiền và địa chỉ mua

Van bướm tay gạt là lựa chọn phổ biến trong nhiều hệ thống nhờ thao tác đơn giản, đóng mở nhanh và chi phí hợp lý. Các loại như van bướm gạt inox, van bướm gạt PVC, hay kích thước DN50, DN100, DN200… đều được ứng dụng rộng rãi trong cấp thoát nước, PCCC và công nghiệp. Với uy tín nhiều năm, công ty Tân Thành cung cấp đa dạng sản phẩm chính hãng từ Hàn Quốc cùng báo giá van bướm tay gạt cạnh tranh, đáp ứng yêu cầu kỹ thuật cho mọi dự án.

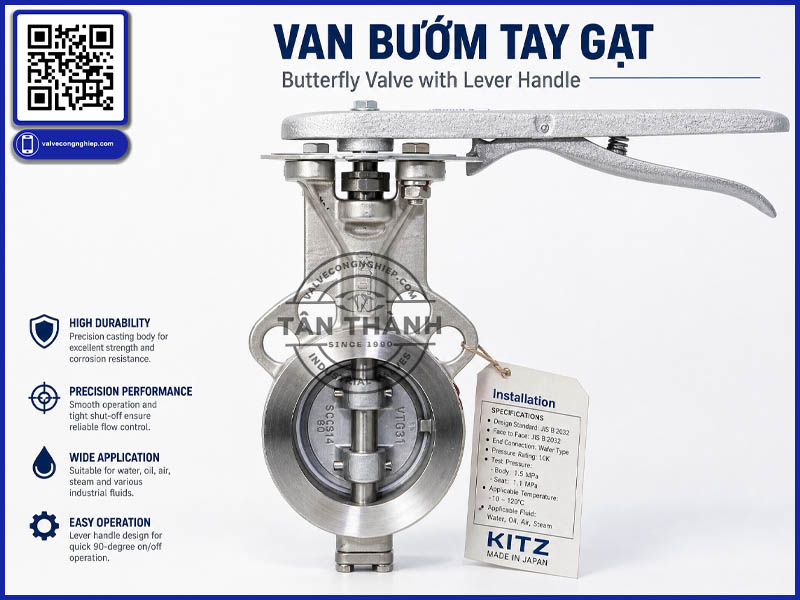

Van bướm tay gạt Butterfly Valve with Lever Handle là gì?

Van bướm tay gạt (tiếng Anh: Butterfly Valve with Lever Handle) là dòng van được sử dụng rộng rãi để đóng, mở hoặc điều tiết lưu lượng chất lỏng và khí trong đường ống. Cơ chế hoạt động dựa trên việc xoay một đĩa van hình tròn đặt vuông góc với dòng chảy. Nhờ tay gạt cơ học, người vận hành có thể dễ dàng điều chỉnh góc mở từ 0° đến 90°, mang lại khả năng kiểm soát lưu lượng nhanh chóng và chính xác.

So với các loại van sử dụng vô lăng hoặc cơ cấu điều khiển tự động, van bướm gạt tay đặc biệt thích hợp cho những hệ thống có áp suất vừa và nhỏ, cần thao tác đóng mở nhanh và lắp đặt trong không gian hạn chế. Vật liệu chế tạo đa dạng như inox, gang hoặc hợp kim nhôm giúp sản phẩm đảm bảo độ bền, chống ăn mòn, trong khi tay gạt được thiết kế chắc chắn, tạo sự an toàn và tiện lợi tối đa cho người sử dụng.

Một số tên gọi khác của van bướm tay gạt: van bướm gạt tay, van bướm mỏ vịt, van bướm tay kẹp.

Nhờ thiết kế đơn giản, chi phí thấp, dễ lắp đặt và vận hành, van bướm tay gạt là lựa chọn tối ưu trong nhiều lĩnh vực như cấp nước, xử lý nước thải, công nghiệp thực phẩm, hóa chất, và phòng cháy chữa cháy. Đây là thiết bị lý tưởng cho các hệ thống yêu cầu đóng mở thường xuyên với thời gian phản hồi nhanh.

Cấu tạo của van bướm gạt mỏ vịt

Van bướm tay gạt được cấu tạo từ những bộ phận chính như sau:

Phần van bướm

Van bướm chia ra làm 4 phần: thân, đĩa, trục ty và bộ phận làm kín. Mỗi bộ phận có chức năng khác nhau nhưng khi kết hợp giúp điều khiển vận hành van cho ra hiệu suất tốt nhất.

Thân van bướm

Là một khối kim loại được đúc nguyên khối từ Inox, nhựa, gang, inox. Được dùng để cố định các lỗ để siết bu lông, ốc, với bề mặt cửa đường ống và giúp các lưu chất đi qua. Đây là bộ phận khung của van bướm, chiếm trọng lượng lớn nhất trong van, chúng có thể chịu được áp lực từ lưu chất và các tác động của môi trường bên ngoài.

Đĩa van

Đĩa van hay cánh bướm, cánh van là bộ phận được thiết kế giống cánh bướm, chuyển động xoay để đóng hoặc mở van giúp các lưu chất đi qua hoặc chặn không cho các lưu chất đi qua van. Đĩa van có thể thực hiện xoay mở ở nhiều góc độ trong phạm vi gioăng làm kín.

Đây là bộ phận tiếp xúc trực tiếp với lưu chất nên chúng thường được làm từ các chất liệu bền bỉ như gang, thép, nhựa, inox,… Đĩa van(cánh bướm) thường có 2 dạng phổ biến là dạng đĩa van nối liền với trục và dạng đĩa van rỗng kết nối với tay gạt.

Trục ty

Trục ty van bướm là bộ phận kết nối và cố định bộ phận tay gạt với đĩa van bướm giúp người dùng có thể đóng mở được van. Phần trục ty này có 2 kiểu chính là trục ty van nối liền với đĩa van (trục van cố định đĩa van) và trục van được nối qua tâm lỗ trong đĩa van.

Bộ phận làm kín

Bộ phận này là gioăng có nhiệm vụ giúp các lưu chất không bị rò rỉ ra bên ngoài hệ thống đường ống khi van đóng. Gioăng được làm từ các chất liệu như cao su EPDM, NBR, TEFLON,…

Phần tay gạt

Tay gạt là bộ phận được lắp đặt trên thân van có tác dụng giúp người dùng dễ dàng điều khiển hoạt động đóng mở cánh bướm bằng cách gạt tay gạt sang trái hoặc phải. Phần tay gạt này thường được làm bằng chất liệu kim loại như gang, thép, với kích cỡ nhỏ gọn, tiện dụng. Phần tay gạt van bướm giúp người vận hành dễ dàng đóng mở cánh bướm để cho lưu chất đi qua hoặc ngăn cho lưu chất đi qua.

Ưu nhược điểm của dòng van bướm tay gạt

Nắm rõ ưu nhược điểm của van bướm tay gạt giúp bạn có phương án lựa chọn tốt nhất dành cho hệ thống của chính mình.

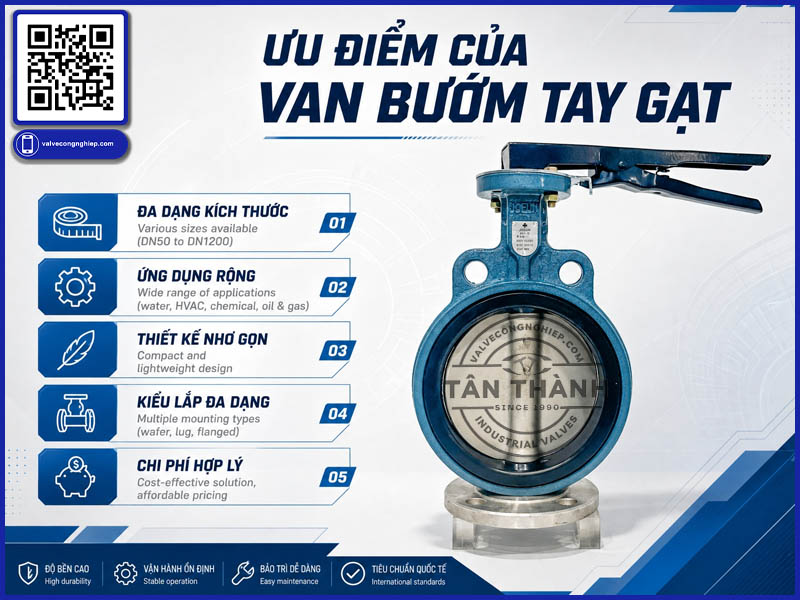

Ưu điểm

• Thiết kế đa dạng về kích cỡ lắp đặt, kích thước từ DN40 đến DN300 giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với hệ thống lắp đặt.
• Sử dụng cho nhiều môi trường lưu chất khác nhau nước sạch, nước thải, nước nóng, hóa chất axit, các lưu chất lỏng dung dịch, bazo, muối, kiềm,… xăng, dầu, các loại khí nén, hơi nóng,…
• Dễ dàng vận hành, không yêu cầu về kỹ thuật như van bướm khí nén và van bướm điện.
• Thiết kế đơn giản nhỏ gọn, dễ dàng lắp đặt trong nhiều vị trí, thuận lợi cho thay thế, bảo dưỡng.
• Van có thể thay thế từng bộ phận khi bị hỏng thay vì phải thay thế cả van.
• Van bướm gạt tay – mỏ vịt được lắp đặt với hệ thống khá dễ dàng bằng cách bắt bulong và đai ốc qua các lỗ bích trên van bướm vào hệ thống đường ống.
• Giá thành rẻ hơn so với các loại khác bộ điều khiển.
• Van có nhiều kiểu lắp đặt khác nhau như bích, wafer(kẹp), lug(tai bích),… phù hợp lắp đặt cho nhiều tiêu chuẩn bích của các hệ thống như BS, JIS, DIN,…

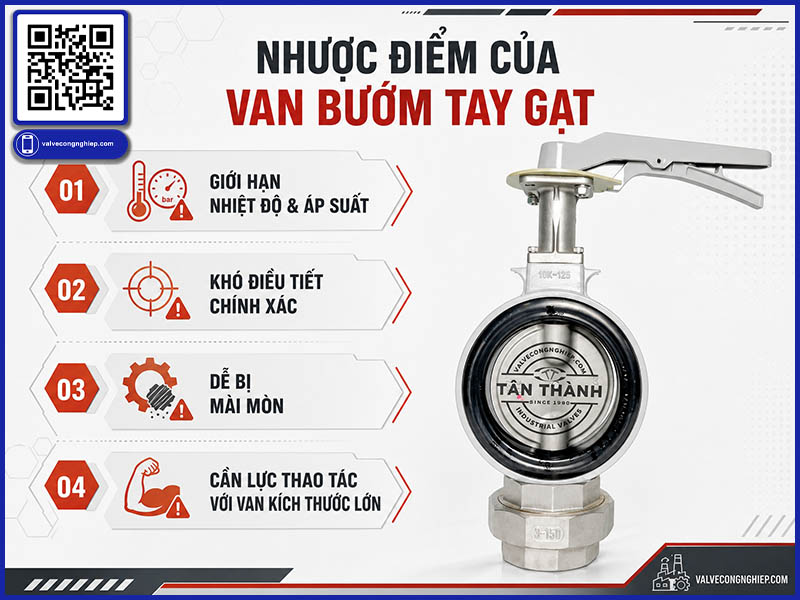

Nhược điểm

• Các loại van inox, nhựa, gang, thép thường không có kích cỡ bé hơn DN40 và lớn trên DN300. Một số loại van bướm inox vi sinh tay gạt sẽ có kích cỡ nhỏ hơn DN40.
• Với những loại van kém chất lượng, sau một thời gian sử dụng có thể bị mài mòn gây hở, rò rỉ lưu chất.
• Trong điều kiện môi trường lưu chất ở nhiệt độ quá cao trên 350 độ, áp suất trên PN40 sẽ không phù hợp để sử dụng van bướm vì có thể dễ gây hỏng hóc.

Ứng dụng của van bướm tay gạt

Không khó để bắt gặp ứng dụng của van bướm tay gạt trong hoạt động sản xuất có thể kể đến như sau:

• Ứng dụng trong hệ thống cấp/ thoát nước thải.
• Có thể hoạt động tốt với các môi chất bao gồm nước mặn và dầu, nước sạch nên loại van này thường được dùng cho hệ thống nước ballast của tàu biển, quy trình cấp và thoát nước trên tàu hoặc hệ thống cấp dầu nhiên liệu để tàu hoạt động.
• Các loại van bướm tay kẹp có kích thước lớn cũng được ứng dụng trong hệ thống các nhà máy thủy điện.
• Ứng dụng trong hệ thống phòng cháy chữa cháy vì có thể mở vòi nhanh để xử lý cho các sự cố khẩn cấp một cách nhanh gọn.

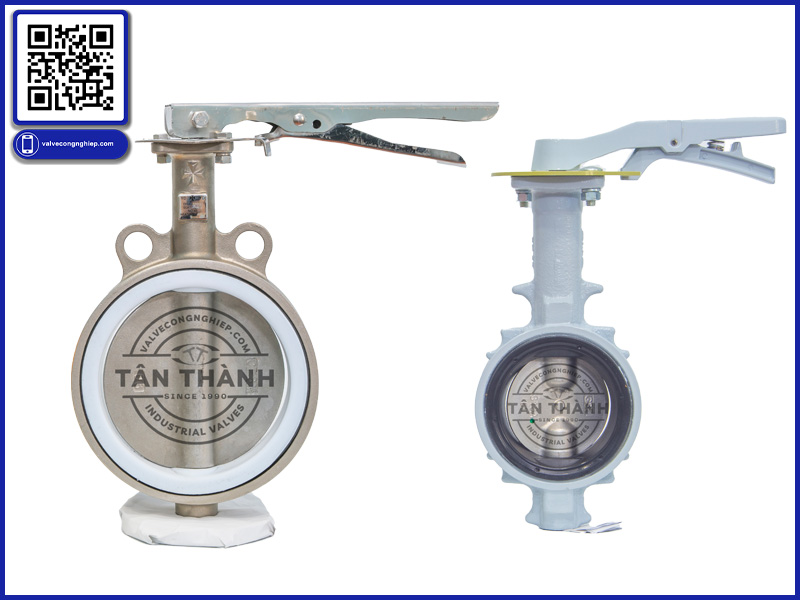

Phân loại van bướm tay gạt trên thị trường

Van bướm tay gạt mỏ vịt (lever-operated butterfly valve) có thể được phân loại theo nhiều tiêu chí khác nhau. Dưới đây là một số cách phân loại chính cùng với tên tiếng Anh của từng loại:

Phân loại theo vật liệu chế tạo

• Van bướm mỏ vịt tay gạt bằng inox (Stainless Steel Butterfly Valve): Chế tạo từ thép không gỉ, thích hợp cho các môi trường ăn mòn và vệ sinh.
• Van bướm mỏ vịt tay gạt bằng gang (Cast Iron Butterfly Valve): Chế tạo từ gang, thường được sử dụng trong các hệ thống nước sạch và nước thải.
• Van bướm mỏ vịt tay gạt bằng đồng (Brass Butterfly Valve): Chế tạo từ đồng, thích hợp cho các ứng dụng cần độ bền và chống ăn mòn tốt.
• Van bướm mỏ vịt tay gạt bằng nhựa (Plastic Butterfly Valve): Chế tạo từ nhựa, sử dụng trong các môi trường hóa chất.

Phân loại theo nguồn gốc xuất xứ:

• Van bướm mỏ vịt tay gạt Hàn Quốc
• Van bướm mỏ vịt tay gạt Trung Quốc
• Van bướm mỏ vịt tay gạt Đài Loan
• Van bướm mỏ vịt tay gạt Nhật Bản

Phân loại theo kiểu kết nối

• Van bướm dạng kẹp wafer (Wafer Butterfly Valve): Thiết kế kẹp giữa hai mặt bích, tiết kiệm không gian và chi phí lắp đặt.
• Van bướm dạng lug (Lug Butterfly Valve): Có tai bích lắp đặt giữa hai mặt bích, cho phép tháo dỡ dễ dàng.
• Van bướm mặt bích (Flanged Butterfly Valve): Với kết nối bằng mặt bích chuẩn JIS, DIN, ANSI,… van bướm loại này rất chắc chắn và dễ bảo trì.

Phân loại theo cơ cấu hoạt động

• Van bướm tay gạt (Lever-Operated Butterfly Valve): Điều khiển bằng tay gạt, thường dùng trong các hệ thống nhỏ.
• Van bướm điều khiển bằng điện (Electric Actuated Butterfly Valve): Điều khiển bằng mô tơ điện, dùng trong các hệ thống tự động hóa.
• Van bướm điều khiển bằng khí nén (Pneumatic Actuated Butterfly Valve): Điều khiển bằng hệ thống khí nén, phù hợp cho các ứng dụng yêu cầu tốc độ mở/đóng nhanh.

Phân loại theo ứng dụng

• Van bướm tay gạt dùng cho nước (Water Butterfly Valve): Dùng trong các hệ thống cấp thoát nước.
• Van bướm tay gạt dùng cho khí khí (Air Butterfly Valve): Dùng trong các hệ thống khí nén.
• Van bướm tay gạt hóa chất (Chemical Butterfly Valve): Dùng trong các môi trường có chất ăn mòn như hóa chất.

Phân loại theo tính năng đặc biệt

• Van bướm chống cháy nổ (Fire-Safe Butterfly Valve): Thiết kế để chịu được nhiệt độ cao và ngăn cháy lan.
• Van bướm vệ sinh (Sanitary Butterfly Valve): Sử dụng trong ngành thực phẩm và dược phẩm, yêu cầu vệ sinh cao.
• Các loại van bướm này được chọn lựa tùy thuộc vào ứng dụng cụ thể, môi trường làm việc và các yêu cầu kỹ thuật khác nhau.

Các loại van bướm tay gạt tại van Tân Thành

Van bướm gạt tay kiểu mỏ vịt trên thị trường hiện nay khá đa dạng, trong đó có một số loại van bướm Kitz ( Nhật Bản ), Joeun Hàn Quốc được sử dụng phổ biến mà bạn có thể tham khảo như sau:

Van bướm tay gạt DN100

Tại công ty Tân Thành, van bướm tay gạt DN100 (hay còn gọi là Lever-Operated Butterfly Valve DN100) là một sản phẩm phổ biến được sử dụng trong nhiều hệ thống đường ống. Van này có đường kính danh nghĩa là 100mm, tương ứng với kích thước đường ống thường dùng trong các hệ thống cấp thoát nước, xử lý nước thải, và các ngành công nghiệp khác. Công ty Tân Thành cung cấp các loại van bướm với nhiều loại vật liệu khác nhau như: Inox (Stainless Steel), Gang (Cast Iron)

Van bướm tay gạt DN65

Van bướm tay gạt DN65 là dòng sản phẩm đang bán chạy nhất hiện nay. Sản phẩm được sản xuất dưới dây chuyền sản xuất hiện đại, phù hợp với các tiêu chuẩn quốc tế như JIS, ANSI, DIN.

Sản phẩm được sản xuất từ đa dạng các loại vật liệu, xuất xứ từ Hàn Quốc, Nhật Bản,… Tùy thuộc vào nhu cầu mà khách hàng có thể lựa chọn dòng sản phẩm phù hợp.

Van bướm tay gạt DN80

Van bướm tay gạt DN80 là dòng van phù hợp với các đường ống có đường kính là DN80, đĩa của dòng van này được làm từ inox, do đó hoạt động tốt trong môi trường hóa chất, vòng đệm cao su được đúc sẵn bên trong thân van nhằm đảm bảo độ bền và tuổi thọ. Phía ngoài thân van còn được trang bị sơn epoxy chống thấm, bám bụi hiệu quả giúp van có thể sử dụng được ở nhiều môi trường khác nhau. Van có giá thành khá hợp lý so với các sản phẩm cùng loại.

Van bướm tay gạt DN150

Van bướm tay gạt DN150 sở hữu kích thước khá thông dụng và được nhiều khách hàng tin tưởng lựa chọn. Dòng van nhập khẩu có đầy đủ giấy tờ chứng nhận sản phẩm.

Tổng hợp các mẫu van bướm tay gạt giá tốt, được khách hàng tin tưởng bao gồm:

VAN BƯỚM KITZ 10DJUE

VAN BƯỚM KITZ PN10ZJUE

Van bướm gang tay gạt Joeun

Van bướm Inox 304 tay gạt Joeun

Bảng báo giá van bướm tay gạt mới nhất tháng 04/2026

Cập nhật bảng báo giá van bướm tay gạt mới nhất tháng 04/2026 tại TPHCM và HN:

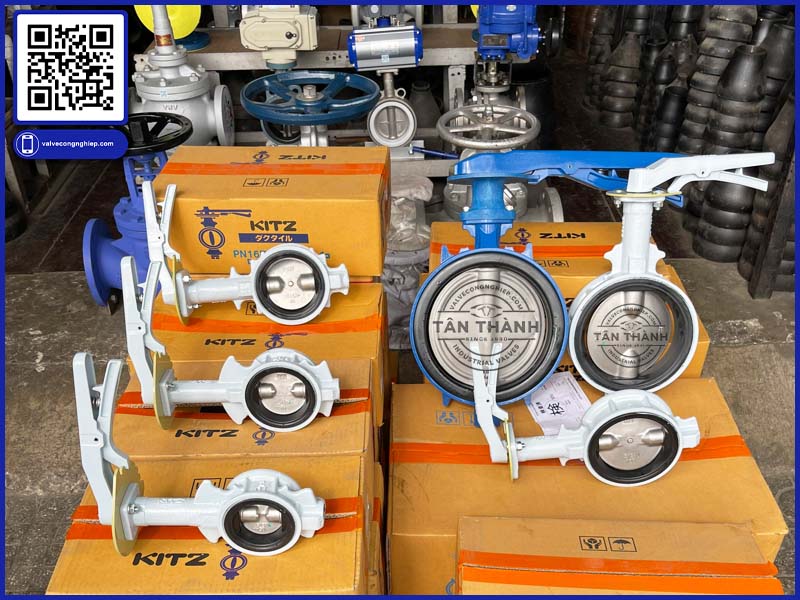

Mua van bướm tay gạt ở đâu giá rẻ chất lượng?

Hiện nay, có rất nhiều đơn vị cung cấp dòng van bướm tay gạt Hàn Quốc, Nhật Bản trong đó Tân Thành là địa chỉ uy tín tại TPHCM được nhiều khách hàng và đối tác tin tưởng lựa chọn. Chúng tôi là đơn vị chuyên tư vấn, cung cấp các sản phẩm van công nghiệp, ống dẫn,… Tại đây, quý khách hàng có thể yên tâm lựa chọn được dòng sản phẩm chất lượng cùng trải nghiệm dịch vụ hài lòng nhất.

Thông tin đặt mua van bướm tay gạt chính hãng giá tốt tại:

CÔNG TY TNHH TM THIẾT BỊ CÔNG NGHIỆP TÂN THÀNH

Số 1 Đông Hồ, phường Tân Hòa, TP.HCM, Việt Nam

028 3866 5295 | 028 3971 8604 | 0913 833 245 | 0904 635 106

info@tanthanhvalves.com.vn

https://valvecongnghiep.com/

Hy vọng những thông tin được chia sẻ trong bài viết trên đã giúp quý khách hàng hiểu thêm về van bướm tay gạt. Để mua được dòng sản phẩm chất lượng với giá thành tốt nhất, quý khách hàng đừng quên liên hệ với van Tân Thành ngay hôm nay bạn nhé! Gọi ngay hotline 028 3866 5295 | 0904 635 106 để nhận ưu đãi khi mua Wafer Butterfly Valve Lever Type.
